Кабельний різьбовий з’єднувач для екранованого кабелю

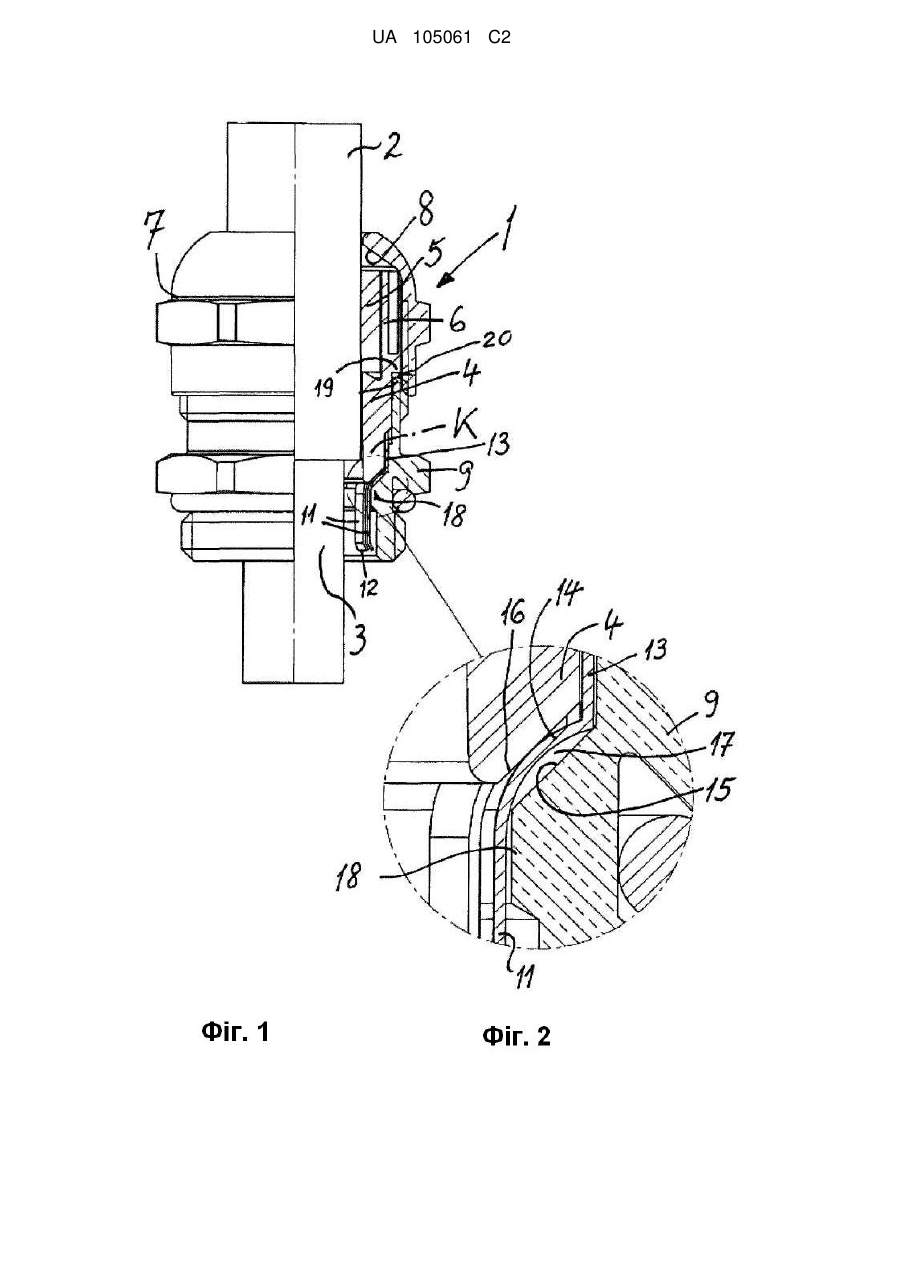

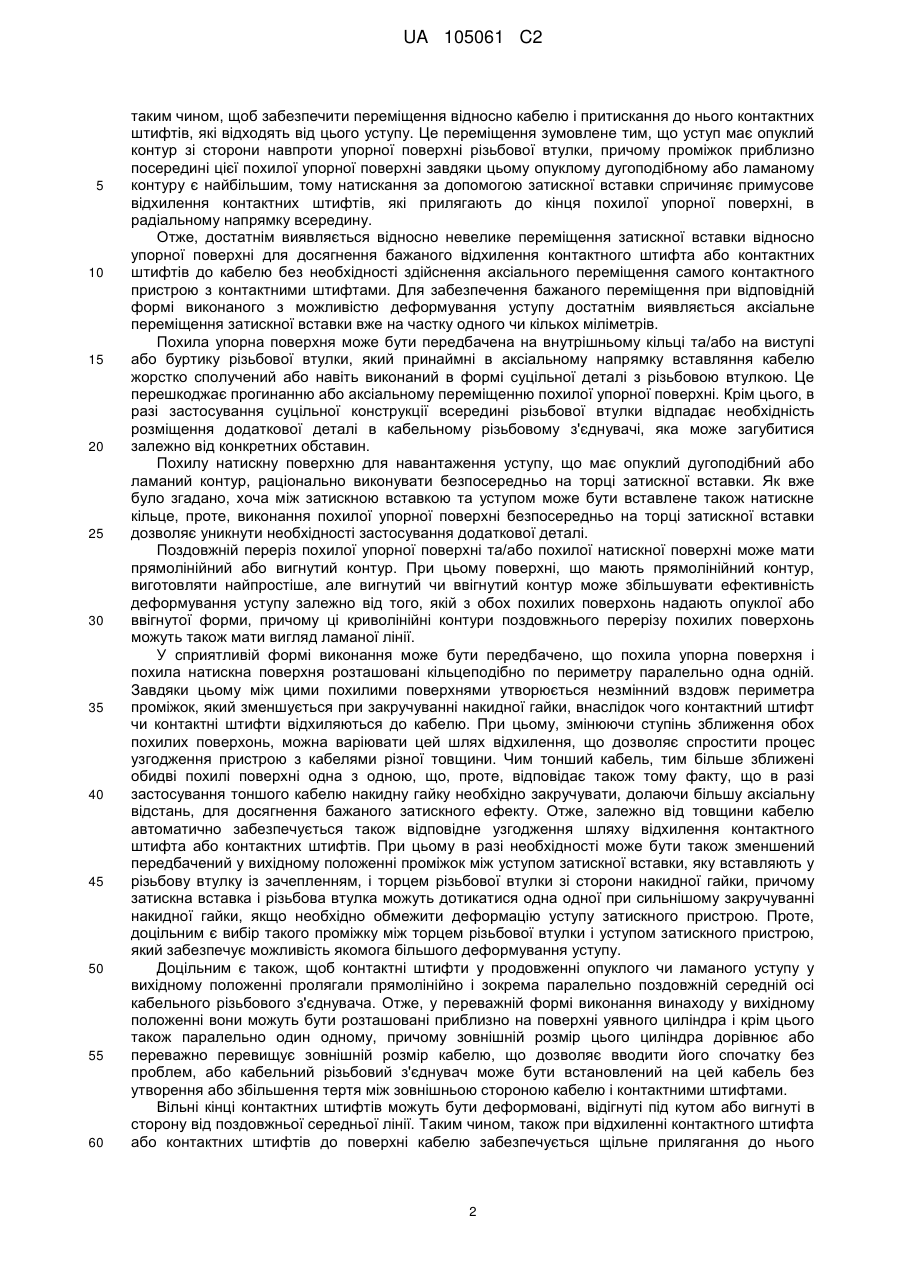

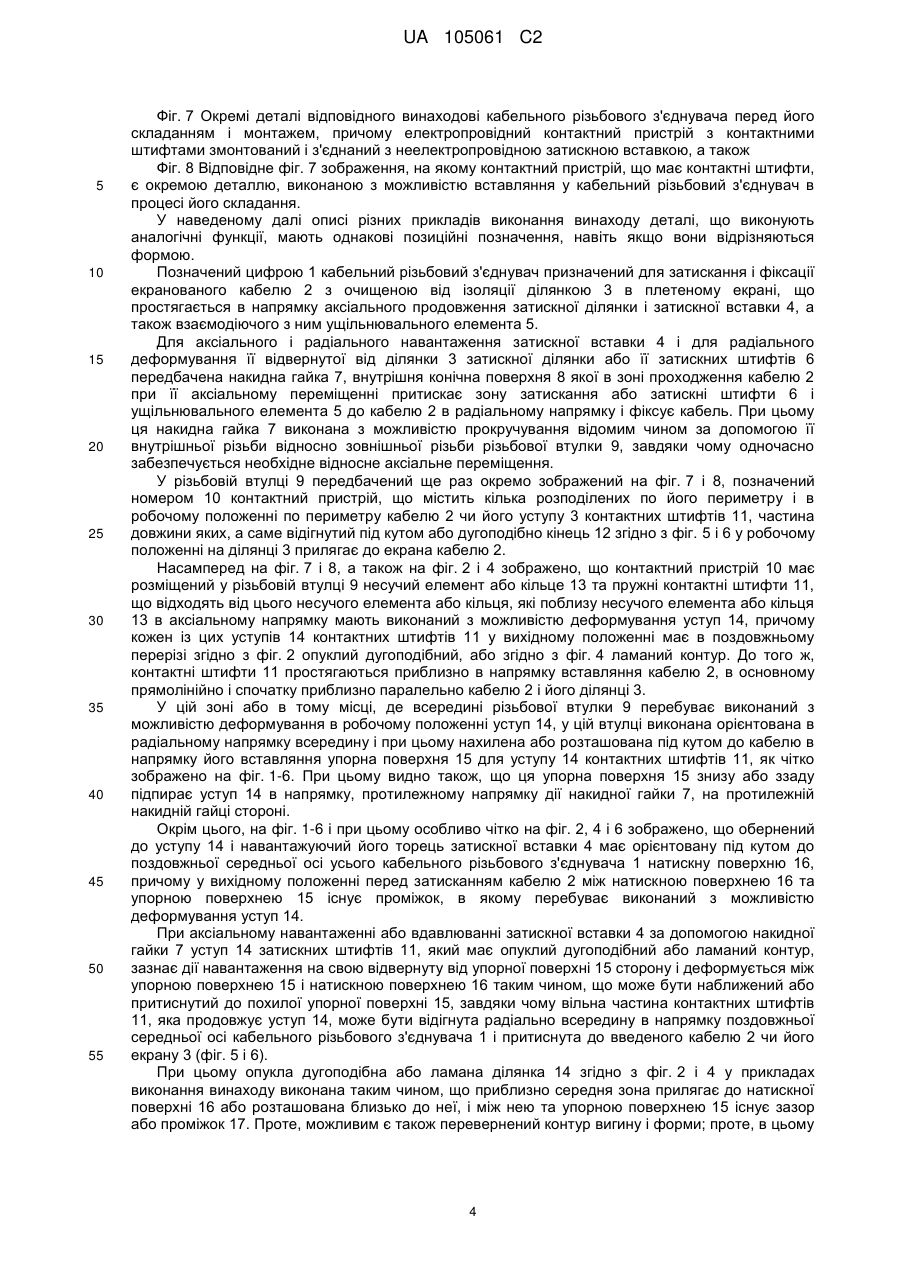

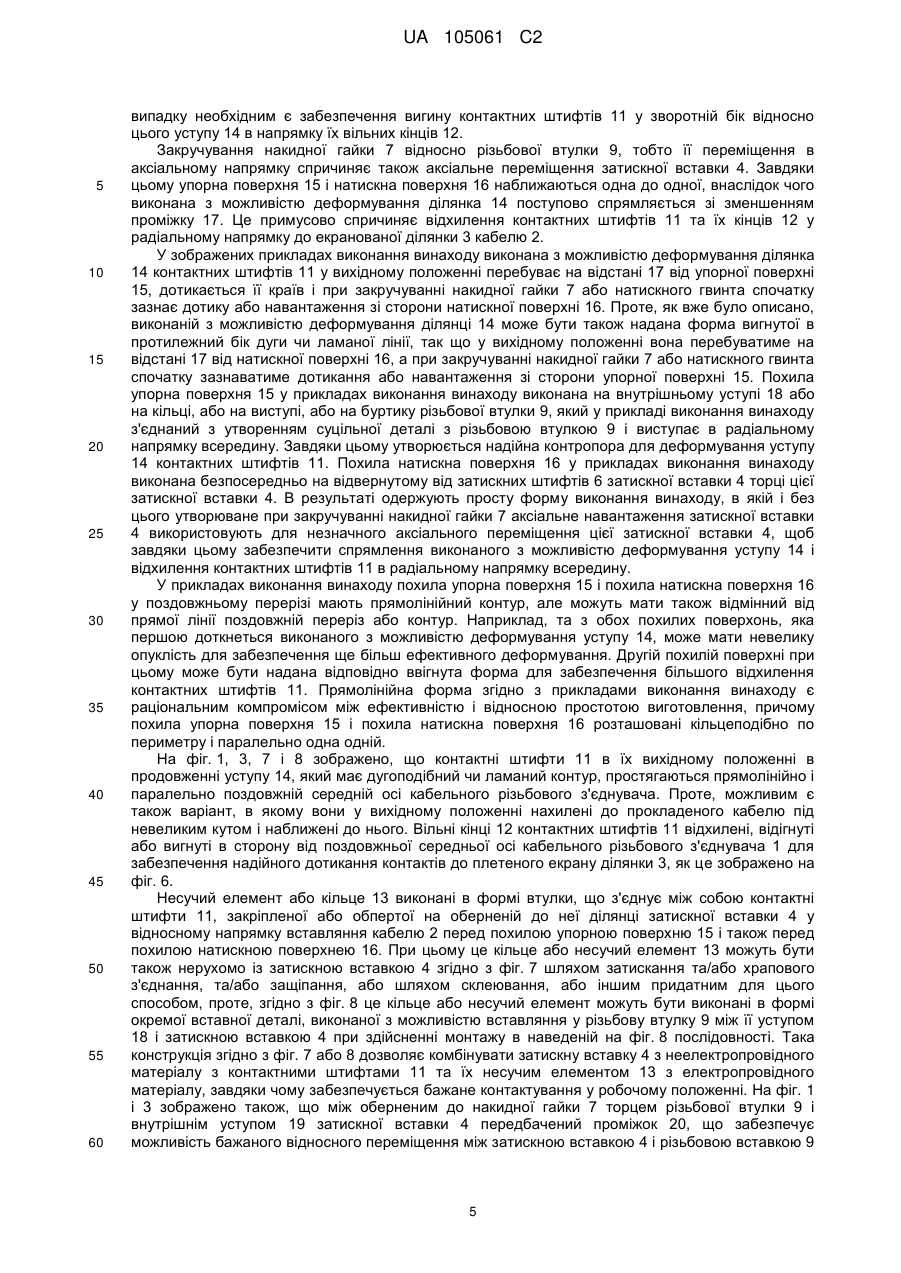

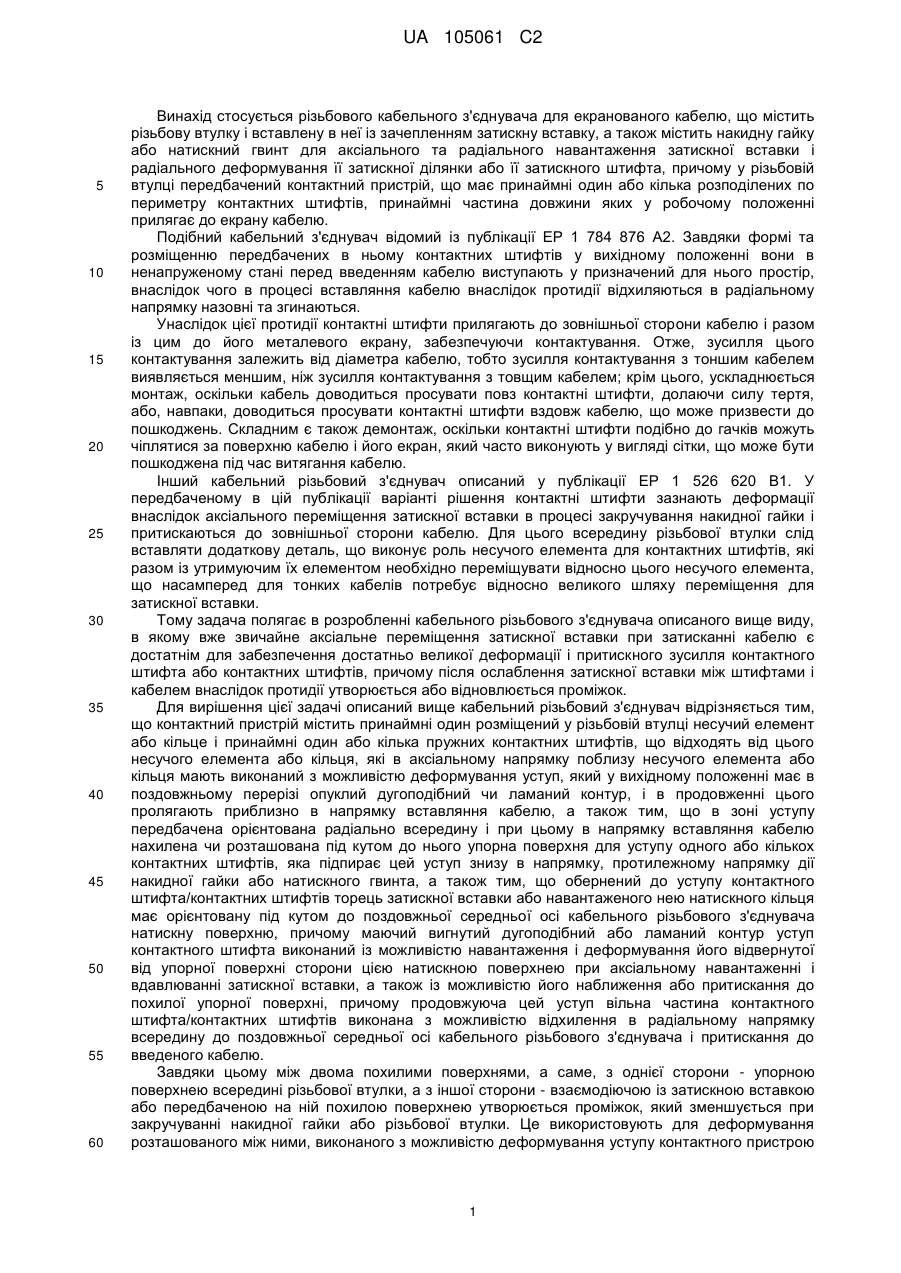

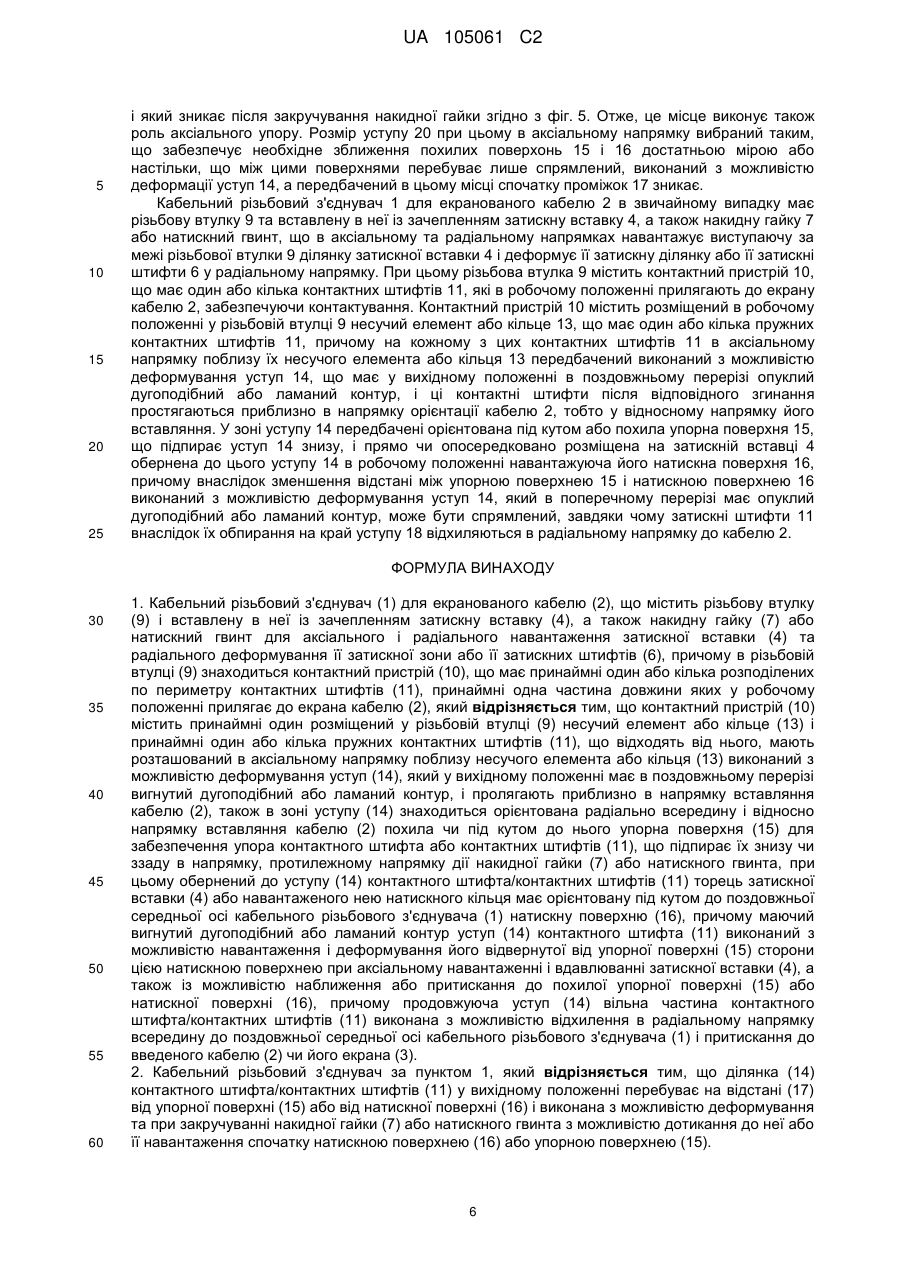

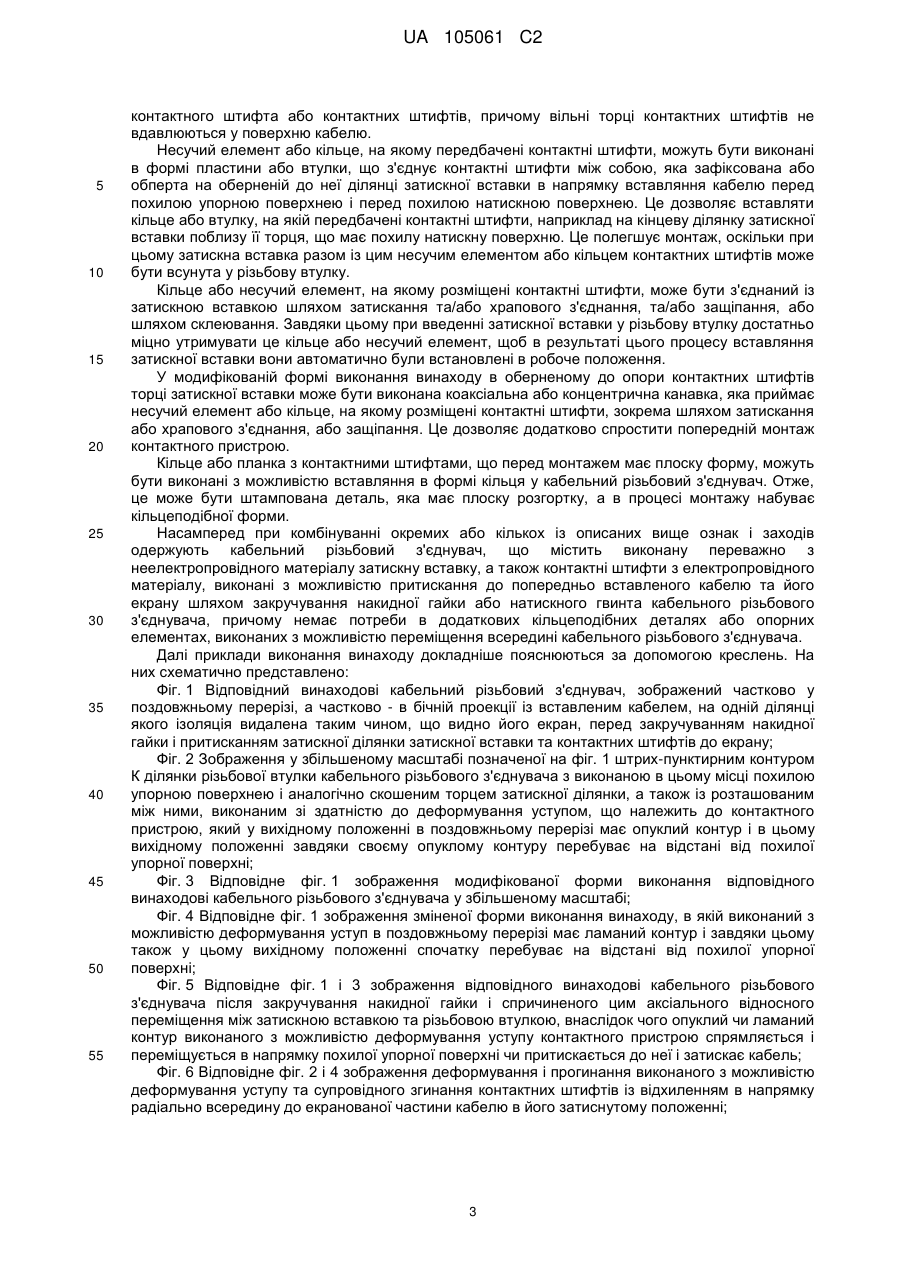

Реферат: Кабельний різьбовий з'єднувач (1) для екранованого кабелю (2) містить різьбову втулку (9) і вставлену в неї із зачепленням затискну вставку (4), а також накидну гайку (7) або натискний гвинт, яка/який в аксіальному та радіальному напрямках навантажує виступаючу за межі різьбової втулки (9) ділянку затискної вставки (4) і деформує її затискну зону або її затискні штифти (6) в радіальному напрямку. При цьому різьбова втулка (9) містить контактний пристрій (10) з одним або кількома контактними штифтами (11), які в робочому положенні прилягають до екрана кабелю (2), забезпечуючи контактування. Контактний пристрій (10) має розташований в робочому положенні у різьбовій вставці (9) несучий елемент або кільце (13) з одним або кількома контактними штифтами (11), причому кожен із цих контактних штифтів (11) на ділянці поблизу їх несучого елемента або кільця (13) в аксіальному напрямку має виконаний з можливістю деформування уступ (14), який у вихідному положенні в поздовжньому перерізі має опуклий дугоподібний або ламаний контур, і в продовженні цього після відповідного згинання простягаються приблизно в напрямку орієнтації кабелю (2), тобто в напрямку його вставляння. UA 105061 C2 (12) UA 105061 C2 UA 105061 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується різьбового кабельного з'єднувача для екранованого кабелю, що містить різьбову втулку і вставлену в неї із зачепленням затискну вставку, а також містить накидну гайку або натискний гвинт для аксіального та радіального навантаження затискної вставки і радіального деформування її затискної ділянки або її затискного штифта, причому у різьбовій втулці передбачений контактний пристрій, що має принаймні один або кілька розподілених по периметру контактних штифтів, принаймні частина довжини яких у робочому положенні прилягає до екрану кабелю. Подібний кабельний з'єднувач відомий із публікації ЕР 1 784 876 А2. Завдяки формі та розміщенню передбачених в ньому контактних штифтів у вихідному положенні вони в ненапруженому стані перед введенням кабелю виступають у призначений для нього простір, внаслідок чого в процесі вставляння кабелю внаслідок протидії відхиляються в радіальному напрямку назовні та згинаються. Унаслідок цієї протидії контактні штифти прилягають до зовнішньої сторони кабелю і разом із цим до його металевого екрану, забезпечуючи контактування. Отже, зусилля цього контактування залежить від діаметра кабелю, тобто зусилля контактування з тоншим кабелем виявляється меншим, ніж зусилля контактування з товщим кабелем; крім цього, ускладнюється монтаж, оскільки кабель доводиться просувати повз контактні штифти, долаючи силу тертя, або, навпаки, доводиться просувати контактні штифти вздовж кабелю, що може призвести до пошкоджень. Складним є також демонтаж, оскільки контактні штифти подібно до гачків можуть чіплятися за поверхню кабелю і його екран, який часто виконують у вигляді сітки, що може бути пошкоджена під час витягання кабелю. Інший кабельний різьбовий з'єднувач описаний у публікації ЕР 1 526 620 В1. У передбаченому в цій публікації варіанті рішення контактні штифти зазнають деформації внаслідок аксіального переміщення затискної вставки в процесі закручування накидної гайки і притискаються до зовнішньої сторони кабелю. Для цього всередину різьбової втулки слід вставляти додаткову деталь, що виконує роль несучого елемента для контактних штифтів, які разом із утримуючим їх елементом необхідно переміщувати відносно цього несучого елемента, що насамперед для тонких кабелів потребує відносно великого шляху переміщення для затискної вставки. Тому задача полягає в розробленні кабельного різьбового з'єднувача описаного вище виду, в якому вже звичайне аксіальне переміщення затискної вставки при затисканні кабелю є достатнім для забезпечення достатньо великої деформації і притискного зусилля контактного штифта або контактних штифтів, причому після ослаблення затискної вставки між штифтами і кабелем внаслідок протидії утворюється або відновлюється проміжок. Для вирішення цієї задачі описаний вище кабельний різьбовий з'єднувач відрізняється тим, що контактний пристрій містить принаймні один розміщений у різьбовій втулці несучий елемент або кільце і принаймні один або кілька пружних контактних штифтів, що відходять від цього несучого елемента або кільця, які в аксіальному напрямку поблизу несучого елемента або кільця мають виконаний з можливістю деформування уступ, який у вихідному положенні має в поздовжньому перерізі опуклий дугоподібний чи ламаний контур, і в продовженні цього пролягають приблизно в напрямку вставляння кабелю, а також тим, що в зоні уступу передбачена орієнтована радіально всередину і при цьому в напрямку вставляння кабелю нахилена чи розташована під кутом до нього упорна поверхня для уступу одного або кількох контактних штифтів, яка підпирає цей уступ знизу в напрямку, протилежному напрямку дії накидної гайки або натискного гвинта, а також тим, що обернений до уступу контактного штифта/контактних штифтів торець затискної вставки або навантаженого нею натискного кільця має орієнтовану під кутом до поздовжньої середньої осі кабельного різьбового з'єднувача натискну поверхню, причому маючий вигнутий дугоподібний або ламаний контур уступ контактного штифта виконаний із можливістю навантаження і деформування його відвернутої від упорної поверхні сторони цією натискною поверхнею при аксіальному навантаженні і вдавлюванні затискної вставки, а також із можливістю його наближення або притискання до похилої упорної поверхні, причому продовжуюча цей уступ вільна частина контактного штифта/контактних штифтів виконана з можливістю відхилення в радіальному напрямку всередину до поздовжньої середньої осі кабельного різьбового з'єднувача і притискання до введеного кабелю. Завдяки цьому між двома похилими поверхнями, а саме, з однієї сторони - упорною поверхнею всередині різьбової втулки, а з іншої сторони - взаємодіючою із затискною вставкою або передбаченою на ній похилою поверхнею утворюється проміжок, який зменшується при закручуванні накидної гайки або різьбової втулки. Це використовують для деформування розташованого між ними, виконаного з можливістю деформування уступу контактного пристрою 1 UA 105061 C2 5 10 15 20 25 30 35 40 45 50 55 60 таким чином, щоб забезпечити переміщення відносно кабелю і притискання до нього контактних штифтів, які відходять від цього уступу. Це переміщення зумовлене тим, що уступ має опуклий контур зі сторони навпроти упорної поверхні різьбової втулки, причому проміжок приблизно посередині цієї похилої упорної поверхні завдяки цьому опуклому дугоподібному або ламаному контуру є найбільшим, тому натискання за допомогою затискної вставки спричиняє примусове відхилення контактних штифтів, які прилягають до кінця похилої упорної поверхні, в радіальному напрямку всередину. Отже, достатнім виявляється відносно невелике переміщення затискної вставки відносно упорної поверхні для досягнення бажаного відхилення контактного штифта або контактних штифтів до кабелю без необхідності здійснення аксіального переміщення самого контактного пристрою з контактними штифтами. Для забезпечення бажаного переміщення при відповідній формі виконаного з можливістю деформування уступу достатнім виявляється аксіальне переміщення затискної вставки вже на частку одного чи кількох міліметрів. Похила упорна поверхня може бути передбачена на внутрішньому кільці та/або на виступі або буртику різьбової втулки, який принаймні в аксіальному напрямку вставляння кабелю жорстко сполучений або навіть виконаний в формі суцільної деталі з різьбовою втулкою. Це перешкоджає прогинанню або аксіальному переміщенню похилої упорної поверхні. Крім цього, в разі застосування суцільної конструкції всередині різьбової втулки відпадає необхідність розміщення додаткової деталі в кабельному різьбовому з'єднувачі, яка може загубитися залежно від конкретних обставин. Похилу натискну поверхню для навантаження уступу, що має опуклий дугоподібний або ламаний контур, раціонально виконувати безпосередньо на торці затискної вставки. Як вже було згадано, хоча між затискною вставкою та уступом може бути вставлене також натискне кільце, проте, виконання похилої упорної поверхні безпосередньо на торці затискної вставки дозволяє уникнути необхідності застосування додаткової деталі. Поздовжній переріз похилої упорної поверхні та/або похилої натискної поверхні може мати прямолінійний або вигнутий контур. При цьому поверхні, що мають прямолінійний контур, виготовляти найпростіше, але вигнутий чи ввігнутий контур може збільшувати ефективність деформування уступу залежно від того, якій з обох похилих поверхонь надають опуклої або ввігнутої форми, причому ці криволінійні контури поздовжнього перерізу похилих поверхонь можуть також мати вигляд ламаної лінії. У сприятливій формі виконання може бути передбачено, що похила упорна поверхня і похила натискна поверхня розташовані кільцеподібно по периметру паралельно одна одній. Завдяки цьому між цими похилими поверхнями утворюється незмінний вздовж периметра проміжок, який зменшується при закручуванні накидної гайки, внаслідок чого контактний штифт чи контактні штифти відхиляються до кабелю. При цьому, змінюючи ступінь зближення обох похилих поверхонь, можна варіювати цей шлях відхилення, що дозволяє спростити процес узгодження пристрою з кабелями різної товщини. Чим тонший кабель, тим більше зближені обидві похилі поверхні одна з одною, що, проте, відповідає також тому факту, що в разі застосування тоншого кабелю накидну гайку необхідно закручувати, долаючи більшу аксіальну відстань, для досягнення бажаного затискного ефекту. Отже, залежно від товщини кабелю автоматично забезпечується також відповідне узгодження шляху відхилення контактного штифта або контактних штифтів. При цьому в разі необхідності може бути також зменшений передбачений у вихідному положенні проміжок між уступом затискної вставки, яку вставляють у різьбову втулку із зачепленням, і торцем різьбової втулки зі сторони накидної гайки, причому затискна вставка і різьбова втулка можуть дотикатися одна одної при сильнішому закручуванні накидної гайки, якщо необхідно обмежити деформацію уступу затискного пристрою. Проте, доцільним є вибір такого проміжку між торцем різьбової втулки і уступом затискного пристрою, який забезпечує можливість якомога більшого деформування уступу. Доцільним є також, щоб контактні штифти у продовженні опуклого чи ламаного уступу у вихідному положенні пролягали прямолінійно і зокрема паралельно поздовжній середній осі кабельного різьбового з'єднувача. Отже, у переважній формі виконання винаходу у вихідному положенні вони можуть бути розташовані приблизно на поверхні уявного циліндра і крім цього також паралельно один одному, причому зовнішній розмір цього циліндра дорівнює або переважно перевищує зовнішній розмір кабелю, що дозволяє вводити його спочатку без проблем, або кабельний різьбовий з'єднувач може бути встановлений на цей кабель без утворення або збільшення тертя між зовнішньою стороною кабелю і контактними штифтами. Вільні кінці контактних штифтів можуть бути деформовані, відігнуті під кутом або вигнуті в сторону від поздовжньої середньої лінії. Таким чином, також при відхиленні контактного штифта або контактних штифтів до поверхні кабелю забезпечується щільне прилягання до нього 2 UA 105061 C2 5 10 15 20 25 30 35 40 45 50 55 контактного штифта або контактних штифтів, причому вільні торці контактних штифтів не вдавлюються у поверхню кабелю. Несучий елемент або кільце, на якому передбачені контактні штифти, можуть бути виконані в формі пластини або втулки, що з'єднує контактні штифти між собою, яка зафіксована або обперта на оберненій до неї ділянці затискної вставки в напрямку вставляння кабелю перед похилою упорною поверхнею і перед похилою натискною поверхнею. Це дозволяє вставляти кільце або втулку, на якій передбачені контактні штифти, наприклад на кінцеву ділянку затискної вставки поблизу її торця, що має похилу натискну поверхню. Це полегшує монтаж, оскільки при цьому затискна вставка разом із цим несучим елементом або кільцем контактних штифтів може бути всунута у різьбову втулку. Кільце або несучий елемент, на якому розміщені контактні штифти, може бути з'єднаний із затискною вставкою шляхом затискання та/або храпового з'єднання, та/або защіпання, або шляхом склеювання. Завдяки цьому при введенні затискної вставки у різьбову втулку достатньо міцно утримувати це кільце або несучий елемент, щоб в результаті цього процесу вставляння затискної вставки вони автоматично були встановлені в робоче положення. У модифікованій формі виконання винаходу в оберненому до опори контактних штифтів торці затискної вставки може бути виконана коаксіальна або концентрична канавка, яка приймає несучий елемент або кільце, на якому розміщені контактні штифти, зокрема шляхом затискання або храпового з'єднання, або защіпання. Це дозволяє додатково спростити попередній монтаж контактного пристрою. Кільце або планка з контактними штифтами, що перед монтажем має плоску форму, можуть бути виконані з можливістю вставляння в формі кільця у кабельний різьбовий з'єднувач. Отже, це може бути штампована деталь, яка має плоску розгортку, а в процесі монтажу набуває кільцеподібної форми. Насамперед при комбінуванні окремих або кількох із описаних вище ознак і заходів одержують кабельний різьбовий з'єднувач, що містить виконану переважно з неелектропровідного матеріалу затискну вставку, а також контактні штифти з електропровідного матеріалу, виконані з можливістю притискання до попередньо вставленого кабелю та його екрану шляхом закручування накидної гайки або натискного гвинта кабельного різьбового з'єднувача, причому немає потреби в додаткових кільцеподібних деталях або опорних елементах, виконаних з можливістю переміщення всередині кабельного різьбового з'єднувача. Далі приклади виконання винаходу докладніше пояснюються за допомогою креслень. На них схематично представлено: Фіг. 1 Відповідний винаходові кабельний різьбовий з'єднувач, зображений частково у поздовжньому перерізі, а частково - в бічній проекції із вставленим кабелем, на одній ділянці якого ізоляція видалена таким чином, що видно його екран, перед закручуванням накидної гайки і притисканням затискної ділянки затискної вставки та контактних штифтів до екрану; Фіг. 2 Зображення у збільшеному масштабі позначеної на фіг. 1 штрих-пунктирним контуром К ділянки різьбової втулки кабельного різьбового з'єднувача з виконаною в цьому місці похилою упорною поверхнею і аналогічно скошеним торцем затискної ділянки, а також із розташованим між ними, виконаним зі здатністю до деформування уступом, що належить до контактного пристрою, який у вихідному положенні в поздовжньому перерізі має опуклий контур і в цьому вихідному положенні завдяки своєму опуклому контуру перебуває на відстані від похилої упорної поверхні; Фіг. 3 Відповідне фіг. 1 зображення модифікованої форми виконання відповідного винаходові кабельного різьбового з'єднувача у збільшеному масштабі; Фіг. 4 Відповідне фіг. 1 зображення зміненої форми виконання винаходу, в якій виконаний з можливістю деформування уступ в поздовжньому перерізі має ламаний контур і завдяки цьому також у цьому вихідному положенні спочатку перебуває на відстані від похилої упорної поверхні; Фіг. 5 Відповідне фіг. 1 і 3 зображення відповідного винаходові кабельного різьбового з'єднувача після закручування накидної гайки і спричиненого цим аксіального відносного переміщення між затискною вставкою та різьбовою втулкою, внаслідок чого опуклий чи ламаний контур виконаного з можливістю деформування уступу контактного пристрою спрямляється і переміщується в напрямку похилої упорної поверхні чи притискається до неї і затискає кабель; Фіг. 6 Відповідне фіг. 2 і 4 зображення деформування і прогинання виконаного з можливістю деформування уступу та супровідного згинання контактних штифтів із відхиленням в напрямку радіально всередину до екранованої частини кабелю в його затиснутому положенні; 3 UA 105061 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 7 Окремі деталі відповідного винаходові кабельного різьбового з'єднувача перед його складанням і монтажем, причому електропровідний контактний пристрій з контактними штифтами змонтований і з'єднаний з неелектропровідною затискною вставкою, а також Фіг. 8 Відповідне фіг. 7 зображення, на якому контактний пристрій, що має контактні штифти, є окремою деталлю, виконаною з можливістю вставляння у кабельний різьбовий з'єднувач в процесі його складання. У наведеному далі описі різних прикладів виконання винаходу деталі, що виконують аналогічні функції, мають однакові позиційні позначення, навіть якщо вони відрізняються формою. Позначений цифрою 1 кабельний різьбовий з'єднувач призначений для затискання і фіксації екранованого кабелю 2 з очищеною від ізоляції ділянкою 3 в плетеному екрані, що простягається в напрямку аксіального продовження затискної ділянки і затискної вставки 4, а також взаємодіючого з ним ущільнювального елемента 5. Для аксіального і радіального навантаження затискної вставки 4 і для радіального деформування її відвернутої від ділянки 3 затискної ділянки або її затискних штифтів 6 передбачена накидна гайка 7, внутрішня конічна поверхня 8 якої в зоні проходження кабелю 2 при її аксіальному переміщенні притискає зону затискання або затискні штифти 6 і ущільнювального елемента 5 до кабелю 2 в радіальному напрямку і фіксує кабель. При цьому ця накидна гайка 7 виконана з можливістю прокручування відомим чином за допомогою її внутрішньої різьби відносно зовнішньої різьби різьбової втулки 9, завдяки чому одночасно забезпечується необхідне відносне аксіальне переміщення. У різьбовій втулці 9 передбачений ще раз окремо зображений на фіг. 7 і 8, позначений номером 10 контактний пристрій, що містить кілька розподілених по його периметру і в робочому положенні по периметру кабелю 2 чи його уступу 3 контактних штифтів 11, частина довжини яких, а саме відігнутий під кутом або дугоподібно кінець 12 згідно з фіг. 5 і 6 у робочому положенні на ділянці 3 прилягає до екрана кабелю 2. Насамперед на фіг. 7 і 8, а також на фіг. 2 і 4 зображено, що контактний пристрій 10 має розміщений у різьбовій втулці 9 несучий елемент або кільце 13 та пружні контактні штифти 11, що відходять від цього несучого елемента або кільця, які поблизу несучого елемента або кільця 13 в аксіальному напрямку мають виконаний з можливістю деформування уступ 14, причому кожен із цих уступів 14 контактних штифтів 11 у вихідному положенні має в поздовжньому перерізі згідно з фіг. 2 опуклий дугоподібний, або згідно з фіг. 4 ламаний контур. До того ж, контактні штифти 11 простягаються приблизно в напрямку вставляння кабелю 2, в основному прямолінійно і спочатку приблизно паралельно кабелю 2 і його ділянці 3. У цій зоні або в тому місці, де всередині різьбової втулки 9 перебуває виконаний з можливістю деформування в робочому положенні уступ 14, у цій втулці виконана орієнтована в радіальному напрямку всередину і при цьому нахилена або розташована під кутом до кабелю в напрямку його вставляння упорна поверхня 15 для уступу 14 контактних штифтів 11, як чітко зображено на фіг. 1-6. При цьому видно також, що ця упорна поверхня 15 знизу або ззаду підпирає уступ 14 в напрямку, протилежному напрямку дії накидної гайки 7, на протилежній накидній гайці стороні. Окрім цього, на фіг. 1-6 і при цьому особливо чітко на фіг. 2, 4 і 6 зображено, що обернений до уступу 14 і навантажуючий його торець затискної вставки 4 має орієнтовану під кутом до поздовжньої середньої осі усього кабельного різьбового з'єднувача 1 натискну поверхню 16, причому у вихідному положенні перед затисканням кабелю 2 між натискною поверхнею 16 та упорною поверхнею 15 існує проміжок, в якому перебуває виконаний з можливістю деформування уступ 14. При аксіальному навантаженні або вдавлюванні затискної вставки 4 за допомогою накидної гайки 7 уступ 14 затискних штифтів 11, який має опуклий дугоподібний або ламаний контур, зазнає дії навантаження на свою відвернуту від упорної поверхні 15 сторону і деформується між упорною поверхнею 15 і натискною поверхнею 16 таким чином, що може бути наближений або притиснутий до похилої упорної поверхні 15, завдяки чому вільна частина контактних штифтів 11, яка продовжує уступ 14, може бути відігнута радіально всередину в напрямку поздовжньої середньої осі кабельного різьбового з'єднувача 1 і притиснута до введеного кабелю 2 чи його екрану 3 (фіг. 5 і 6). При цьому опукла дугоподібна або ламана ділянка 14 згідно з фіг. 2 і 4 у прикладах виконання винаходу виконана таким чином, що приблизно середня зона прилягає до натискної поверхні 16 або розташована близько до неї, і між нею та упорною поверхнею 15 існує зазор або проміжок 17. Проте, можливим є також перевернений контур вигину і форми; проте, в цьому 4 UA 105061 C2 5 10 15 20 25 30 35 40 45 50 55 60 випадку необхідним є забезпечення вигину контактних штифтів 11 у зворотній бік відносно цього уступу 14 в напрямку їх вільних кінців 12. Закручування накидної гайки 7 відносно різьбової втулки 9, тобто її переміщення в аксіальному напрямку спричиняє також аксіальне переміщення затискної вставки 4. Завдяки цьому упорна поверхня 15 і натискна поверхня 16 наближаються одна до одної, внаслідок чого виконана з можливістю деформування ділянка 14 поступово спрямляється зі зменшенням проміжку 17. Це примусово спричиняє відхилення контактних штифтів 11 та їх кінців 12 у радіальному напрямку до екранованої ділянки 3 кабелю 2. У зображених прикладах виконання винаходу виконана з можливістю деформування ділянка 14 контактних штифтів 11 у вихідному положенні перебуває на відстані 17 від упорної поверхні 15, дотикається її країв і при закручуванні накидної гайки 7 або натискного гвинта спочатку зазнає дотику або навантаження зі сторони натискної поверхні 16. Проте, як вже було описано, виконаній з можливістю деформування ділянці 14 може бути також надана форма вигнутої в протилежний бік дуги чи ламаної лінії, так що у вихідному положенні вона перебуватиме на відстані 17 від натискної поверхні 16, а при закручуванні накидної гайки 7 або натискного гвинта спочатку зазнаватиме дотикання або навантаження зі сторони упорної поверхні 15. Похила упорна поверхня 15 у прикладах виконання винаходу виконана на внутрішньому уступі 18 або на кільці, або на виступі, або на буртику різьбової втулки 9, який у прикладі виконання винаходу з'єднаний з утворенням суцільної деталі з різьбовою втулкою 9 і виступає в радіальному напрямку всередину. Завдяки цьому утворюється надійна контропора для деформування уступу 14 контактних штифтів 11. Похила натискна поверхня 16 у прикладах виконання винаходу виконана безпосередньо на відвернутому від затискних штифтів 6 затискної вставки 4 торці цієї затискної вставки 4. В результаті одержують просту форму виконання винаходу, в якій і без цього утворюване при закручуванні накидної гайки 7 аксіальне навантаження затискної вставки 4 використовують для незначного аксіального переміщення цієї затискної вставки 4, щоб завдяки цьому забезпечити спрямлення виконаного з можливістю деформування уступу 14 і відхилення контактних штифтів 11 в радіальному напрямку всередину. У прикладах виконання винаходу похила упорна поверхня 15 і похила натискна поверхня 16 у поздовжньому перерізі мають прямолінійний контур, але можуть мати також відмінний від прямої лінії поздовжній переріз або контур. Наприклад, та з обох похилих поверхонь, яка першою доткнеться виконаного з можливістю деформування уступу 14, може мати невелику опуклість для забезпечення ще більш ефективного деформування. Другій похилій поверхні при цьому може бути надана відповідно ввігнута форма для забезпечення більшого відхилення контактних штифтів 11. Прямолінійна форма згідно з прикладами виконання винаходу є раціональним компромісом між ефективністю і відносною простотою виготовлення, причому похила упорна поверхня 15 і похила натискна поверхня 16 розташовані кільцеподібно по периметру і паралельно одна одній. На фіг. 1, 3, 7 і 8 зображено, що контактні штифти 11 в їх вихідному положенні в продовженні уступу 14, який має дугоподібний чи ламаний контур, простягаються прямолінійно і паралельно поздовжній середній осі кабельного різьбового з'єднувача. Проте, можливим є також варіант, в якому вони у вихідному положенні нахилені до прокладеного кабелю під невеликим кутом і наближені до нього. Вільні кінці 12 контактних штифтів 11 відхилені, відігнуті або вигнуті в сторону від поздовжньої середньої осі кабельного різьбового з'єднувача 1 для забезпечення надійного дотикання контактів до плетеного екрану ділянки 3, як це зображено на фіг. 6. Несучий елемент або кільце 13 виконані в формі втулки, що з'єднує між собою контактні штифти 11, закріпленої або обпертої на оберненій до неї ділянці затискної вставки 4 у відносному напрямку вставляння кабелю 2 перед похилою упорною поверхню 15 і також перед похилою натискною поверхнею 16. При цьому це кільце або несучий елемент 13 можуть бути також нерухомо із затискною вставкою 4 згідно з фіг. 7 шляхом затискання та/або храпового з'єднання, та/або защіпання, або шляхом склеювання, або іншим придатним для цього способом, проте, згідно з фіг. 8 це кільце або несучий елемент можуть бути виконані в формі окремої вставної деталі, виконаної з можливістю вставляння у різьбову втулку 9 між її уступом 18 і затискною вставкою 4 при здійсненні монтажу в наведеній на фіг. 8 послідовності. Така конструкція згідно з фіг. 7 або 8 дозволяє комбінувати затискну вставку 4 з неелектропровідного матеріалу з контактними штифтами 11 та їх несучим елементом 13 з електропровідного матеріалу, завдяки чому забезпечується бажане контактування у робочому положенні. На фіг. 1 і 3 зображено також, що між оберненим до накидної гайки 7 торцем різьбової втулки 9 і внутрішнім уступом 19 затискної вставки 4 передбачений проміжок 20, що забезпечує можливість бажаного відносного переміщення між затискною вставкою 4 і різьбовою вставкою 9 5 UA 105061 C2 5 10 15 20 25 і який зникає після закручування накидної гайки згідно з фіг. 5. Отже, це місце виконує також роль аксіального упору. Розмір уступу 20 при цьому в аксіальному напрямку вибраний таким, що забезпечує необхідне зближення похилих поверхонь 15 і 16 достатньою мірою або настільки, що між цими поверхнями перебуває лише спрямлений, виконаний з можливістю деформації уступ 14, а передбачений в цьому місці спочатку проміжок 17 зникає. Кабельний різьбовий з'єднувач 1 для екранованого кабелю 2 в звичайному випадку має різьбову втулку 9 та вставлену в неї із зачепленням затискну вставку 4, а також накидну гайку 7 або натискний гвинт, що в аксіальному та радіальному напрямках навантажує виступаючу за межі різьбової втулки 9 ділянку затискної вставки 4 і деформує її затискну ділянку або її затискні штифти 6 у радіальному напрямку. При цьому різьбова втулка 9 містить контактний пристрій 10, що має один або кілька контактних штифтів 11, які в робочому положенні прилягають до екрану кабелю 2, забезпечуючи контактування. Контактний пристрій 10 містить розміщений в робочому положенні у різьбовій втулці 9 несучий елемент або кільце 13, що має один або кілька пружних контактних штифтів 11, причому на кожному з цих контактних штифтів 11 в аксіальному напрямку поблизу їх несучого елемента або кільця 13 передбачений виконаний з можливістю деформування уступ 14, що має у вихідному положенні в поздовжньому перерізі опуклий дугоподібний або ламаний контур, і ці контактні штифти після відповідного згинання простягаються приблизно в напрямку орієнтації кабелю 2, тобто у відносному напрямку його вставляння. У зоні уступу 14 передбачені орієнтована під кутом або похила упорна поверхня 15, що підпирає уступ 14 знизу, і прямо чи опосередковано розміщена на затискній вставці 4 обернена до цього уступу 14 в робочому положенні навантажуюча його натискна поверхня 16, причому внаслідок зменшення відстані між упорною поверхнею 15 і натискною поверхнею 16 виконаний з можливістю деформування уступ 14, який в поперечному перерізі має опуклий дугоподібний або ламаний контур, може бути спрямлений, завдяки чому затискні штифти 11 внаслідок їх обпирання на край уступу 18 відхиляються в радіальному напрямку до кабелю 2. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Кабельний різьбовий з'єднувач (1) для екранованого кабелю (2), що містить різьбову втулку (9) і вставлену в неї із зачепленням затискну вставку (4), а також накидну гайку (7) або натискний гвинт для аксіального і радіального навантаження затискної вставки (4) та радіального деформування її затискної зони або її затискних штифтів (6), причому в різьбовій втулці (9) знаходиться контактний пристрій (10), що має принаймні один або кілька розподілених по периметру контактних штифтів (11), принаймні одна частина довжини яких у робочому положенні прилягає до екрана кабелю (2), який відрізняється тим, що контактний пристрій (10) містить принаймні один розміщений у різьбовій втулці (9) несучий елемент або кільце (13) і принаймні один або кілька пружних контактних штифтів (11), що відходять від нього, мають розташований в аксіальному напрямку поблизу несучого елемента або кільця (13) виконаний з можливістю деформування уступ (14), який у вихідному положенні має в поздовжньому перерізі вигнутий дугоподібний або ламаний контур, і пролягають приблизно в напрямку вставляння кабелю (2), також в зоні уступу (14) знаходиться орієнтована радіально всередину і відносно напрямку вставляння кабелю (2) похила чи під кутом до нього упорна поверхня (15) для забезпечення упора контактного штифта або контактних штифтів (11), що підпирає їх знизу чи ззаду в напрямку, протилежному напрямку дії накидної гайки (7) або натискного гвинта, при цьому обернений до уступу (14) контактного штифта/контактних штифтів (11) торець затискної вставки (4) або навантаженого нею натискного кільця має орієнтовану під кутом до поздовжньої середньої осі кабельного різьбового з'єднувача (1) натискну поверхню (16), причому маючий вигнутий дугоподібний або ламаний контур уступ (14) контактного штифта (11) виконаний з можливістю навантаження і деформування його відвернутої від упорної поверхні (15) сторони цією натискною поверхнею при аксіальному навантаженні і вдавлюванні затискної вставки (4), а також із можливістю наближення або притискання до похилої упорної поверхні (15) або натискної поверхні (16), причому продовжуюча уступ (14) вільна частина контактного штифта/контактних штифтів (11) виконана з можливістю відхилення в радіальному напрямку всередину до поздовжньої середньої осі кабельного різьбового з'єднувача (1) і притискання до введеного кабелю (2) чи його екрана (3). 2. Кабельний різьбовий з'єднувач за пунктом 1, який відрізняється тим, що ділянка (14) контактного штифта/контактних штифтів (11) у вихідному положенні перебуває на відстані (17) від упорної поверхні (15) або від натискної поверхні (16) і виконана з можливістю деформування та при закручуванні накидної гайки (7) або натискного гвинта з можливістю дотикання до неї або її навантаження спочатку натискною поверхнею (16) або упорною поверхнею (15). 6 UA 105061 C2 5 10 15 20 25 30 35 3. Кабельний різьбовий з'єднувач за пунктом 1 або 2, який відрізняється тим, що передбачена похила упорна поверхня (15) на внутрішньому уступі (18), кільці та/або виступі або буртику різьбової втулки (9), який принаймні в аксіальному напрямку вставляння кабелю (2) жорстко з'єднаний або виконаний у формі суцільної деталі з різьбовою втулкою (9). 4. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-3, який відрізняється тим, що похила натискна поверхня (16) сформована безпосередньо на торці затискної вставки (4). 5.Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-4, який відрізняється тим, що похила упорна поверхня (15) та/або похила натискна поверхня (16) в поздовжньому перерізі мають прямолінійну або вигнуту форму. 6. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-5, який відрізняється тим, що похила упорна поверхня (15) та похила натискна поверхня (16) розташовані кільцеподібно по периметру і паралельно одна одній. 7. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-6, який відрізняється тим, що контактні штифти (11) в продовження уступу (14), що має опуклий дугоподібний або ламаний контур, у вихідному положенні простягаються прямолінійно і зокрема паралельно поздовжній середній осі кабельного різьбового з'єднувача (1). 8. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-7, який відрізняється тим, що вільні кінці (12) контактних штифтів (11) відігнуті, зігнуті під кутом або вигнуті вбік від поздовжньої середньої осі кабельного різьбового з'єднувача (1). 9. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-8, який відрізняється тим, що несучий елемент або кільце (13), що має контактні штифти (11), виконано у вигляді планки або з'єднуючої між собою контактні штифти (11) втулки, яка закріплена або обперта на оберненій до неї ділянці затискної вставки (4) в напрямку вставляння кабелю (2) перед похилою упорною поверхнею (15) і перед похилою натискною поверхнею (16). 10. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-9, який відрізняється тим, що кільце або несучий елемент (13), що має контактні штифти (11), з'єднаний із затискною вставкою (4) шляхом затискання та/або храпового з'єднання, та/або защіпання, або шляхом склеювання. 11. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-10, який відрізняється тим, що на оберненій до несучого елемента або кільця (13) з контактними штифтами (11) кінцевій ділянці затискної вставки (4) передбачена коаксіальна або концентрична канавка, виконана з можливістю приймання несучого елемента або кільця (13) з контактними штифтами (11), зокрема шляхом затискання або храпового з'єднання, або защіпання. 12. Кабельний різьбовий з'єднувач за будь-яким із пунктів 1-11, який відрізняється тим, що кільце або несучий елемент (13) із контактними штифтами (11) перед монтажем має плоску форму і виконаний з можливістю вставляння в формі кільця в кабельний різьбовий з'єднувач (1). 7 UA 105061 C2 8 UA 105061 C2 9 UA 105061 C2 10 UA 105061 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
