Кабельний нарізний з’єднувач із затискним пристроєм для обплетення кабелю

Номер патенту: 107958

Опубліковано: 10.03.2015

Автори: Цюгель Фрітц, Бартоломе Маріо, Хох Ахім, Гьотц Фолькер

Є ще 5 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

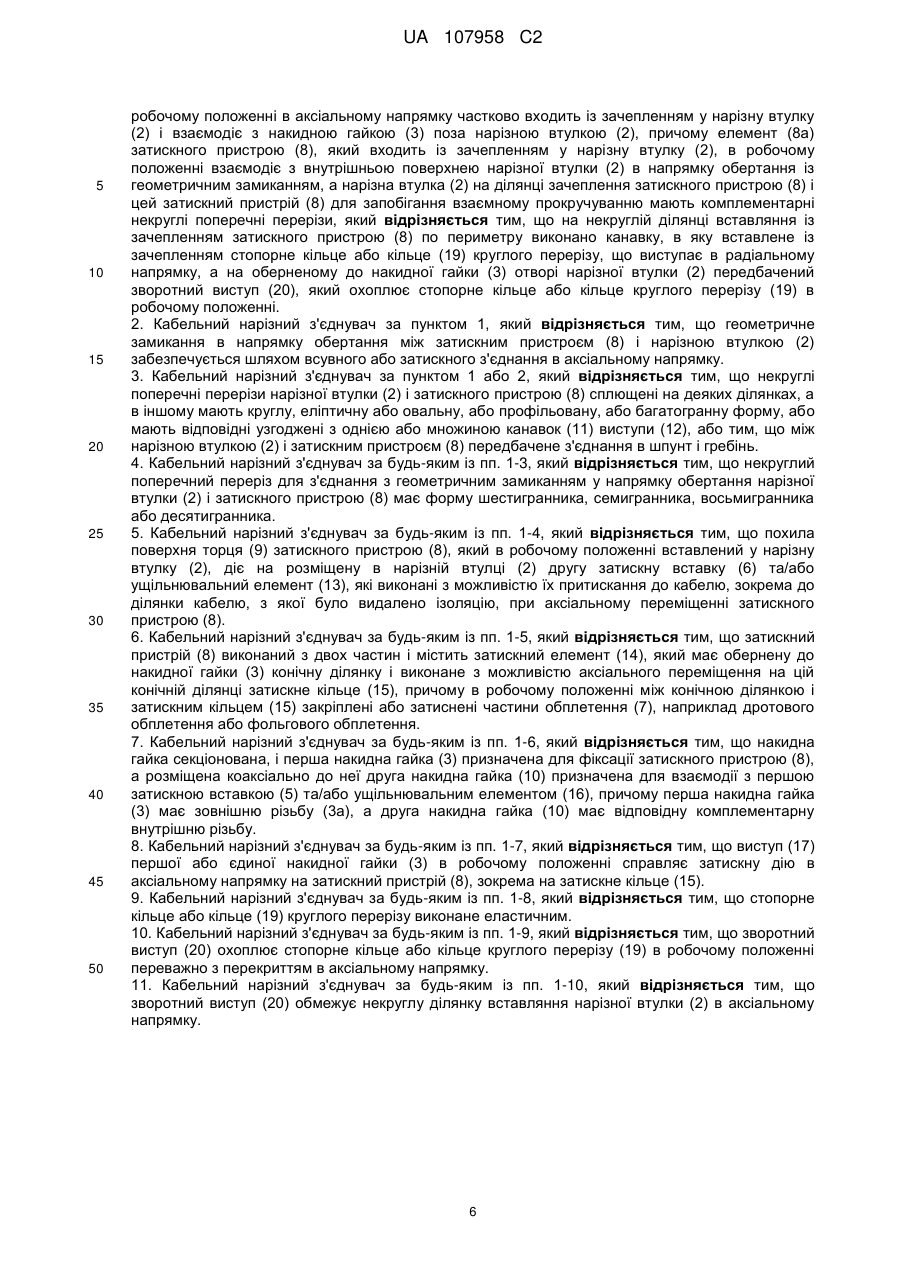

1. Кабельний нарізний з'єднувач (1), що містить виконану з можливістю вставляння у трубчасту стінку або трубну муфту нарізну втулку (2), взаємодіючу з цією нарізною втулкою (2) накидну гайку (3), взаємодіючу з накидною гайкою (3) затискну вставку (5, 6), виконану з можливістю притискання до утримуваного кабелю (4) шляхом загвинчування накидної гайки (3), причому кабель (4) має обплетення (7), а в кабельному нарізному з'єднувачі (1) передбачений затискний пристрій (8) для затискання частини обплетення (7), причому цей затискний пристрій (8) у робочому положенні в аксіальному напрямку частково входить із зачепленням у нарізну втулку (2) і взаємодіє з накидною гайкою (3) поза нарізною втулкою (2), причому елемент (8а) затискного пристрою (8), який входить із зачепленням у нарізну втулку (2), в робочому положенні взаємодіє з внутрішньою поверхнею нарізної втулки (2) в напрямку обертання із геометричним замиканням, а нарізна втулка (2) на ділянці зачеплення затискного пристрою (8) і цей затискний пристрій (8) для запобігання взаємному прокручуванню мають комплементарні некруглі поперечні перерізи, який відрізняється тим, що на некруглій ділянці вставляння із зачепленням затискного пристрою (8) по периметру виконано канавку, в яку вставлене із зачепленням стопорне кільце або кільце (19) круглого перерізу, що виступає в радіальному напрямку, а на оберненому до накидної гайки (3) отворі нарізної втулки (2) передбачений зворотний виступ (20), який охоплює стопорне кільце або кільце круглого перерізу (19) в робочому положенні.

2. Кабельний нарізний з'єднувач за пунктом 1, який відрізняється тим, що геометричне замикання в напрямку обертання між затискним пристроєм (8) і нарізною втулкою (2) забезпечується шляхом всувного або затискного з'єднання в аксіальному напрямку.

3. Кабельний нарізний з'єднувач за пунктом 1 або 2, який відрізняється тим, що некруглі поперечні перерізи нарізної втулки (2) і затискного пристрою (8) сплющені на деяких ділянках, а в іншому мають круглу, еліптичну або овальну, або профільовану, або багатогранну форму, або мають відповідні узгоджені з однією або множиною канавок (11) виступи (12), або тим, що між нарізною втулкою (2) і затискним пристроєм (8) передбачене з'єднання в шпунт і гребінь.

4. Кабельний нарізний з'єднувач за будь-яким із пп. 1-3, який відрізняється тим, що некруглий поперечний переріз для з'єднання з геометричним замиканням у напрямку обертання нарізної втулки (2) і затискного пристрою (8) має форму шестигранника, семигранника, восьмигранника або десятигранника.

5. Кабельний нарізний з'єднувач за будь-яким із пп. 1-4, який відрізняється тим, що похила поверхня торця (9) затискного пристрою (8), який в робочому положенні вставлений у нарізну втулку (2), діє на розміщену в нарізній втулці (2) другу затискну вставку (6) та/або ущільнювальний елемент (13), які виконані з можливістю їх притискання до кабелю, зокрема до ділянки кабелю, з якої було видалено ізоляцію, при аксіальному переміщенні затискного пристрою (8).

6. Кабельний нарізний з'єднувач за будь-яким із пп. 1-5, який відрізняється тим, що затискний пристрій (8) виконаний з двох частин і містить затискний елемент (14), який має обернену до накидної гайки (3) конічну ділянку і виконане з можливістю аксіального переміщення на цій конічній ділянці затискне кільце (15), причому в робочому положенні між конічною ділянкою і затискним кільцем (15) закріплені або затиснені частини обплетення (7), наприклад дротового обплетення або фольгового обплетення.

7. Кабельний нарізний з'єднувач за будь-яким із пп. 1-6, який відрізняється тим, що накидна гайка секціонована, і перша накидна гайка (3) призначена для фіксації затискного пристрою (8), а розміщена коаксіально до неї друга накидна гайка (10) призначена для взаємодії з першою затискною вставкою (5) та/або ущільнювальним елементом (16), причому перша накидна гайка (3) має зовнішню різьбу (3а), а друга накидна гайка (10) має відповідну комплементарну внутрішню різьбу.

8. Кабельний нарізний з'єднувач за будь-яким із пп. 1-7, який відрізняється тим, що виступ (17) першої або єдиної накидної гайки (3) в робочому положенні справляє затискну дію в аксіальному напрямку на затискний пристрій (8), зокрема на затискне кільце (15).

9. Кабельний нарізний з'єднувач за будь-яким із пп. 1-8, який відрізняється тим, що стопорне кільце або кільце (19) круглого перерізу виконане еластичним.

10. Кабельний нарізний з'єднувач за будь-яким із пп. 1-9, який відрізняється тим, що зворотний виступ (20) охоплює стопорне кільце або кільце круглого перерізу (19) в робочому положенні переважно з перекриттям в аксіальному напрямку.

11. Кабельний нарізний з'єднувач за будь-яким із пп. 1-10, який відрізняється тим, що зворотний виступ (20) обмежує некруглу ділянку вставляння нарізної втулки (2) в аксіальному напрямку.

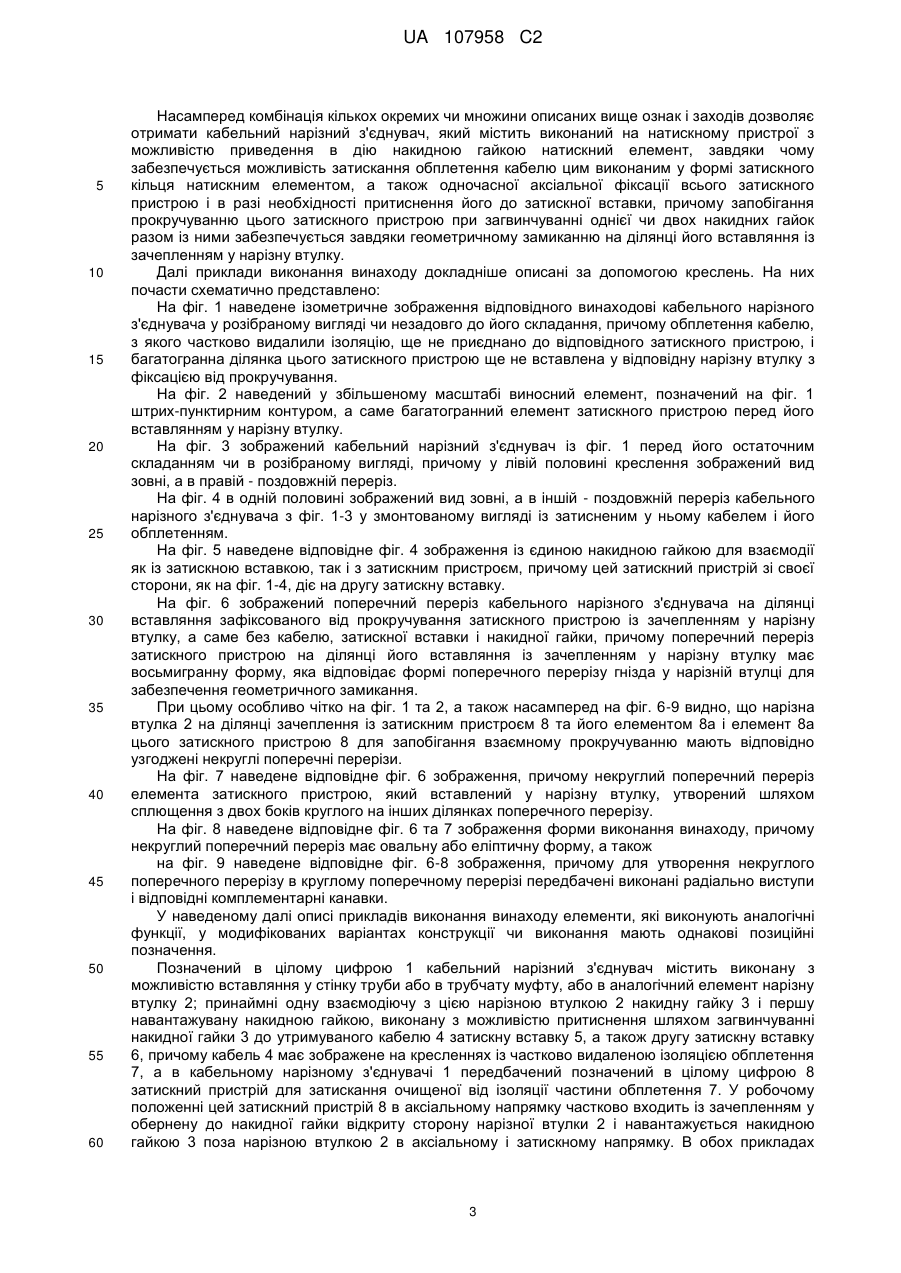

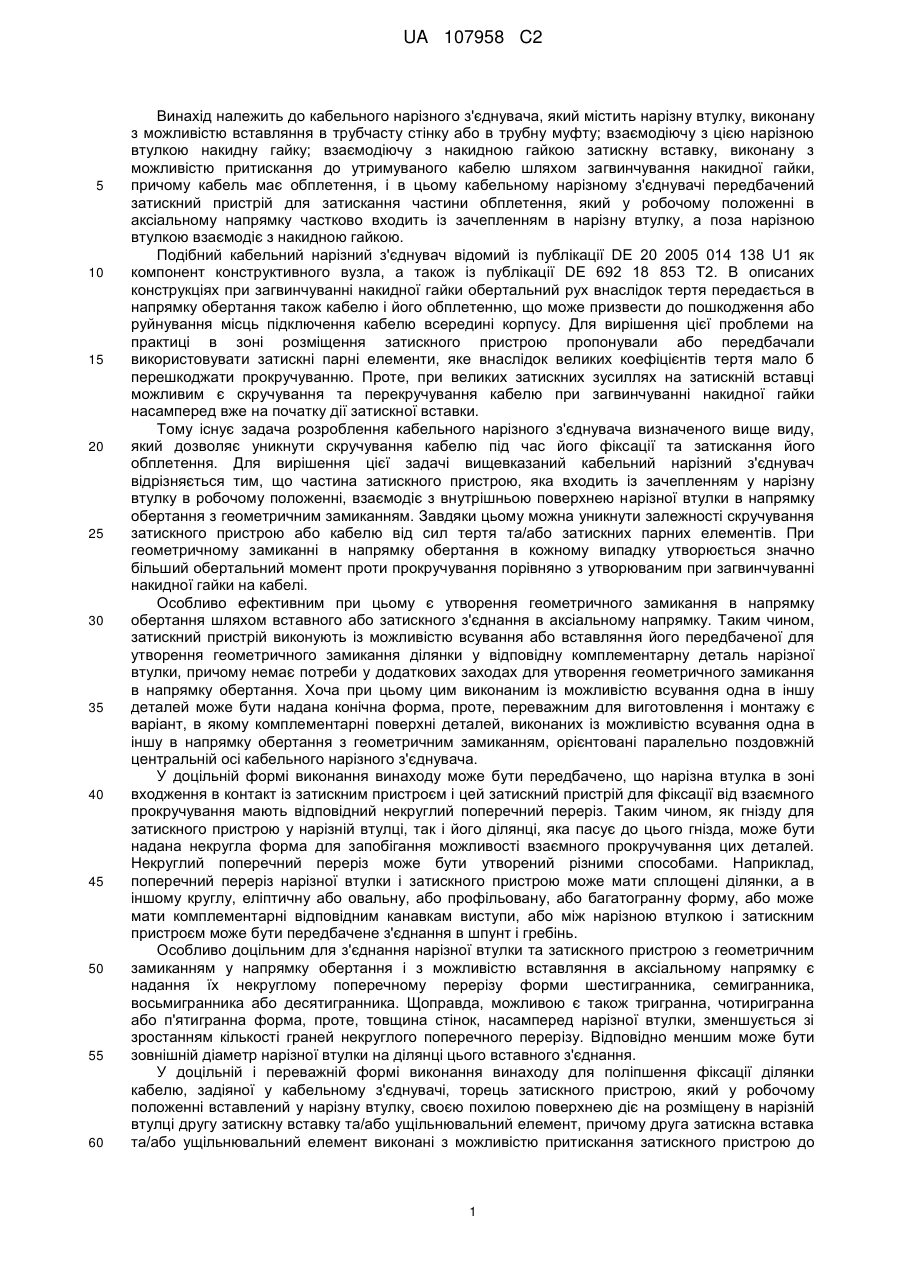

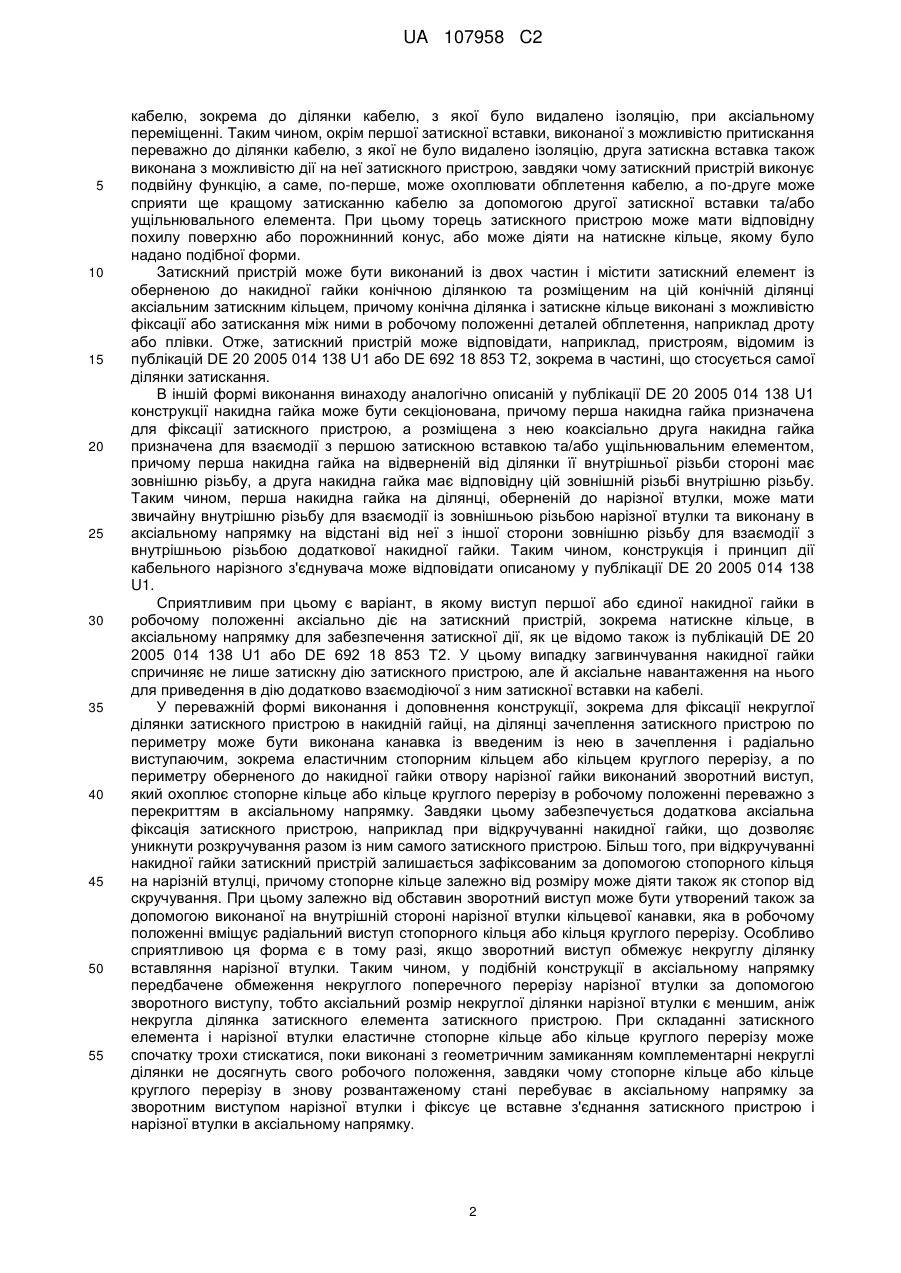

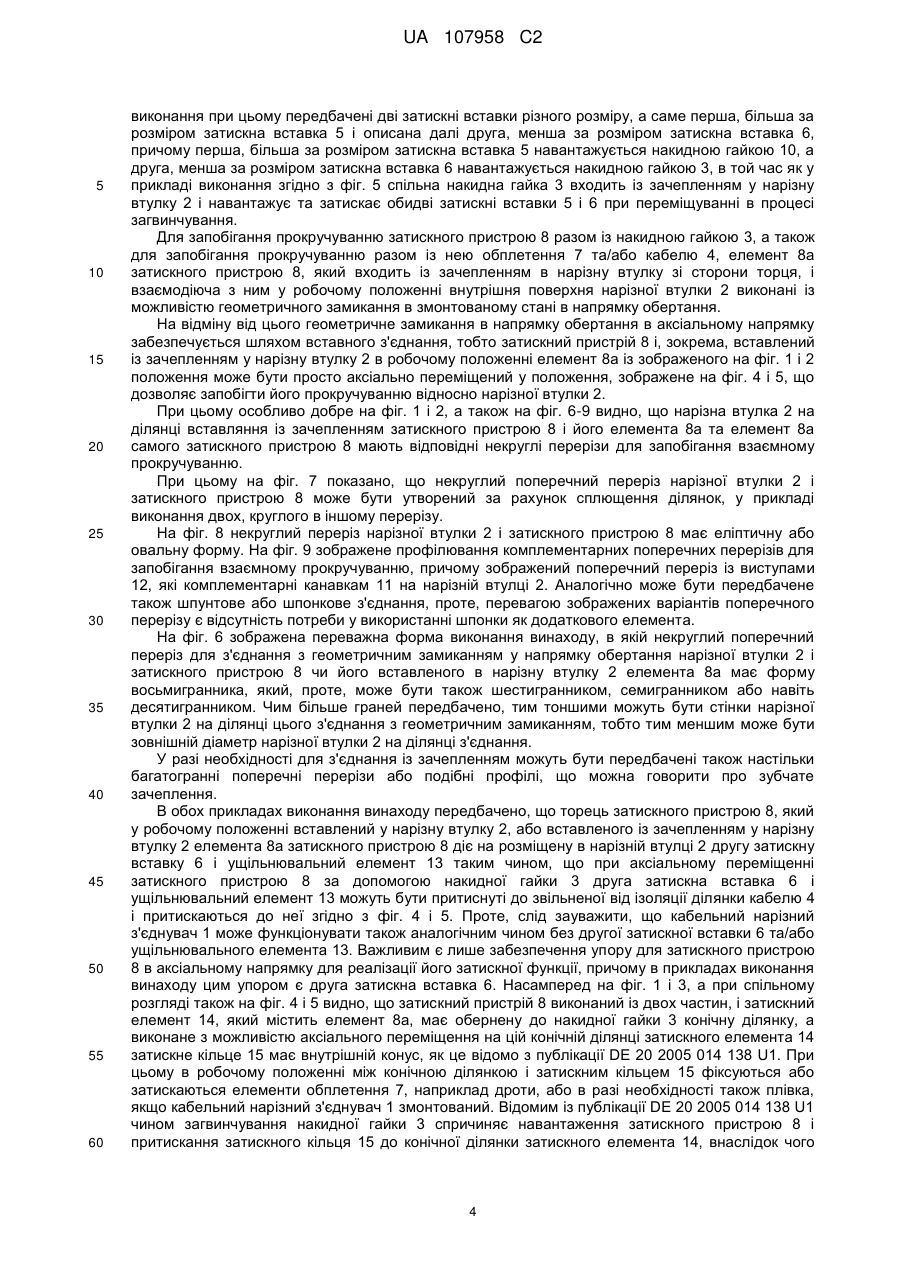

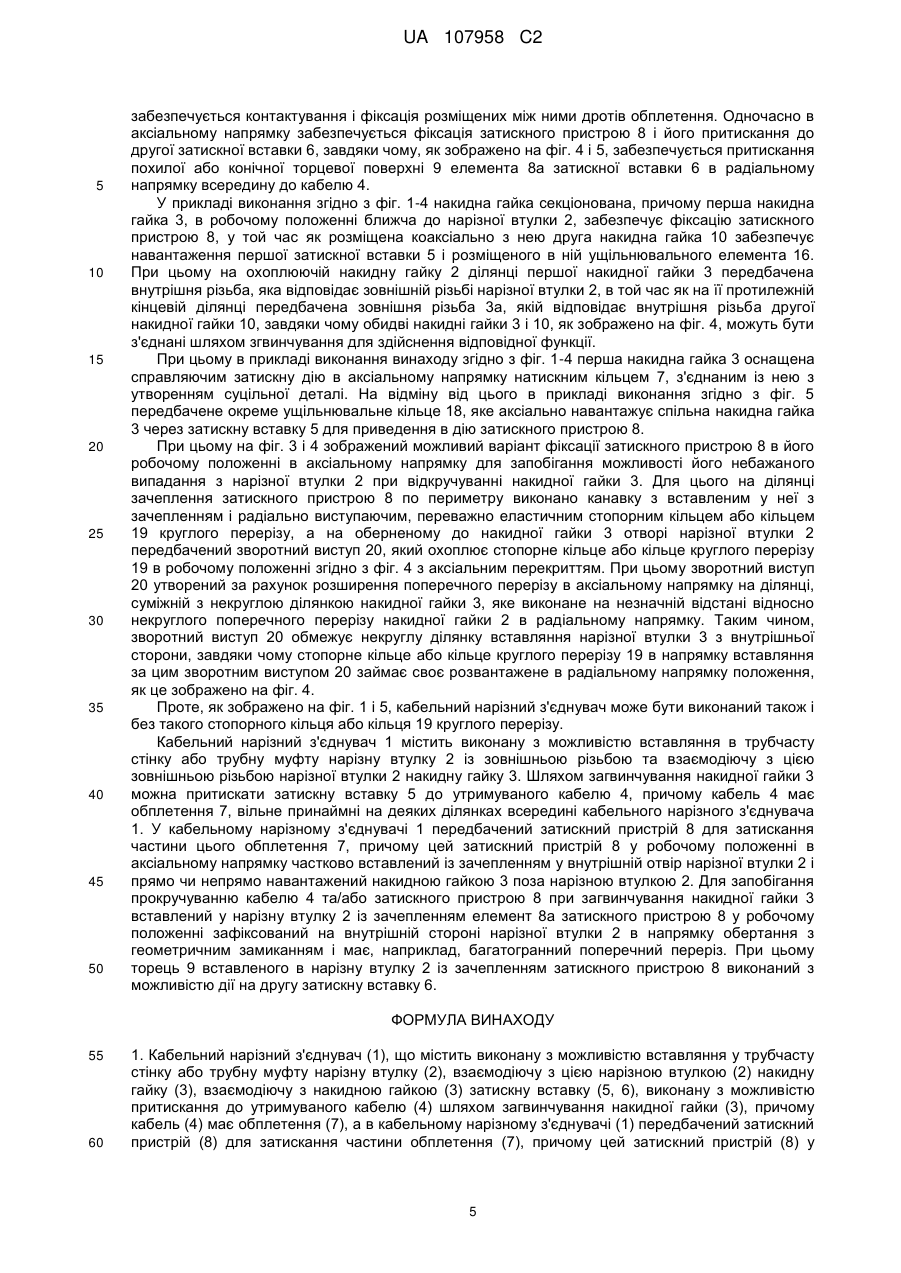

Текст

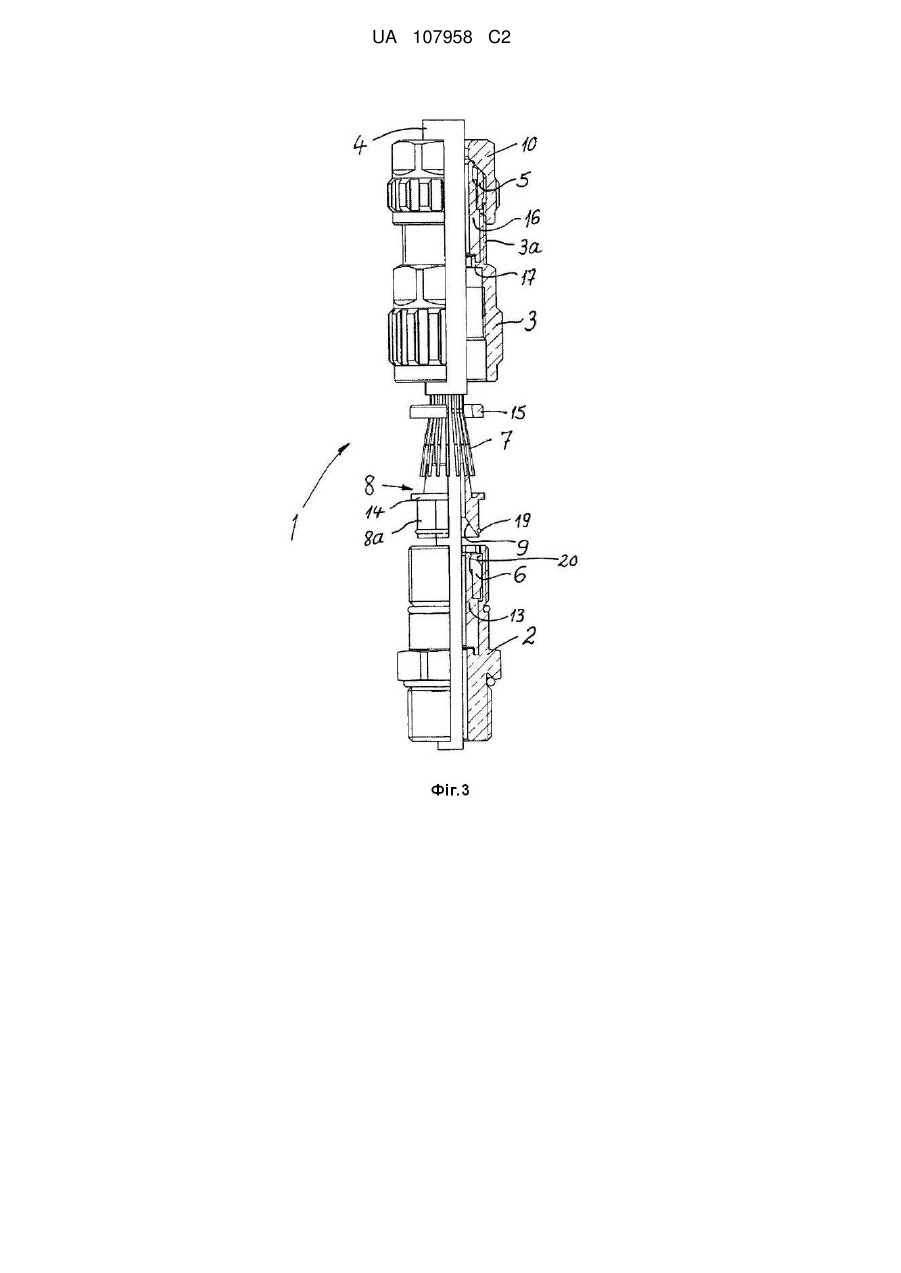

Реферат: Кабельний нарізний з'єднувач (1) містить нарізну втулку (2), виконану з можливістю вставляння в трубчасту стінку або трубну муфту, яка має зовнішню різьбу і взаємодіючу з цією зовнішньою різьбою нарізної втулки (2) накидну гайку (3). За допомогою накидної гайки (3) шляхом її загвинчування затискна вставка (5) може бути притиснута до утримуваного кабелю (4), причому кабель (4) має обплетення (7), яке принаймні частково відокремлене або вивільнене всередині кабельного нарізного з'єднувача (1). У кабельному нарізному з'єднувачі (1) передбачений затискний пристрій (8) для затискання частини цього обплетення (7), причому цей затискний пристрій (8) у робочому положенні в аксіальному напрямку частково входить із зачепленням у внутрішній отвір нарізної втулки (2) і прямо чи непрямо навантажується накидною гайкою (3) поза нарізною втулкою (2). Для запобігання прокручуванню кабелю (4) та/або затискного пристрою (8) при загвинчуванні накидної гайки (3) елемент (8а), який у робочому положенні входить у нарізну втулку (2) затискного пристрою (8), фіксується на внутрішній стороні нарізної втулки (2) в напрямку обертання з геометричним замиканням і має, наприклад, багатогранний переріз. При цьому затискний пристрій (8) своїм торцем (9), який із зачепленням вставлений у нарізну втулку (2), може діяти на другу затискну вставку (6). UA 107958 C2 (12) UA 107958 C2 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до кабельного нарізного з'єднувача, який містить нарізну втулку, виконану з можливістю вставляння в трубчасту стінку або в трубну муфту; взаємодіючу з цією нарізною втулкою накидну гайку; взаємодіючу з накидною гайкою затискну вставку, виконану з можливістю притискання до утримуваного кабелю шляхом загвинчування накидної гайки, причому кабель має обплетення, і в цьому кабельному нарізному з'єднувачі передбачений затискний пристрій для затискання частини обплетення, який у робочому положенні в аксіальному напрямку частково входить із зачепленням в нарізну втулку, а поза нарізною втулкою взаємодіє з накидною гайкою. Подібний кабельний нарізний з'єднувач відомий із публікації DE 20 2005 014 138 U1 як компонент конструктивного вузла, а також із публікації DE 692 18 853 Т2. В описаних конструкціях при загвинчуванні накидної гайки обертальний рух внаслідок тертя передається в напрямку обертання також кабелю і його обплетенню, що може призвести до пошкодження або руйнування місць підключення кабелю всередині корпусу. Для вирішення цієї проблеми на практиці в зоні розміщення затискного пристрою пропонували або передбачали використовувати затискні парні елементи, яке внаслідок великих коефіцієнтів тертя мало б перешкоджати прокручуванню. Проте, при великих затискних зусиллях на затискній вставці можливим є скручування та перекручування кабелю при загвинчуванні накидної гайки насамперед вже на початку дії затискної вставки. Тому існує задача розроблення кабельного нарізного з'єднувача визначеного вище виду, який дозволяє уникнути скручування кабелю під час його фіксації та затискання його обплетення. Для вирішення цієї задачі вищевказаний кабельний нарізний з'єднувач відрізняється тим, що частина затискного пристрою, яка входить із зачепленням у нарізну втулку в робочому положенні, взаємодіє з внутрішньою поверхнею нарізної втулки в напрямку обертання з геометричним замиканням. Завдяки цьому можна уникнути залежності скручування затискного пристрою або кабелю від сил тертя та/або затискних парних елементів. При геометричному замиканні в напрямку обертання в кожному випадку утворюється значно більший обертальний момент проти прокручування порівняно з утворюваним при загвинчуванні накидної гайки на кабелі. Особливо ефективним при цьому є утворення геометричного замикання в напрямку обертання шляхом вставного або затискного з'єднання в аксіальному напрямку. Таким чином, затискний пристрій виконують із можливістю всування або вставляння його передбаченої для утворення геометричного замикання ділянки у відповідну комплементарну деталь нарізної втулки, причому немає потреби у додаткових заходах для утворення геометричного замикання в напрямку обертання. Хоча при цьому цим виконаним із можливістю всування одна в іншу деталей може бути надана конічна форма, проте, переважним для виготовлення і монтажу є варіант, в якому комплементарні поверхні деталей, виконаних із можливістю всування одна в іншу в напрямку обертання з геометричним замиканням, орієнтовані паралельно поздовжній центральній осі кабельного нарізного з'єднувача. У доцільній формі виконання винаходу може бути передбачено, що нарізна втулка в зоні входження в контакт із затискним пристроєм і цей затискний пристрій для фіксації від взаємного прокручування мають відповідний некруглий поперечний переріз. Таким чином, як гнізду для затискного пристрою у нарізній втулці, так і його ділянці, яка пасує до цього гнізда, може бути надана некругла форма для запобігання можливості взаємного прокручування цих деталей. Некруглий поперечний переріз може бути утворений різними способами. Наприклад, поперечний переріз нарізної втулки і затискного пристрою може мати сплощені ділянки, а в іншому круглу, еліптичну або овальну, або профільовану, або багатогранну форму, або може мати комплементарні відповідним канавкам виступи, або між нарізною втулкою і затискним пристроєм може бути передбачене з'єднання в шпунт і гребінь. Особливо доцільним для з'єднання нарізної втулки та затискного пристрою з геометричним замиканням у напрямку обертання і з можливістю вставляння в аксіальному напрямку є надання їх некруглому поперечному перерізу форми шестигранника, семигранника, восьмигранника або десятигранника. Щоправда, можливою є також тригранна, чотиригранна або п'ятигранна форма, проте, товщина стінок, насамперед нарізної втулки, зменшується зі зростанням кількості граней некруглого поперечного перерізу. Відповідно меншим може бути зовнішній діаметр нарізної втулки на ділянці цього вставного з'єднання. У доцільній і переважній формі виконання винаходу для поліпшення фіксації ділянки кабелю, задіяної у кабельному з'єднувачі, торець затискного пристрою, який у робочому положенні вставлений у нарізну втулку, своєю похилою поверхнею діє на розміщену в нарізній втулці другу затискну вставку та/або ущільнювальний елемент, причому друга затискна вставка та/або ущільнювальний елемент виконані з можливістю притискання затискного пристрою до 1 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 55 кабелю, зокрема до ділянки кабелю, з якої було видалено ізоляцію, при аксіальному переміщенні. Таким чином, окрім першої затискної вставки, виконаної з можливістю притискання переважно до ділянки кабелю, з якої не було видалено ізоляцію, друга затискна вставка також виконана з можливістю дії на неї затискного пристрою, завдяки чому затискний пристрій виконує подвійну функцію, а саме, по-перше, може охоплювати обплетення кабелю, а по-друге може сприяти ще кращому затисканню кабелю за допомогою другої затискної вставки та/або ущільнювального елемента. При цьому торець затискного пристрою може мати відповідну похилу поверхню або порожнинний конус, або може діяти на натискне кільце, якому було надано подібної форми. Затискний пристрій може бути виконаний із двох частин і містити затискний елемент із оберненою до накидної гайки конічною ділянкою та розміщеним на цій конічній ділянці аксіальним затискним кільцем, причому конічна ділянка і затискне кільце виконані з можливістю фіксації або затискання між ними в робочому положенні деталей обплетення, наприклад дроту або плівки. Отже, затискний пристрій може відповідати, наприклад, пристроям, відомим із публікацій DE 20 2005 014 138 U1 або DE 692 18 853 Т2, зокрема в частині, що стосується самої ділянки затискання. В іншій формі виконання винаходу аналогічно описаній у публікації DE 20 2005 014 138 U1 конструкції накидна гайка може бути секціонована, причому перша накидна гайка призначена для фіксації затискного пристрою, а розміщена з нею коаксіально друга накидна гайка призначена для взаємодії з першою затискною вставкою та/або ущільнювальним елементом, причому перша накидна гайка на відверненій від ділянки її внутрішньої різьби стороні має зовнішню різьбу, а друга накидна гайка має відповідну цій зовнішній різьбі внутрішню різьбу. Таким чином, перша накидна гайка на ділянці, оберненій до нарізної втулки, може мати звичайну внутрішню різьбу для взаємодії із зовнішньою різьбою нарізної втулки та виконану в аксіальному напрямку на відстані від неї з іншої сторони зовнішню різьбу для взаємодії з внутрішньою різьбою додаткової накидної гайки. Таким чином, конструкція і принцип дії кабельного нарізного з'єднувача може відповідати описаному у публікації DE 20 2005 014 138 U1. Сприятливим при цьому є варіант, в якому виступ першої або єдиної накидної гайки в робочому положенні аксіально діє на затискний пристрій, зокрема натискне кільце, в аксіальному напрямку для забезпечення затискної дії, як це відомо також із публікацій DE 20 2005 014 138 U1 або DE 692 18 853 Т2. У цьому випадку загвинчування накидної гайки спричиняє не лише затискну дію затискного пристрою, але й аксіальне навантаження на нього для приведення в дію додатково взаємодіючої з ним затискної вставки на кабелі. У переважній формі виконання і доповнення конструкції, зокрема для фіксації некруглої ділянки затискного пристрою в накидній гайці, на ділянці зачеплення затискного пристрою по периметру може бути виконана канавка із введеним із нею в зачеплення і радіально виступаючим, зокрема еластичним стопорним кільцем або кільцем круглого перерізу, а по периметру оберненого до накидної гайки отвору нарізної гайки виконаний зворотний виступ, який охоплює стопорне кільце або кільце круглого перерізу в робочому положенні переважно з перекриттям в аксіальному напрямку. Завдяки цьому забезпечується додаткова аксіальна фіксація затискного пристрою, наприклад при відкручуванні накидної гайки, що дозволяє уникнути розкручування разом із ним самого затискного пристрою. Більш того, при відкручуванні накидної гайки затискний пристрій залишається зафіксованим за допомогою стопорного кільця на нарізній втулці, причому стопорне кільце залежно від розміру може діяти також як стопор від скручування. При цьому залежно від обставин зворотний виступ може бути утворений також за допомогою виконаної на внутрішній стороні нарізної втулки кільцевої канавки, яка в робочому положенні вміщує радіальний виступ стопорного кільця або кільця круглого перерізу. Особливо сприятливою ця форма є в тому разі, якщо зворотний виступ обмежує некруглу ділянку вставляння нарізної втулки. Таким чином, у подібній конструкції в аксіальному напрямку передбачене обмеження некруглого поперечного перерізу нарізної втулки за допомогою зворотного виступу, тобто аксіальний розмір некруглої ділянки нарізної втулки є меншим, аніж некругла ділянка затискного елемента затискного пристрою. При складанні затискного елемента і нарізної втулки еластичне стопорне кільце або кільце круглого перерізу може спочатку трохи стискатися, поки виконані з геометричним замиканням комплементарні некруглі ділянки не досягнуть свого робочого положення, завдяки чому стопорне кільце або кільце круглого перерізу в знову розвантаженому стані перебуває в аксіальному напрямку за зворотним виступом нарізної втулки і фіксує це вставне з'єднання затискного пристрою і нарізної втулки в аксіальному напрямку. 2 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Насамперед комбінація кількох окремих чи множини описаних вище ознак і заходів дозволяє отримати кабельний нарізний з'єднувач, який містить виконаний на натискному пристрої з можливістю приведення в дію накидною гайкою натискний елемент, завдяки чому забезпечується можливість затискання обплетення кабелю цим виконаним у формі затискного кільця натискним елементом, а також одночасної аксіальної фіксації всього затискного пристрою і в разі необхідності притиснення його до затискної вставки, причому запобігання прокручуванню цього затискного пристрою при загвинчуванні однієї чи двох накидних гайок разом із ними забезпечується завдяки геометричному замиканню на ділянці його вставляння із зачепленням у нарізну втулку. Далі приклади виконання винаходу докладніше описані за допомогою креслень. На них почасти схематично представлено: На фіг. 1 наведене ізометричне зображення відповідного винаходові кабельного нарізного з'єднувача у розібраному вигляді чи незадовго до його складання, причому обплетення кабелю, з якого частково видалили ізоляцію, ще не приєднано до відповідного затискного пристрою, і багатогранна ділянка цього затискного пристрою ще не вставлена у відповідну нарізну втулку з фіксацією від прокручування. На фіг. 2 наведений у збільшеному масштабі виносний елемент, позначений на фіг. 1 штрих-пунктирним контуром, а саме багатогранний елемент затискного пристрою перед його вставлянням у нарізну втулку. На фіг. 3 зображений кабельний нарізний з'єднувач із фіг. 1 перед його остаточним складанням чи в розібраному вигляді, причому у лівій половині креслення зображений вид зовні, а в правій - поздовжній переріз. На фіг. 4 в одній половині зображений вид зовні, а в іншій - поздовжній переріз кабельного нарізного з'єднувача з фіг. 1-3 у змонтованому вигляді із затисненим у ньому кабелем і його обплетенням. На фіг. 5 наведене відповідне фіг. 4 зображення із єдиною накидною гайкою для взаємодії як із затискною вставкою, так і з затискним пристроєм, причому цей затискний пристрій зі своєї сторони, як на фіг. 1-4, діє на другу затискну вставку. На фіг. 6 зображений поперечний переріз кабельного нарізного з'єднувача на ділянці вставляння зафіксованого від прокручування затискного пристрою із зачепленням у нарізну втулку, а саме без кабелю, затискної вставки і накидної гайки, причому поперечний переріз затискного пристрою на ділянці його вставляння із зачепленням у нарізну втулку має восьмигранну форму, яка відповідає формі поперечного перерізу гнізда у нарізній втулці для забезпечення геометричного замикання. При цьому особливо чітко на фіг. 1 та 2, а також насамперед на фіг. 6-9 видно, що нарізна втулка 2 на ділянці зачеплення із затискним пристроєм 8 та його елементом 8а і елемент 8а цього затискного пристрою 8 для запобігання взаємному прокручуванню мають відповідно узгоджені некруглі поперечні перерізи. На фіг. 7 наведене відповідне фіг. 6 зображення, причому некруглий поперечний переріз елемента затискного пристрою, який вставлений у нарізну втулку, утворений шляхом сплющення з двох боків круглого на інших ділянках поперечного перерізу. На фіг. 8 наведене відповідне фіг. 6 та 7 зображення форми виконання винаходу, причому некруглий поперечний переріз має овальну або еліптичну форму, а також на фіг. 9 наведене відповідне фіг. 6-8 зображення, причому для утворення некруглого поперечного перерізу в круглому поперечному перерізі передбачені виконані радіально виступи і відповідні комплементарні канавки. У наведеному далі описі прикладів виконання винаходу елементи, які виконують аналогічні функції, у модифікованих варіантах конструкції чи виконання мають однакові позиційні позначення. Позначений в цілому цифрою 1 кабельний нарізний з'єднувач містить виконану з можливістю вставляння у стінку труби або в трубчату муфту, або в аналогічний елемент нарізну втулку 2; принаймні одну взаємодіючу з цією нарізною втулкою 2 накидну гайку 3 і першу навантажувану накидною гайкою, виконану з можливістю притиснення шляхом загвинчуванні накидної гайки 3 до утримуваного кабелю 4 затискну вставку 5, а також другу затискну вставку 6, причому кабель 4 має зображене на кресленнях із частково видаленою ізоляцією обплетення 7, а в кабельному нарізному з'єднувачі 1 передбачений позначений в цілому цифрою 8 затискний пристрій для затискання очищеної від ізоляції частини обплетення 7. У робочому положенні цей затискний пристрій 8 в аксіальному напрямку частково входить із зачепленням у обернену до накидної гайки відкриту сторону нарізної втулки 2 і навантажується накидною гайкою 3 поза нарізною втулкою 2 в аксіальному і затискному напрямку. В обох прикладах 3 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконання при цьому передбачені дві затискні вставки різного розміру, а саме перша, більша за розміром затискна вставка 5 і описана далі друга, менша за розміром затискна вставка 6, причому перша, більша за розміром затискна вставка 5 навантажується накидною гайкою 10, а друга, менша за розміром затискна вставка 6 навантажується накидною гайкою 3, в той час як у прикладі виконання згідно з фіг. 5 спільна накидна гайка 3 входить із зачепленням у нарізну втулку 2 і навантажує та затискає обидві затискні вставки 5 і 6 при переміщуванні в процесі загвинчування. Для запобігання прокручуванню затискного пристрою 8 разом із накидною гайкою 3, а також для запобігання прокручуванню разом із нею обплетення 7 та/або кабелю 4, елемент 8а затискного пристрою 8, який входить із зачепленням в нарізну втулку зі сторони торця, і взаємодіюча з ним у робочому положенні внутрішня поверхня нарізної втулки 2 виконані із можливістю геометричного замикання в змонтованому стані в напрямку обертання. На відміну від цього геометричне замикання в напрямку обертання в аксіальному напрямку забезпечується шляхом вставного з'єднання, тобто затискний пристрій 8 і, зокрема, вставлений із зачепленням у нарізну втулку 2 в робочому положенні елемент 8а із зображеного на фіг. 1 і 2 положення може бути просто аксіально переміщений у положення, зображене на фіг. 4 і 5, що дозволяє запобігти його прокручуванню відносно нарізної втулки 2. При цьому особливо добре на фіг. 1 і 2, а також на фіг. 6-9 видно, що нарізна втулка 2 на ділянці вставляння із зачепленням затискного пристрою 8 і його елемента 8а та елемент 8а самого затискного пристрою 8 мають відповідні некруглі перерізи для запобігання взаємному прокручуванню. При цьому на фіг. 7 показано, що некруглий поперечний переріз нарізної втулки 2 і затискного пристрою 8 може бути утворений за рахунок сплющення ділянок, у прикладі виконання двох, круглого в іншомуперерізу. На фіг. 8 некруглий переріз нарізної втулки 2 і затискного пристрою 8 має еліптичну або овальну форму. На фіг. 9 зображене профілювання комплементарних поперечних перерізів для запобігання взаємному прокручуванню, причому зображений поперечний переріз із виступами 12, які комплементарні канавкам 11 на нарізній втулці 2. Аналогічно може бути передбачене також шпунтове або шпонкове з'єднання, проте, перевагою зображених варіантів поперечного перерізу є відсутність потреби у використанні шпонки як додаткового елемента. На фіг. 6 зображена переважна форма виконання винаходу, в якій некруглий поперечний переріз для з'єднання з геометричним замиканням у напрямку обертання нарізної втулки 2 і затискного пристрою 8 чи його вставленого в нарізну втулку 2 елемента 8а має форму восьмигранника, який, проте, може бути також шестигранником, семигранником або навіть десятигранником. Чим більше граней передбачено, тим тоншими можуть бути стінки нарізної втулки 2 на ділянці цього з'єднання з геометричним замиканням, тобто тим меншим може бути зовнішній діаметр нарізної втулки 2 на ділянці з'єднання. У разі необхідності для з'єднання із зачепленням можуть бути передбачені також настільки багатогранні поперечні перерізи або подібні профілі, що можна говорити про зубчате зачеплення. В обох прикладах виконання винаходу передбачено, що торець затискного пристрою 8, який у робочому положенні вставлений у нарізну втулку 2, або вставленого із зачепленням у нарізну втулку 2 елемента 8а затискного пристрою 8 діє на розміщену в нарізній втулці 2 другу затискну вставку 6 і ущільнювальний елемент 13 таким чином, що при аксіальному переміщенні затискного пристрою 8 за допомогою накидної гайки 3 друга затискна вставка 6 і ущільнювальний елемент 13 можуть бути притиснуті до звільненої від ізоляції ділянки кабелю 4 і притискаються до неї згідно з фіг. 4 і 5. Проте, слід зауважити, що кабельний нарізний з'єднувач 1 може функціонувати також аналогічним чином без другої затискної вставки 6 та/або ущільнювального елемента 13. Важливим є лише забезпечення упору для затискного пристрою 8 в аксіальному напрямку для реалізації його затискної функції, причому в прикладах виконання винаходу цим упором є друга затискна вставка 6. Насамперед на фіг. 1 і 3, а при спільному розгляді також на фіг. 4 і 5 видно, що затискний пристрій 8 виконаний із двох частин, і затискний елемент 14, який містить елемент 8а, має обернену до накидної гайки 3 конічну ділянку, а виконане з можливістю аксіального переміщення на цій конічній ділянці затискного елемента 14 затискне кільце 15 має внутрішній конус, як це відомо з публікації DE 20 2005 014 138 U1. При цьому в робочому положенні між конічною ділянкою і затискним кільцем 15 фіксуються або затискаються елементи обплетення 7, наприклад дроти, або в разі необхідності також плівка, якщо кабельний нарізний з'єднувач 1 змонтований. Відомим із публікації DE 20 2005 014 138 U1 чином загвинчування накидної гайки 3 спричиняє навантаження затискного пристрою 8 і притискання затискного кільця 15 до конічної ділянки затискного елемента 14, внаслідок чого 4 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 забезпечується контактування і фіксація розміщених між ними дротів обплетення. Одночасно в аксіальному напрямку забезпечується фіксація затискного пристрою 8 і його притискання до другої затискної вставки 6, завдяки чому, як зображено на фіг. 4 і 5, забезпечується притискання похилої або конічної торцевої поверхні 9 елемента 8а затискної вставки 6 в радіальному напрямку всередину до кабелю 4. У прикладі виконання згідно з фіг. 1-4 накидна гайка секціонована, причому перша накидна гайка 3, в робочому положенні ближча до нарізної втулки 2, забезпечує фіксацію затискного пристрою 8, у той час як розміщена коаксіально з нею друга накидна гайка 10 забезпечує навантаження першої затискної вставки 5 і розміщеного в ній ущільнювального елемента 16. При цьому на охоплюючій накидну гайку 2 ділянці першої накидної гайки 3 передбачена внутрішня різьба, яка відповідає зовнішній різьбі нарізної втулки 2, в той час як на її протилежній кінцевій ділянці передбачена зовнішня різьба 3а, якій відповідає внутрішня різьба другої накидної гайки 10, завдяки чому обидві накидні гайки 3 і 10, як зображено на фіг. 4, можуть бути з'єднані шляхом згвинчування для здійснення відповідної функції. При цьому в прикладі виконання винаходу згідно з фіг. 1-4 перша накидна гайка 3 оснащена справляючим затискну дію в аксіальному напрямку натискним кільцем 7, з'єднаним із нею з утворенням суцільної деталі. На відміну від цього в прикладі виконання згідно з фіг. 5 передбачене окреме ущільнювальне кільце 18, яке аксіально навантажує спільна накидна гайка 3 через затискну вставку 5 для приведення в дію затискного пристрою 8. При цьому на фіг. 3 і 4 зображений можливий варіант фіксації затискного пристрою 8 в його робочому положенні в аксіальному напрямку для запобігання можливості його небажаного випадання з нарізної втулки 2 при відкручуванні накидної гайки 3. Для цього на ділянці зачеплення затискного пристрою 8 по периметру виконано канавку з вставленим у неї з зачепленням і радіально виступаючим, переважно еластичним стопорним кільцем або кільцем 19 круглого перерізу, а на оберненому до накидної гайки 3 отворі нарізної втулки 2 передбачений зворотний виступ 20, який охоплює стопорне кільце або кільце круглого перерізу 19 в робочому положенні згідно з фіг. 4 з аксіальним перекриттям. При цьому зворотний виступ 20 утворений за рахунок розширення поперечного перерізу в аксіальному напрямку на ділянці, суміжній з некруглою ділянкою накидної гайки 3, яке виконане на незначній відстані відносно некруглого поперечного перерізу накидної гайки 2 в радіальному напрямку. Таким чином, зворотний виступ 20 обмежує некруглу ділянку вставляння нарізної втулки 3 з внутрішньої сторони, завдяки чому стопорне кільце або кільце круглого перерізу 19 в напрямку вставляння за цим зворотним виступом 20 займає своє розвантажене в радіальному напрямку положення, як це зображено на фіг. 4. Проте, як зображено на фіг. 1 і 5, кабельний нарізний з'єднувач може бути виконаний також і без такого стопорного кільця або кільця 19 круглого перерізу. Кабельний нарізний з'єднувач 1 містить виконану з можливістю вставляння в трубчасту стінку або трубну муфту нарізну втулку 2 із зовнішньою різьбою та взаємодіючу з цією зовнішньою різьбою нарізної втулки 2 накидну гайку 3. Шляхом загвинчування накидної гайки 3 можна притискати затискну вставку 5 до утримуваного кабелю 4, причому кабель 4 має обплетення 7, вільне принаймні на деяких ділянках всередині кабельного нарізного з'єднувача 1. У кабельному нарізному з'єднувачі 1 передбачений затискний пристрій 8 для затискання частини цього обплетення 7, причому цей затискний пристрій 8 у робочому положенні в аксіальному напрямку частково вставлений із зачепленням у внутрішній отвір нарізної втулки 2 і прямо чи непрямо навантажений накидною гайкою 3 поза нарізною втулкою 2. Для запобігання прокручуванню кабелю 4 та/або затискного пристрою 8 при загвинчування накидної гайки 3 вставлений у нарізну втулку 2 із зачепленням елемент 8а затискного пристрою 8 у робочому положенні зафіксований на внутрішній стороні нарізної втулки 2 в напрямку обертання з геометричним замиканням і має, наприклад, багатогранний поперечний переріз. При цьому торець 9 вставленого в нарізну втулку 2 із зачепленням затискного пристрою 8 виконаний з можливістю дії на другу затискну вставку 6. ФОРМУЛА ВИНАХОДУ 55 60 1. Кабельний нарізний з'єднувач (1), що містить виконану з можливістю вставляння у трубчасту стінку або трубну муфту нарізну втулку (2), взаємодіючу з цією нарізною втулкою (2) накидну гайку (3), взаємодіючу з накидною гайкою (3) затискну вставку (5, 6), виконану з можливістю притискання до утримуваного кабелю (4) шляхом загвинчування накидної гайки (3), причому кабель (4) має обплетення (7), а в кабельному нарізному з'єднувачі (1) передбачений затискний пристрій (8) для затискання частини обплетення (7), причому цей затискний пристрій (8) у 5 UA 107958 C2 5 10 15 20 25 30 35 40 45 50 робочому положенні в аксіальному напрямку частково входить із зачепленням у нарізну втулку (2) і взаємодіє з накидною гайкою (3) поза нарізною втулкою (2), причому елемент (8а) затискного пристрою (8), який входить із зачепленням у нарізну втулку (2), в робочому положенні взаємодіє з внутрішньою поверхнею нарізної втулки (2) в напрямку обертання із геометричним замиканням, а нарізна втулка (2) на ділянці зачеплення затискного пристрою (8) і цей затискний пристрій (8) для запобігання взаємному прокручуванню мають комплементарні некруглі поперечні перерізи, який відрізняється тим, що на некруглій ділянці вставляння із зачепленням затискного пристрою (8) по периметру виконано канавку, в яку вставлене із зачепленням стопорне кільце або кільце (19) круглого перерізу, що виступає в радіальному напрямку, а на оберненому до накидної гайки (3) отворі нарізної втулки (2) передбачений зворотний виступ (20), який охоплює стопорне кільце або кільце круглого перерізу (19) в робочому положенні. 2. Кабельний нарізний з'єднувач за пунктом 1, який відрізняється тим, що геометричне замикання в напрямку обертання між затискним пристроєм (8) і нарізною втулкою (2) забезпечується шляхом всувного або затискного з'єднання в аксіальному напрямку. 3. Кабельний нарізний з'єднувач за пунктом 1 або 2, який відрізняється тим, що некруглі поперечні перерізи нарізної втулки (2) і затискного пристрою (8) сплющені на деяких ділянках, а в іншому мають круглу, еліптичну або овальну, або профільовану, або багатогранну форму, або мають відповідні узгоджені з однією або множиною канавок (11) виступи (12), або тим, що між нарізною втулкою (2) і затискним пристроєм (8) передбачене з'єднання в шпунт і гребінь. 4. Кабельний нарізний з'єднувач за будь-яким із пп. 1-3, який відрізняється тим, що некруглий поперечний переріз для з'єднання з геометричним замиканням у напрямку обертання нарізної втулки (2) і затискного пристрою (8) має форму шестигранника, семигранника, восьмигранника або десятигранника. 5. Кабельний нарізний з'єднувач за будь-яким із пп. 1-4, який відрізняється тим, що похила поверхня торця (9) затискного пристрою (8), який в робочому положенні вставлений у нарізну втулку (2), діє на розміщену в нарізній втулці (2) другу затискну вставку (6) та/або ущільнювальний елемент (13), які виконані з можливістю їх притискання до кабелю, зокрема до ділянки кабелю, з якої було видалено ізоляцію, при аксіальному переміщенні затискного пристрою (8). 6. Кабельний нарізний з'єднувач за будь-яким із пп. 1-5, який відрізняється тим, що затискний пристрій (8) виконаний з двох частин і містить затискний елемент (14), який має обернену до накидної гайки (3) конічну ділянку і виконане з можливістю аксіального переміщення на цій конічній ділянці затискне кільце (15), причому в робочому положенні між конічною ділянкою і затискним кільцем (15) закріплені або затиснені частини обплетення (7), наприклад дротового обплетення або фольгового обплетення. 7. Кабельний нарізний з'єднувач за будь-яким із пп. 1-6, який відрізняється тим, що накидна гайка секціонована, і перша накидна гайка (3) призначена для фіксації затискного пристрою (8), а розміщена коаксіально до неї друга накидна гайка (10) призначена для взаємодії з першою затискною вставкою (5) та/або ущільнювальним елементом (16), причому перша накидна гайка (3) має зовнішню різьбу (3а), а друга накидна гайка (10) має відповідну комплементарну внутрішню різьбу. 8. Кабельний нарізний з'єднувач за будь-яким із пп. 1-7, який відрізняється тим, що виступ (17) першої або єдиної накидної гайки (3) в робочому положенні справляє затискну дію в аксіальному напрямку на затискний пристрій (8), зокрема на затискне кільце (15). 9. Кабельний нарізний з'єднувач за будь-яким із пп. 1-8, який відрізняється тим, що стопорне кільце або кільце (19) круглого перерізу виконане еластичним. 10. Кабельний нарізний з'єднувач за будь-яким із пп. 1-9, який відрізняється тим, що зворотний виступ (20) охоплює стопорне кільце або кільце круглого перерізу (19) в робочому положенні переважно з перекриттям в аксіальному напрямку. 11. Кабельний нарізний з'єднувач за будь-яким із пп. 1-10, який відрізняється тим, що зворотний виступ (20) обмежує некруглу ділянку вставляння нарізної втулки (2) в аксіальному напрямку. 6 UA 107958 C2 7 UA 107958 C2 8 UA 107958 C2 9 UA 107958 C2 10 UA 107958 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11

Дивитися

Додаткова інформація

Автори англійською

Bartholoma, Mario, Zugel, Fritz, Gotz, Volker, Hoch, Achim

Автори російською

Бартоломе Марио, Цюгель Фритц, Гётц Фолькер, Хох Ахим

МПК / Мітки

МПК: H01R 13/56, H02G 3/06

Мітки: кабельний, пристроєм, затискним, кабелю, нарізний, з'єднувач, обплетення
