E02F 3/30 — з руків’ям, розташованої на стрілі

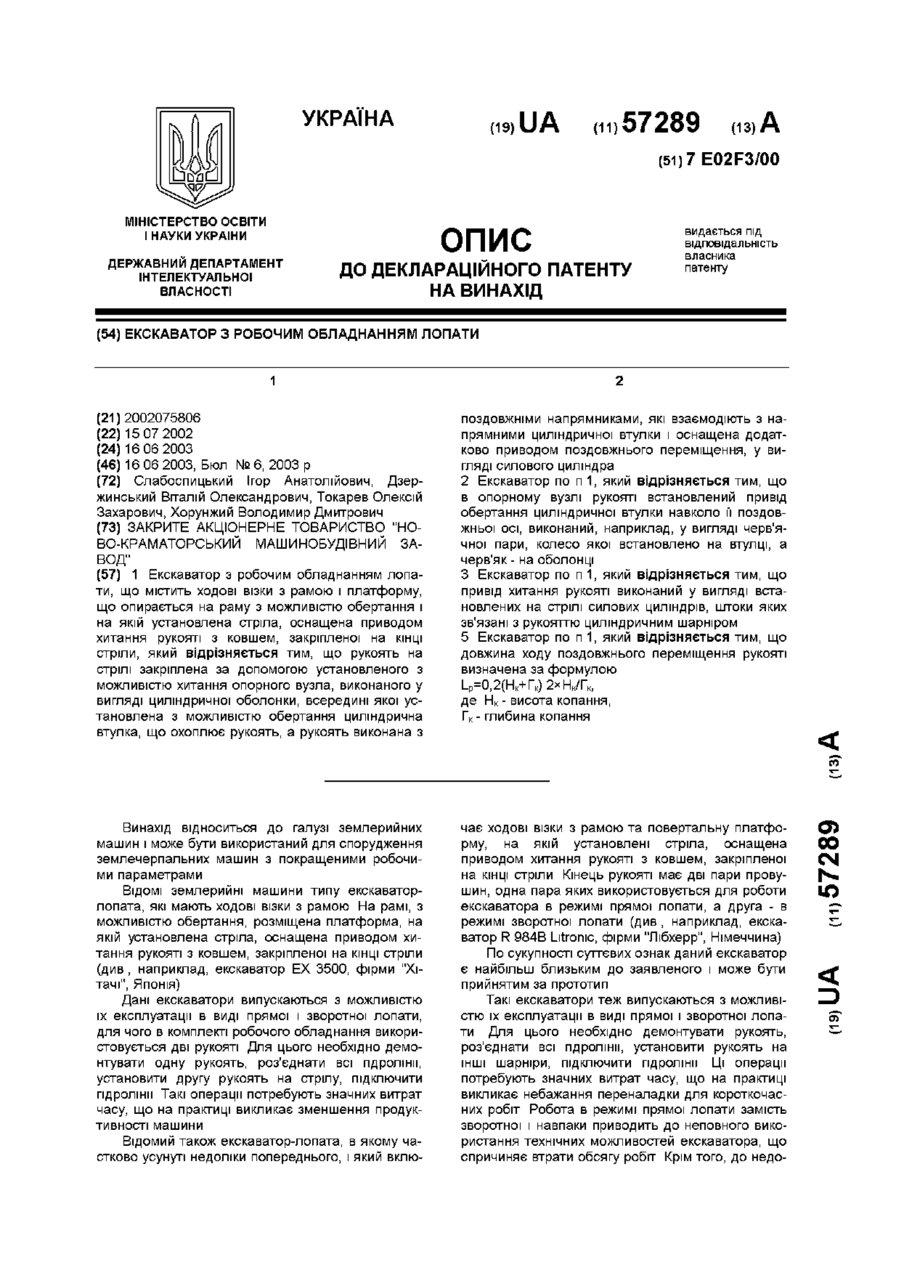

Екскаватор з робочим обладнанням лопати
Номер патенту: 57289
Опубліковано: 15.08.2005
Автори: Дзержинський Віталій Олександрович, Хорунжий Володимир Дмитрович, Слабоспицький Ігор Анатолійович, Токарев Олексій Захарович
МПК: E02F 3/30
Мітки: робочим, обладнанням, екскаватор, лопати
Формула / Реферат:
1. Екскаватор з робочим обладнанням лопати, що містить ходові візки з рамою і платформу, що опирається на раму з можливістю обертання і на якій установлена стріла, оснащена приводом хитання рукояті з ковшем, закріпленої на кінці стріли, який відрізняється тим, що рукоять на стрілі закріплена за допомогою установленого з можливістю хитання опорного вузла, виконаного у вигляді циліндричної оболонки, всередині якої установлена з можливістю...
Робоче обладнання екскаватора-лопати
Номер патенту: 33550
Опубліковано: 15.02.2001
Автори: Бобух Юрій Георгієвич, Калашніков Олег Юрієвич, Токарєв Олексій Захарович, Вакуленко Анатолій Васильович
МПК: E02F 3/30
Мітки: обладнання, робоче, екскаватора-лопати
Текст:
...для запобігання виходу р укояті 5 з сідлового підшипника 4. Упор 9 виконано у вигляді бруска, який закріплено на нижній поверхні рукояті 5 з допомогою осі 10. Упор 9 на осі 10 установлено з можливістю повертання. В робочому стані упор 9 повернутий перпендикулярно поздовжній осі рукояті 5. Довжина упору 9 більша від ширини рукояті, тому при підході до корпусу сідлового підшипника 4 його кінці упираються в бокові щоки корпусу 11 (див. фіг....
