F01D 7/00 — Ротори з лопатками, регульованими під час роботи; механізми управління для цього

Номер патенту: 96312

Опубліковано: 26.01.2015

Автори: Дерев'янко Ольга Володимирівна, Корольов Олександр Вікторович, Дубковський В'ячеслав Олександрович, Погосов Олексій Юрійович

МПК: F01D 7/00

Мітки: роторного, ядерної, установки, насоса, комбінований, системі, підживлення, аварійного, енергетичної, трубопривід, обладнання

Формула / Реферат:

Комбінований турбопривід роторного насоса системи аварійного підживлення обладнання ядерної енергетичної установки, що складається з турбіни тертя і осьової лопатевої парової турбіни, робочі колеса яких розташовані на одному валу в поєднаних між собою через проміжну камеру герметичних корпусах так, що подача вологої пари в турбопривід конструктивно здійснюється спочатку на турбіну тертя, а потім на осьову парову турбіну, який відрізняється...

Номер патенту: 95417

Опубліковано: 25.12.2014

Автори: Погосов Олексій Юрійович, Дерев'янко Ольга Володимирівна, Корольов Олександр Вікторович

МПК: F01D 7/00, F01D 1/00

Мітки: енергетичної, обладнання, турбопривід, технологічного, роторного, насоса, підживлення, установки, композиційний, ядерної

Формула / Реферат:

Композиційний турбопривід роторного насоса підживлення технологічного обладнання ядерної енергетичної установки, що складається з турбіни тертя і осьової лопатевої парової турбіни, роторні робочі колеса яких розташовані на одному валу в поєднаних між собою через проміжну камеру герметичних корпусах так, що подача вологої пари в турбопривід конструктивно здійснюється спочатку на турбіну тертя, який відрізняється тим, що вал на дільниці, що...

Номер патенту: 95093

Опубліковано: 10.12.2014

Автори: Корольов Олександр Вікторович, Погосов Олексій Юрійович, Дерев'янко Ольга Володимирівна

МПК: F01D 1/00, F01D 7/00

Мітки: турбопривід, енергетичної, насоса, роторного, ядерної, систем, технологічних, установки, підживлення, композиційний

Формула / Реферат:

Композиційний турбопривід роторного насоса підживлення технологічних систем ядерної енергетичної установки, що складається з турбіни тертя і осьової парової турбіни в спільному корпусі, робочі колеса котрих розташовані на одному валу, який відрізняється тим, що пристрій додатково містить приєднаний до корпусу приймач з розподільником вологої пари, перший вихід якого з регульованим змінним прохідним перерізом приєднаний до входу турбіни...

Номер патенту: 95092

Опубліковано: 10.12.2014

Автори: Корольов Олександр Вікторович, Дерев'янко Ольга Володимирівна, Погосов Олексій Юрійович

МПК: F01D 7/00, F01D 1/00

Мітки: енергетичної, підживлення, обладнання, турбопривід, роторного, насоса, комбінований, ядерної, установки

Формула / Реферат:

Комбінований турбопривід роторного насоса для підживлення обладнання ядерної енергетичної установки, що складається з розташованих в спільному корпусі турбіни тертя і осьової лопатевої парової турбіни, робочі колеса яких закріплені на одному валу так, що подача вологої пари в турбопривід конструктивно здійснюється спочатку на турбіну тертя, який відрізняється тим, що на виході з турбіни тертя, у порожнині перед входом в лопатеву турбіну,...

Номер патенту: 92070

Опубліковано: 25.07.2014

Автори: Корольов Олександр Вікторович, Дерев'янко Ольга Володимирівна

МПК: F01D 7/00

Мітки: турбопривід, аварійної, подачі, водних, комбінований, середовищ, насоса

Формула / Реферат:

Комбінований турбопривід роторного насоса для аварійної подачі водних середовищ в технологічні системи ядерної енергетичної установки, що складається з турбіни тертя і осьової парової турбіни, який відрізняється тим, що з метою підвищення функціональної надійності пристрою в пускових режимах, обидві турбіни розташовані на одному валу і подача вологої пари конструктивно здійснюється послідовно: спочатку на турбіну тертя, потім на осьову...

Номер патенту: 90089

Опубліковано: 12.05.2014

Автори: Кравченко Ігор Федорович, Козьмін Юрій Димитрович, Коляда Віталій Вікторович, Хусточка Олександр Миколайович

МПК: B64C 13/30, B64C 13/06, B64C 13/32 ...

Мітки: турбореактивний, двоконтурний, двигун

Формула / Реферат:

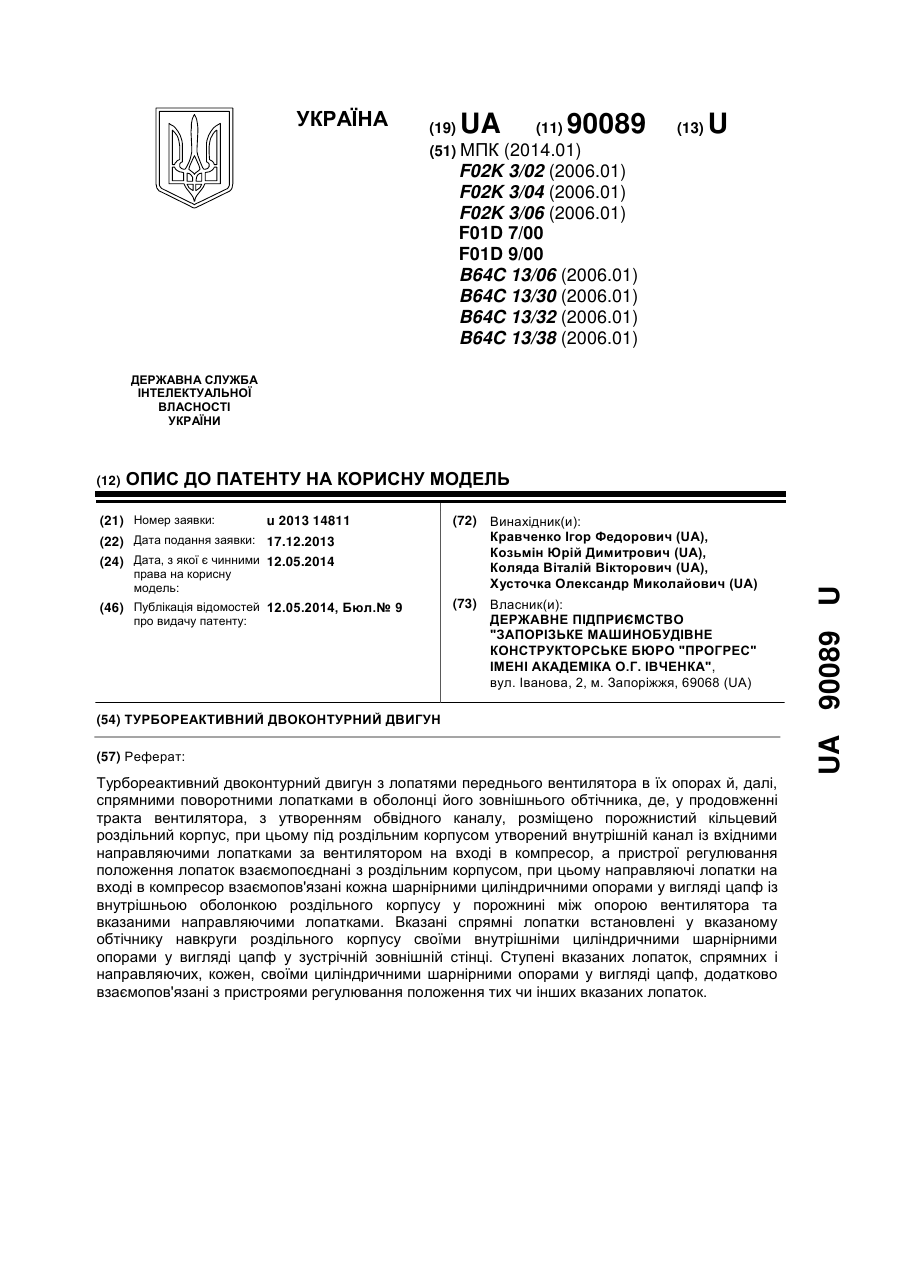

1 Турбореактивний двоконтурний двигун з лопатями переднього вентилятора в їх опорах й, далі, спрямними поворотними лопатками в оболонці його зовнішнього обтічника, де, у продовженні тракта вентилятора, з утворенням обвідного каналу, розміщено порожнистий кільцевий роздільний корпус, при цьому під роздільним корпусом утворений внутрішній канал із вхідними направляючими лопатками за вентилятором на вході в компресор, а пристрої регулювання...

Номер патенту: 83466

Опубліковано: 25.07.2008

Автори: Понтуазо Брюс, Стассен Рішар, Тріконне Ніколя, Лежар Клод

МПК: F01D 7/00, F01D 9/02, F01D 17/00, F01D 5/00 ...

Мітки: лопатки, турбомашині, установки, кутом, важіль, керування

Формула / Реферат:

1. Важіль керування кутом установки лопатки в турбомашині, перший кінець якого змонтований на поворотній осі лопатки так, щоб обертати її, а другий кінець має циліндричний штифт, який встановлений на контрольному кільці, цей штифт фіксується шляхом обтиснення одного з його кінців в отворі другого кінця важеля і містить кільцеподібний фланець, до якого прикладається другий кінець важеля, причому засоби розподілу навантаження розташовані між...

Номер патенту: 72753

Опубліковано: 15.04.2005

Автори: Габрієль Радельжак, Себастьєн Ріссйо, Жан-П'єр Кобе, Антуан Жан, Жеккі Ноде

МПК: F01D 7/00

Мітки: лопаток, положення, регулювання, регульованим, установки, кутом, пристрій

Формула / Реферат:

1. Пристрій для регулювання положення лопаток з регульованим кутом установки в турбомашині, що містить тягу (20), спряжувальні засоби (24, 32), які утворюють шарнірне з'єднання між першою кінцевою частиною (20а) тяги і поворотним кільцем (30), і засоби (40, 46) фіксації другої кінцевої частини (20b) тяги на хвостовику (12) регульованої лопатки (10),який відрізняється тим, що спряжувальні засоби містять палець (24), який проходить крізь...

Номер патенту: 72088

Опубліковано: 17.01.2005

Автор: Дихановський Віктор Миколайович

МПК: F01D 7/00

Мітки: лопатки, флюгерної, спосіб, атаки, заданого, осьової, кута, турбомашині, настроювання

Формула / Реферат:

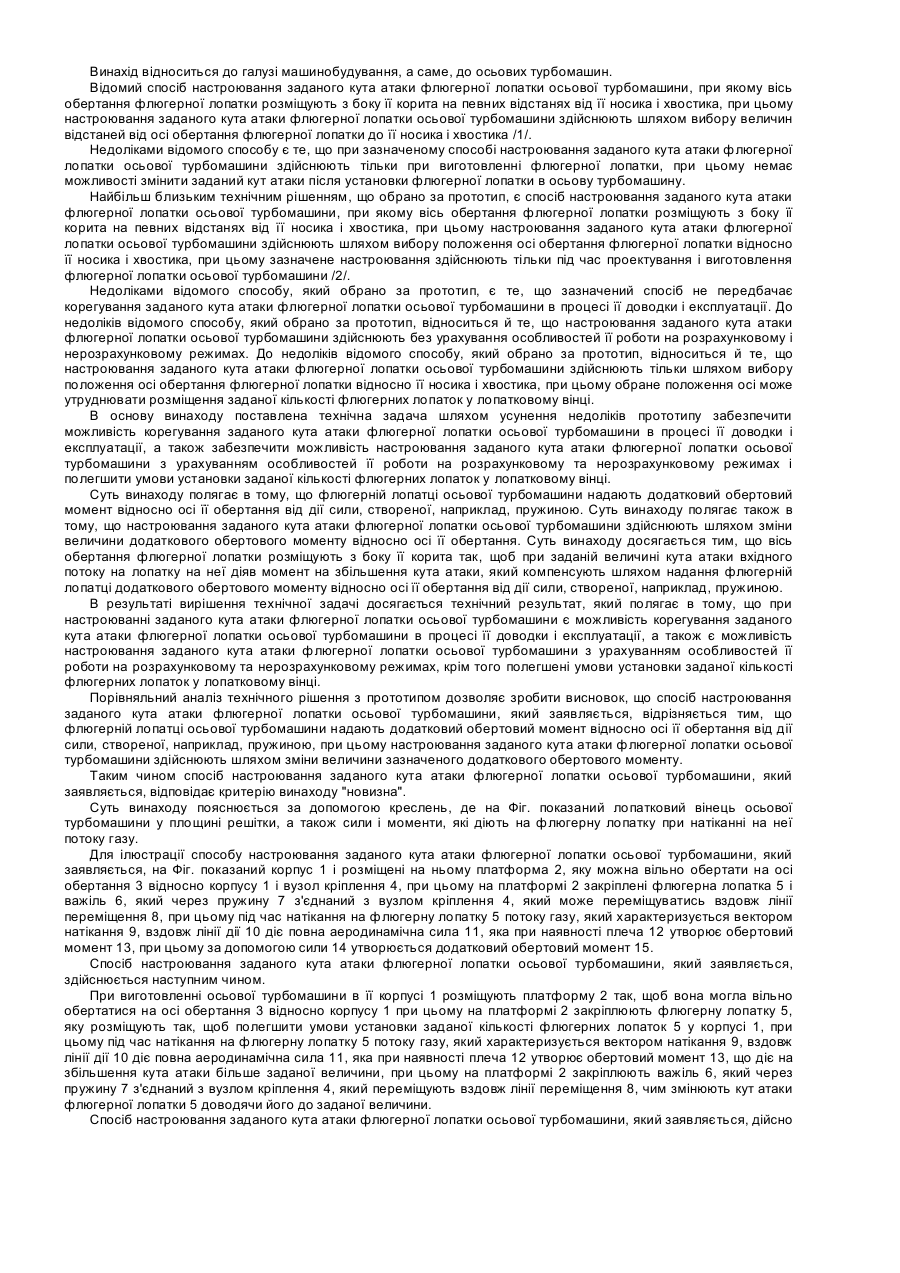

1. Спосіб настроювання заданого кута атаки флюгерної лопатки осьової турбомашини, при якому вісь обертання флюгерної лопатки розміщують з боку її корита на певних відстанях від її носика і хвостика, який відрізняється тим, що флюгерній лопатці осьової турбомашини надають додаткового обертового моменту відносно осі її обертання від дії сили, створеної, наприклад, пружиною.2. Спосіб за п. 1, який відрізняється тим, що настроювання...

Номер патенту: 61012

Опубліковано: 15.10.2003

Автор: Дихановський Віктор Миколайович

МПК: F01D 7/00, F01D 9/02

Мітки: турбомашині, флюгерних, регулювання, допомогою, осьової, спосіб, лопаток

Формула / Реферат:

1. Спосіб регулювання осьової турбомашини, при якому лопатки повертають навколо осей їх обертання, які проходять від внутрішньої до зовнішньої поверхонь проточної частини осьового компресора, і встановлюють так, щоб величини кутів атаки вхідного потоку на лопатки були такими, при яких забезпечується поворот потоку після лопаток на потрібний кут без великих відривів потоку з лопаток, який відрізняється тим, що лопатки обертають від дії повної...

Номер патенту: 23945

Опубліковано: 16.04.2001

Автори: Смірнов Станіслав Іванович, Безверхий Валерій Іванович, Сілант'єв Олег Володимирович, Романова Таісія Василівна

МПК: F01D 7/00, F04D 27/00

Мітки: турбомашині, лопаток, осьової, механізм, повороту

Формула / Реферат:

1. Механизм поворота лопаток осевой турбомашины, содержащий подвижное синхронизирующее кольцо, соединенное с цапфами поворотных лопаток и основным пневмоприводом, соединенным с проточной частью компрессора, отличающийся тем, что он содержит дополнительный пневмопривод, расположенный диаметрально противоположно основному и выполненный без управляющего цилиндра, при этом для синхронизации работы пневмоприводов их подпоршневые полости соединены...
