Пристрій для регулювання положення лопаток з регульованим кутом установки

1. Пристрій для регулювання положення лопаток з регульованим кутом установки в турбомашині, що містить тягу (20), спряжувальні засоби (24, 32), які утворюють шарнірне з'єднання між першою кінцевою частиною (20а) тяги і поворотним кільцем (30), і засоби (40, 46) фіксації другої кінцевої частини (20b) тяги на хвостовику (12) регульованої лопатки (10),

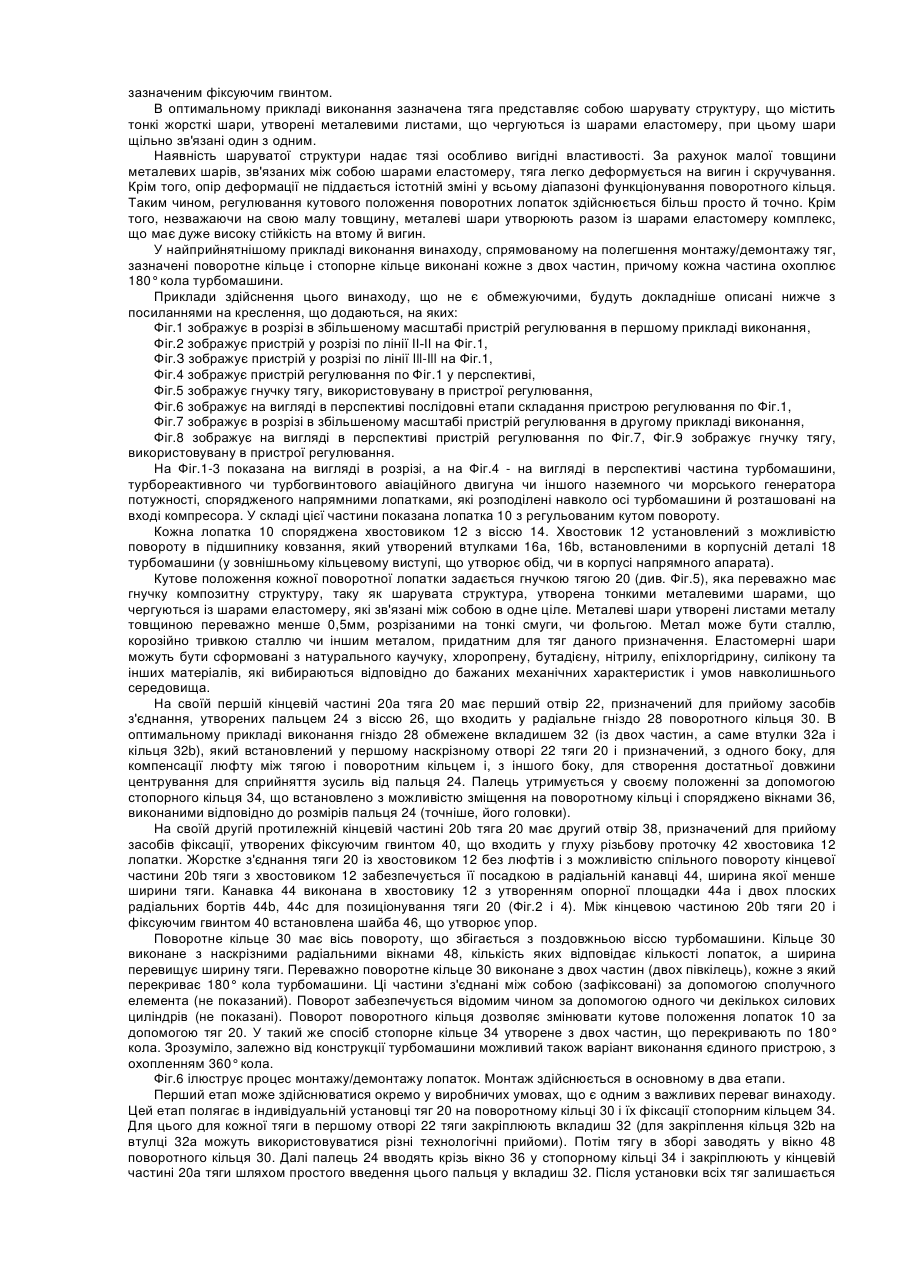

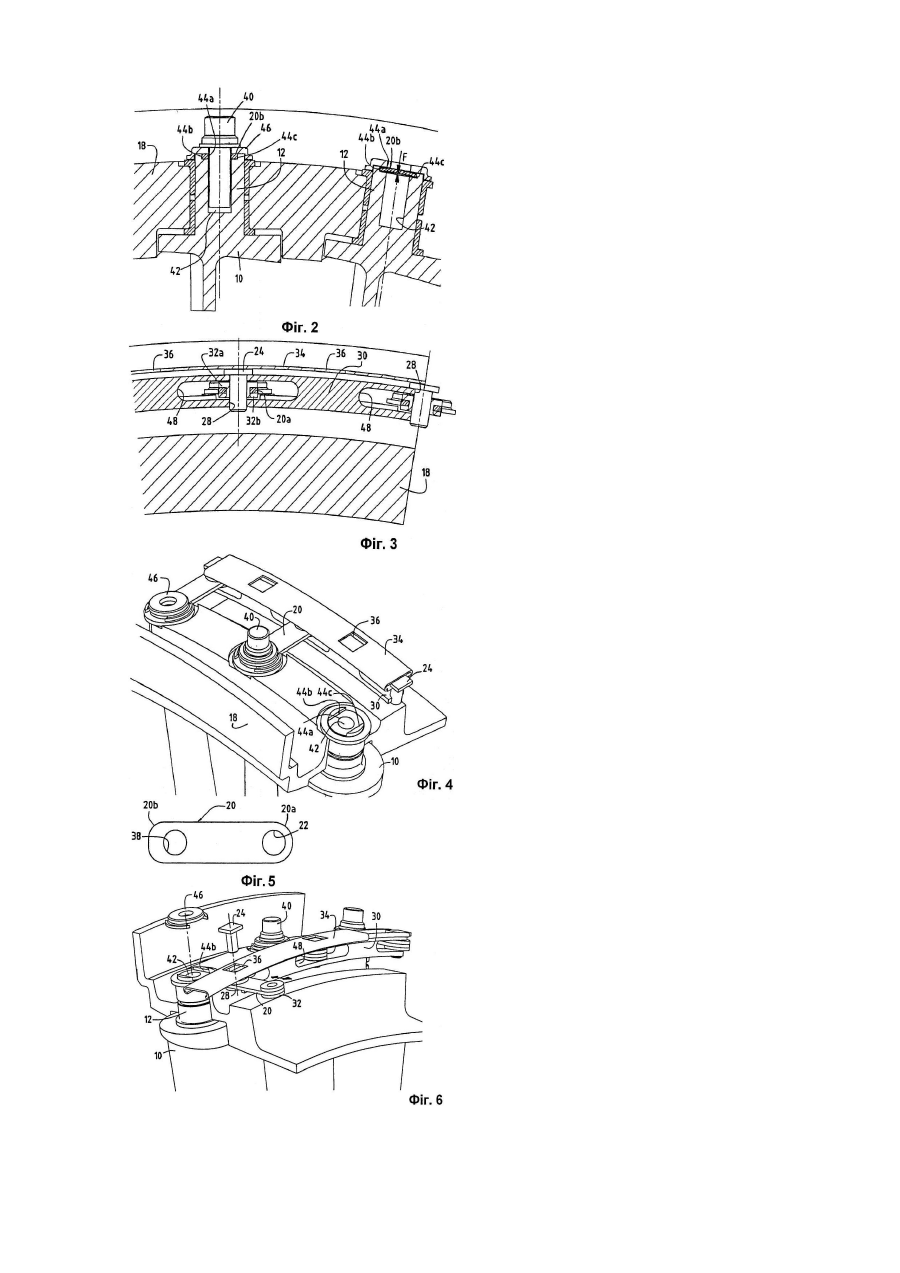

який відрізняється тим, що спряжувальні засоби містять палець (24), який проходить крізь перший наскрізний отвір (22), виконаний у  першій кінцевій частині тяги, і входить у радіальне гніздо (28) у  поворотному кільці, причому  палець утримується у своєму положенні стопорним кільцем (34), спорядженим вікнами (36) для проходу пальців і встановленим з можливістю зміщення на  поворотному кільці,  засоби фіксації містять фіксуючий гвинт (40), що проходить крізь другий наскрізний отвір (38), виконаний у  другій кінцевій частині тяги, і входить у проточку (42)  хвостовика регульованої лопатки, при цьому пристрій додатково містить засоби (44; 52, 54) для утримання  тяги на  хвостовику лопатки з можливістю їх спільного повороту без люфту.

2. Пристрій за п.1, який відрізняється тим, що  засоби утримання без люфту містять радіальну канавку (44), виконану в  хвостовику лопатки, причому ширина  канавки менша від ширини  другої кінцевої частини тяги, для розташування якої і призначена  канавка.

3. Пристрій за п.2, який відрізняється тим, що  канавка виконана зігнутою відносно своєї поздовжньої осі.

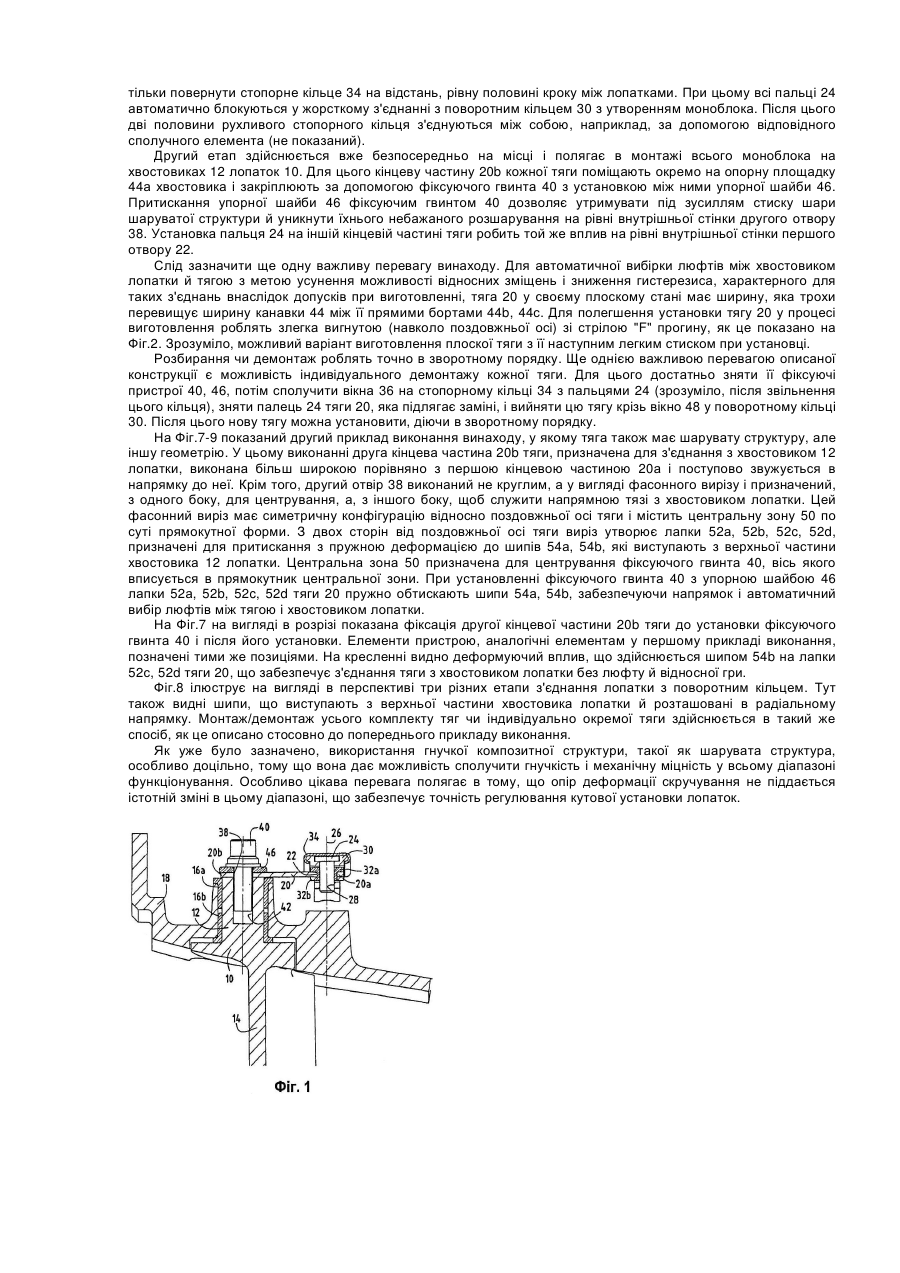

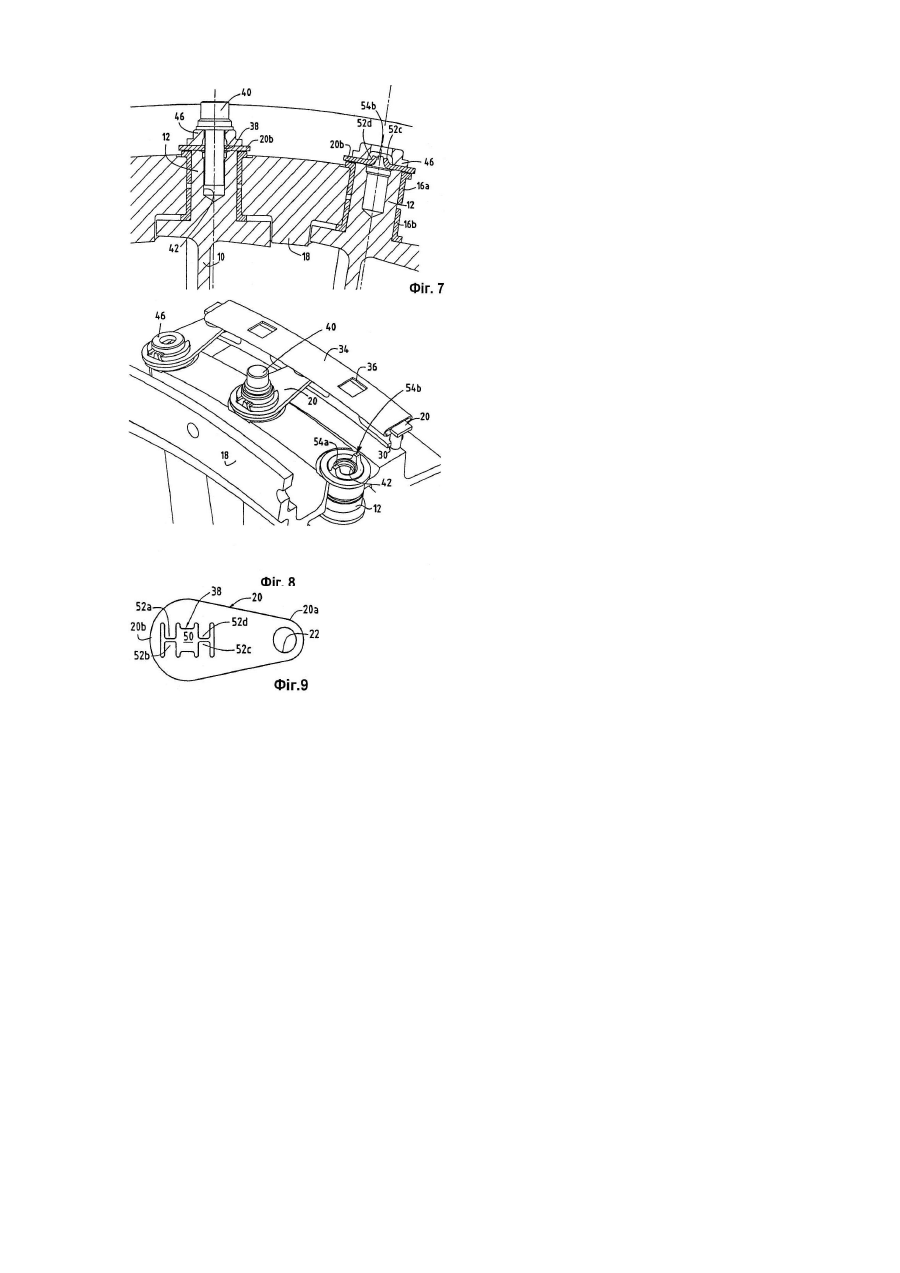

4. Пристрій за п.1, який відрізняється тим, що  засоби утримання без люфту містять щонайменше один шип (54а, 54b), виконаний у  хвостовику лопатки з можливістю взаємодії з лапками (52а, 52b, 52с, 52d), утвореними за допомогою  вирізу в  другій кінцевій частині тяги.

5. Пристрій за п.4, який відрізняється тим, що  виріз, який оточує  лапки, виконаний по обидва боки від центральної поздовжньої осі тяги і по обидва боки від центральної, по суті прямокутної зони (50), призначеної для забезпечення центрування  фіксуючого гвинта.

6. Пристрій за п.4, який відрізняється тим, що  тяга на рівні своєї другої кінцевої частини (20b) містить частину більшої ширини, ніж її перша кінцева частина (20а), у яку вона поступово переходить.

7. Пристрій за п. 1, який відрізняється тим, що  радіальне гніздо обмежене вкладишем (32а, 32b), укріпленим у  першому отворі тяги.

8. Пристрій за п.1, який відрізняється тим, що  засоби фіксації додатково містять упор (46), розміщений між  другою кінцевою частиною тяги й  фіксуючим гвинтом і призначений для утримання тяги (20), притиснутої до хвостовика (12) лопатки.

9. Пристрій за п. 1, який відрізняється тим, що  тяга являє собою шарувату структуру, що містить тонкі жорсткі шари, утворені металевими листами, які чергуються із шарами еластомеру, при цьому шари щільно зв'язані один з одним.

10. Пристрій за будь-яким з пп.1-9, який відрізняється тим, що  поворотне кільце і стопорне кільце виконані кожне з двох частин, причому кожна частина охоплює 180° кола турбомашини.
