F16C 33/46 — сепаратори для роликових і голчастих підшипників

Номер патенту: 102684

Опубліковано: 12.08.2013

Автори: Масон Майкл, Хуббард Пол А.

МПК: F16C 33/46, B61F 15/00, F16C 19/34, F16C 33/58 ...

Мітки: роликопідшипника, вузол, варіанти, конічного

Формула / Реферат:

1. Вузол конічного роликопідшипника, який містить:внутрішнє кільце підшипника, що має звернену назовні доріжку кочення; зовнішнє кільце підшипника, що має звернену всередину доріжку кочення; розпірку, розташовану поруч із внутрішнім кільцем підшипника; конічні роликові елементи, розташовані між зверненою назовні доріжкою кочення та зверненою всередину доріжкою кочення і такі, що входять з ними у контакт; і...

Номер патенту: 93942

Опубліковано: 25.03.2011

Автори: Масон Майкл, Рід Мартін Ерл

МПК: F16C 33/46, F16C 19/34

Мітки: сепаратором, варіанти, ролікопідшипник, конічний, поліпшеним

Формула / Реферат:

1. Вузол конічного роликопідшипника, який містить:внутрішнє кільце, яке має на собі повернуту назовні доріжку котіння, зовнішнє кільце, яке має на собі повернуту усередину доріжку котіння, і розміщені між ними конічні роликові елементи, які перебувають у контакті з внутрішнім і зовнішнім кільцями, і сепаратор для забезпечення розділяння і вирівнювання у просторі роликових елементів, причому сепаратор має, по суті, циліндричну...

Номер патенту: 50093

Опубліковано: 25.05.2010

Автори: Алефіренко Валерій Юрійович, Гайдамака Анатолій Володимирович

МПК: F16C 33/46

Мітки: роликопідшипника, сепаратор

Формула / Реферат:

Сепаратор роликопідшипника, що містить два кільця з порожнинами та поперечними перегородками, число яких дорівнює числу гнізд, перемички зі ступінчастими виступами, який відрізняється тим, що всі сторони гнізд мають хвильовий контур, причому опуклі поверхні контурів розташовані посередині, а угнуті поверхні контурів розташовані по краях гнізд, а на поверхнях тертя кілець з боку кожного гнізда виконані канавки.

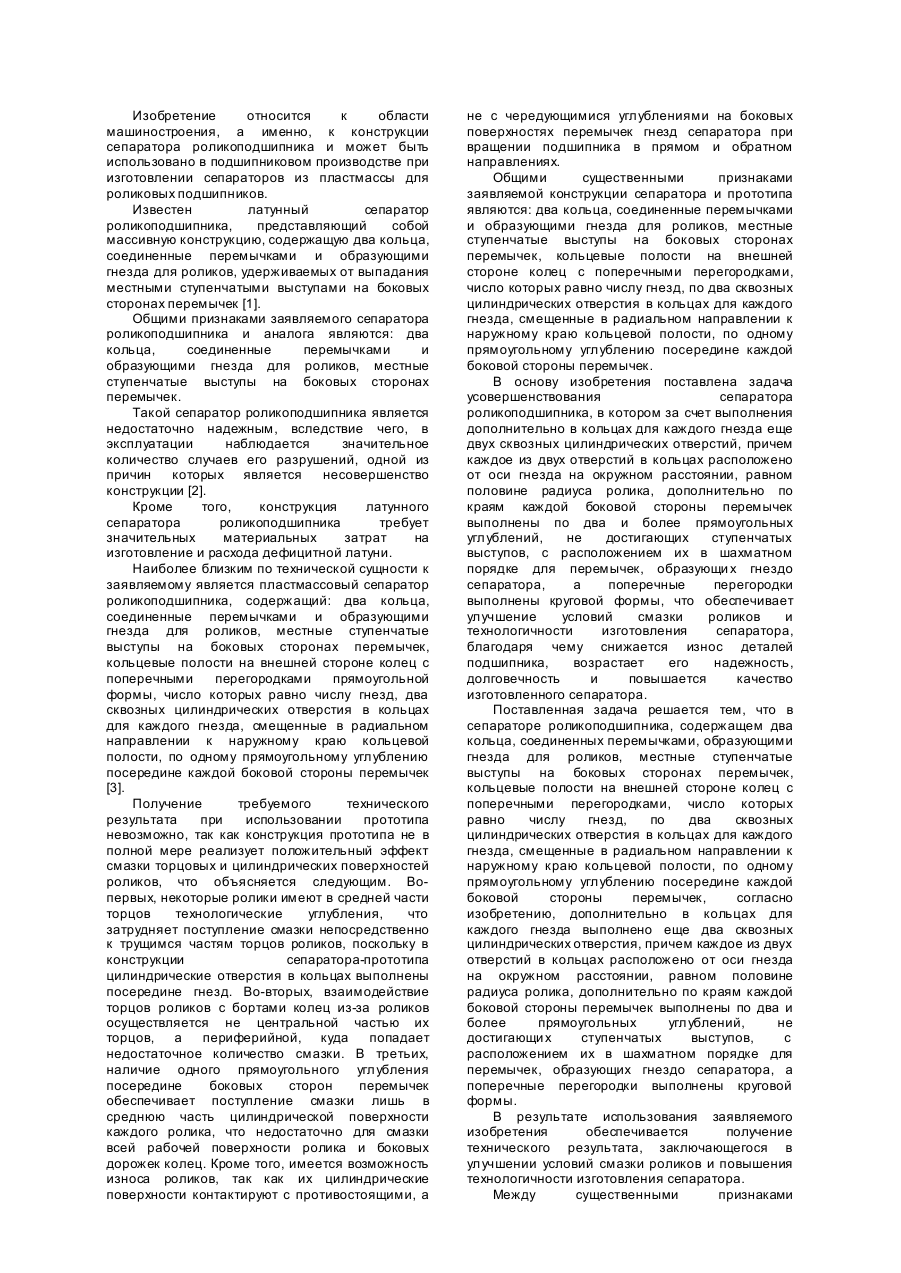

Номер патенту: 20679

Опубліковано: 02.09.1997

Автори: Гайдамака Анатолій Володимирович, Андрієвський Володимир Григорович

МПК: F16C 33/46

Мітки: роликопідшипника, сепаратор

Формула / Реферат:

Сепаратор роликоподшипника, содержащий два кольца, соединенные перемычками и образую­щими гнезда для роликов, местные ступенчатые выступы на боковых сторонах перемычек, кольце­вые полости на внешней стороне колец с попереч­ными перегородками, число которых равно числу гнезд, по два сквозных цилиндрических отверстия вкольцах для каждого гнезда, смещенные в ради­альном направлении к наружному краю кольцевой полости, по одному прямоугольному...
