Сепаратор роликопідшипника
Номер патенту: 50093
Опубліковано: 25.05.2010
Автори: Алефіренко Валерій Юрійович, Гайдамака Анатолій Володимирович
Формула / Реферат
Сепаратор роликопідшипника, що містить два кільця з порожнинами та поперечними перегородками, число яких дорівнює числу гнізд, перемички зі ступінчастими виступами, який відрізняється тим, що всі сторони гнізд мають хвильовий контур, причому опуклі поверхні контурів розташовані посередині, а угнуті поверхні контурів розташовані по краях гнізд, а на поверхнях тертя кілець з боку кожного гнізда виконані канавки.
Текст

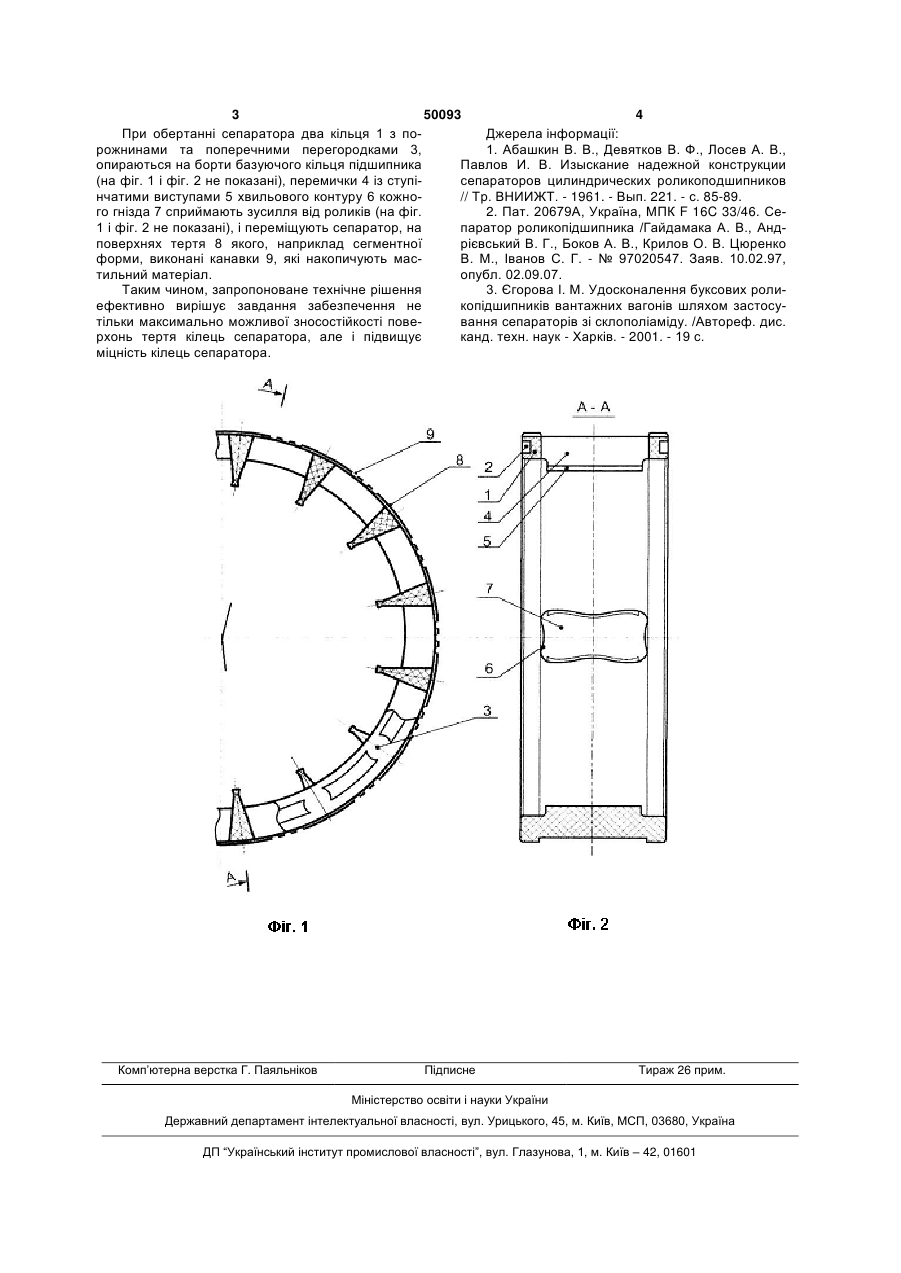

Сепаратор роликопідшипника, що містить два кільця з порожнинами та поперечними перегородками, число яких дорівнює числу гнізд, перемички зі ступінчастими виступами, який відрізняється тим, що всі сторони гнізд мають хвильовий контур, причому опуклі поверхні контурів розташовані посередині, а угнуті поверхні контурів розташовані по краях гнізд, а на поверхнях тертя кілець з боку кожного гнізда виконані канавки. (19) (21) u200912229 (22) 27.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ГАЙДАМАКА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, АЛЕФІРЕНКО ВАЛЕРІЙ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 50093 4 При обертанні сепаратора два кільця 1 з поДжерела інформації: рожнинами та поперечними перегородками 3, 1. Абашкин В. В., Девятков В. Ф., Лосев А. В., опираються на борти базуючого кільця підшипника Павлов И. В. Изыскание надежной конструкции (на фіг. 1 і фіг. 2 не показані), перемички 4 із ступісепараторов цилиндрических роликоподшипников нчатими виступами 5 хвильового контуру 6 кожно// Тр. ВНИИЖТ. - 1961. - Вып. 221. - с. 85-89. го гнізда 7 сприймають зусилля від роликів (на фіг. 2. Пат. 20679А, Україна, МПК F 16C 33/46. Се1 і фіг. 2 не показані), і переміщують сепаратор, на паратор роликопідшипника /Гайдамака А. В., Андповерхнях тертя 8 якого, наприклад сегментної рієвський В. Г., Боков А. В., Крилов О. В. Цюренко форми, виконані канавки 9, які накопичують масВ. М., Іванов С. Г. - № 97020547. Заяв. 10.02.97, тильний матеріал. опубл. 02.09.07. Таким чином, запропоноване технічне рішення 3. Єгорова І. М. Удосконалення буксових ролиефективно вирішує завдання забезпечення не копідшипників вантажних вагонів шляхом застосутільки максимально можливої зносостійкості повевання сепараторів зі склополіаміду. /Автореф. дис. рхонь тертя кілець сепаратора, але і підвищує канд. техн. наук - Харків. - 2001. - 19 с. міцність кілець сепаратора. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCage of roller bearing
Автори англійськоюHaidamaka Anatolii Volodymyrovych, Alefirenko Valerii Yuriiovych
Назва патенту російськоюСепаратор роликоподшипника
Автори російськоюГайдамака Анатолий Владимирович, Алефиренко Валерий Юрьевич
МПК / Мітки
МПК: F16C 33/46
Мітки: роликопідшипника, сепаратор
