F16C 33/58 — поверхні кочення; кільця підшипників кочення

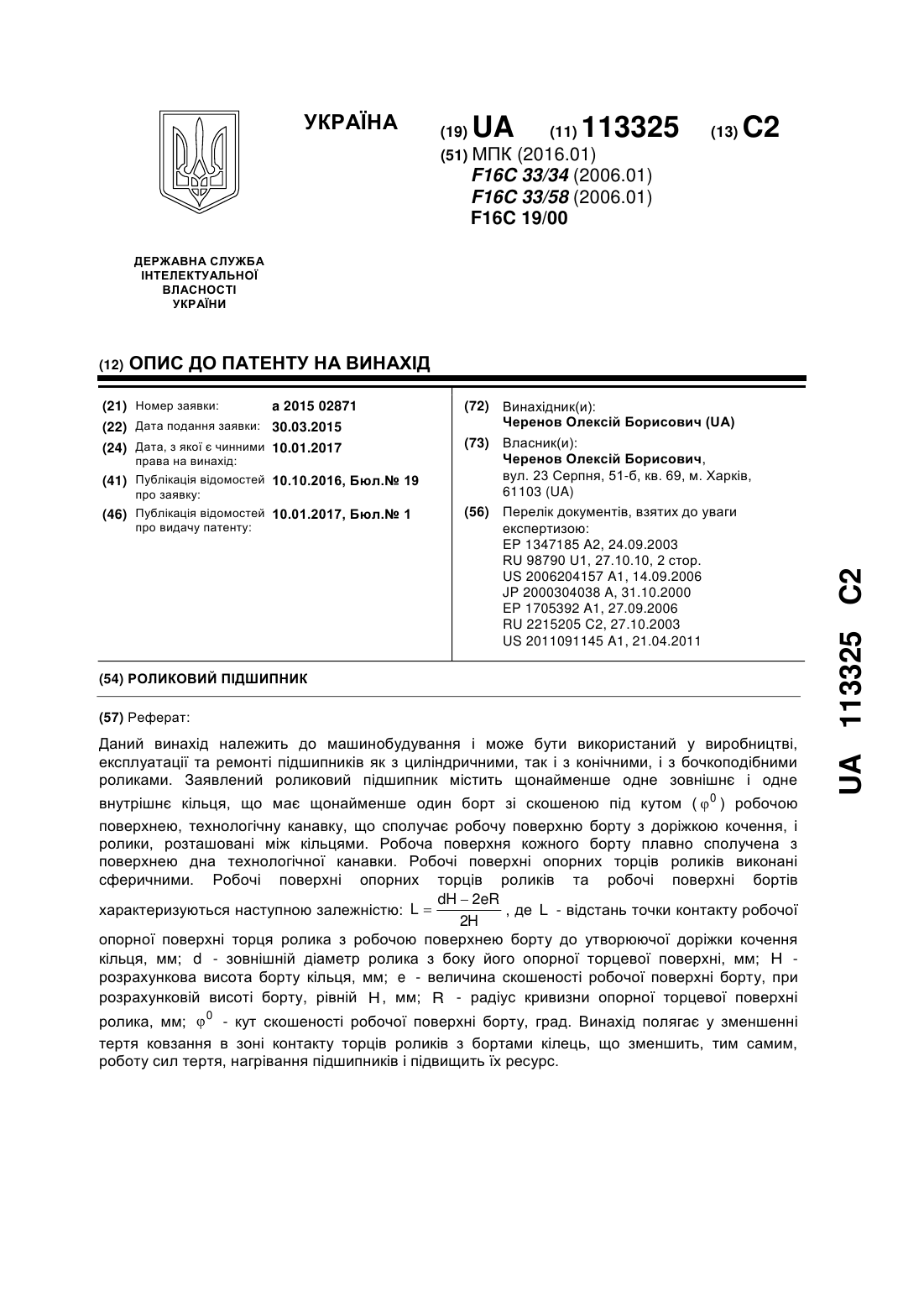

Номер патенту: 113325

Опубліковано: 10.01.2017

Автор: Черенов Олексій Борисович

МПК: F16C 33/34, F16C 19/00, F16C 33/58 ...

Мітки: роликовий, підшипник

Формула / Реферат:

1. Роликовий підшипник, що містить щонайменше одне зовнішнє і одне внутрішнє кільця, що має щонайменше один борт зі скошеною під кутом () робочою поверхнею, технологічну канавку, що сполучає робочу поверхню борту з доріжкою кочення, і ролики, розташовані між кільцями, який відрізняються тим, що робоча поверхня кожного борту плавно сполучена з поверхнею дна технологічної...

Номер патенту: 110341

Опубліковано: 25.12.2015

Автори: Хаббард Пол А., Масон Майкл А.

МПК: F16C 19/34, F16C 33/58, B61F 15/00, F16C 33/76 ...

Мітки: роликового, прокладки, підшипника, вузол, кільцевої

Формула / Реферат:

1. Підшипниковий вузол, який міститьвісь, що міститькінцеву частину першого діаметра, цапфу на кінцевій частині осі;виступ, прилеглий до цапфи, і другу, більшого діаметра, частину осі, прилеглу до виступу;підшипниковий вузол, надітий на цапфу;кришку підшипника, закріплену на кінцевій частині осі для фіксації підшипникового вузла на цапфі;підшипниковий вузол містить:кільцеву прокладку, прилеглу...

Номер патенту: 108788

Опубліковано: 10.06.2015

Автор: Черенов Олексій Борисович

МПК: F16C 33/34, F16C 33/58, F16C 19/22 ...

Мітки: ролікопідшипник

Формула / Реферат:

1. Роликопідшипник, що містить щонайменше одне зовнішнє кільце, щонайменше одне внутрішнє кільце і ролики зі сферичними поверхнями торців, який відрізняється тим, що робочі поверхні бортів зовнішнього і/або внутрішнього кілець виконані у вигляді частини поверхні тора таким чином, що вони плавно переходять у поверхні виточок, виконаних на робочих циліндричних поверхнях кілець, при цьому відстань між площинами симетрії сферичної поверхні торця...

Номер патенту: 91168

Опубліковано: 25.06.2014

Автор: Гайдамака Анатолій Володимирович

МПК: F16C 33/58

Мітки: вантажності, межах, полімерним, сепаратором, конструкції, циліндричний, заданого, цільної, габариту, ролікопідшипник, максимально

Формула / Реферат:

Циліндричний роликопідшипник максимальної вантажності в межах заданого габариту з полімерним сепаратором цільної конструкції для опорних вузлів колісних пар залізничних вагонів, що складається із зовнішнього і внутрішнього кілець, роликів, полімерного сепаратора цільної конструкції, який відрізняється тим, що сепаратор виконаний з шістнадцятьма вікнами для роликів, на перемичках розміщені кінцеві уступи трикутної форми для утримання роликів...

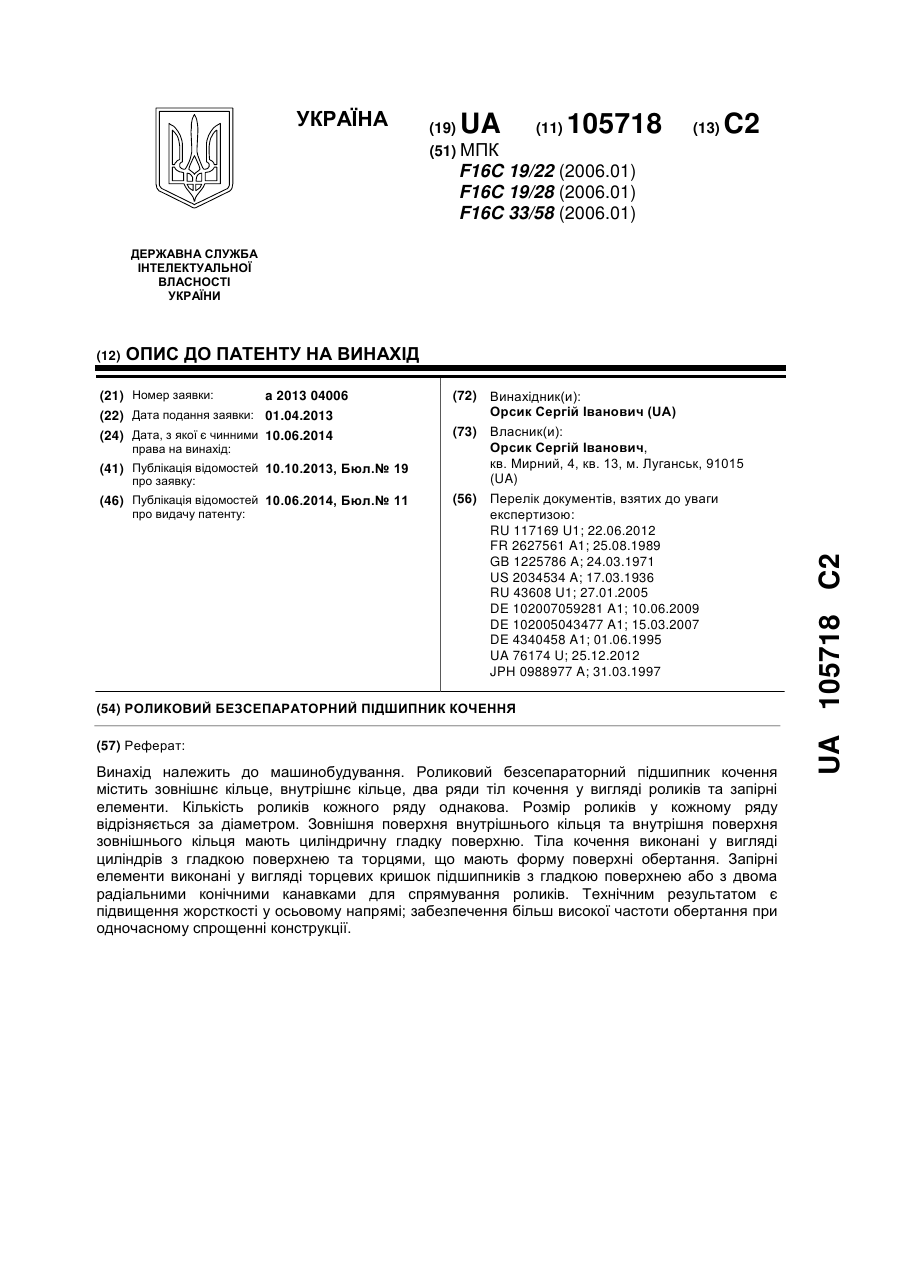

Номер патенту: 105718

Опубліковано: 10.06.2014

Автор: Орсик Сергій Іванович

МПК: F16C 33/58, F16C 19/22, F16C 19/28 ...

Мітки: підшипник, безсепараторний, кочення, роликовий

Формула / Реферат:

1. Роликовий безсепараторний підшипник кочення, що містить зовнішнє кільце, внутрішнє кільце, розташовані одні над одними ряди тіл кочення у вигляді роликів та запірні елементи, причому кількість роликів кожного ряду однакова, а розмір роликів у кожному ряду відрізняється за діаметром, який відрізняється тим, що зовнішня поверхня внутрішнього кільця та внутрішня поверхня зовнішнього кільця мають циліндричну гладку поверхню, а тіла кочення...

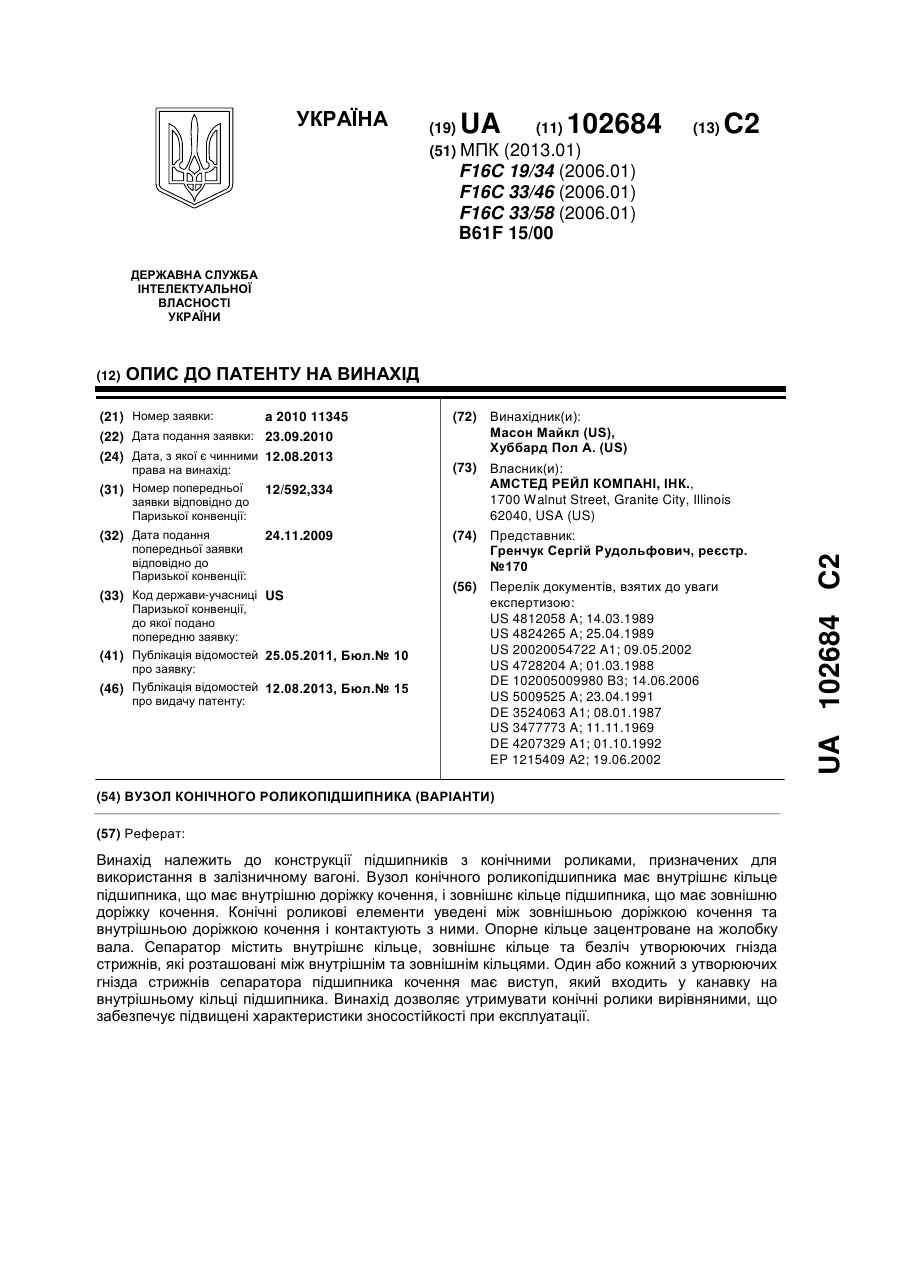

Номер патенту: 102684

Опубліковано: 12.08.2013

Автори: Хуббард Пол А., Масон Майкл

МПК: B61F 15/00, F16C 33/46, F16C 19/34 ...

Мітки: вузол, роликопідшипника, варіанти, конічного

Формула / Реферат:

1. Вузол конічного роликопідшипника, який містить:внутрішнє кільце підшипника, що має звернену назовні доріжку кочення; зовнішнє кільце підшипника, що має звернену всередину доріжку кочення; розпірку, розташовану поруч із внутрішнім кільцем підшипника; конічні роликові елементи, розташовані між зверненою назовні доріжкою кочення та зверненою всередину доріжкою кочення і такі, що входять з ними у контакт; і...

Номер патенту: 101745

Опубліковано: 25.04.2013

Автори: Месон Майкл, Хаббард Пол А.

МПК: F16C 33/58

Мітки: роликового, вузол, підшипника, кільця, підкладного

Формула / Реферат:

1. Комбінація осі і підшипникового вузла, де вісь містить:кінцеву ділянку, що має перший діаметр,цапфу на кінцевій ділянці осі,виступ, що прилягає до цапфи,і другу ділянку осі більшого діаметра, що прилягає до виступу, де комбінація містить:підшипниковий вузол, що розташований навколо цапфи,торцеву кришку підшипника, прикріплену до кінцевої ділянки осі для закріплення підшипникового вузла на...

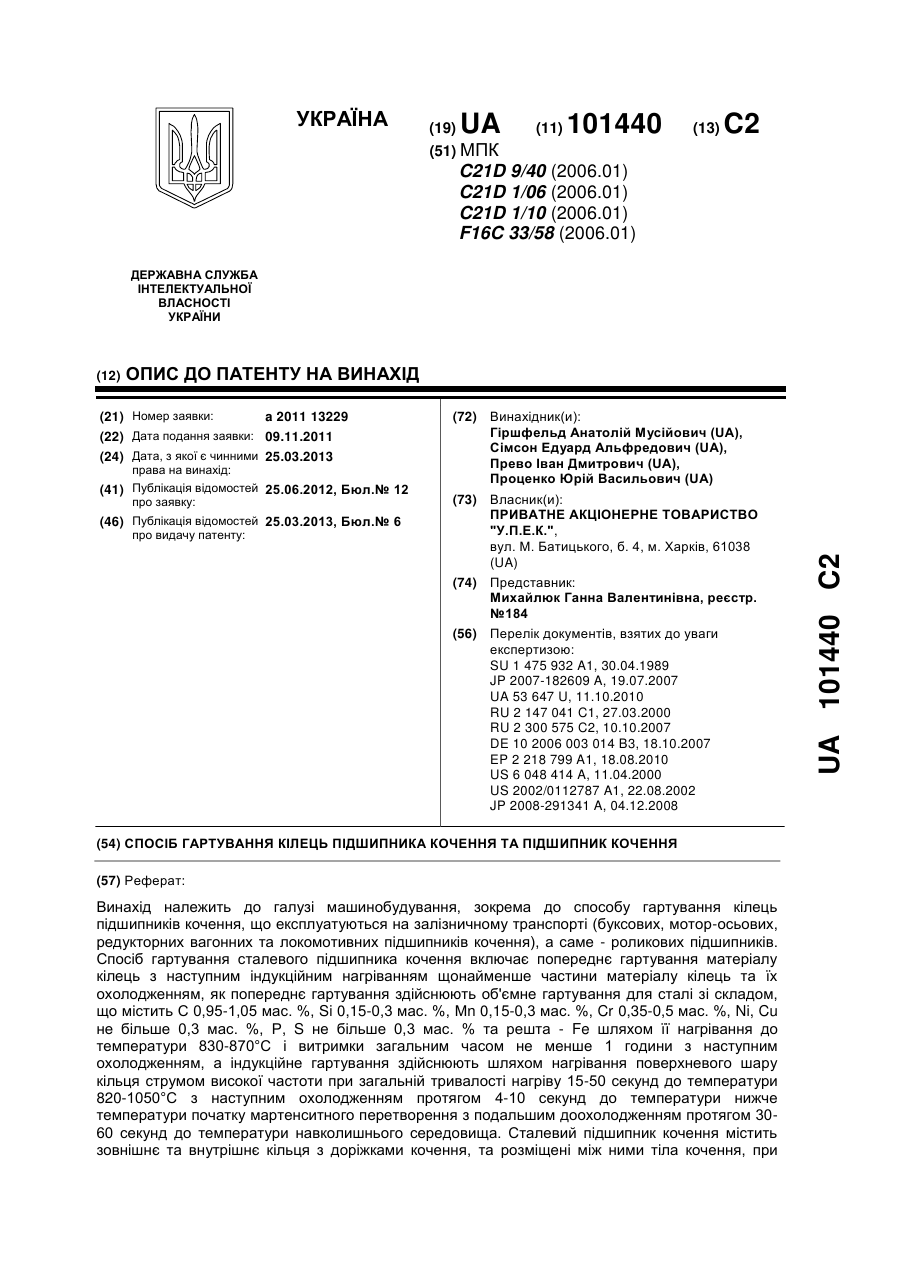

Номер патенту: 101440

Опубліковано: 25.03.2013

Автори: Прево Іван Дмитрович, Проценко Юрій Васильович, Сімсон Едуард Альфредович, Гіршфельд Анатолій Мусійович

МПК: C21D 1/10, C21D 1/06, C21D 9/40 ...

Мітки: кілець, підшипник, гартування, спосіб, кочення, підшипника

Формула / Реферат:

1. Спосіб гартування сталевого підшипника кочення, що включає попереднє гартування матеріалу його кілець з наступним індукційним нагріванням щонайменше частини матеріалу кілець та їх охолодженням, який відрізняється тим, що як попереднє гартування здійснюють об'ємне гартування кілець сталі зі складом, що містить С 0,95-1,05 мас. %, Si 0,15-0,3 мас. %, Μn 0,15-0,3 мас. %, Cr 0,35-0,5 мас. %, Ni, Сu не більше 0,3 мас. %, Ρ, S не...

Номер патенту: 69433

Опубліковано: 25.04.2012

Автори: Колесніков Володимир Петрович, Ярема Роман Ярославович, Роневич Володимир Іванович

МПК: F16C 33/58

Мітки: кілець, внутрішніх, установка, відновлювання, підшипника, буксового

Формула / Реферат:

1. Установка для відновлювання внутрішніх кілець буксового підшипника, що містить встановлені по ходу технологічного процесу системи попередньої підготовки, електрохімічної підготовки та електролітичного осадження, яка відрізняється тим, що встановлена з можливістю автоматичного керування, а система електролітичного осадження включає пристрій для відновлювання внутрішніх кілець підшипника з двигуном асинхронним, ємність електроліту...

Номер патенту: 69432

Опубліковано: 25.04.2012

Автори: Роневич Володимир Іванович, Колесніков Володимир Петрович, Ярема Роман Ярославович, Дьомін Ростислав Юрійович

МПК: F16C 33/58

Мітки: відновлювання, спосіб, кілець, буксового, підшипника, внутрішніх

Формула / Реферат:

Спосіб відновлювання внутрішніх кілець буксового підшипника, при якому на внутрішню поверхню внутрішнього кільця осаджують електролітичне покриття, який відрізняється тим, що як електролітичне покриття вибирають сплав залізо-цинк, який отримують шляхом розряду катіонів заліза та катіонів цинку, які надходять із залізо-цинкового електроліту та за рахунок розчинення анода.

Номер патенту: 50088

Опубліковано: 25.05.2010

Автор: Гайдамака Анатолій Володимирович

МПК: F16C 19/00, F16C 33/58

Мітки: ролікопідшипник, циліндричний

Формула / Реферат:

Роликопідшипник циліндричний, що складається із зовнішнього двобортного і внутрішнього однобортного кілець, роликів, сепаратора, причому внутрішнє кільце має окремо виконаний борт у вигляді упорного кільця, який відрізняється тим, що з боку меншого діаметра посередині упорного кільця виконана кільцева канавка прямокутної форми.

Номер патенту: 78289

Опубліковано: 15.03.2007

Автори: Марчук Віктор Іванович, Манаков Олександр Олексійович, Заблоцький Валентин Юрійович

МПК: B21H 1/00, F16C 33/58

Мітки: виготовлення, підшипників, кілець, спосіб

Формула / Реферат:

Спосіб виготовлення кілець підшипників, що включає отримання методом холодного об'ємного штампування заготовки у вигляді зрізаного конуса з наскрізним осьовим отвором та наступні операції різання, який відрізняється тим, що під час об'ємного штампування поверхню заготовки виготовляють ступінчастої форми, а операції різання включають токарну обробку зовнішньої і внутрішньої поверхонь заготовки, при цьому на останній заготовку розрізають...

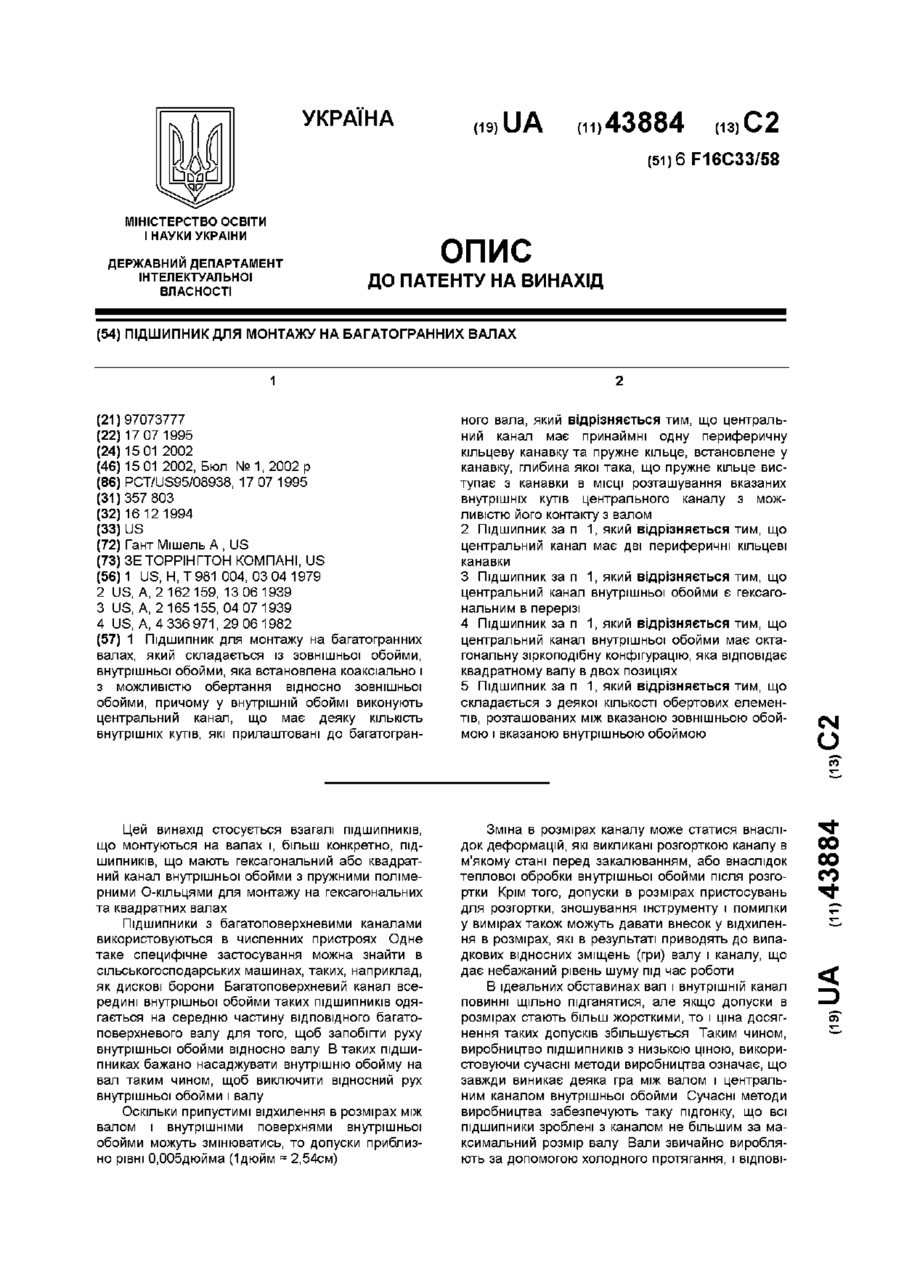

Номер патенту: 43884

Опубліковано: 15.01.2002

Автор: Гант Мішель А.

МПК: F16C 33/58

Мітки: підшипник, монтажу, багатогранних, валах

Формула / Реферат:

1. Підшипник для монтажу на багатогранних валах, який складається із зовнішньої обойми, внутрішньої обойми, яка встановлена коаксіально і з можливістю обертання відносно зовнішньої обойми, причому у внутрішній обоймі виконують центральний канал, що має деяку кількість внутрішніх кутів, які прилаштовані до багатогранного вала, який відрізняється тим, що центральний канал має принаймні одну периферичну кільцеву канавку та пружне кільце,...

Номер патенту: 6983

Опубліковано: 31.03.1995

Автори: Дзюба Юрій Володимирович, Дзюба Вячеслав Володимирович, Дзюба Володимир Федорович

МПК: F16C 19/22, F16C 33/58, F16C 33/30 ...

Мітки: дворядний, замкнений, конічний, безсепараторний, ролікопідшипник

Формула / Реферат:

Роликоподшипник конический двухрядный замкнутый бессепараторный, содержащий внутреннее кольцо, два наружных кольца, двусторонний борт, жестко связанный с прилежащим кольцом и снабженный на торцах направляющими поверхностями, конические ролики, обращенные взаимно большими торцами, прилежащими к направляющим поверхностям указанного двустороннего борта, отличающийся тем, что между рядами роликов установлены дополнительный двусторонний борт,...

Номер патенту: 6879

Опубліковано: 31.03.1995

Автори: Дзюба Володимир Федорович, Дзюба Юрій Володимирович, Дзюба Вячеслав Володимирович

МПК: F16C 33/58, F16C 19/22, F16C 33/30 ...

Мітки: конічний, безсепараторний, ролікопідшипник

Формула / Реферат:

Роликоподшипник конический бессепараторный, содержащий внутреннее кольцо, наружное кольцо, конические ролики, отличающийся тем, что ролики размещены рядом по окружности, поверхность меньшего торца ролика выполнена симметричной относительно его оси и вогнутой относительно крайней, нормальной к оси ролика и касательной к меньшему торцу ролика плоскости, а на кольце, содержащем направляющий борт, сопряженный с большими торцами роликов, выполнен...

Номер патенту: 3381

Опубліковано: 27.12.1994

Автор: Городецький Станіслав Ернестович

МПК: F16C 33/58

Мітки: підшипників, попередньо, спосіб, прикатки, однорядних, радіально-упорних

Формула / Реферат:

1. Способ предварительной прикатки радиальноупорных однорядных подшипников, при котором на стенде с частотой 80-200 об/мин в течение 2-5 мин вращают внутренние кольца подшипников, установленных в опорах стенда по схеме "в распор" с базированием по технологическим базам окончательной обработки с приложением осевой нагрузки к базовым торцам колец каждого подшипника в 5-10 раз больше заданного усилия осевого натяга, отличающийся тем,...
