F16H 57/08 — для планетарних передач

Номер патенту: 112568

Опубліковано: 26.09.2016

Автори: Степанов Владислав Олександрович, Василенко Михайло Сергійович, Панков Дмитро Іванович, Мирошниченко Ольга Олександрівна

МПК: F16H 57/08, F16H 1/28

Мітки: передачі, водило, планетарної

Формула / Реферат:

1. Водило планетарної передачі, яке містить сателіти (2) і корпус (1), в якому за одне ціле з ним виконані щоки (1.1), що мають співвісні отвори (1.2) для установки підшипникових опор (2.1) сателітів (2), яке відрізняється тим, що через кожну пару співвісних отворів (1.2) виконано зріз (1.3) з можливістю установки в частину корпусу (1), що залишилася, підшипникових опор (2.1) сателіта (2), фіксація яких в корпусі (1) здійснюється додатково...

Номер патенту: 110710

Опубліковано: 10.02.2016

Автори: Сахно Володимир Прохорович, Корпач Олексій Анатолійович, Ковальчук Григорій Олексійович

МПК: F16H 57/08, B60K 17/08, B60K 17/00, F16H 9/00 ...

Мітки: коробка, передачею, безступінчаста, електричним, барабанами, передач, приводом, замкового, планетарною, типу, кулачками, конусними

Формула / Реферат:

Безступінчаста коробка передач, що містить автоматичну систему керування, систему валів з встановленими на них ведучим та веденим конусними барабанами, в Т-подібних пазах яких з можливістю поступального руху встановлені кулачки, з'єднані ланцюговою передачею крутного моменту, механізм натягування ланцюга, яка відрізняється тим, що на первинному валу розташована планетарна передача з фрикційним механізмом блокування водила та коронної...

Номер патенту: 102893

Опубліковано: 25.11.2015

Автори: Тімков Олексій Миколайович, Сахно Володимир Прохорович, Поляков Віктор Михайлович, Ковальчук Григорій Олексійович, Сирота Вадим Ігорович, Ященко Дмитро Миколайович

МПК: B60K 17/08, B60K 17/00, F16H 57/08, F16H 9/00 ...

Мітки: з`єднанням, барабанами, пластин, косим, конусними, передач, коробка, безступінчаста, шарнірним, ланцюга

Формула / Реферат:

Безступінчаста коробка передач з конусними барабанами та косим шарнірним з'єднанням пластин ланцюга, яка характеризується тим, що включає первинний вал, планетарну передачу з фрикційними механізмами блокування водила та корончатої шестірні, що розташована на первинному валу і передає крутний момент з первинного вала до проміжного, проміжний вал, що одним кінцем розташований у підшипнику первинного вала, а другим кінцем - у підшипнику корпуса...

Номер патенту: 95852

Опубліковано: 12.01.2015

Автори: Мирошниченко Ольга Олександрівна, Степанов Владислав Олександрович, Панков Дмитро Іванович, Василенко Михайло Сергійович

МПК: F16H 57/08, F16H 1/28

Мітки: передачі, планетарної, водило

Формула / Реферат:

1. Водило планетарної передачі, яке містить сателіти (2) і корпус (1), в якому за одне ціле з ним виконані щоки (1.1), що мають співвісні отвори (1.2) для установки підшипникових опор (2.1) сателітів (2), яке відрізняється тим, що через кожну пару співвісних отворів (1.2) виконано зріз (1.3) з можливістю установки в частину корпусу (1), що залишилася, підшипникових опор (2.1) сателіта (2), фіксація яких в корпусі (1) здійснюється додатково...

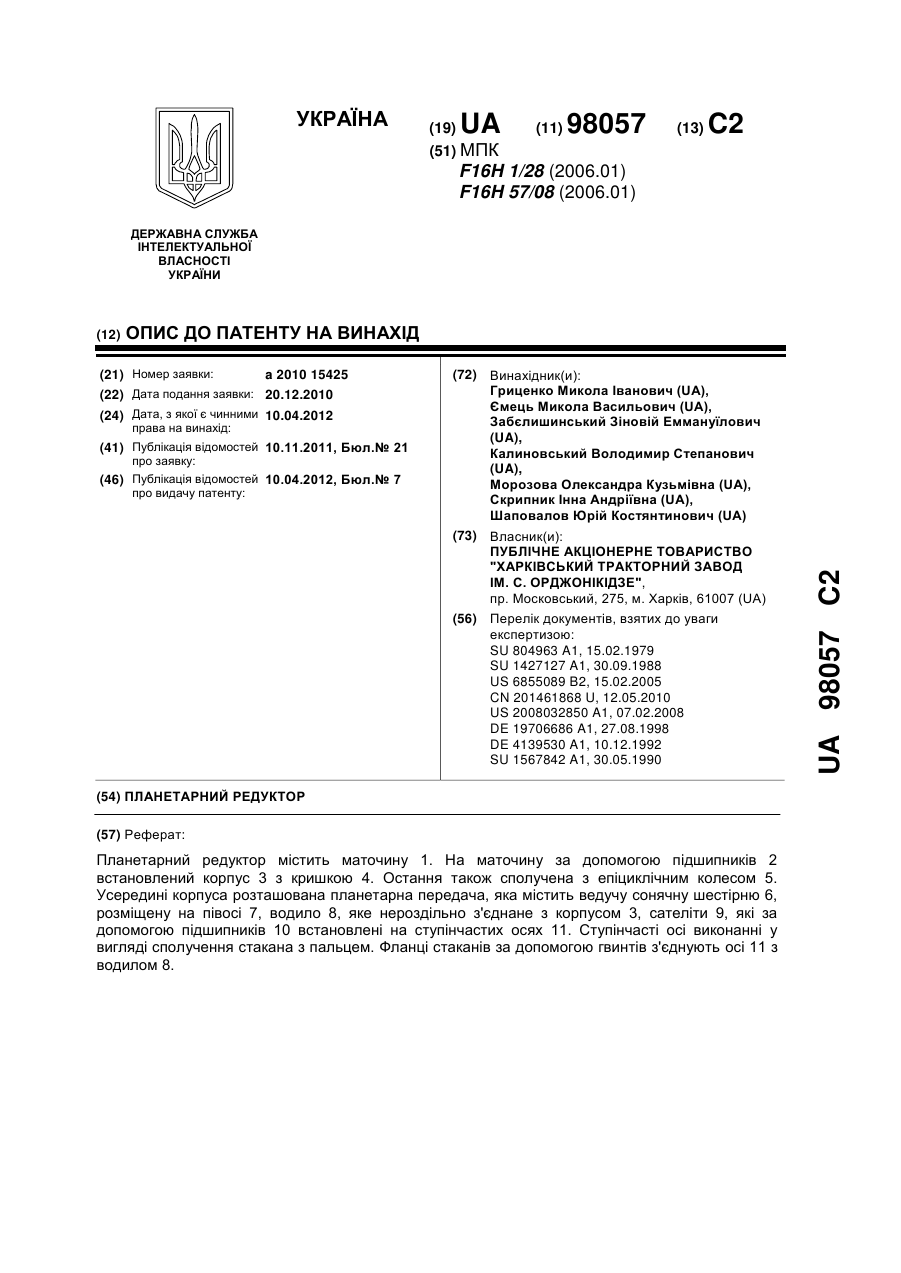

Номер патенту: 98057

Опубліковано: 10.04.2012

Автори: Морозова Олександра Кузьмівна, Шаповалов Юрій Костянтинович, Калиновський Володимир Степанович, Скрипник Інна Андріївна, Ємець Микола Васильович, Гриценко Микола Іванович, Забєлишинський Зіновій Еммануїлович

МПК: F16H 57/08, F16H 1/28

Мітки: планетарний, редуктор

Формула / Реферат:

Планетарний редуктор, що містить маточину, встановлений на неї за допомогою підшипників, корпус з кришкою і розташовану усередині нього планетарну передачу, яка має сполучене з маточиною епіциклічне колесо, ведучу сонячну шестірню, що розміщена на півосі, водило, яке нероздільно з'єднане з корпусом двоопорними осями, на яких за допомогою підшипників встановлені сателіти, який відрізняється тим, що осі сателітів виконані ступінчастими, одна...
