Водило планетарної передачі

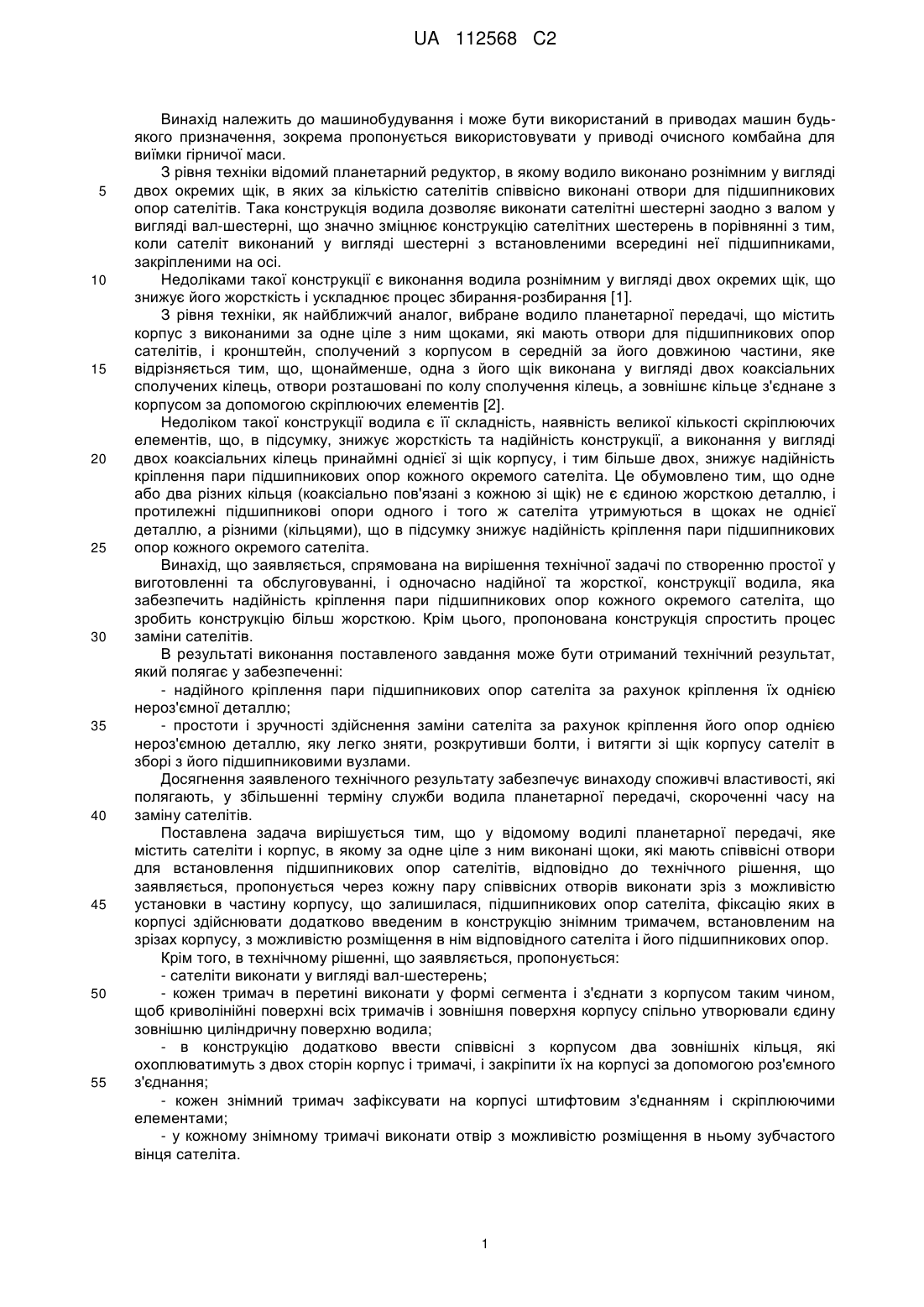

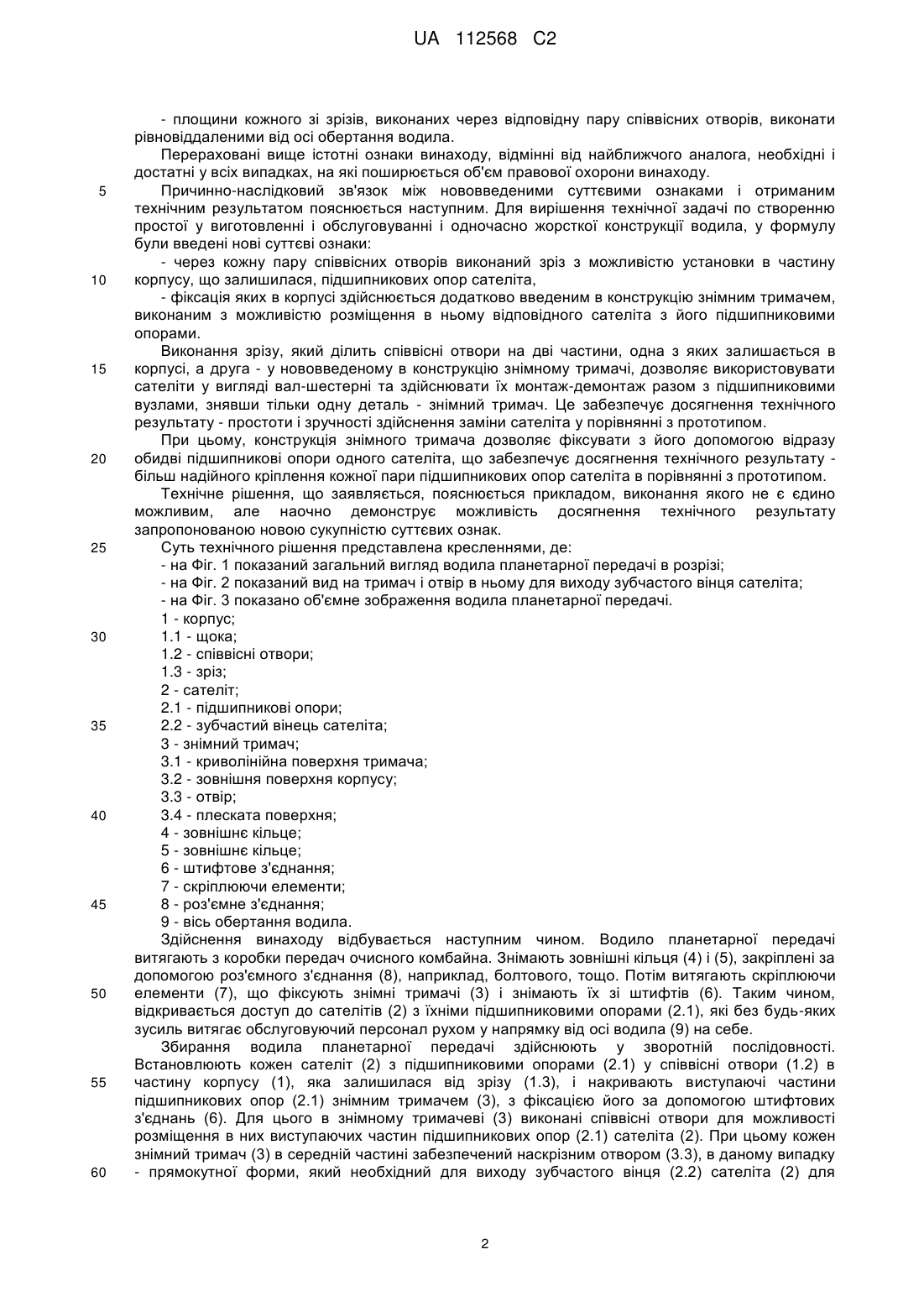

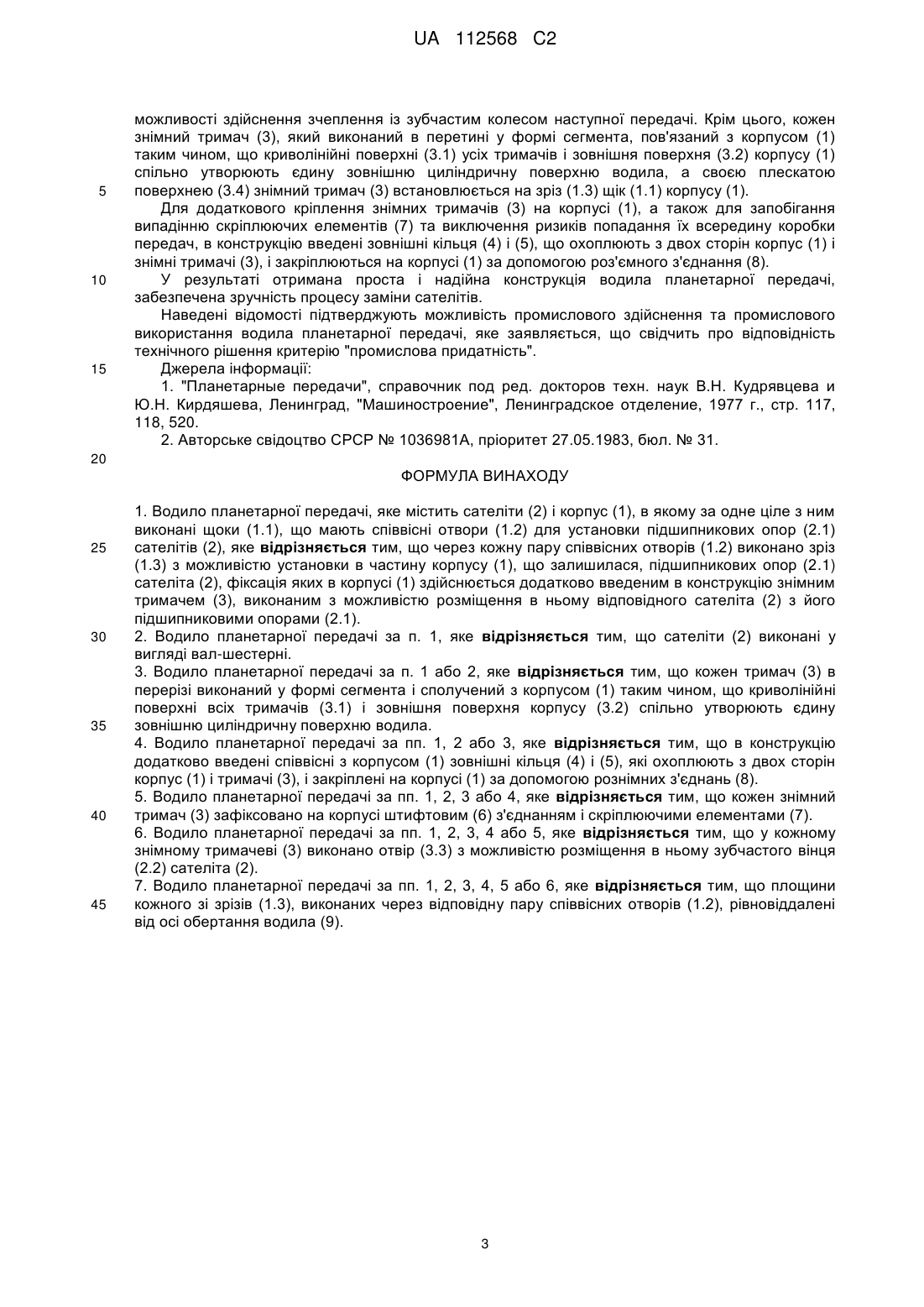

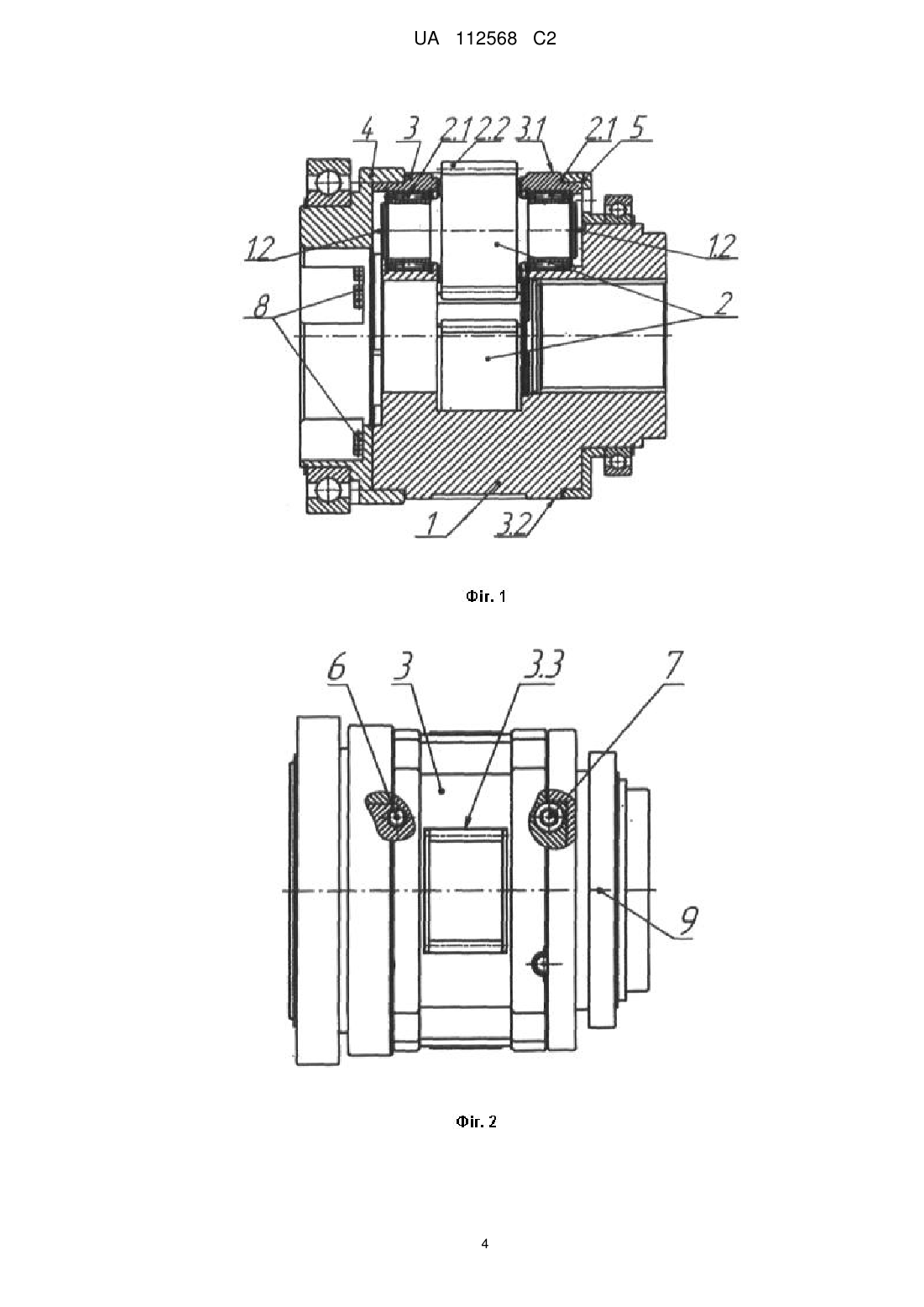

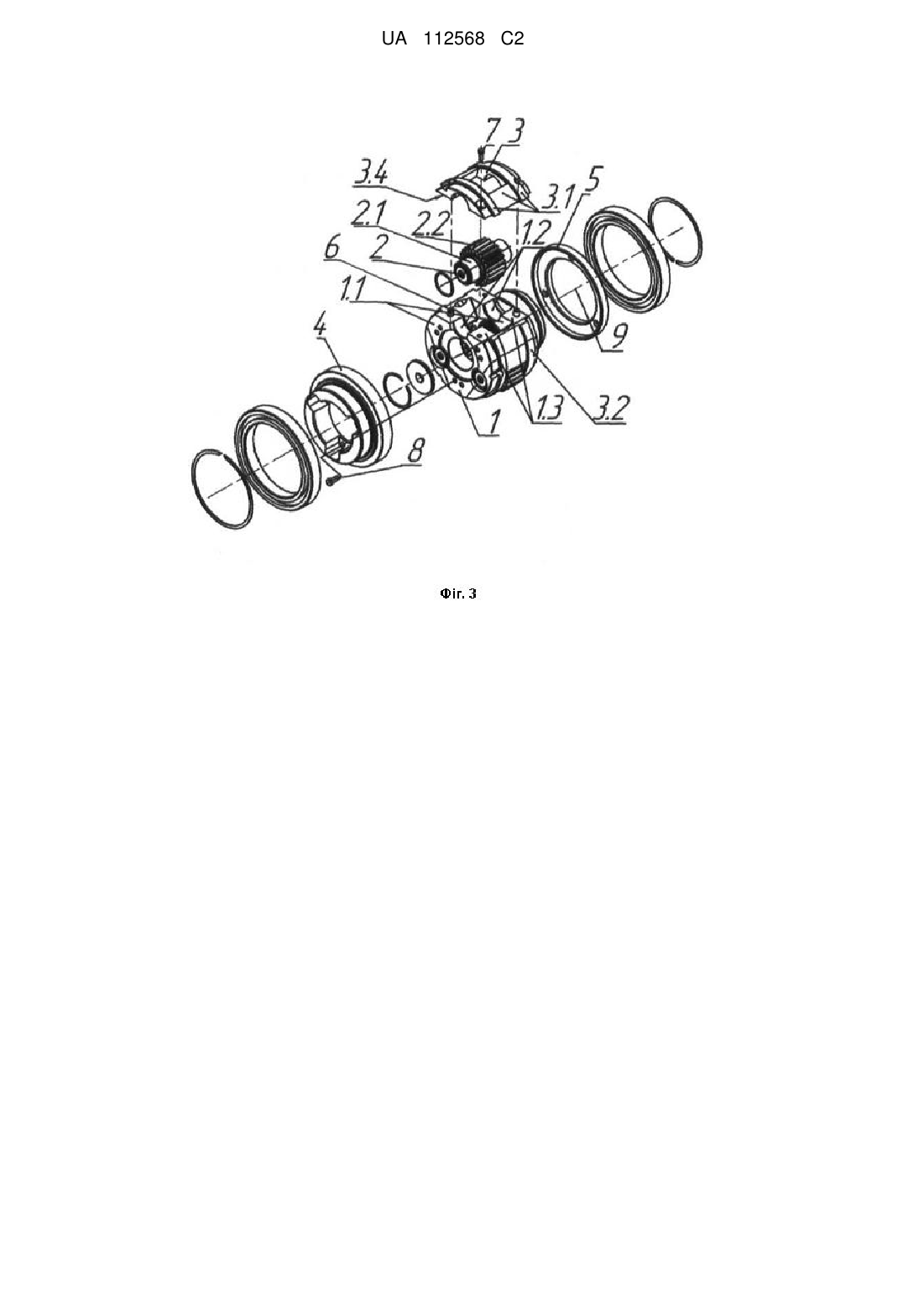

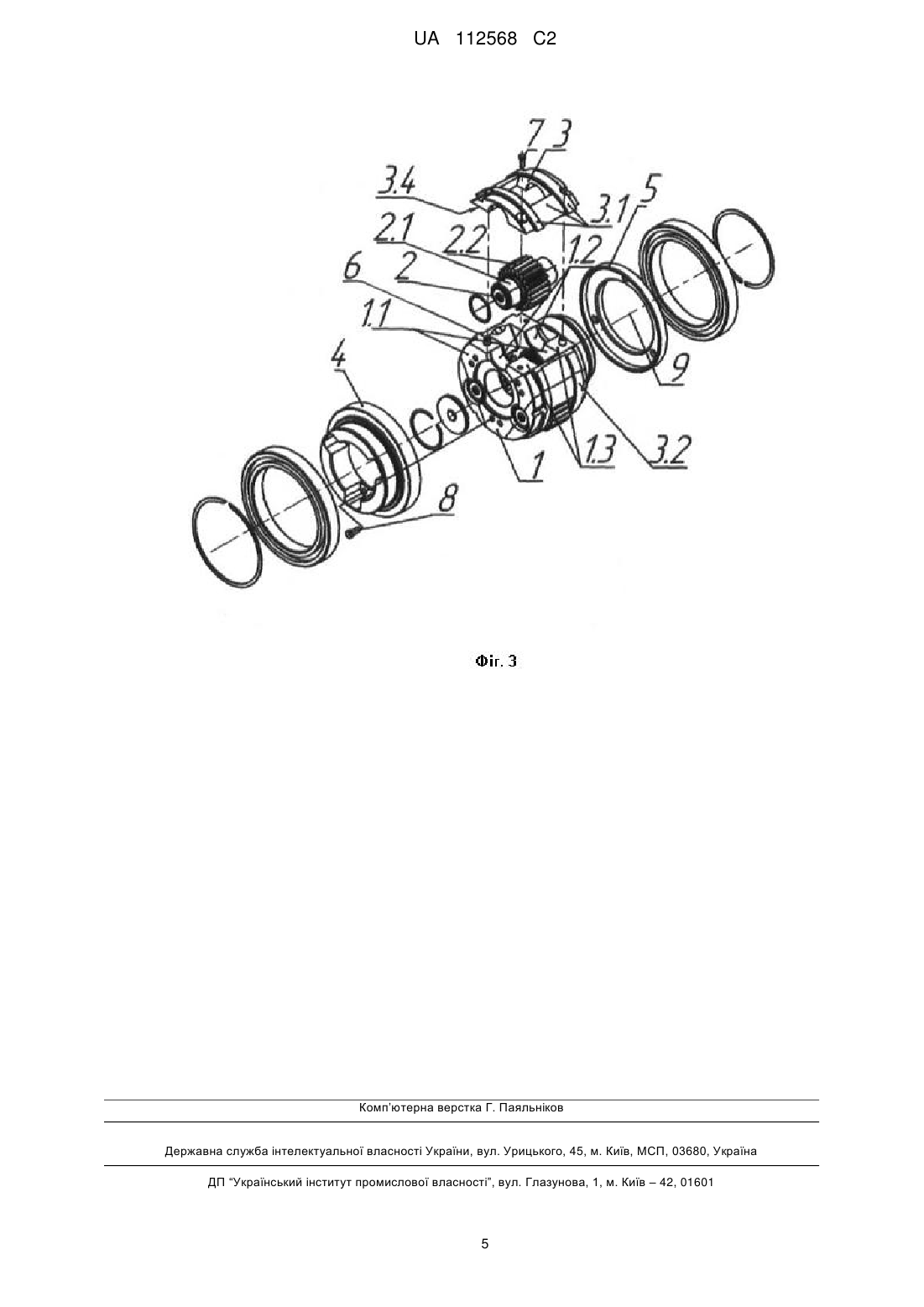

Реферат: Винахід належить до водил планетарних передач. Водило планетарної передачі містить сателіти і корпус, в якому за одне ціле з ним виконані щоки, що мають співвісні отвори для установки підшипникових опор сателітів. З метою забезпечення надійного кріплення кожної пари підшипникових опор сателіта і простоти та зручності здійснення заміни сателіта, через кожну пару співвісних отворів виконано зріз з можливістю установки в частину корпусу, що залишилася, підшипникових опор сателіта. Фіксація підшипникових опор сателіта в корпусі здійснюється додатково введеним в конструкцію знімним тримачем, виконаним з можливістю розміщення в ньому відповідного сателіта з його підшипниковими опорами. UA 112568 C2 (12) UA 112568 C2 UA 112568 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до машинобудування і може бути використаний в приводах машин будьякого призначення, зокрема пропонується використовувати у приводі очисного комбайна для виїмки гірничої маси. З рівня техніки відомий планетарний редуктор, в якому водило виконано рознімним у вигляді двох окремих щік, в яких за кількістю сателітів співвісно виконані отвори для підшипникових опор сателітів. Така конструкція водила дозволяє виконати сателітні шестерні заодно з валом у вигляді вал-шестерні, що значно зміцнює конструкцію сателітних шестерень в порівнянні з тим, коли сателіт виконаний у вигляді шестерні з встановленими всередині неї підшипниками, закріпленими на осі. Недоліками такої конструкції є виконання водила рознімним у вигляді двох окремих щік, що знижує його жорсткість і ускладнює процес збирання-розбирання [1]. З рівня техніки, як найближчий аналог, вибране водило планетарної передачі, що містить корпус з виконаними за одне ціле з ним щоками, які мають отвори для підшипникових опор сателітів, і кронштейн, сполучений з корпусом в середній за його довжиною частини, яке відрізняється тим, що, щонайменше, одна з його щік виконана у вигляді двох коаксіальних сполучених кілець, отвори розташовані по колу сполучення кілець, а зовнішнє кільце з'єднане з корпусом за допомогою скріплюючих елементів [2]. Недоліком такої конструкції водила є її складність, наявність великої кількості скріплюючих елементів, що, в підсумку, знижує жорсткість та надійність конструкції, а виконання у вигляді двох коаксіальних кілець принаймні однієї зі щік корпусу, і тим більше двох, знижує надійність кріплення пари підшипникових опор кожного окремого сателіта. Це обумовлено тим, що одне або два різних кільця (коаксіально пов'язані з кожною зі щік) не є єдиною жорсткою деталлю, і протилежні підшипникові опори одного і того ж сателіта утримуються в щоках не однієї деталлю, а різними (кільцями), що в підсумку знижує надійність кріплення пари підшипникових опор кожного окремого сателіта. Винахід, що заявляється, спрямована на вирішення технічної задачі по створенню простої у виготовленні та обслуговуванні, і одночасно надійної та жорсткої, конструкції водила, яка забезпечить надійність кріплення пари підшипникових опор кожного окремого сателіта, що зробить конструкцію більш жорсткою. Крім цього, пропонована конструкція спростить процес заміни сателітів. В результаті виконання поставленого завдання може бути отриманий технічний результат, який полягає у забезпеченні: - надійного кріплення пари підшипникових опор сателіта за рахунок кріплення їх однією нероз'ємної деталлю; - простоти і зручності здійснення заміни сателіта за рахунок кріплення його опор однією нероз'ємною деталлю, яку легко зняти, розкрутивши болти, і витягти зі щік корпусу сателіт в зборі з його підшипниковими вузлами. Досягнення заявленого технічного результату забезпечує винаходу споживчі властивості, які полягають, у збільшенні терміну служби водила планетарної передачі, скороченні часу на заміну сателітів. Поставлена задача вирішується тим, що у відомому водилі планетарної передачі, яке містить сателіти і корпус, в якому за одне ціле з ним виконані щоки, які мають співвісні отвори для встановлення підшипникових опор сателітів, відповідно до технічного рішення, що заявляється, пропонується через кожну пару співвісних отворів виконати зріз з можливістю установки в частину корпусу, що залишилася, підшипникових опор сателіта, фіксацію яких в корпусі здійснювати додатково введеним в конструкцію знімним тримачем, встановленим на зрізах корпусу, з можливістю розміщення в нім відповідного сателіта і його підшипникових опор. Крім того, в технічному рішенні, що заявляється, пропонується: -сателіти виконати у вигляді вал-шестерень; - кожен тримач в перетині виконати у формі сегмента і з'єднати з корпусом таким чином, щоб криволінійні поверхні всіх тримачів і зовнішня поверхня корпусу спільно утворювали єдину зовнішню циліндричну поверхню водила; - в конструкцію додатково ввести співвісні з корпусом два зовнішніх кільця, які охоплюватимуть з двох сторін корпус і тримачі, і закріпити їх на корпусі за допомогою роз'ємного з'єднання; - кожен знімний тримач зафіксувати на корпусі штифтовим з'єднанням і скріплюючими елементами; - у кожному знімному тримачі виконати отвір з можливістю розміщення в ньому зубчастого вінця сателіта. 1 UA 112568 C2 5 10 15 20 25 30 35 40 45 50 55 60 - площини кожного зі зрізів, виконаних через відповідну пару співвісних отворів, виконати рівновіддаленими від осі обертання водила. Перераховані вище істотні ознаки винаходу, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється об'єм правової охорони винаходу. Причинно-наслідковий зв'язок між нововведеними суттєвими ознаками і отриманим технічним результатом пояснюється наступним. Для вирішення технічної задачі по створенню простої у виготовленні і обслуговуванні і одночасно жорсткої конструкції водила, у формулу були введені нові суттєві ознаки: - через кожну пару співвісних отворів виконаний зріз з можливістю установки в частину корпусу, що залишилася, підшипникових опор сателіта, - фіксація яких в корпусі здійснюється додатково введеним в конструкцію знімним тримачем, виконаним з можливістю розміщення в ньому відповідного сателіта з його підшипниковими опорами. Виконання зрізу, який ділить співвісні отвори на дві частини, одна з яких залишається в корпусі, а друга - у нововведеному в конструкцію знімному тримачі, дозволяє використовувати сателіти у вигляді вал-шестерні та здійснювати їх монтаж-демонтаж разом з підшипниковими вузлами, знявши тільки одну деталь - знімний тримач. Це забезпечує досягнення технічного результату - простоти і зручності здійснення заміни сателіта у порівнянні з прототипом. При цьому, конструкція знімного тримача дозволяє фіксувати з його допомогою відразу обидві підшипникові опори одного сателіта, що забезпечує досягнення технічного результату більш надійного кріплення кожної пари підшипникових опор сателіта в порівнянні з прототипом. Технічне рішення, що заявляється, пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих ознак. Суть технічного рішення представлена кресленнями, де: - на Фіг. 1 показаний загальний вигляд водила планетарної передачі в розрізі; - на Фіг. 2 показаний вид на тримач і отвір в ньому для виходу зубчастого вінця сателіта; - на Фіг. 3 показано об'ємне зображення водила планетарної передачі. 1 - корпус; 1.1 - щока; 1.2 - співвісні отвори; 1.3 - зріз; 2 - сателіт; 2.1 - підшипникові опори; 2.2 - зубчастий вінець сателіта; 3 - знімний тримач; 3.1 - криволінійна поверхня тримача; 3.2 - зовнішня поверхня корпусу; 3.3 - отвір; 3.4 - плеската поверхня; 4 - зовнішнє кільце; 5 - зовнішнє кільце; 6 - штифтове з'єднання; 7 - скріплюючи елементи; 8 - роз'ємне з'єднання; 9 - вісь обертання водила. Здійснення винаходу відбувається наступним чином. Водило планетарної передачі витягають з коробки передач очисного комбайна. Знімають зовнішні кільця (4) і (5), закріплені за допомогою роз'ємного з'єднання (8), наприклад, болтового, тощо. Потім витягають скріплюючи елементи (7), що фіксують знімні тримачі (3) і знімають їх зі штифтів (6). Таким чином, відкривається доступ до сателітів (2) з їхніми підшипниковими опорами (2.1), які без будь-яких зусиль витягає обслуговуючий персонал рухом у напрямку від осі водила (9) на себе. Збирання водила планетарної передачі здійснюють у зворотній послідовності. Встановлюють кожен сателіт (2) з підшипниковими опорами (2.1) у співвісні отвори (1.2) в частину корпусу (1), яка залишилася від зрізу (1.3), і накривають виступаючі частини підшипникових опор (2.1) знімним тримачем (3), з фіксацією його за допомогою штифтових з'єднань (6). Для цього в знімному тримачеві (3) виконані співвісні отвори для можливості розміщення в них виступаючих частин підшипникових опор (2.1) сателіта (2). При цьому кожен знімний тримач (3) в середній частині забезпечений наскрізним отвором (3.3), в даному випадку - прямокутної форми, який необхідний для виходу зубчастого вінця (2.2) сателіта (2) для 2 UA 112568 C2 5 10 15 можливості здійснення зчеплення із зубчастим колесом наступної передачі. Крім цього, кожен знімний тримач (3), який виконаний в перетині у формі сегмента, пов'язаний з корпусом (1) таким чином, що криволінійні поверхні (3.1) усіх тримачів і зовнішня поверхня (3.2) корпусу (1) спільно утворюють єдину зовнішню циліндричну поверхню водила, а своєю плескатою поверхнею (3.4) знімний тримач (3) встановлюється на зріз (1.3) щік (1.1) корпусу (1). Для додаткового кріплення знімних тримачів (3) на корпусі (1), а також для запобігання випадінню скріплюючих елементів (7) та виключення ризиків попадання їх всередину коробки передач, в конструкцію введені зовнішні кільця (4) і (5), що охоплюють з двох сторін корпус (1) і знімні тримачі (3), і закріплюються на корпусі (1) за допомогою роз'ємного з'єднання (8). У результаті отримана проста і надійна конструкція водила планетарної передачі, забезпечена зручність процесу заміни сателітів. Наведені відомості підтверджують можливість промислового здійснення та промислового використання водила планетарної передачі, яке заявляється, що свідчить про відповідність технічного рішення критерію "промислова придатність". Джерела інформації: 1. "Планетарные передачи", справочник под ред. докторов техн. наук В.Н. Кудрявцева и Ю.Н. Кирдяшева, Ленинград, "Машиностроение", Ленинградское отделение, 1977 г., стр. 117, 118, 520. 2. Авторське свідоцтво СРСР № 1036981А, пріоритет 27.05.1983, бюл. № 31. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 1. Водило планетарної передачі, яке містить сателіти (2) і корпус (1), в якому за одне ціле з ним виконані щоки (1.1), що мають співвісні отвори (1.2) для установки підшипникових опор (2.1) сателітів (2), яке відрізняється тим, що через кожну пару співвісних отворів (1.2) виконано зріз (1.3) з можливістю установки в частину корпусу (1), що залишилася, підшипникових опор (2.1) сателіта (2), фіксація яких в корпусі (1) здійснюється додатково введеним в конструкцію знімним тримачем (3), виконаним з можливістю розміщення в ньому відповідного сателіта (2) з його підшипниковими опорами (2.1). 2. Водило планетарної передачі за п. 1, яке відрізняється тим, що сателіти (2) виконані у вигляді вал-шестерні. 3. Водило планетарної передачі за п. 1 або 2, яке відрізняється тим, що кожен тримач (3) в перерізі виконаний у формі сегмента і сполучений з корпусом (1) таким чином, що криволінійні поверхні всіх тримачів (3.1) і зовнішня поверхня корпусу (3.2) спільно утворюють єдину зовнішню циліндричну поверхню водила. 4. Водило планетарної передачі за пп. 1, 2 або 3, яке відрізняється тим, що в конструкцію додатково введені співвісні з корпусом (1) зовнішні кільця (4) і (5), які охоплюють з двох сторін корпус (1) і тримачі (3), і закріплені на корпусі (1) за допомогою рознімних з'єднань (8). 5. Водило планетарної передачі за пп. 1, 2, 3 або 4, яке відрізняється тим, що кожен знімний тримач (3) зафіксовано на корпусі штифтовим (6) з'єднанням і скріплюючими елементами (7). 6. Водило планетарної передачі за пп. 1, 2, 3, 4 або 5, яке відрізняється тим, що у кожному знімному тримачеві (3) виконано отвір (3.3) з можливістю розміщення в ньому зубчастого вінця (2.2) сателіта (2). 7. Водило планетарної передачі за пп. 1, 2, 3, 4, 5 або 6, яке відрізняється тим, що площини кожного зі зрізів (1.3), виконаних через відповідну пару співвісних отворів (1.2), рівновіддалені від осі обертання водила (9). 3 UA 112568 C2 4 UA 112568 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
