F27B 3/24 — охолоджувачі

Номер патенту: 115191

Опубліковано: 10.04.2017

Автор: Тімошенко Сергій Миколайович

МПК: F27B 3/24, F27D 1/12, F28F 1/10 ...

Мітки: панель, дугової, сталеплавильної, печі, водоохолоджувана

Формула / Реферат:

1. Водоохолоджувана панель дугової сталеплавильної печі, що містить систему сталевих труб зі зміщеними поздовжніми осями, які формують за допомогою перехідників просторову решітку, з внутрішнім і зовнішнім щодо робочого простору печі рядами труб, розташованих з однаковим кроком, в якій з використанням прикріплених на трубах сталевих елементів виконані комірки для накопичення і підтримання гарнісажу, яка відрізняється тим, що крок між трубами...

Номер патенту: 115178

Опубліковано: 10.04.2017

Автор: Тімошенко Сергій Миколайович

МПК: F27B 3/24

Мітки: панель, сталеплавильної, печі, засобів, інтенсифікації, несуча, плавки, дугової

Формула / Реферат:

1. Несуча панель засобів інтенсифікації плавки дугової сталеплавильної печі, що включає трубчастий водоохолоджуваний змійовик з встановленим в ньому водоохолоджуваним захисним сталевим корпусом, в якому вміщено і певним чином позиціоновано в робочому просторі печі фурмено-пальниковий модуль, яка відрізняється тим, що захисний корпус виконаний у вигляді спіралі, навитої з труби по повздовжній осі фурмено-пальникового модуля,  накритої зверху...

Номер патенту: 112518

Опубліковано: 26.09.2016

Автори: Гліта Олег Михайлович, Гонтарєв Олександр Сергійович, Сталінський Дмитро Віталійович, Гонтарєв Михайло Сергійович, Рижавський Арнольд Зіновійович

МПК: F27B 3/22, C21C 5/38, F27D 17/00, F27B 3/24 ...

Мітки: печі, електродугової, газовідвід

Формула / Реферат:

1. Газовідвід електродугової печі, що містить камеру допалювання, пилоосаджувальну камеру та приймальний патрубок, виконаний з площею поперечного перерізу на вході більшою, ніж площа поперечного перерізу склепінного патрубка електродугової печі, з'єднаний з камерою допалювання і сполучений із заданим зазором зі склепінним патрубком електродугової печі, який відрізняється тим, що нижня частина приймального патрубка встановлена з нахилом до...

Номер патенту: 107077

Опубліковано: 25.11.2014

Автори: Гарратт Даллас, Маггьолі Ніколя

МПК: F27B 1/24, C21B 7/10, F27D 1/12, F27B 3/24 ...

Мітки: плита, холодильна, металургійної, печі

Формула / Реферат:

1. Холодильна плита для металургійної печі, що містить:- корпус із передньою стороною та протилежною задньою стороною, при цьому корпус має у ньому щонайменше один охолодний канал,- множину пластинчастих ребер на його передній стороні, при цьому два наступних один за одним ребра відділені канавкою,- вкладиші, закріплені у канавках і виступаючі з передньої сторони, при цьому вкладиші мають верхню сторону, що виступає від...

Номер патенту: 102203

Опубліковано: 10.06.2013

Автори: Піччотто Мауріціо, Полоні Альфредо, Морсут Стефано, Ансольді Марко

МПК: F27B 3/24, C21C 5/52, F27D 11/00 ...

Мітки: дії, дугової, електрод, постійного, неперервної, печі, струму

Формула / Реферат:

1. Електрод для електричної дугової печі постійного струму для плавлення металів, який призначений для розміщення на поді згаданої печі і включає в себе:біметалевий стрижень (2), який має поздовжню вісь (X), вздовж якої простягається його перша, сталева, секція (4, 5), перший кінець якої призначений для того, щоб входити у контакт із ванною розплавленого металу всередині печі, і його друга, мідна, секція (6, 7), яка приварена до...

Номер патенту: 95813

Опубліковано: 12.09.2011

Автор: Рубін Лоренс М.

МПК: B60L 1/00, F01P 11/00, C22B 9/22 ...

Мітки: система, виявлення, спосіб, перегріву

Формула / Реферат:

1. Система виявлення перегріву, яка містить:камеру;нагрівальний прилад, налаштований генерувати тепло в камері;трубку, налаштовану переносити рідину через камеру та видаляти тепло, утворене в камері, причому рідина впливає на температуру та пов'язаний з нею тиск в трубі;датчик тиску, встановлений в точці системи з метою отримання рівня тиску рідини в цій точці;пульт керування електронним вентилем,...

Номер патенту: 62426

Опубліковано: 25.08.2011

Автори: Матвейков Сергій Вікторович, Плугатар Віктор Семенович, Плеханов Володимир Анатолійович, Левченко Кінстянтин Володимирович

МПК: F27B 3/24

Мітки: сталеплавильної, водоохолоджувана, дугової, панель, печі

Формула / Реферат:

Водоохолоджувана панель дугової сталеплавильної печі, яка містить гнуті труби, розташовані із зазорами у два ряди, які утворюють внутрішній і зовнішній ряди, яка відрізняється тим, що у водоохолоджуваній панелі внутрішній ряд труб установлений у нижній частині зовнішнього ряду, при цьому висота внутрішнього ряду панелі не перевищує половини висоти зовнішнього ряду, а відношення площ поверхні внутрішнього ряду труб до зовнішнього ряду...

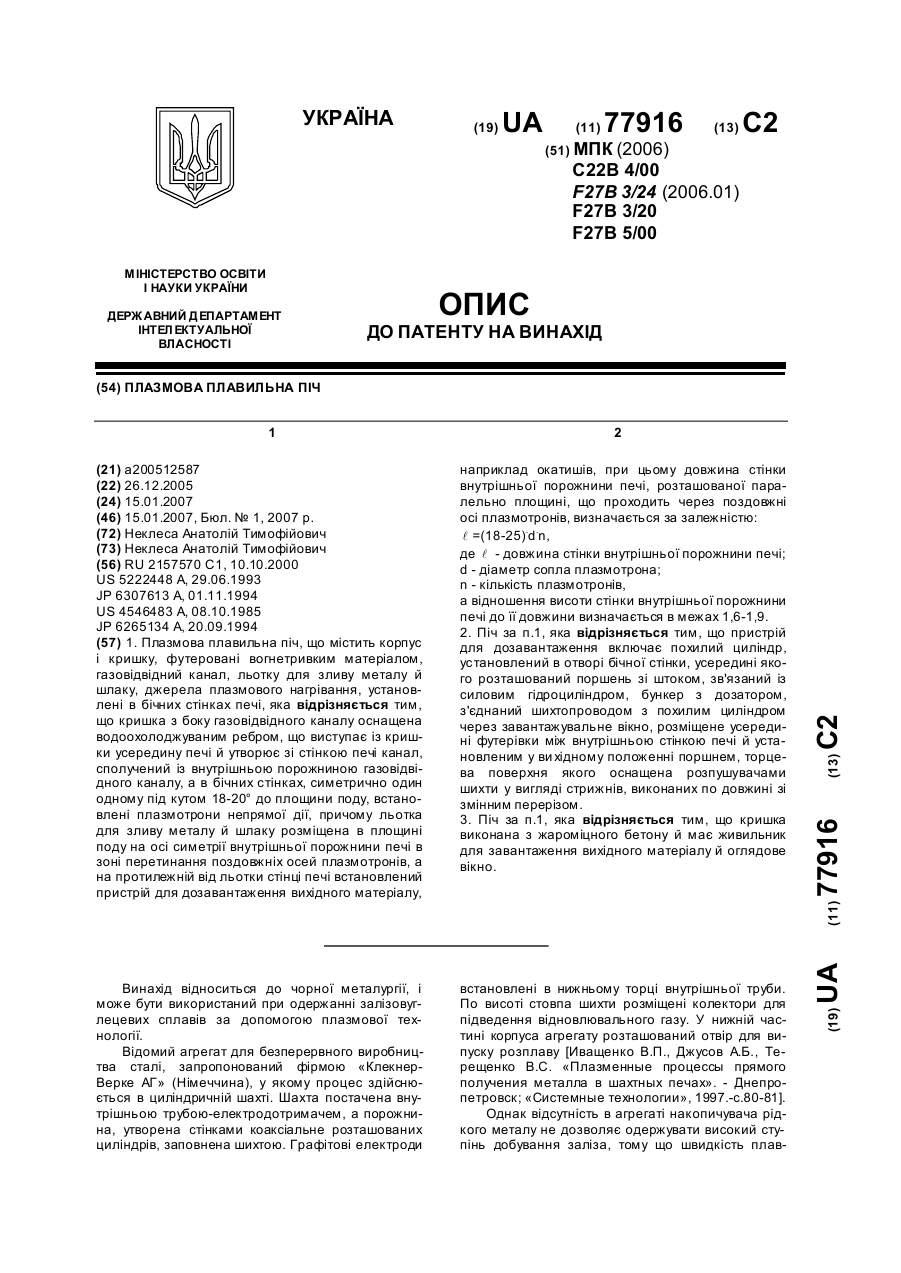

Номер патенту: 77916

Опубліковано: 15.01.2007

Автор: Неклеса Анатолій Тимофійович

МПК: F27B 3/20, C22B 4/00, F27B 3/24, F27B 5/00 ...

Мітки: плазмова, піч, плавильна

Формула / Реферат:

1. Плазмова плавильна піч, що містить корпус і кришку, футеровані вогнетривким матеріалом, газовідвідний канал, льотку для зливу металу й шлаку, джерела плазмового нагрівання, установлені в бічних стінках печі, яка відрізняється тим, що кришка з боку газовідвідного каналу оснащена водоохолоджуваним ребром, що виступає із кришки усередину печі й утворює зі стінкою печі канал, сполучений із внутрішньою порожниною газовідвідного каналу, а в...

Номер патенту: 69460

Опубліковано: 15.09.2004

Автори: Штарке Петер, Шуберт Манфред

МПК: F27B 3/24

Мітки: електродугових, опору, плавильних, спосіб, пристрій, охолодження, печей

Формула / Реферат:

1. Електродугова плавильна піч або плавильна піч опору (1) з плавильною посудиною (4) з вогнестійкою футерівкою, яка має під (2) та бічні стінки (3) із зовнішньою пічною стінкою (7), а також із охолоджуваною охолодним середовищем верхньою частиною, яка має верхні бічні стінки (5) та кришку (6), яка відрізняється тим, що пічна стінка (7) оснащена вогнестійкою футерівкою плавильної посудини (4) і чашоподібно оточена охолоджувальним пристроєм...
