Пристрій та спосіб охолодження електродугових плавильних печей або плавильних печей опору

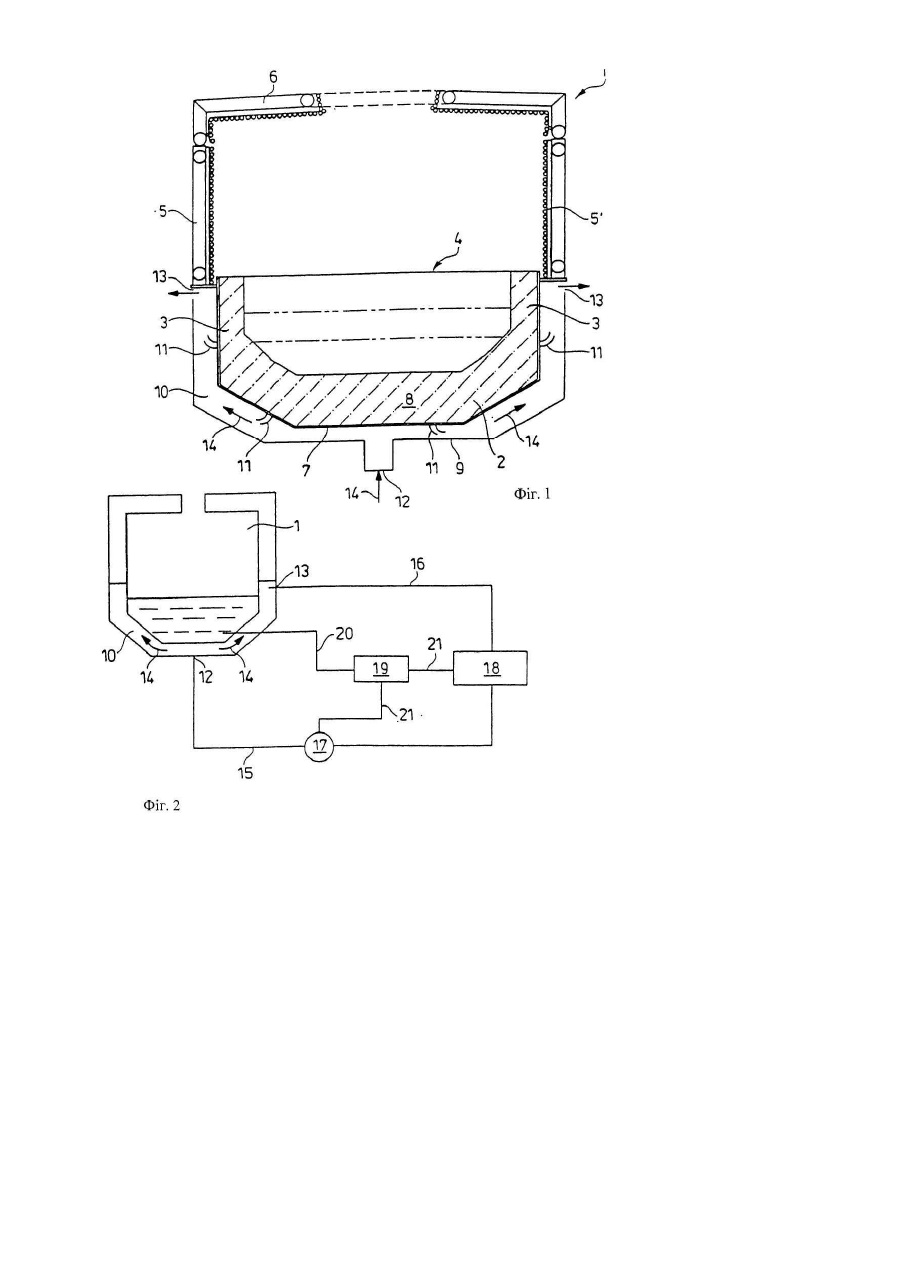

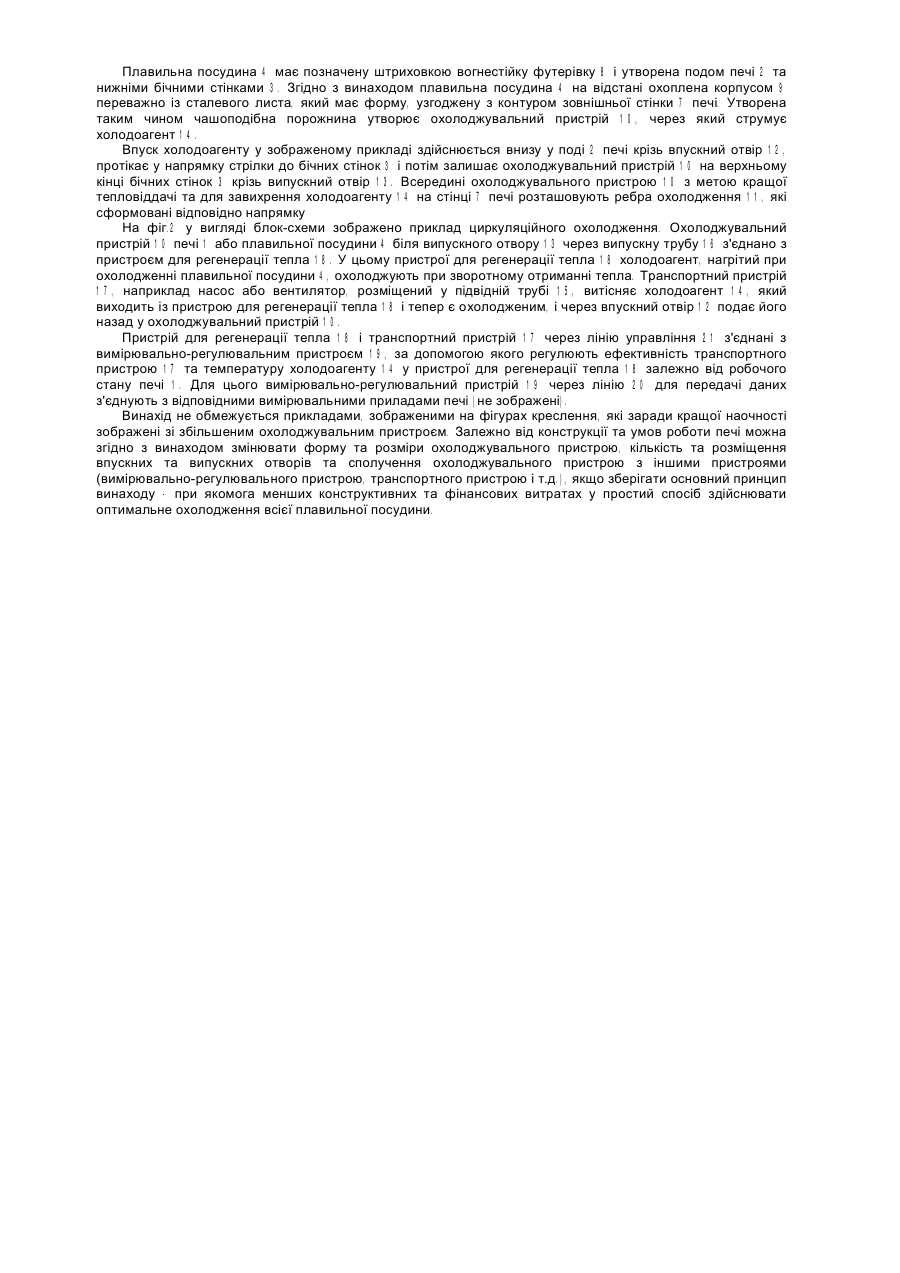

1. Електродугова плавильна піч або плавильна піч опору (1) з плавильною посудиною (4) з вогнестійкою футерівкою, яка має під (2) та бічні стінки (3) із зовнішньою пічною стінкою (7), а також із охолоджуваною охолодним середовищем верхньою частиною, яка має верхні бічні стінки (5) та кришку (6), яка відрізняється тим, що пічна стінка (7) оснащена вогнестійкою футерівкою плавильної посудини (4) і чашоподібно оточена охолоджувальним пристроєм (10), по якому у безпосередньому контакті із пічною стінкою (7) проходить холодоагент (14), причому принаймні один впускний отвір (12) і принаймні один випускний отвір (13) для холодоагенту (14) розміщені на охолоджувальному пристрої (10).

2. Піч (1) за п. 1, яка відрізняється тим, що охолоджувальний пристрій (10) з корпусом (9) розташований на плавильній посудині (4) відповідно до контуру зовнішньої пічної стінки (7).

3. Піч (1) за п. 1 або 2, яка відрізняється тим, що впускний отвір (12) розташований по центру поду (2) печі, а випускний отвір (13) розташований збоку зверху на нижній бічній стінці (3) охолоджувального пристрою (10).

4. Піч (1) за пп. 1, 2 або 3, яка відрізняється тим, що транспортування холодоагенту (14) всередині охолоджувального пристрою (10) підтримують шляхом конвекції і/або за допомогою транспортного пристрою (17), розташованого поза охолоджувальним пристроєм (10).

5. Піч (1) за п. 4, яка відрізняється тим, що холодоагент (14) проходить через охолоджувальний пристрій (10) у замкнутому контурі.

6. Піч (1) за одним або декількома із пп. 1-5, яка відрізняється тим, що всередині охолоджувального пристрою (10) на зовнішній пічній стінці (7) розміщені ребра охолодження (11).

7. Піч (1) за п. 6, яка відрізняється тим, що охолоджувальний пристрій (10) у замкнутому контурі з'єднаний через випускну трубу (16) та впускну трубу (15) з пристроєм для регенерації тепла (18), причому у впускній трубі (15) і/або у випускній трубі (16) розташований транспортуючий пристрій (17), наприклад насос або вентилятор.

8. Піч (1) за п. 7, яка відрізняється тим, що пристрій для регенерації тепла (18) і/або транспортуючий пристрій (17) через лінію управління (21) сполучений із вимірювально-регулювальним пристроєм (19), у який через лінію (20) для передачі даних надходять значення вимірювання робочих температур електродугової плавильної печі або плавильної печі опору (1).

9. Піч (1) за п. 4, яка відрізняється тим, що при повітряно-конвекційному охолодженні випускний отвір (13) з'єднано із каміном.

10. Спосіб охолодження електродугової плавильної печі або плавильної печі опору (1) за одним або декількома із попередніх пп. 1-9, який відрізняється тим, що ефективність охолоджувального пристрою (10) пристосовують до робочих температур електродугової плавильної печі або плавильної печі опору (1) шляхом змінювання швидкості і/або температури холодоагенту.
