Система та спосіб виявлення перегріву

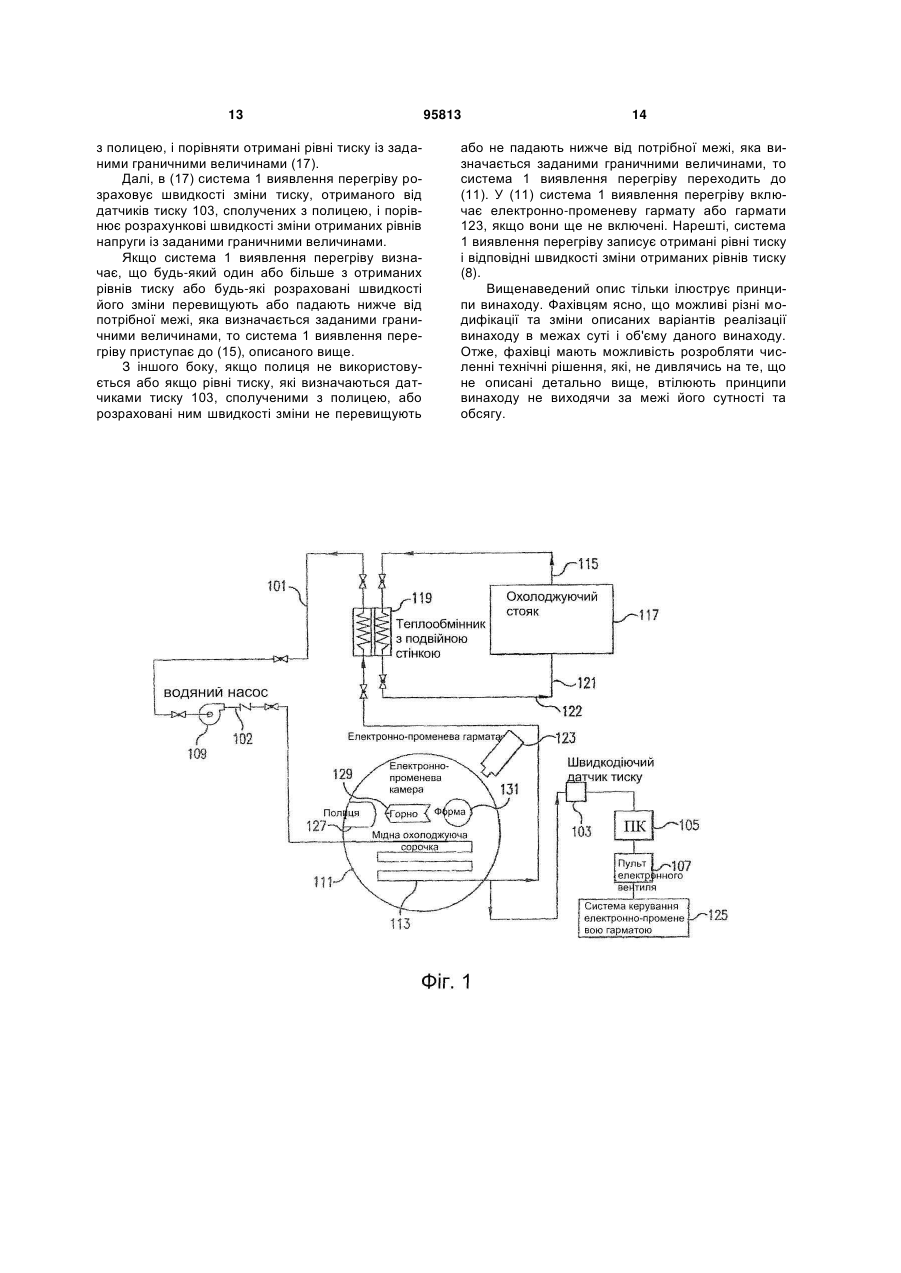

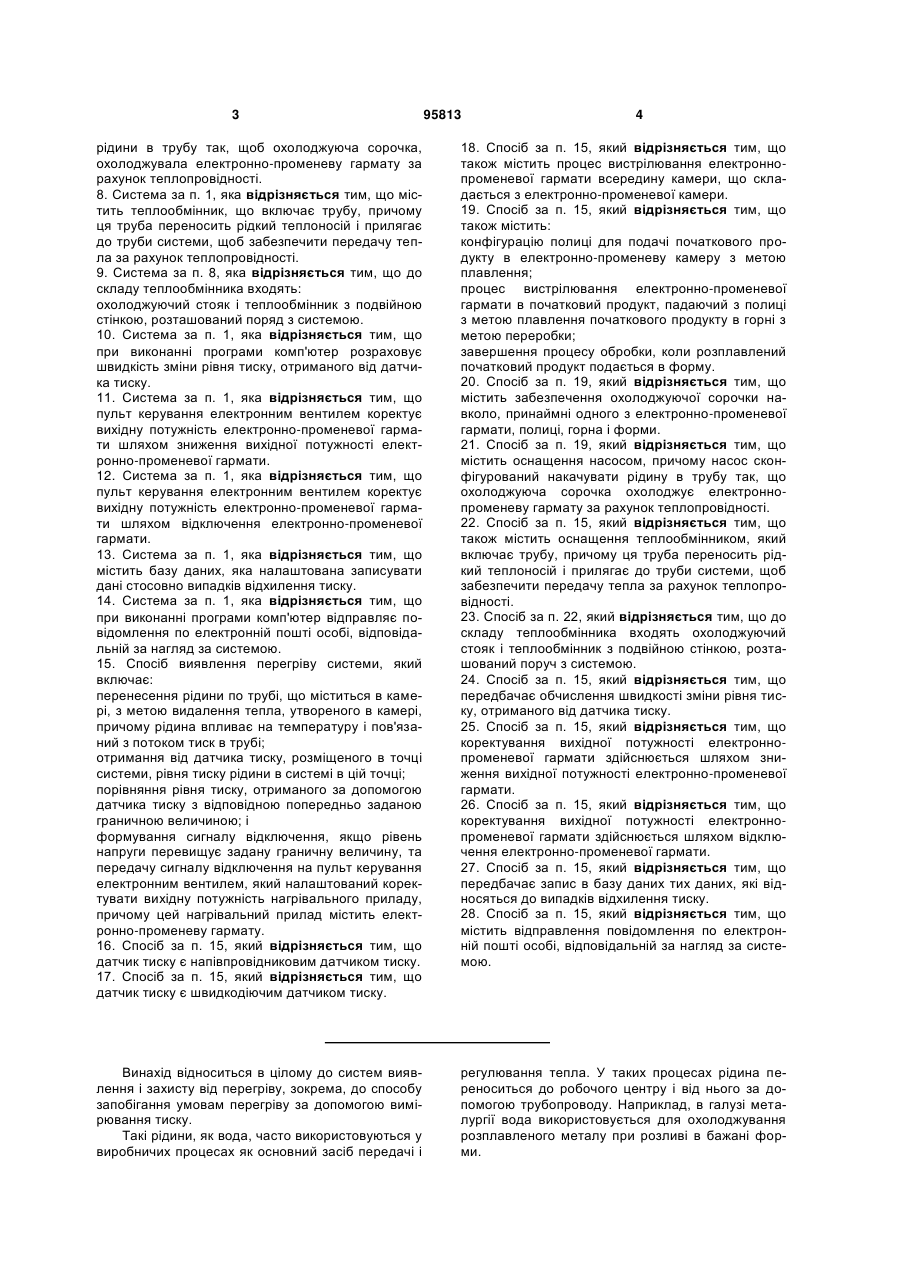

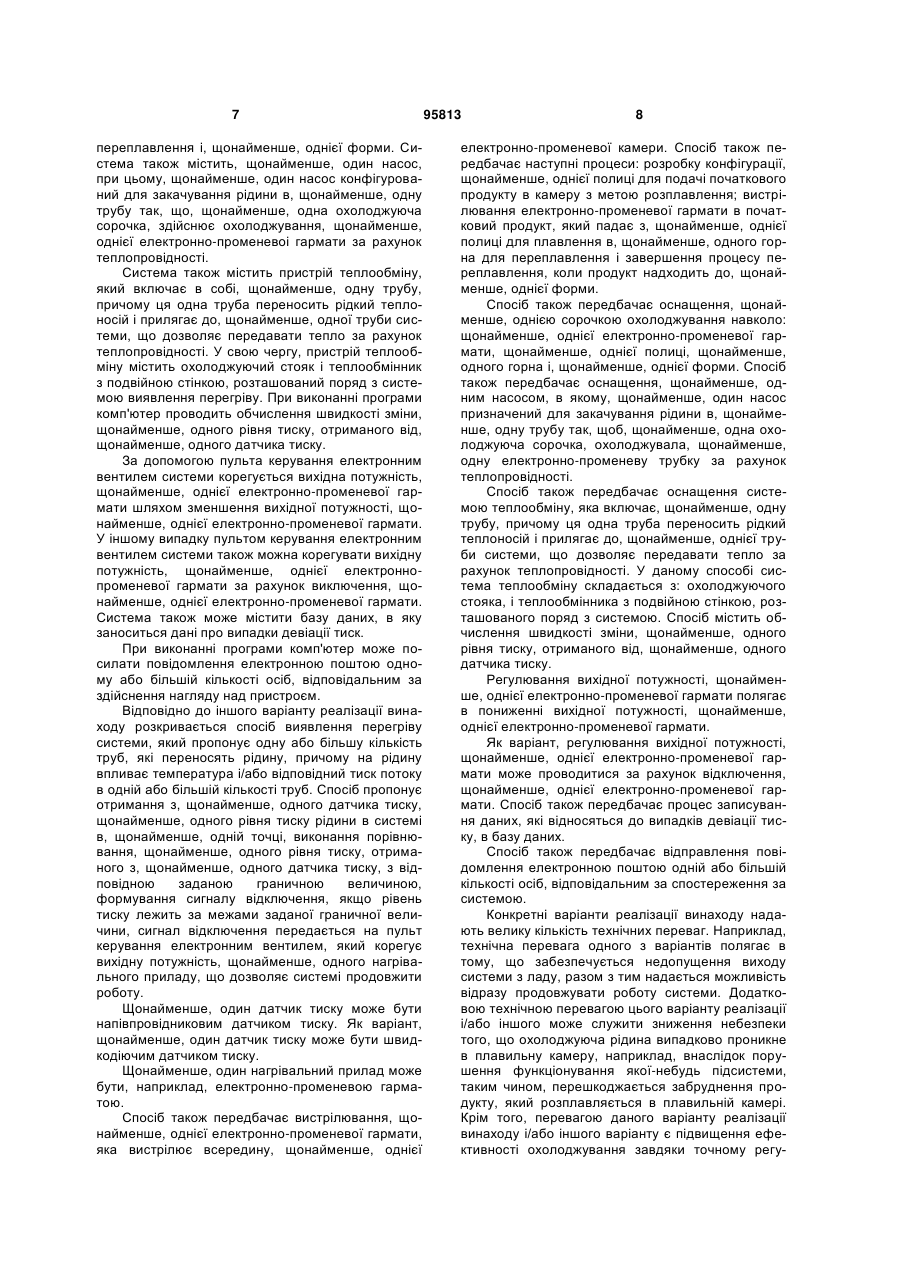

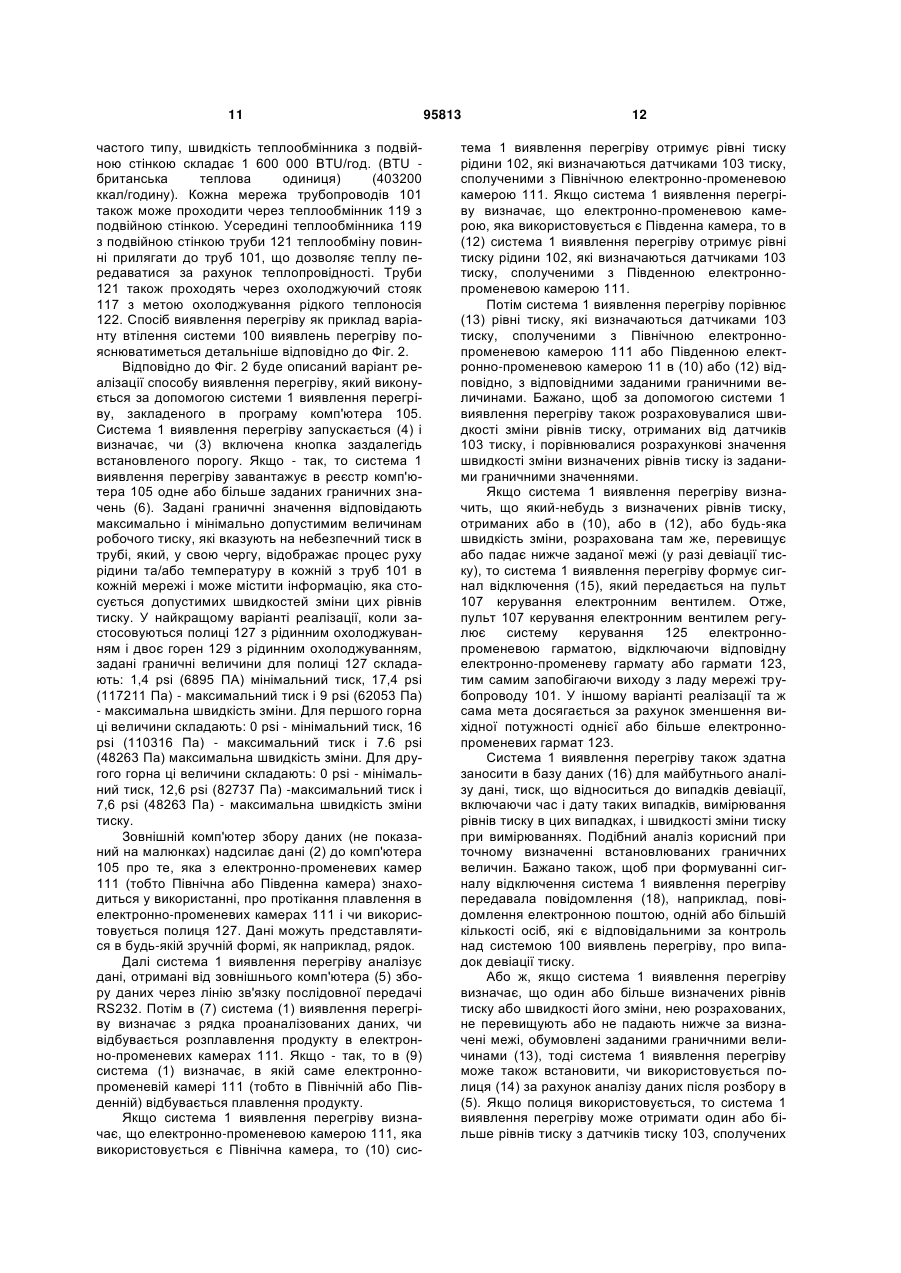

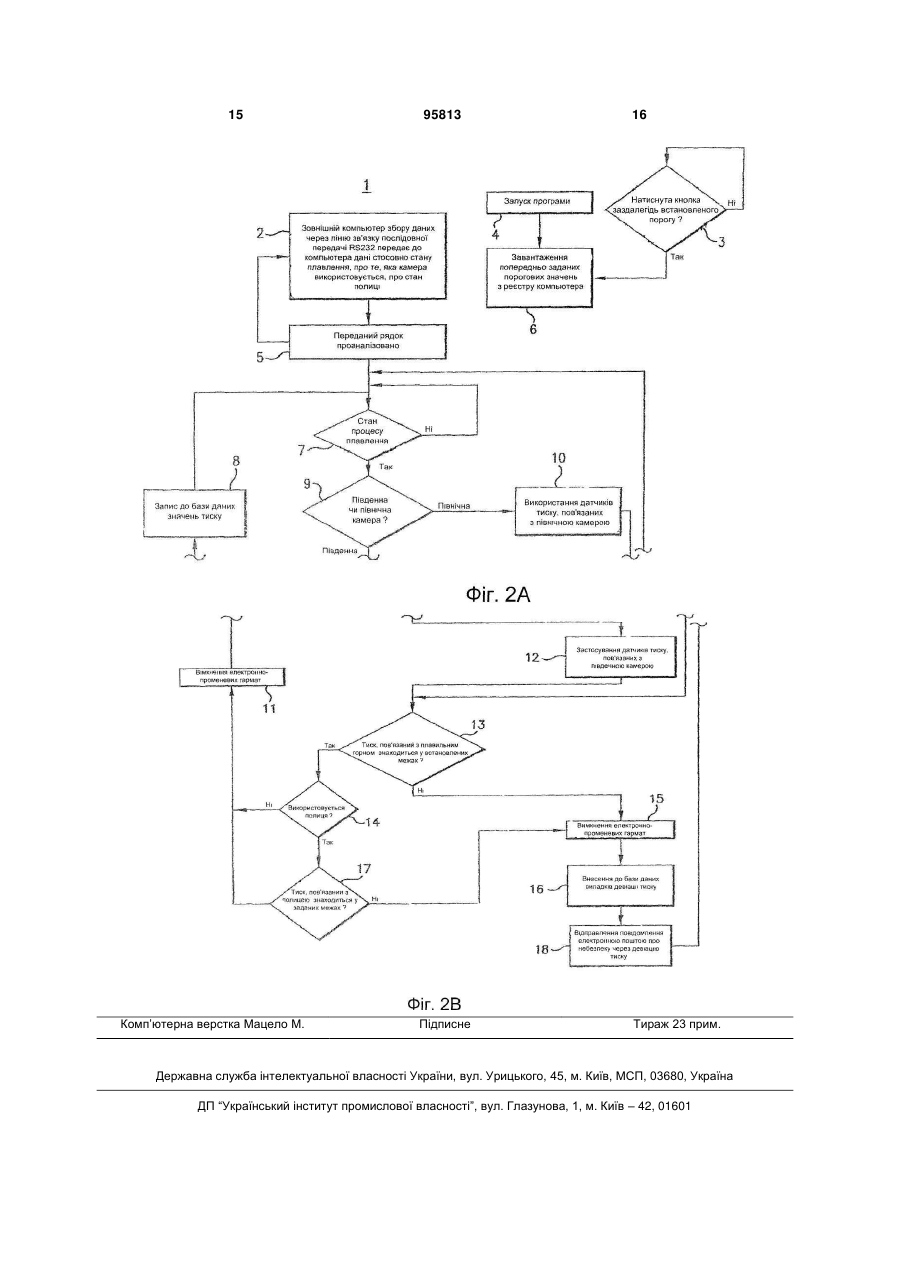

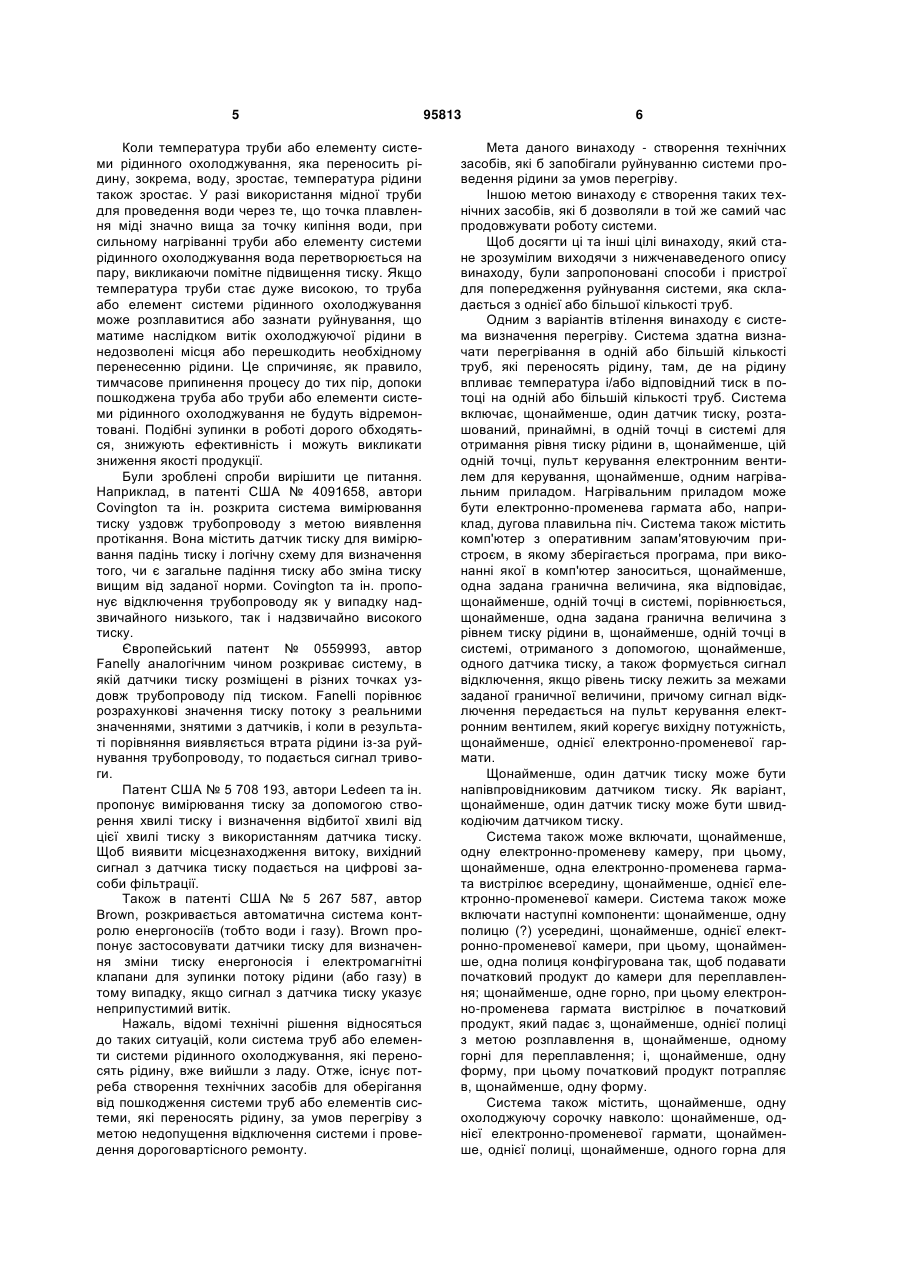

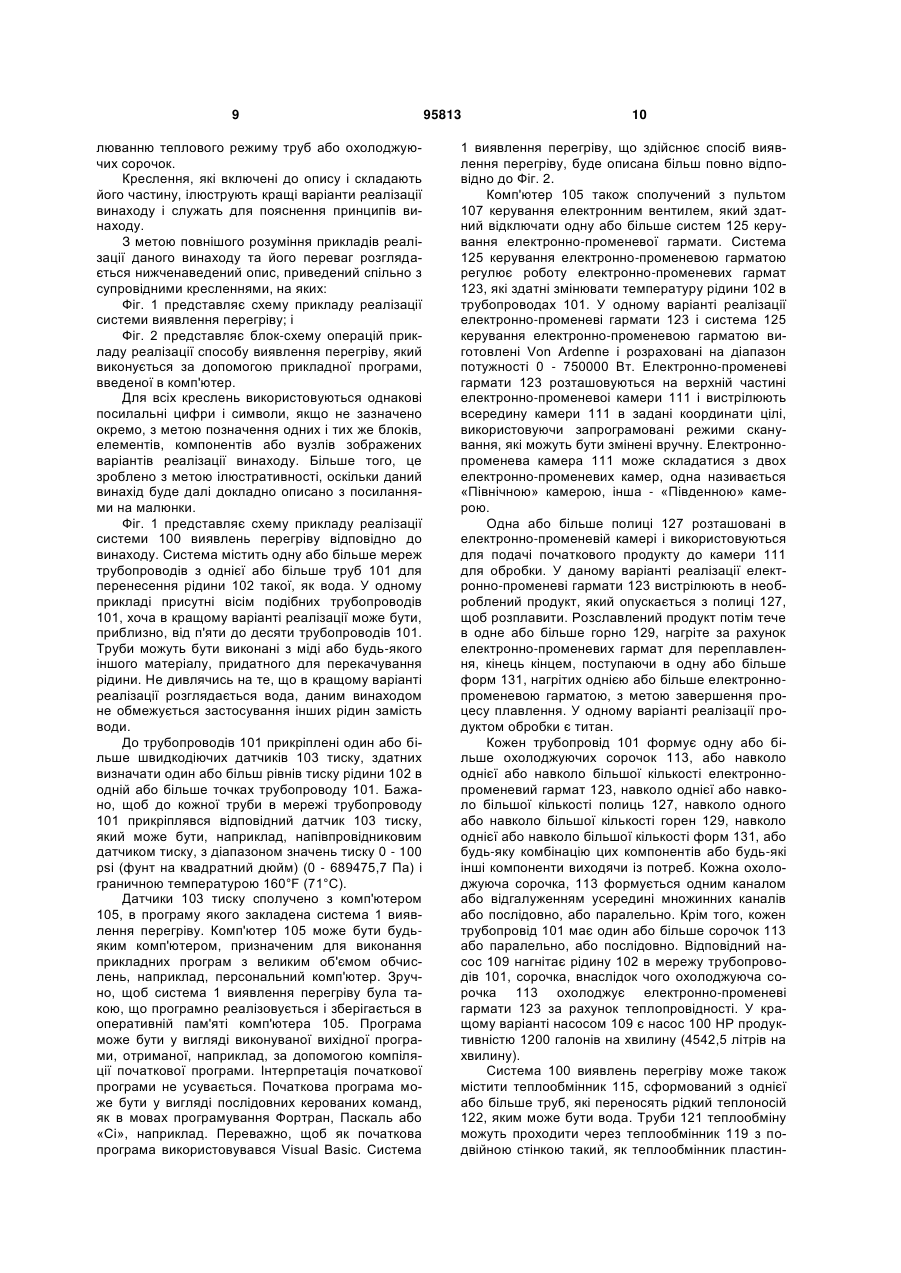

1. Система виявлення перегріву, яка містить: камеру; нагрівальний прилад, налаштований генерувати тепло в камері; трубку, налаштовану переносити рідину через камеру та видаляти тепло, утворене в камері, причому рідина впливає на температуру та пов'язаний з нею тиск в трубі; датчик тиску, встановлений в точці системи з метою отримання рівня тиску рідини в цій точці; пульт керування електронним вентилем, призначений для керування нагрівальним приладом, причому нагрівальний прилад включає електронно-променеву гармату і має силовий вихід; комп'ютер з оперативним запам'ятовуючим пристроєм, причому в оперативному запам'ятовуючому пристрої, зберігається програма, при виконанні якої комп'ютер: вводить задану граничну величину, відповідну цій точці в системі, 2 (19) 1 3 95813 4 рідини в трубу так, щоб охолоджуюча сорочка, охолоджувала електронно-променеву гармату за рахунок теплопровідності. 8. Система за п. 1, яка відрізняється тим, що містить теплообмінник, що включає трубу, причому ця труба переносить рідкий теплоносій і прилягає до труби системи, щоб забезпечити передачу тепла за рахунок теплопровідності. 9. Система за п. 8, яка відрізняється тим, що до складу теплообмінника входять: охолоджуючий стояк і теплообмінник з подвійною стінкою, розташований поряд з системою. 10. Система за п. 1, яка відрізняється тим, що при виконанні програми комп'ютер розраховує швидкість зміни рівня тиску, отриманого від датчика тиску. 11. Система за п. 1, яка відрізняється тим, що пульт керування електронним вентилем коректує вихідну потужність електронно-променевої гармати шляхом зниження вихідної потужності електронно-променевої гармати. 12. Система за п. 1, яка відрізняється тим, що пульт керування електронним вентилем коректує вихідну потужність електронно-променевої гармати шляхом відключення електронно-променевої гармати. 13. Система за п. 1, яка відрізняється тим, що містить базу даних, яка налаштована записувати дані стосовно випадків відхилення тиску. 14. Система за п. 1, яка відрізняється тим, що при виконанні програми комп'ютер відправляє повідомлення по електронній пошті особі, відповідальній за нагляд за системою. 15. Спосіб виявлення перегріву системи, який включає: перенесення рідини по трубі, що міститься в камері, з метою видалення тепла, утвореного в камері, причому рідина впливає на температуру і пов'язаний з потоком тиск в трубі; отримання від датчика тиску, розміщеного в точці системи, рівня тиску рідини в системі в цій точці; порівняння рівня тиску, отриманого за допомогою датчика тиску з відповідною попередньо заданою граничною величиною; і формування сигналу відключення, якщо рівень напруги перевищує задану граничну величину, та передачу сигналу відключення на пульт керування електронним вентилем, який налаштований коректувати вихідну потужність нагрівального приладу, причому цей нагрівальний прилад містить електронно-променеву гармату. 16. Спосіб за п. 15, який відрізняється тим, що датчик тиску є напівпровідниковим датчиком тиску. 17. Спосіб за п. 15, який відрізняється тим, що датчик тиску є швидкодіючим датчиком тиску. 18. Спосіб за п. 15, який відрізняється тим, що також містить процес вистрілювання електроннопроменевої гармати всередину камери, що складається з електронно-променевої камери. 19. Спосіб за п. 15, який відрізняється тим, що також містить: конфігурацію полиці для подачі початкового продукту в електронно-променеву камеру з метою плавлення; процес вистрілювання електронно-променевої гармати в початковий продукт, падаючий з полиці з метою плавлення початкового продукту в горні з метою переробки; завершення процесу обробки, коли розплавлений початковий продукт подається в форму. 20. Спосіб за п. 19, який відрізняється тим, що містить забезпечення охолоджуючої сорочки навколо, принаймні одного з електронно-променевої гармати, полиці, горна і форми. 21. Спосіб за п. 19, який відрізняється тим, що містить оснащення насосом, причому насос сконфігурований накачувати рідину в трубу так, що охолоджуюча сорочка охолоджує електроннопроменеву гармату за рахунок теплопровідності. 22. Спосіб за п. 15, який відрізняється тим, що також містить оснащення теплообмінником, який включає трубу, причому ця труба переносить рідкий теплоносій і прилягає до труби системи, щоб забезпечити передачу тепла за рахунок теплопровідності. 23. Спосіб за п. 22, який відрізняється тим, що до складу теплообмінника входять охолоджуючий стояк і теплообмінник з подвійною стінкою, розташований поруч з системою. 24. Спосіб за п. 15, який відрізняється тим, що передбачає обчислення швидкості зміни рівня тиску, отриманого від датчика тиску. 25. Спосіб за п. 15, який відрізняється тим, що коректування вихідної потужності електроннопроменевої гармати здійснюється шляхом зниження вихідної потужності електронно-променевої гармати. 26. Спосіб за п. 15, який відрізняється тим, що коректування вихідної потужності електроннопроменевої гармати здійснюється шляхом відключення електронно-променевої гармати. 27. Спосіб за п. 15, який відрізняється тим, що передбачає запис в базу даних тих даних, які відносяться до випадків відхилення тиску. 28. Спосіб за п. 15, який відрізняється тим, що містить відправлення повідомлення по електронній пошті особі, відповідальній за нагляд за системою. Винахід відноситься в цілому до систем виявлення і захисту від перегріву, зокрема, до способу запобігання умовам перегріву за допомогою вимірювання тиску. Такі рідини, як вода, часто використовуються у виробничих процесах як основний засіб передачі і регулювання тепла. У таких процесах рідина переноситься до робочого центру і від нього за допомогою трубопроводу. Наприклад, в галузі металургії вода використовується для охолоджування розплавленого металу при розливі в бажані форми. 5 Коли температура труби або елементу системи рідинного охолоджування, яка переносить рідину, зокрема, воду, зростає, температура рідини також зростає. У разі використання мідної труби для проведення води через те, що точка плавлення міді значно вища за точку кипіння води, при сильному нагріванні труби або елементу системи рідинного охолоджування вода перетворюється на пару, викликаючи помітне підвищення тиску. Якщо температура труби стає дуже високою, то труба або елемент системи рідинного охолоджування може розплавитися або зазнати руйнування, що матиме наслідком витік охолоджуючої рідини в недозволені місця або перешкодить необхідному перенесенню рідини. Це спричиняє, як правило, тимчасове припинення процесу до тих пір, допоки пошкоджена труба або труби або елементи системи рідинного охолоджування не будуть відремонтовані. Подібні зупинки в роботі дорого обходяться, знижують ефективність і можуть викликати зниження якості продукції. Були зроблені спроби вирішити це питання. Наприклад, в патенті США № 4091658, автори Covington та ін. розкрита система вимірювання тиску уздовж трубопроводу з метою виявлення протікання. Вона містить датчик тиску для вимірювання падінь тиску і логічну схему для визначення того, чи є загальне падіння тиску або зміна тиску вищим від заданої норми. Covington та ін. пропонує відключення трубопроводу як у випадку надзвичайного низького, так і надзвичайно високого тиску. Європейський патент № 0559993, автор Fanelly аналогічним чином розкриває систему, в якій датчики тиску розміщені в різних точках уздовж трубопроводу під тиском. Fanelli порівнює розрахункові значення тиску потоку з реальними значеннями, знятими з датчиків, і коли в результаті порівняння виявляється втрата рідини із-за руйнування трубопроводу, то подається сигнал тривоги. Патент США № 5 708 193, автори Ledeen та ін. пропонує вимірювання тиску за допомогою створення хвилі тиску і визначення відбитої хвилі від цієї хвилі тиску з використанням датчика тиску. Щоб виявити місцезнаходження витоку, вихідний сигнал з датчика тиску подається на цифрові засоби фільтрації. Також в патенті США № 5 267 587, автор Brown, розкривається автоматична система контролю енергоносіїв (тобто води і газу). Brown пропонує застосовувати датчики тиску для визначення зміни тиску енергоносія і електромагнітні клапани для зупинки потоку рідини (або газу) в тому випадку, якщо сигнал з датчика тиску указує неприпустимий витік. Нажаль, відомі технічні рішення відносяться до таких ситуацій, коли система труб або елементи системи рідинного охолоджування, які переносять рідину, вже вийшли з ладу. Отже, існує потреба створення технічних засобів для оберігання від пошкодження системи труб або елементів системи, які переносять рідину, за умов перегріву з метою недопущення відключення системи і проведення дороговартісного ремонту. 95813 6 Мета даного винаходу - створення технічних засобів, які б запобігали руйнуванню системи проведення рідини за умов перегріву. Іншою метою винаходу є створення таких технічних засобів, які б дозволяли в той же самий час продовжувати роботу системи. Щоб досягти ці та інші цілі винаходу, який стане зрозумілим виходячи з нижченаведеного опису винаходу, були запропоновані способи і пристрої для попередження руйнування системи, яка складається з однієї або більшої кількості труб. Одним з варіантів втілення винаходу є система визначення перегріву. Система здатна визначати перегрівання в одній або більшій кількості труб, які переносять рідину, там, де на рідину впливає температура і/або відповідний тиск в потоці на одній або більшій кількості труб. Система включає, щонайменше, один датчик тиску, розташований, принаймні, в одній точці в системі для отримання рівня тиску рідини в, щонайменше, цій одній точці, пульт керування електронним вентилем для керування, щонайменше, одним нагрівальним приладом. Нагрівальним приладом може бути електронно-променева гармата або, наприклад, дугова плавильна піч. Система також містить комп'ютер з оперативним запам'ятовуючим пристроєм, в якому зберігається програма, при виконанні якої в комп'ютер заноситься, щонайменше, одна задана гранична величина, яка відповідає, щонайменше, одній точці в системі, порівнюється, щонайменше, одна задана гранична величина з рівнем тиску рідини в, щонайменше, одній точці в системі, отриманого з допомогою, щонайменше, одного датчика тиску, а також формується сигнал відключення, якщо рівень тиску лежить за межами заданої граничної величини, причому сигнал відключення передається на пульт керування електронним вентилем, який корегує вихідну потужність, щонайменше, однієї електронно-променевої гармати. Щонайменше, один датчик тиску може бути напівпровідниковим датчиком тиску. Як варіант, щонайменше, один датчик тиску може бути швидкодіючим датчиком тиску. Система також може включати, щонайменше, одну електронно-променеву камеру, при цьому, щонайменше, одна електронно-променева гармата вистрілює всередину, щонайменше, однієї електронно-променевої камери. Система також може включати наступні компоненти: щонайменше, одну полицю (?) усередині, щонайменше, однієї електронно-променевої камери, при цьому, щонайменше, одна полиця конфігурована так, щоб подавати початковий продукт до камери для переплавлення; щонайменше, одне горно, при цьому електронно-променева гармата вистрілює в початковий продукт, який падає з, щонайменше, однієї полиці з метою розплавлення в, щонайменше, одному горні для переплавлення; і, щонайменше, одну форму, при цьому початковий продукт потрапляє в, щонайменше, одну форму. Система також містить, щонайменше, одну охолоджуючу сорочку навколо: щонайменше, однієї електронно-променевої гармати, щонайменше, однієї полиці, щонайменше, одного горна для 7 переплавлення і, щонайменше, однієї форми. Система також містить, щонайменше, один насос, при цьому, щонайменше, один насос конфігурований для закачування рідини в, щонайменше, одну трубу так, що, щонайменше, одна охолоджуюча сорочка, здійснює охолоджування, щонайменше, однієї електронно-променевоі гармати за рахунок теплопровідності. Система також містить пристрій теплообміну, який включає в собі, щонайменше, одну трубу, причому ця одна труба переносить рідкий теплоносій і прилягає до, щонайменше, одної труби системи, що дозволяє передавати тепло за рахунок теплопровідності. У свою чергу, пристрій теплообміну містить охолоджуючий стояк і теплообмінник з подвійною стінкою, розташований поряд з системою виявлення перегріву. При виконанні програми комп'ютер проводить обчислення швидкості зміни, щонайменше, одного рівня тиску, отриманого від, щонайменше, одного датчика тиску. За допомогою пульта керування електронним вентилем системи корегується вихідна потужність, щонайменше, однієї електронно-променевої гармати шляхом зменшення вихідної потужності, щонайменше, однієї електронно-променевої гармати. У іншому випадку пультом керування електронним вентилем системи також можна корегувати вихідну потужність, щонайменше, однієї електроннопроменевої гармати за рахунок виключення, щонайменше, однієї електронно-променевої гармати. Система також може містити базу даних, в яку заноситься дані про випадки девіації тиск. При виконанні програми комп'ютер може посилати повідомлення електронною поштою одному або більшій кількості осіб, відповідальним за здійснення нагляду над пристроєм. Відповідно до іншого варіанту реалізації винаходу розкривається спосіб виявлення перегріву системи, який пропонує одну або більшу кількість труб, які переносять рідину, причому на рідину впливає температура і/або відповідний тиск потоку в одній або більшій кількості труб. Спосіб пропонує отримання з, щонайменше, одного датчика тиску, щонайменше, одного рівня тиску рідини в системі в, щонайменше, одній точці, виконання порівнювання, щонайменше, одного рівня тиску, отриманого з, щонайменше, одного датчика тиску, з відповідною заданою граничною величиною, формування сигналу відключення, якщо рівень тиску лежить за межами заданої граничної величини, сигнал відключення передається на пульт керування електронним вентилем, який корегує вихідну потужність, щонайменше, одного нагрівального приладу, що дозволяє системі продовжити роботу. Щонайменше, один датчик тиску може бути напівпровідниковим датчиком тиску. Як варіант, щонайменше, один датчик тиску може бути швидкодіючим датчиком тиску. Щонайменше, один нагрівальний прилад може бути, наприклад, електронно-променевою гарматою. Спосіб також передбачає вистрілювання, щонайменше, однієї електронно-променевої гармати, яка вистрілює всередину, щонайменше, однієї 95813 8 електронно-променевої камери. Спосіб також передбачає наступні процеси: розробку конфігурації, щонайменше, однієї полиці для подачі початкового продукту в камеру з метою розплавлення; вистрілювання електронно-променевої гармати в початковий продукт, який падає з, щонайменше, однієї полиці для плавлення в, щонайменше, одного горна для переплавлення і завершення процесу переплавлення, коли продукт надходить до, щонайменше, однієї форми. Спосіб також передбачає оснащення, щонайменше, однією сорочкою охолоджування навколо: щонайменше, однієї електронно-променевої гармати, щонайменше, однієї полиці, щонайменше, одного горна і, щонайменше, однієї форми. Спосіб також передбачає оснащення, щонайменше, одним насосом, в якому, щонайменше, один насос призначений для закачування рідини в, щонайменше, одну трубу так, щоб, щонайменше, одна охолоджуюча сорочка, охолоджувала, щонайменше, одну електронно-променеву трубку за рахунок теплопровідності. Спосіб також передбачає оснащення системою теплообміну, яка включає, щонайменше, одну трубу, причому ця одна труба переносить рідкий теплоносій і прилягає до, щонайменше, однієї труби системи, що дозволяє передавати тепло за рахунок теплопровідності. У даному способі система теплообміну складається з: охолоджуючого стояка, і теплообмінника з подвійною стінкою, розташованого поряд з системою. Спосіб містить обчислення швидкості зміни, щонайменше, одного рівня тиску, отриманого від, щонайменше, одного датчика тиску. Регулювання вихідної потужності, щонайменше, однієї електронно-променевої гармати полягає в пониженні вихідної потужності, щонайменше, однієї електронно-променевої гармати. Як варіант, регулювання вихідної потужності, щонайменше, однієї електронно-променевої гармати може проводитися за рахунок відключення, щонайменше, однієї електронно-променевої гармати. Спосіб також передбачає процес записування даних, які відносяться до випадків девіації тиску, в базу даних. Спосіб також передбачає відправлення повідомлення електронною поштою одній або більшій кількості осіб, відповідальним за спостереження за системою. Конкретні варіанти реалізації винаходу надають велику кількість технічних переваг. Наприклад, технічна перевага одного з варіантів полягає в тому, що забезпечується недопущення виходу системи з ладу, разом з тим надається можливість відразу продовжувати роботу системи. Додатковою технічною перевагою цього варіанту реалізації і/або іншого може служити зниження небезпеки того, що охолоджуюча рідина випадково проникне в плавильну камеру, наприклад, внаслідок порушення функціонування якої-небудь підсистеми, таким чином, перешкоджається забруднення продукту, який розплавляється в плавильній камері. Крім того, перевагою даного варіанту реалізації винаходу і/або іншого варіанту є підвищення ефективності охолоджування завдяки точному регу 9 люванню теплового режиму труб або охолоджуючих сорочок. Креслення, які включені до опису і складають його частину, ілюструють кращі варіанти реалізації винаходу і служать для пояснення принципів винаходу. З метою повнішого розуміння прикладів реалізації даного винаходу та його переваг розглядається нижченаведений опис, приведений спільно з супровідними кресленнями, на яких: Фіг. 1 представляє схему прикладу реалізації системи виявлення перегріву; і Фіг. 2 представляє блок-схему операцій прикладу реалізації способу виявлення перегріву, який виконується за допомогою прикладної програми, введеної в комп'ютер. Для всіх креслень використовуються однакові посилальні цифри і символи, якщо не зазначено окремо, з метою позначення одних і тих же блоків, елементів, компонентів або вузлів зображених варіантів реалізації винаходу. Більше того, це зроблено з метою ілюстративності, оскільки даний винахід буде далі докладно описано з посиланнями на малюнки. Фіг. 1 представляє схему прикладу реалізації системи 100 виявлень перегріву відповідно до винаходу. Система містить одну або більше мереж трубопроводів з однієї або більше труб 101 для перенесення рідини 102 такої, як вода. У одному прикладі присутні вісім подібних трубопроводів 101, хоча в кращому варіанті реалізації може бути, приблизно, від п'яти до десяти трубопроводів 101. Труби можуть бути виконані з міді або будь-якого іншого матеріалу, придатного для перекачування рідини. Не дивлячись на те, що в кращому варіанті реалізації розглядається вода, даним винаходом не обмежується застосування інших рідин замість води. До трубопроводів 101 прикріплені один або більше швидкодіючих датчиків 103 тиску, здатних визначати один або більш рівнів тиску рідини 102 в одній або більше точках трубопроводу 101. Бажано, щоб до кожної труби в мережі трубопроводу 101 прикріплявся відповідний датчик 103 тиску, який може бути, наприклад, напівпровідниковим датчиком тиску, з діапазоном значень тиску 0 - 100 psi (фунт на квадратний дюйм) (0 - 689475,7 Па) і граничною температурою 160°F (71°С). Датчики 103 тиску сполучено з комп'ютером 105, в програму якого закладена система 1 виявлення перегріву. Комп'ютер 105 може бути будьяким комп'ютером, призначеним для виконання прикладних програм з великим об'ємом обчислень, наприклад, персональний комп'ютер. Зручно, щоб система 1 виявлення перегріву була такою, що програмно реалізовується і зберігається в оперативній пам'яті комп'ютера 105. Програма може бути у вигляді виконуваної вихідної програми, отриманої, наприклад, за допомогою компіляції початкової програми. Інтерпретація початкової програми не усувається. Початкова програма може бути у вигляді послідовних керованих команд, як в мовах програмування Фортран, Паскаль або «Сі», наприклад. Переважно, щоб як початкова програма використовувався Visual Basic. Система 95813 10 1 виявлення перегріву, що здійснює спосіб виявлення перегріву, буде описана більш повно відповідно до Фіг. 2. Комп'ютер 105 також сполучений з пультом 107 керування електронним вентилем, який здатний відключати одну або більше систем 125 керування електронно-променевої гармати. Система 125 керування електронно-променевою гарматою регулює роботу електронно-променевих гармат 123, які здатні змінювати температуру рідини 102 в трубопроводах 101. У одному варіанті реалізації електронно-променеві гармати 123 і система 125 керування електронно-променевою гарматою виготовлені Von Ardenne і розраховані на діапазон потужності 0 - 750000 Вт. Електронно-променеві гармати 123 розташовуються на верхній частині електронно-променевоі камери 111 і вистрілюють всередину камери 111 в задані координати цілі, використовуючи запрограмовані режими сканування, які можуть бути змінені вручну. Електроннопроменева камера 111 може складатися з двох електронно-променевих камер, одна називається «Північною» камерою, інша - «Південною» камерою. Одна або більше полиці 127 розташовані в електронно-променевій камері і використовуються для подачі початкового продукту до камери 111 для обробки. У даному варіанті реалізації електронно-променеві гармати 123 вистрілюють в необроблений продукт, який опускається з полиці 127, щоб розплавити. Розславлений продукт потім тече в одне або більше горно 129, нагріте за рахунок електронно-променевих гармат для переплавлення, кінець кінцем, поступаючи в одну або більше форм 131, нагрітих однією або більше електроннопроменевою гарматою, з метою завершення процесу плавлення. У одному варіанті реалізації продуктом обробки є титан. Кожен трубопровід 101 формує одну або більше охолоджуючих сорочок 113, або навколо однієї або навколо більшої кількості електроннопроменевий гармат 123, навколо однієї або навколо більшої кількості полиць 127, навколо одного або навколо більшої кількості горен 129, навколо однієї або навколо більшої кількості форм 131, або будь-яку комбінацію цих компонентів або будь-які інші компоненти виходячи із потреб. Кожна охолоджуюча сорочка, 113 формується одним каналом або відгалуженням усередині множинних каналів або послідовно, або паралельно. Крім того, кожен трубопровід 101 має один або більше сорочок 113 або паралельно, або послідовно. Відповідний насос 109 нагнітає рідину 102 в мережу трубопроводів 101, сорочка, внаслідок чого охолоджуюча сорочка 113 охолоджує електронно-променеві гармати 123 за рахунок теплопровідності. У кращому варіанті насосом 109 є насос 100 HP продуктивністю 1200 галонів на хвилину (4542,5 літрів на хвилину). Система 100 виявлень перегріву може також містити теплообмінник 115, сформований з однієї або більше труб, які переносять рідкий теплоносій 122, яким може бути вода. Труби 121 теплообміну можуть проходити через теплообмінник 119 з подвійною стінкою такий, як теплообмінник пластин 11 частого типу, швидкість теплообмінника з подвійною стінкою складає 1 600 000 BTU/год. (BTU британська теплова одиниця) (403200 ккал/годину). Кожна мережа трубопроводів 101 також може проходити через теплообмінник 119 з подвійною стінкою. Усередині теплообмінника 119 з подвійною стінкою труби 121 теплообміну повинні прилягати до труб 101, що дозволяє теплу передаватися за рахунок теплопровідності. Труби 121 також проходять через охолоджуючий стояк 117 з метою охолоджування рідкого теплоносія 122. Спосіб виявлення перегріву як приклад варіанту втілення системи 100 виявлень перегріву пояснюватиметься детальніше відповідно до Фіг. 2. Відповідно до Фіг. 2 буде описаний варіант реалізації способу виявлення перегріву, який виконується за допомогою системи 1 виявлення перегріву, закладеного в програму комп'ютера 105. Система 1 виявлення перегріву запускається (4) і визначає, чи (3) включена кнопка заздалегідь встановленого порогу. Якщо - так, то система 1 виявлення перегріву завантажує в реєстр комп'ютера 105 одне або більше заданих граничних значень (6). Задані граничні значення відповідають максимально і мінімально допустимим величинам робочого тиску, які вказують на небезпечний тиск в трубі, який, у свою чергу, відображає процес руху рідини та/або температуру в кожній з труб 101 в кожній мережі і може містити інформацію, яка стосується допустимих швидкостей зміни цих рівнів тиску. У найкращому варіанті реалізації, коли застосовуються полиці 127 з рідинним охолоджуванням і двоє горен 129 з рідинним охолоджуванням, задані граничні величини для полиці 127 складають: 1,4 psi (6895 ПА) мінімальний тиск, 17,4 psi (117211 Па) - максимальний тиск і 9 psi (62053 Па) - максимальна швидкість зміни. Для першого горна ці величини складають: 0 psi - мінімальний тиск, 16 psi (110316 Па) - максимальний тиск і 7.6 psi (48263 Па) максимальна швидкість зміни. Для другого горна ці величини складають: 0 psi - мінімальний тиск, 12,6 psi (82737 Па) -максимальний тиск і 7,6 psi (48263 Па) - максимальна швидкість зміни тиску. Зовнішній комп'ютер збору даних (не показаний на малюнках) надсилає дані (2) до комп'ютера 105 про те, яка з електронно-променевих камер 111 (тобто Північна або Південна камера) знаходиться у використанні, про протікання плавлення в електронно-променевих камерах 111 і чи використовується полиця 127. Дані можуть представлятися в будь-якій зручній формі, як наприклад, рядок. Далі система 1 виявлення перегріву аналізує дані, отримані від зовнішнього комп'ютера (5) збору даних через лінію зв'язку послідовної передачі RS232. Потім в (7) система (1) виявлення перегріву визначає з рядка проаналізованих даних, чи відбувається розплавлення продукту в електронно-променевих камерах 111. Якщо - так, то в (9) система (1) визначає, в якій саме електроннопроменевій камері 111 (тобто в Північній або Південній) відбувається плавлення продукту. Якщо система 1 виявлення перегріву визначає, що електронно-променевою камерою 111, яка використовується є Північна камера, то (10) сис 95813 12 тема 1 виявлення перегріву отримує рівні тиску рідини 102, які визначаються датчиками 103 тиску, сполученими з Північною електронно-променевою камерою 111. Якщо система 1 виявлення перегріву визначає, що електронно-променевою камерою, яка використовується є Південна камера, то в (12) система 1 виявлення перегріву отримує рівні тиску рідини 102, які визначаються датчиками 103 тиску, сполученими з Південною електроннопроменевою камерою 111. Потім система 1 виявлення перегріву порівнює (13) рівні тиску, які визначаються датчиками 103 тиску, сполученими з Північною електроннопроменевою камерою 111 або Південною електронно-променевою камерою 11 в (10) або (12) відповідно, з відповідними заданими граничними величинами. Бажано, щоб за допомогою системи 1 виявлення перегріву також розраховувалися швидкості зміни рівнів тиску, отриманих від датчиків 103 тиску, і порівнювалися розрахункові значення швидкості зміни визначених рівнів тиску із заданими граничними значеннями. Якщо система 1 виявлення перегріву визначить, що який-небудь з визначених рівнів тиску, отриманих або в (10), або в (12), або будь-яка швидкість зміни, розрахована там же, перевищує або падає нижче заданої межі (у разі девіації тиску), то система 1 виявлення перегріву формує сигнал відключення (15), який передається на пульт 107 керування електронним вентилем. Отже, пульт 107 керування електронним вентилем регулює систему керування 125 електроннопроменевою гарматою, відключаючи відповідну електронно-променеву гармату або гармати 123, тим самим запобігаючи виходу з ладу мережі трубопроводу 101. У іншому варіанті реалізації та ж сама мета досягається за рахунок зменшення вихідної потужності однієї або більше електроннопроменевих гармат 123. Система 1 виявлення перегріву також здатна заносити в базу даних (16) для майбутнього аналізу дані, тиск, що відноситься до випадків девіації, включаючи час і дату таких випадків, вимірювання рівнів тиску в цих випадках, і швидкості зміни тиску при вимірюваннях. Подібний аналіз корисний при точному визначенні встановлюваних граничних величин. Бажано також, щоб при формуванні сигналу відключення система 1 виявлення перегріву передавала повідомлення (18), наприклад, повідомлення електронною поштою, одній або більшій кількості осіб, які є відповідальними за контроль над системою 100 виявлень перегріву, про випадок девіації тиску. Або ж, якщо система 1 виявлення перегріву визначає, що один або більше визначених рівнів тиску або швидкості його зміни, нею розрахованих, не перевищують або не падають нижче за визначені межі, обумовлені заданими граничними величинами (13), тоді система 1 виявлення перегріву може також встановити, чи використовується полиця (14) за рахунок аналізу даних після розбору в (5). Якщо полиця використовується, то система 1 виявлення перегріву може отримати один або більше рівнів тиску з датчиків тиску 103, сполучених 13 з полицею, і порівняти отримані рівні тиску із заданими граничними величинами (17). Далі, в (17) система 1 виявлення перегріву розраховує швидкості зміни тиску, отриманого від датчиків тиску 103, сполучених з полицею, і порівнює розрахункові швидкості зміни отриманих рівнів напруги із заданими граничними величинами. Якщо система 1 виявлення перегріву визначає, що будь-який один або більше з отриманих рівнів тиску або будь-які розраховані швидкості його зміни перевищують або падають нижче від потрібної межі, яка визначається заданими граничними величинами, то система 1 виявлення перегріву приступає до (15), описаного вище. З іншого боку, якщо полиця не використовується або якщо рівні тиску, які визначаються датчиками тиску 103, сполученими з полицею, або розраховані ним швидкості зміни не перевищують 95813 14 або не падають нижче від потрібної межі, яка визначається заданими граничними величинами, то система 1 виявлення перегріву переходить до (11). У (11) система 1 виявлення перегріву включає електронно-променеву гармату або гармати 123, якщо вони ще не включені. Нарешті, система 1 виявлення перегріву записує отримані рівні тиску і відповідні швидкості зміни отриманих рівнів тиску (8). Вищенаведений опис тільки ілюструє принципи винаходу. Фахівцям ясно, що можливі різні модифікації та зміни описаних варіантів реалізації винаходу в межах суті і об'єму даного винаходу. Отже, фахівці мають можливість розробляти численні технічні рішення, які, не дивлячись на те, що не описані детально вище, втілюють принципи винаходу не виходячи за межі його сутності та обсягу. 15 Комп’ютерна верстка Мацело М. 95813 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
