Нутромір мікрометричний

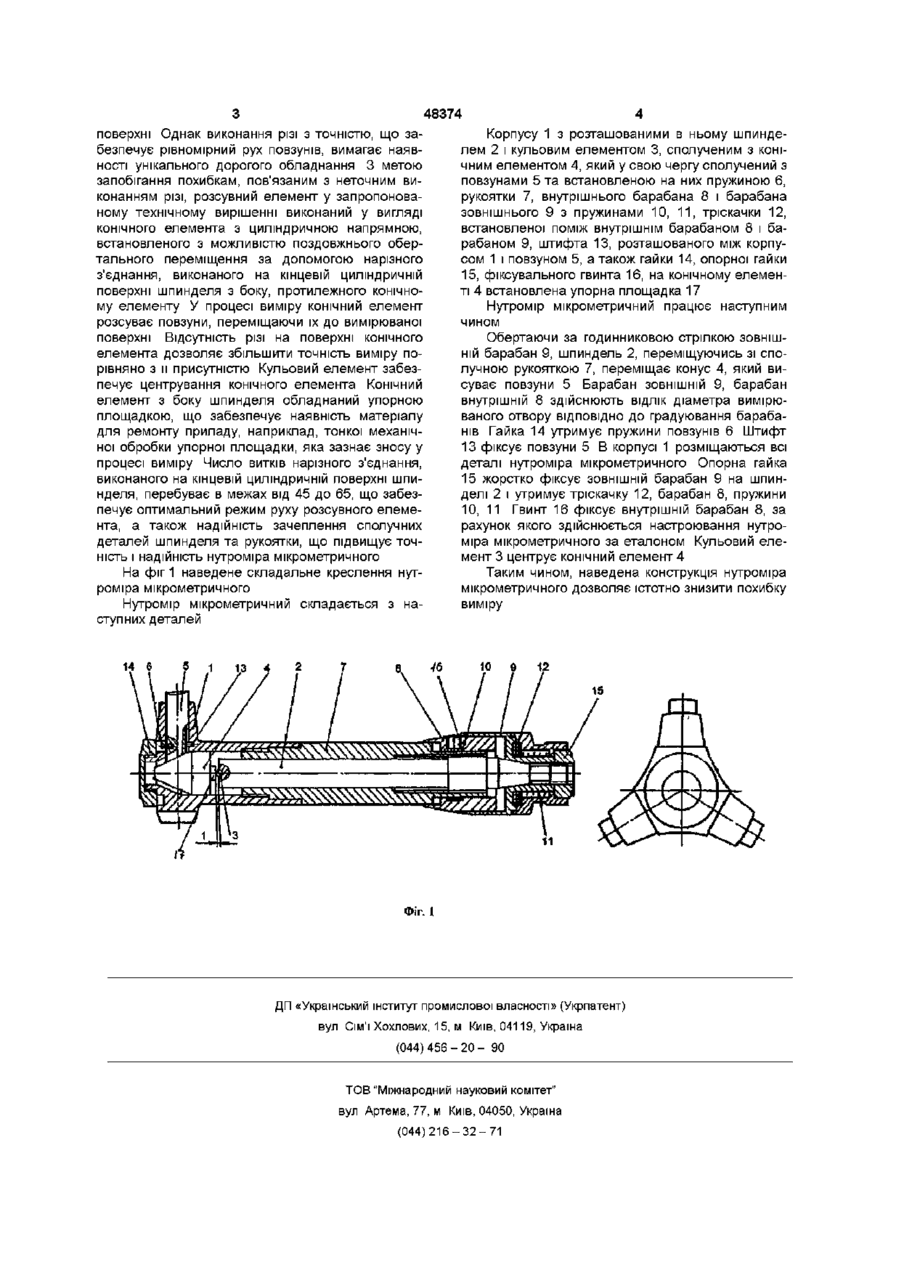

1 Нутромір мікрометричний, що містить корпус з розсувним елементом, встановлений з можливістю переміщення між повзунами, барабан, внутрішній барабан з пружинами, тріскачку, штифт, рукоятку, гайку, розташовану на пружині повзунів, повзуни, який відрізняється тим, що розсувний елемент виконаний складовим у вигляді конічного елемента з циліндричною напрямною, встановленого з можливістю поздовжнього пе реміщення, і шпинделя, встановленого з можливістю обертально-поздовжнього переміщення за допомогою нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя з боку, протилежного конічному елементу 2 Нутромір мікрометричний за п 1, який відрізняється тим, що складові розсувного елемента сполучені між собою за допомогою кульового елемента, встановленого в торці шпинделя 3 Нутромір мікрометричний за пп 1 та 2, який відрізняється тим, що конічний елемент з боку шпинделя додатково обладнаний упорною площадкою 4 Нутромір мікрометричний за пп 1-3, який відрізняється тим, що число витків нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя, перебуває в межах від 45 до 65 Винахід належить до приладобудівної промисловості, а саме до приладів для виміру отворів у металообробній промисловості Відомий нутромір мікрометричний (фірма «Тесса», Швейцарія - додається), що містить корпус з барабаном, тріскачкою, штифтом, розсувний елемент з східчастою різзю на його ЗОВНІШНІЙ поверхні, сполучений з повзунами, який з'єднаний зі шпинделем, ЗОВНІШНІЙ барабан, внутрішній барабан, пружини повзунів, штифт, гайку Недоліком відомого нутроміра є надмірно висока похибка виміру внаслідок нерівномірного впливу розсувного елемента на повзуни Це викликане неможливістю технологічно виконати різь на поверхні розсувного елемента з необхідною точністю Не виконана з необхідною точністю різь на поверхні розсувного елемента працює у зачепленні з повзунами, що викликає їх нерівномірний рух до вимірюваної поверхні і призводить до високої похибки виміру В основу винаходу покладене завдання зниження похибки виміру нутроміра за рахунок зміни конструкції розсувного елемента, що взаємодіє з повзунами Поставлене завдання вирішується тим, що нутромір мікрометричний, який містить корпус з роз сувним елементом, встановленим з можливістю переміщення між повзунами, ЗОВНІШНІЙ барабан, внутрішній барабан з пружинами, тріскачку, штифт, рукоятку, гайку, розташовану на пружині повзунів, повзуни, ВІДПОВІДНО до винаходу, розсувний елемент виконаний складовим у вигляді конічного елемента з циліндричною напрямною, встановленого З МОЖЛИВІСТЮ ПОЗДОВЖНЬОГО переміщення, і шпинделя, встановленого з можливістю обертально-поздовжнього переміщення за допомогою нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя з боку, протилежного конічному елементу Конічний елемент і шпиндель сполучені між собою за допомогою кульового елемента, встановленого в торці шпинделя Конічний елемент з боку шпинделя додатково обладнаний упорною площадкою Число витків нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя, перебуває в межах від 45 до 65 У прототипі розсувний елемент входить у зачеплення з повзунами за допомогою різі виконаної на поверхні розсувного елемента, що має форму тіла обертання з конусністю Здійснюючи обертально-поступальний рух між повзунами, розсувний елемент переміщає їх у напрямку вимірюваної СО 00 48374 поверхні Однак виконання різі з точністю, що забезпечує рівномірний рух повзунів, вимагає наявності унікального дорогого обладнання 3 метою запобігання похибкам, пов'язаним з неточним виконанням різі, розсувний елемент у запропонованому технічному вирішенні виконаний у вигляді конічного елемента з циліндричною напрямною, встановленого з можливістю поздовжнього обертального переміщення за допомогою нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя з боку, протилежного конічному елементу У процесі виміру конічний елемент розсуває повзуни, переміщаючи їх до вимірюваної поверхні Відсутність різі на поверхні конічного елемента дозволяє збільшити точність виміру порівняно з и присутністю Кульовий елемент забезпечує центрування конічного елемента Конічний елемент з боку шпинделя обладнаний упорною площадкою, що забезпечує наявність матеріалу для ремонту приладу, наприклад, тонкої механічної обробки упорної площадки, яка зазнає зносу у процесі виміру Число витків нарізного з'єднання, виконаного на кінцевій циліндричній поверхні шпинделя, перебуває в межах від 45 до 65, що забезпечує оптимальний режим руху розсувного елемента, а також надійність зачеплення сполучних деталей шпинделя та рукоятки, що підвищує точність і надійність нутроміра мікрометричного Корпусу 1 з розташованими в ньому шпинделем 2 і кульовим елементом 3, сполученим з конічним елементом 4, який у свою чергу сполучений з повзунами 5 та встановленою на них пружиною 6, рукоятки 7, внутрішнього барабана 8 і барабана зовнішнього 9 з пружинами 10, 11, тріскачки 12, встановленої поміж внутрішнім барабаном 8 і барабаном 9, штифта 13, розташованого між корпусом 1 і повзуном 5, а також гайки 14, опорної гайки 15, фіксувального гвинта 16, на конічному елементі 4 встановлена упорна площадка 17 Нутромір мікрометричний працює наступним чином Обертаючи за годинниковою стрілкою ЗОВНІШНІЙ барабан 9, шпиндель 2, переміщуючись зі сполучною рукояткою 7, переміщає конус 4, який висуває повзуни 5 Барабан ЗОВНІШНІЙ 9, барабан внутрішній 8 здійснюють ВІДЛІК діаметра вимірюваного отвору ВІДПОВІДНО до градуювання барабанів Гайка 14 утримує пружини повзунів 6 Штифт 13 фіксує повзуни 5 В корпусі 1 розміщаються всі деталі нутроміра мікрометричного Опорна гайка 15 жорстко фіксує ЗОВНІШНІЙ барабан 9 на шпинделі 2 і утримує тріскачку 12, барабан 8, пружини 10, 11 Гвинт 16 фіксує внутрішній барабан 8, за рахунок якого здійснюється настроювання нутроміра мікрометричного за еталоном Кульовий елемент 3 центрує конічний елемент 4 На фіг 1 наведене складальне креслення нутроміра мікрометричного Нутромір мікрометричний складається з наступних деталей Таким чином, наведена конструкція нутроміра мікрометричного дозволяє істотно знизити похибку виміру Н 6 ФІг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
