G01R 21/02 — термічними способами

Номер патенту: 86184

Опубліковано: 10.04.2009

Автори: Жарко Юрий Григорович, Волков Михайло Володимирович, Волков Володимир Михайлович

МПК: G01R 21/02

Мітки: прохідної, потужності, великих, виготовлення, хвилеводів, круглих, спосіб, нвч, квазіточковий, датчик, коаксіальних, рівнів

Номер патенту: 80728

Опубліковано: 25.10.2007

Автори: Кузнецов Владлен Миколайович, Волков Володимир Михайлович, Ісічко Ганна Леонідівна, Логачов Олександр Сергійович

МПК: G01R 21/04, G01R 21/02

Мітки: теплова, дискретна, вимірювальна, лінія

Формула / Реферат:

Теплова дискретна вимірювальна лінія, яка складається з відрізка лінії передачі з поглинаючою стінкою, вздовж зовнішньої поверхні якої розташовано n нерухомих термодатчиків на відстані , де  - довжина хвилі в хвилеводі, і індикатора, при цьому термодатчики через комутатор підключені до індикатора, другий...

Номер патенту: 76349

Опубліковано: 17.07.2006

Автори: Жарко Юрий Григорович, Волков Володимир Михайлович

МПК: G01R 21/04, G01R 21/02

Мітки: універсальний, прохідної, волкова, потужності, нвч, датчик

Формула / Реферат:

Універсальний датчик прохідної потужності НВЧ, що містить металевий циліндричний корпус із зовнішньою різьбою, поглинальну стінку у вигляді тонкостінної фольги, яка прикріплена до робочого торця корпуса і має його діаметр, і плівкові батареї диференціальних градієнтних термопар кільцеподібної форми, гарячі спаї яких розташовані в центральній області кільця, а холодні - в області його периферії, який відрізняється тим, що поглинальна стінка...

Номер патенту: 66199

Опубліковано: 15.04.2004

Автори: Євко Іван Георгійович, Водотовка Володимир Ілліч

МПК: G01R 21/02

Мітки: вимірювання, середньої, калориметр, нвч-потужності

Формула / Реферат:

Калориметр для вимірювання середньої НВЧ - потужності, що містить калориметричне навантаження, диференційну термопару, яка через послідовно включені диференційний підсилювач (ДП) та підсилювач потужності (ПП) підключена до термобатареї, хвилевід і нагрівач, який послідовно через ключ під'єднано до цифро-аналогового перетворювача (ЦАП), який відрізняється тим, що в нього додатково введено другий ДП, другий ЦАП, аналого-цифровий перетворювач...

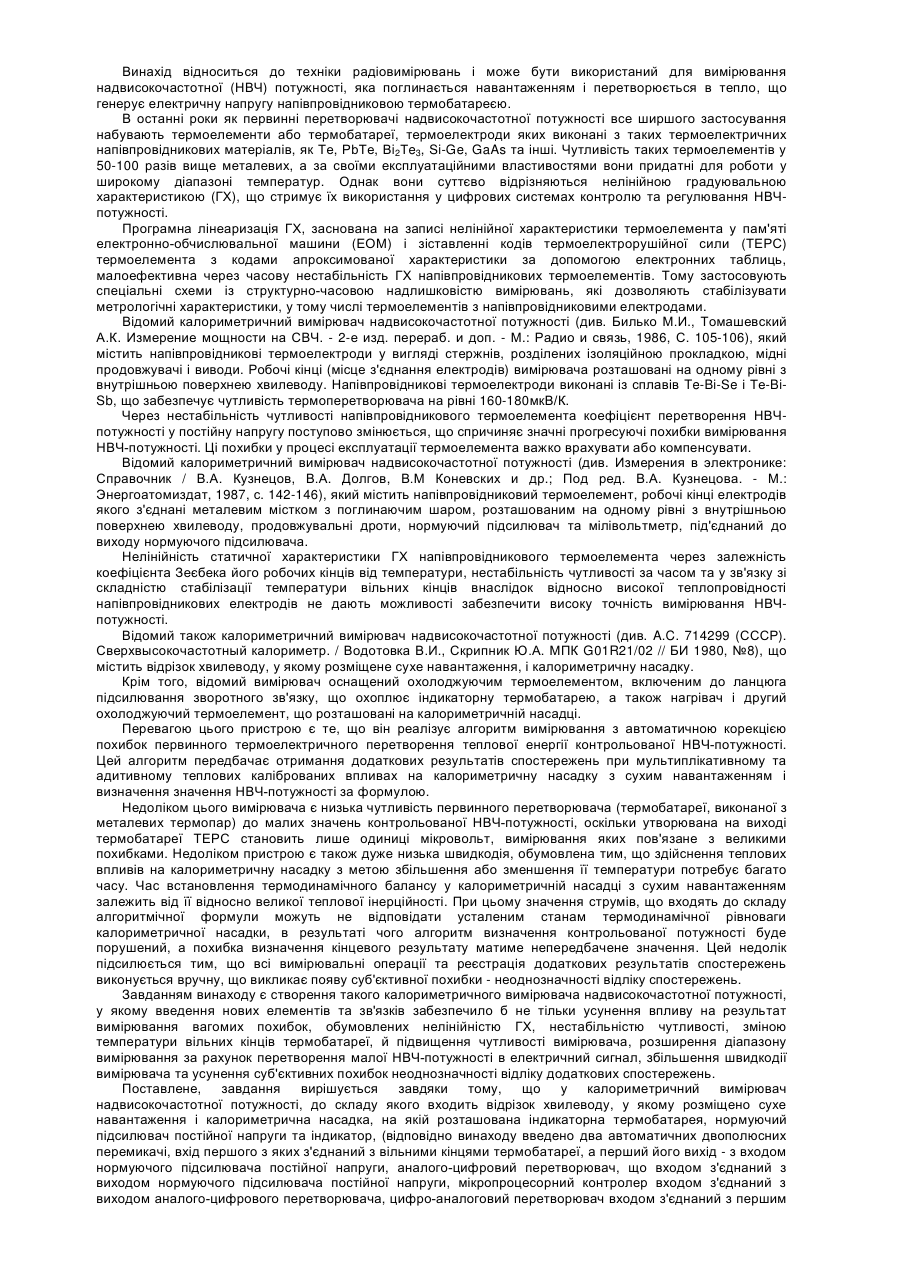

Номер патенту: 64829

Опубліковано: 15.03.2004

Автори: Скрипник Юрій Олексійович, Юрчик Генадій Васильович, Яненко Олексій Пилипович, Іващенко Володимир Олексійович

МПК: G01R 21/02

Мітки: вимірювач, калориметричний, потужності, надвисокочастотної

Формула / Реферат:

Калориметричний вимірювач надвисокочастотної потужності, до складу якого входить відрізок хвилеводу, у якому розміщені сухе навантаження і калориметрична насадка, на якій розташована індикаторна термобатарея, нормуючий підсилювач постійної напруги та індикатор, який відрізняється тим, що в нього введено два автоматичних двополюсних перемикачі, вхід першого з яких з'єднаний з вільними кінцями термобатареї, а перший його вихід - з входом...

Номер патенту: 55528

Опубліковано: 15.04.2003

Автори: Юрчик Генадій Васильович, Скрипник Юрій Олексійович, Іващенко Володимир Олексійович

МПК: G01R 21/02

Мітки: пристрій, вимірювання, здійснення, термоелектричний, потужності, спосіб, надвисокочастотної

Формула / Реферат:

1. Термоелектричний спосіб вимірювання надвисокочастотної  потужності (НВЧ), який полягає в розміщенні робочих кінців напівпровідникового термоелемента з електронною і дірковою провідностями у хвилеводі, вимірюванні напруги на вільних кінцях термоелемента, пропусканні постійного струму через термоелемент, додаткових вимірюваннях напруги при охолоджених та перегрітих робочих кінцях термоелемента і визначенні вимірюваної потужності по формулі,...

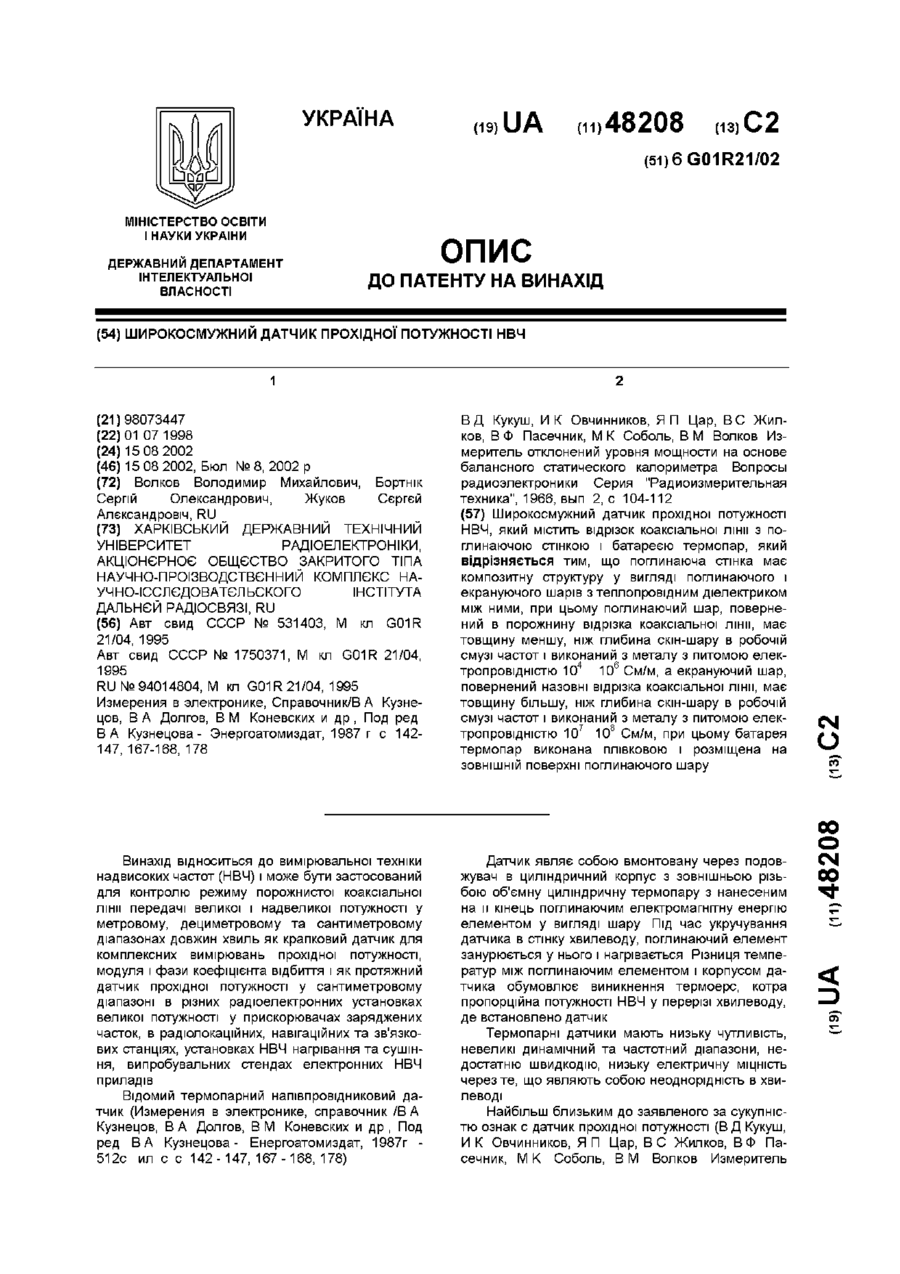

Номер патенту: 48208

Опубліковано: 15.08.2002

Автори: Волков Володимир Михайлович, Жуков Сєргєй Алєксандровіч, Бортнік Сергій Олександрович

МПК: G01R 21/02, G01R 21/00

Мітки: прохідної, нвч, широкосмужний, датчик, потужності

Формула / Реферат:

Широкосмужний датчик прохідної потужності НВЧ, який містить відрізок коаксіальної лінії з поглинаючою стінкою і батареєю термопар, який відрізняється тим, що поглинаюча стінка має композитну структуру у вигляді поглинаючого і екрануючого шарів з теплопровідним діелектриком між ними, при цьому поглинаючий шар, повернений в порожнину відрізка коаксіальної лінії, має товщину меншу, ніж глибина скін-шару в робочій смузі частот і виконаний з...

Номер патенту: 40557

Опубліковано: 16.07.2001

Автори: Бондаренко Володимир Михайлович, Чигирин Юрій Трохимович, Сіренко Микола Васильович, Маранов Олександр Вікторович

МПК: G01R 21/02, G01R 19/02

Мітки: середньоквадратичного, сигналу, значення, вимірювання, пристрій

Формула / Реферат:

Формула   изобретенияУстройство для измерения среднеквадратического значения сигнала, содержащее формирователь измеряемого сигнала, под­соединенный входом к входной шкале, фор­мирователь среднеквадратического значения, выход которого соединен через усилитель с входом блока регистрации, пер­вый регистр и дешифратор, подсоединен­ные входами соответственно к первому и второму выходам формирователя управляю­щих сигналов, счетчик,...

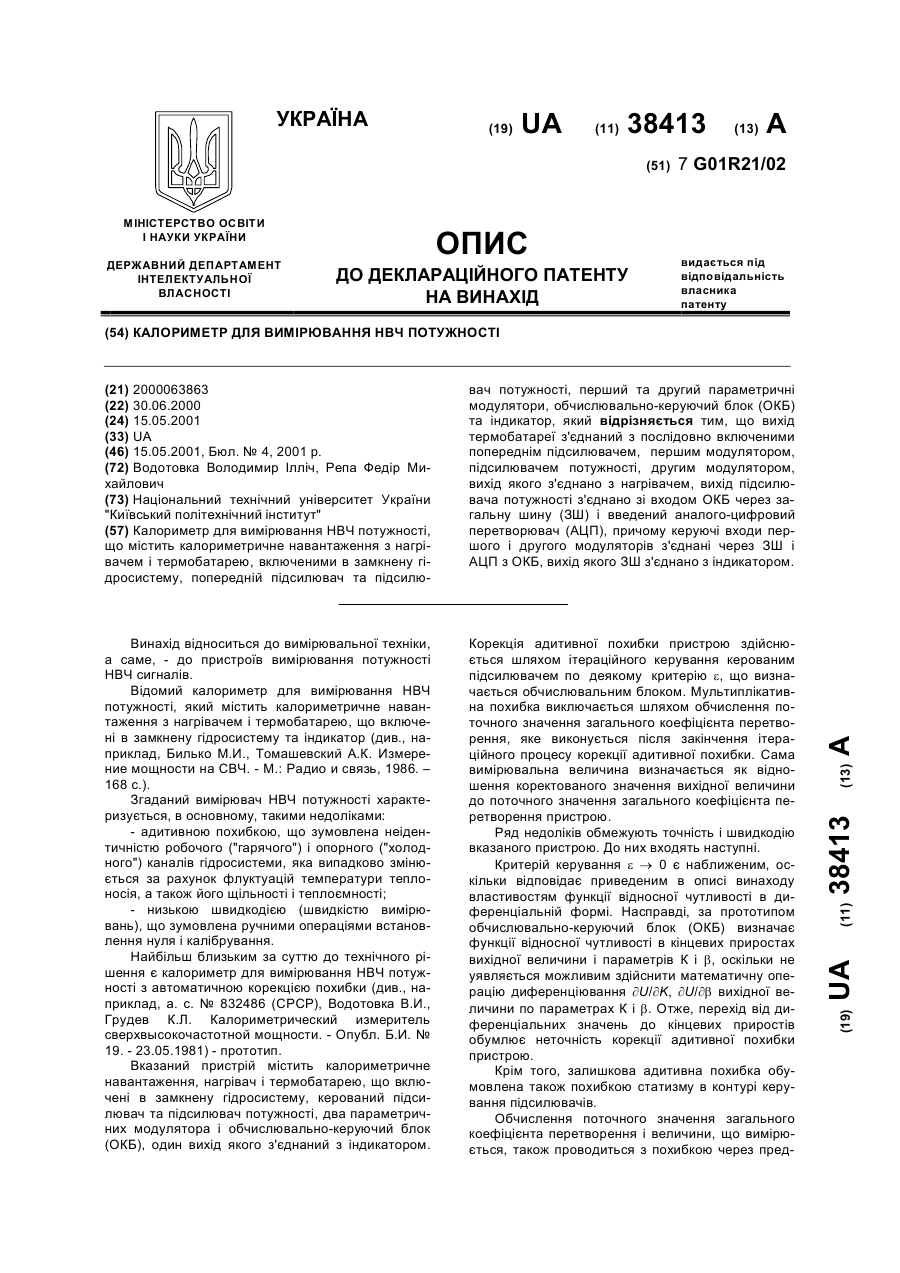

Номер патенту: 38413

Опубліковано: 15.05.2001

Автори: Репа Федір Михайлович, Водотовка Володимир Ілліч

МПК: G01R 21/02

Мітки: нвч, калориметр, вимірювання, потужності

Формула / Реферат:

(21) 2000063863                                                                                  Дата прийняття (54) (57)                                                                                                     рішення                                                                                                                09.02.2001 р.Калориметр для вимірювання НВЧ потужності, що містить калориметричне...

Номер патенту: 10612

Опубліковано: 25.12.1996

Автор: Волков Володимир Михайлович

МПК: G01R 21/02

Мітки: теплова, дискретна, лінія, вимірювальна

Формула / Реферат:

Тепловая дискретная измерительная линия, содержащая отрезок волновода с поглощающей стенкой, на которой размещен термодатчик, и индика­тор, отличающаяся тем, что в нее введены коммутатор и синхронизатор, а на поглощающей стенке размещено дополнительно n-1 термодатчиков на расстоянии друг от друга не более чем lв/40, где n - общее число термодатчиков, lв - длина волны в волноводе, при этом термодатчики через коммута­тор подключены к...
