Калориметричний вимірювач надвисокочастотної потужності
Номер патенту: 64829
Опубліковано: 15.03.2004
Автори: Іващенко Володимир Олексійович, Скрипник Юрій Олексійович, Яненко Олексій Пилипович, Юрчик Генадій Васильович
Формула / Реферат

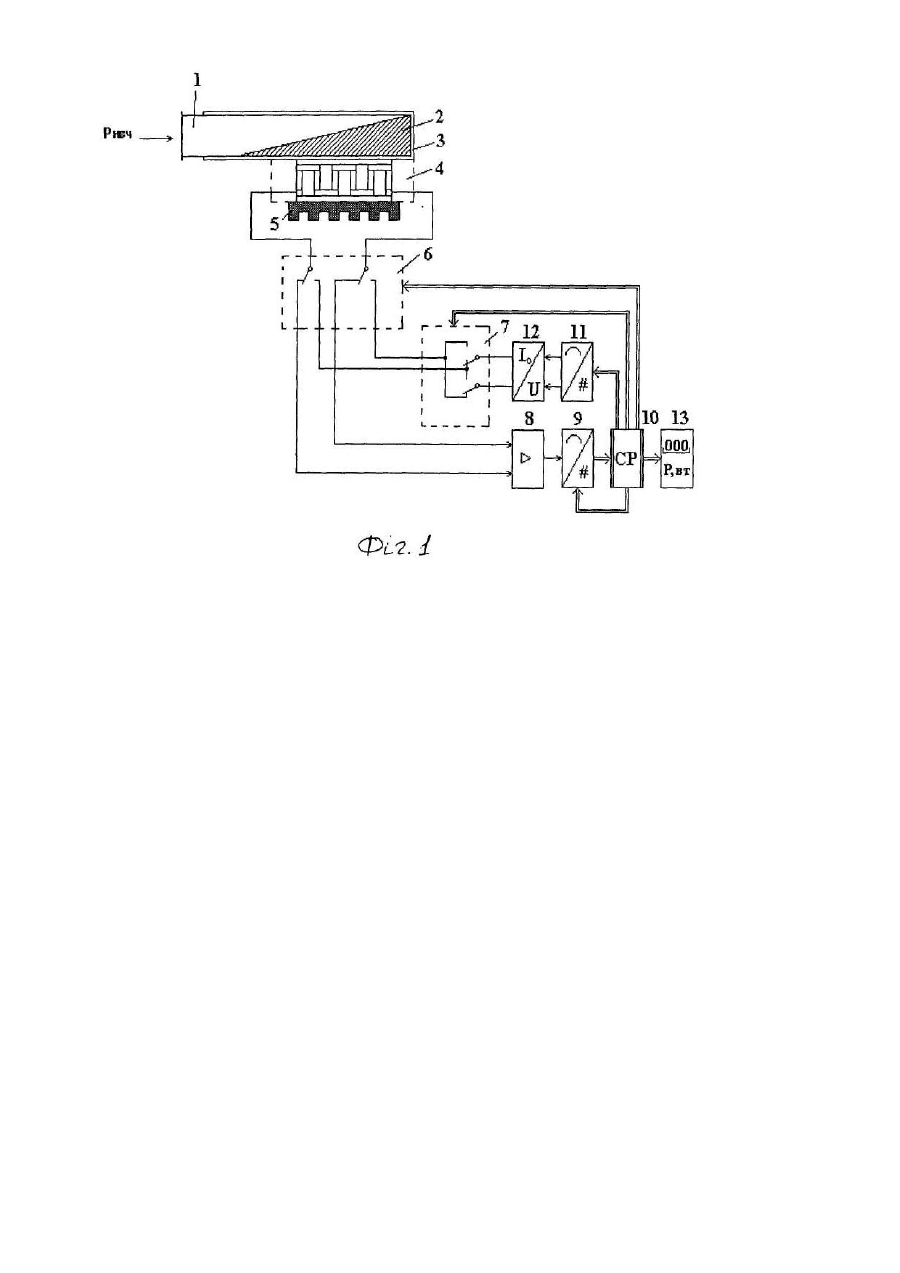

Калориметричний вимірювач надвисокочастотної потужності, до складу якого входить відрізок хвилеводу, у якому розміщені сухе навантаження і калориметрична насадка, на якій розташована індикаторна термобатарея, нормуючий підсилювач постійної напруги та індикатор, який відрізняється тим, що в нього введено два автоматичних двополюсних перемикачі, вхід першого з яких з'єднаний з вільними кінцями термобатареї, а перший його вихід - з входом нормуючого підсилювача постійної напруги, аналого-цифровий перетворювач, що входом з'єднаний з виходом нормуючого підсилювача постійної напруги, мікропроцесорний контролер, входом з'єднаний з виходом аналого-цифрового перетворювача, цифро-аналоговий перетворювач, входом з'єднаний з першим виходом мікропроцесорного контролера, перетворювач постійної напруги у постійний струм, входом з'єднаний з виходом цифро-аналогового перетворювача; входи другого автоматичного двополюсного перемикача під'єднані до виходу перетворювача постійної напруги у постійний струм, виходи його зустрічно сполучені між собою і з'єднані з другим виходом першого автоматичного перемикача, цифровий індикатор, входом з'єднаний з другим виходом мікропроцесорного контролера, третій, четвертий і п'ятий виходи якого під'єднані відповідно до керуючих входів першого і другого автоматичних двополюсних перемикачів та аналого-цифрового перетворювача, а як термобатарею використано багатоелементний термоперетворювач з напівпровідниковими електродами електронної та діркової провідностей.
Додаткова інформація
Назва патенту англійськоюCalorimetric microwave radiation power meter
Автори англійськоюSkrypnyk Yurii Oleksiiovych, Yurchyk Hennadii Vasyliovych, Ivaschenko Volodymyr Oleksiiovych, Yanenko Oleksii Pylypovych
Назва патенту російськоюКалориметрический измеритель мощности сверхвысокочастотного излучения
Автори російськоюСкрипник Юрий Алексеевич, Юрчик Геннадий Васильевич, Иващенко Владимир Алексеевич, Яненко Алексей Филиппович
МПК / Мітки
МПК: G01R 21/02
Мітки: надвисокочастотної, вимірювач, потужності, калориметричний
Код посилання
<a href="https://ua.patents.su/8-64829-kalorimetrichnijj-vimiryuvach-nadvisokochastotno-potuzhnosti.html" target="_blank" rel="follow" title="База патентів України">Калориметричний вимірювач надвисокочастотної потужності</a>
