G01R 21/12 — в колах з розподіленими параметрами

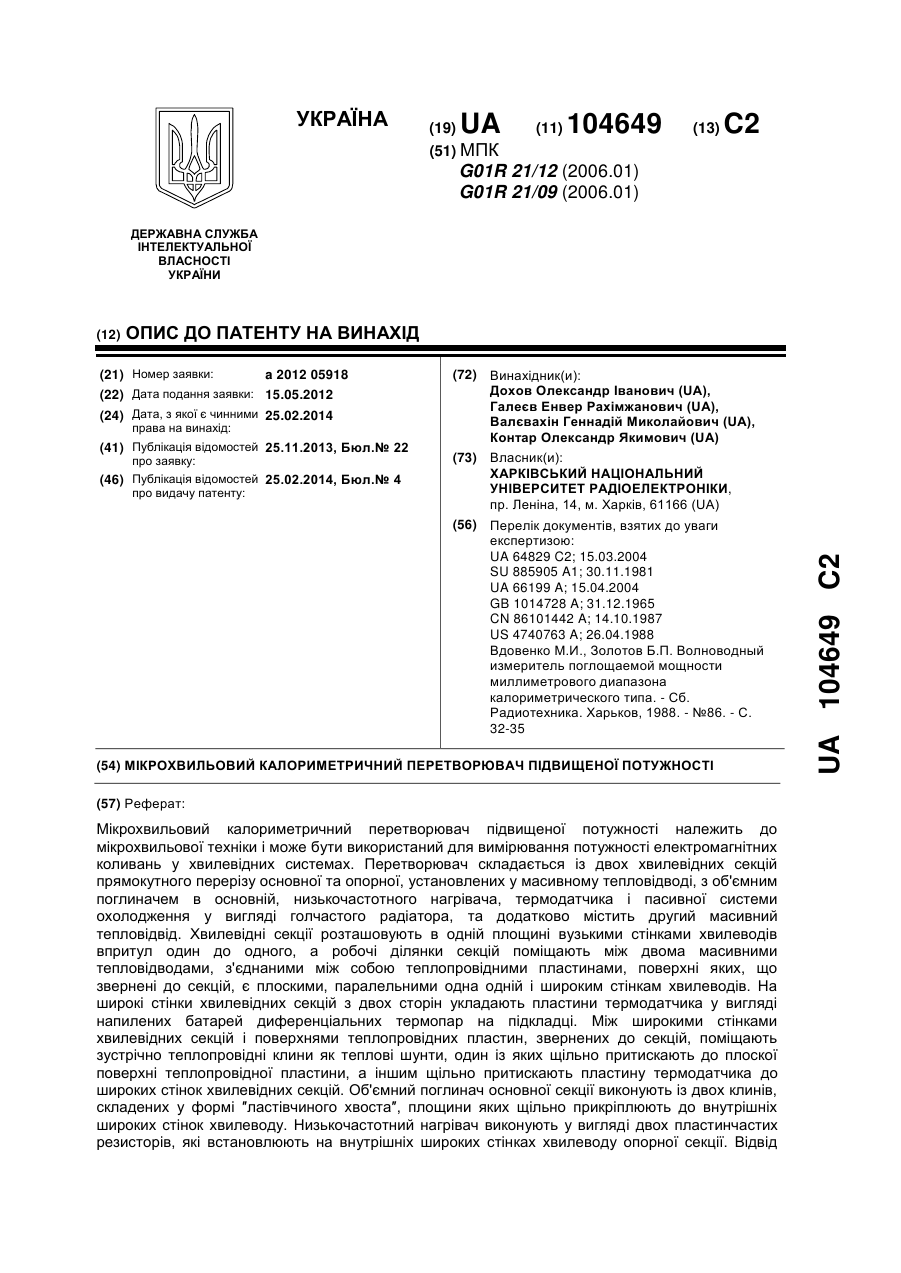

Номер патенту: 104649

Опубліковано: 25.02.2014

Автори: Галеєв Енвер Рахімжанович, Контар Олександр Якимович, Дохов Олександр Іванович, Валєвахін Геннадій Миколайович

МПК: G01R 21/09, G01R 21/12

Мітки: мікрохвильовий, калориметричний, потужності, перетворювач, підвищеної

Формула / Реферат:

Мікрохвильовий калориметричний перетворювач підвищеної потужності, що складається із двох хвилевідних секцій прямокутного перерізу основної та опорної, установлених у масивному тепловідводі, з об'ємним поглиначем в основній, низькочастотного нагрівача, термодатчика і пасивної системи охолодження у вигляді голчастого радіатора, який відрізняється тим, що додатково містить другий масивний тепловідвід, хвилевідні секції розташовано в одній...

Номер патенту: 32905

Опубліковано: 10.06.2008

Автори: Олійник Віктор Валентинович, Ларкін Сергій Юрійович, Лаунець Віліен Львович

МПК: H01L 43/00, G01R 21/12

Мітки: ефекту, основі, надвисоких, частот, потужності, магніторезистивного, вимірювач

Формула / Реферат:

Вимірювач потужності надвисоких частот (НВЧ) на основі магніторезистивного ефекту, що містить хвилевід, всередині якого розміщена магніторезистивна плівка, яка покрита діелектриком, та індикатор потужності, який відрізняється тим, що додатково містить ближньопольовий зонд, другий хвилевід, який має прямокутний поперечний переріз, на одному з кінців якого встановлені послідовно з'єднані НВЧ-генератор, вентиль, а на іншому - поршень, при цьому...

Номер патенту: 14689

Опубліковано: 15.05.2006

Автори: Кущ Володимир Володимирович, Назаров Адольф Іванович, Журавльов Дмитро Володимирович

МПК: G01R 21/12

Мітки: потужності, пристрій, виміру, послідовностей, зворотної, прямої

Формула / Реферат:

Пристрій виміру потужності прямої і зворотної послідовностей, який містить трансформатори струму у фазах живильної електричної мережі, який відрізняється тим, що містить: резистори у затискачах низьковольтної обмотки однофазного трансформатора струму контрольованої фази, які з'єднані з нульовим заземленим проводом; ємнісні подільники напруги між контрольованою фазою і нульовим проводом по обидва боки трансформатора струму, які складаються з...

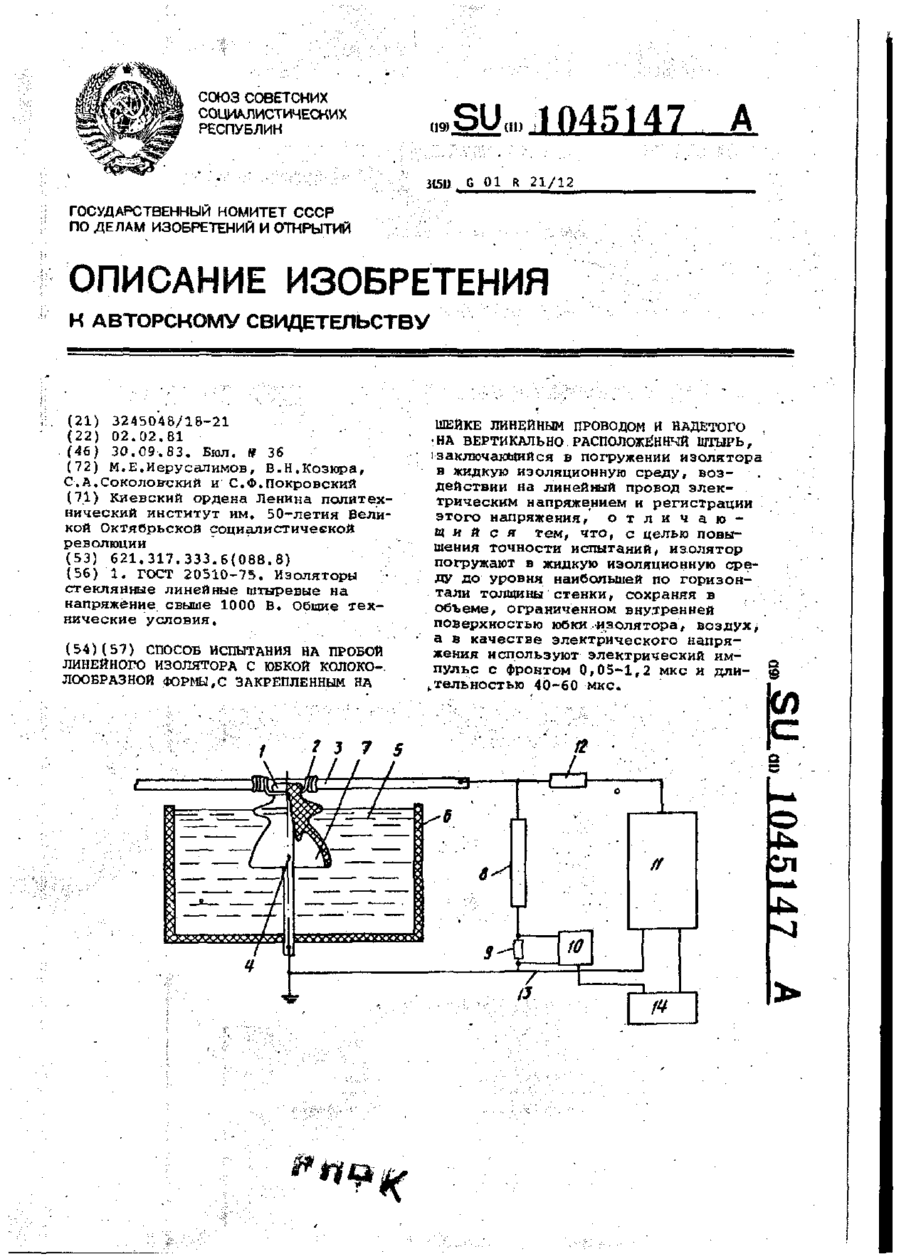

Номер патенту: 16609

Опубліковано: 29.08.1997

Автори: Козюра Володимир Миколайович, Покровський Станіслав Федорович, Соколовський Станіслав Антонович, Ієрусалімов Марк Юхимович

МПК: G01R 31/12, G01R 21/12

Мітки: лінійного, ізолятора, форми, спосіб, юбкою, дослідження, дзвіноподібної, пробій

Формула / Реферат:

Способ испытания на пробой линейного изо­лятора с юбкой колоколообразной формы, с за­крепленным на шейке линейным проводом и надетого на вертикально расположенный штырь, заключающийся в погружении изолятора в жид­кую изоляционную среду, воздействии на линей­ный провод электрическим напряжением и регистрации этого напряжения, отличающийся тем, что, с целью повышения точности испытаний, изолятор погружают в жидкую изоляционную сре­ду до уровня...
