Спосіб дослідження на пробій лінійного ізолятора з юбкою дзвіноподібної форми

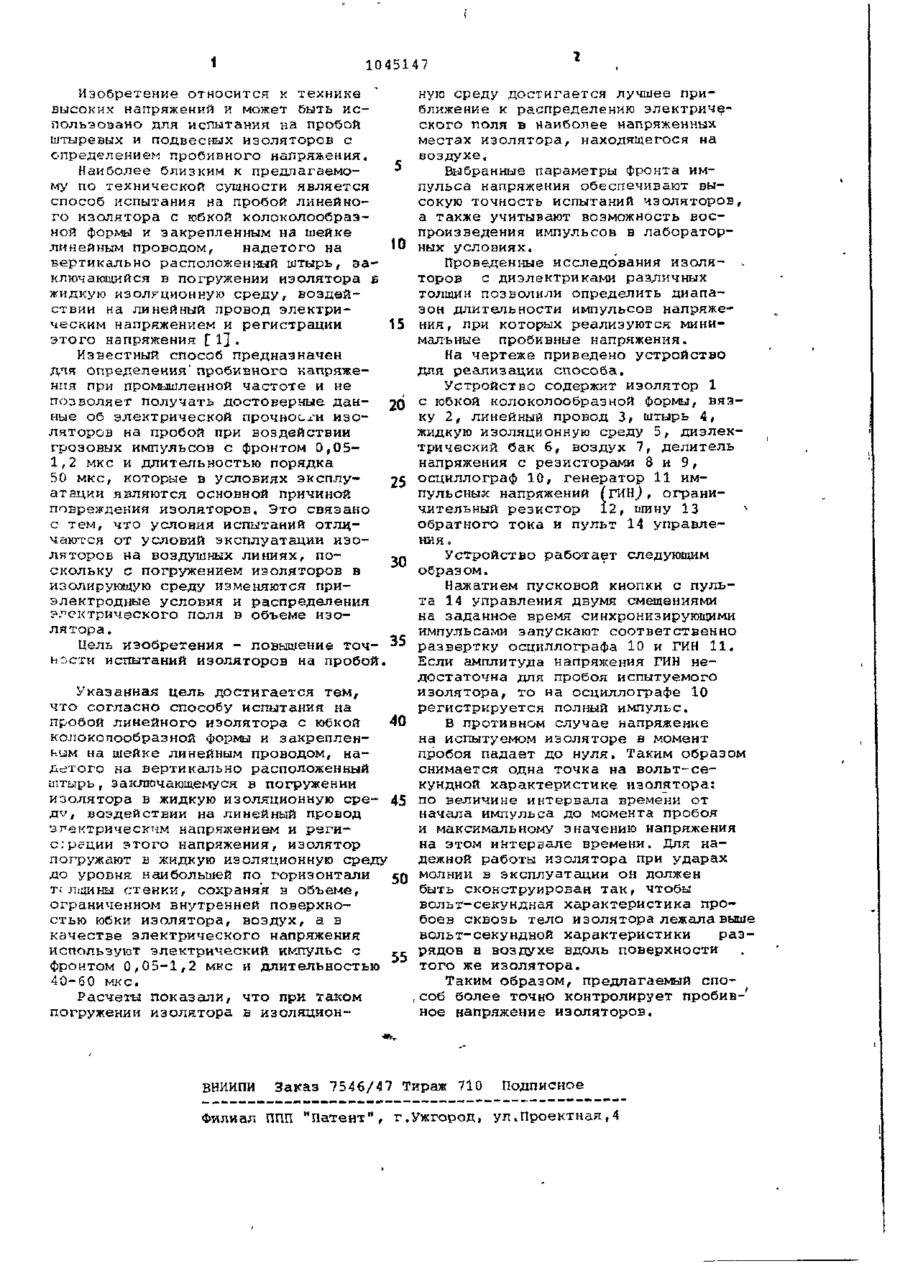

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РНСПУБЛИН „„SIL, 1045147 315D А G 01 R 21/12 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3245048/18-21 (22) 0 2 . 0 2 . 8 1 (46) 3 0 . 0 9 . 8 3 . Бюл. № 36 (72) М.Е.Иерусалимов, В.Н.Козюра, С.А.Соколов-ский и С.Ф.Покровский (71) Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (53) 6 2 1 . 3 1 7 . 3 3 3 . 6 ( 0 8 8 . 8 ) (56) 1 . ГОСТ 2 0 5 1 0 - 7 5 . Изоляторы • стеклянные линейные штыревые на напряжение свыше 1000 В. Общие т е х нические у с л о в и я . ( 5 4 ) ( 5 7 ) СПОСОБ ИСПЫТАНИЯ НА ПРОБОЙ ЛИНЕЙНОГО ИЗОЛЯТОРА С Ю К Й КОЛОКО-. Б О ЛООБРАЗНОЙ ФОРМЫ.С ЗАКРЕПЛЕННЫМ Н А ШЕЙКЕ ЛИНЕЙНЫМ ПРОВОДОМ И НАДЕТОГО , •НА ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫЙ ШТЫРЬ, і заключающийся в погружении изолятора в жидкую изоляционную среду, воздействии на линейный провод электрическим напряжением и регистрации этого напряжения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности испытаний, изолятор погружают в жидкую изоляционную среДУ до уровня наибольшей по горизонтали толщины стенки, сохраняя в объеме, ограниченном внутренней поверхностью юбки -изолятора, воздух, а в качестве электрического напряжения используют электрический импульс с фронтом 0,05-1,2 мкс и длительностью 40-60 мкс. а in 1 1045147 Изобретение относится к технике высоких напряжений и может быть использовано для испытания на пробой штыревых и подвесных изоляторов с определением пробивного напряжения. Наиболее близким к предлагаемому по технической сущности является способ испытания на пробой линейного изолятора с юбкой колоколообраэной формы и закрепленным на шейке линейным проводом, надетого на to вертикально расположенный штырь, заключающийся в погружении изолятора Б жидкую изоляционную среду, воздействии на линейный провод электрическим напряжением и регистрации 15 этого напряжения [ 1 [ . ] Известный способ предназначен для определения' пробивного напряжения при промышленной частоте и не позволяет получать достоверные дан- 20 ные об электрической прочности изоляторов на пробой при воздействии грозовых импульсов с фронтом 0,051,2 мкс и длительностью порядка 50 мкс, которые в условиях эксплу25 атации являются основной причиной повреждения изоляторов. Это связано с тем, что условия испытаний отли,чаются от условий эксплуатации изоляторов на воздушных линиях, по30 скольку с погружением изоляторов в изолирующую среду изменяются приэлектродыые условия и распределения электрического поля в объеме изолятора. Цель изобретения - повышение точ- 35 ности испытаний изоляторов на пробой. ную среду достигается лучшее приближение к распределению электрического поля в наиболее напряженных местах изолятора, находящегося на воздухе. Выбранные параметры фронта импульса напряжения обеспечивают высокую точность испытаний чзоляторов, а также учитывают возможность воспроизведения импульсов в лабораторных условиях. Проведенные исследования изоля- . торов с диэлектриками различных толщин позволили определить диапазон длительности импульсов напряжения, при которых реализуются минимал-ьные пробивные напряжения. На чертеже приведено устройство для реализации способа. Устройство содержит изолятор 1 с юбкой колоколообразной формы, вязку 2 , линейный провод 3, штырь 4, жидкую изоляционную среду 5, диэлектрический бак 6, воздух 7, делитель напряжения с резисторами 8 и 9, осциллограф 10, генератор 11 импульсных напряжений (гин), огранич чительный резистор 12, шину 13 обратного тока и пульт 14 управления , Устройство работает следующим образом. Нажатием пусковой кнопки с пульта 14 управления двумя смещениями на заданное время синхронизирующими импульсами запускают соответственно развертку осциллографа 10 и ГИН 11. Если амплитуда напряжения ГИН недостаточна для пробоя испытуемого изолятора, то на осциллографе 10 Указанная цель достигается тем, регистрируется полный импульс. что согласно способу испытания на пробой линейного изолятора с юбкой 40 В противном случае напряжение колокопообразной формы и закрепленна испытуемом изоляторе в момент ным на шейке линейным проводом, напробоя падает до нуля. Таким образом детого на вертикально расположенный снимается одна точка на вольт-сештырь , заключающемуся в погружении кундной характеристике изолятора: изолятора в жидкую изоляционную ере 45 по величине интервала времени от дл?, воздействии на линейный провод начала импульса до момента пробоя эпектрическнм напряжением и регии максимальному значению напряжения с;рации этого напряжения, изолятор на этом интервале времени. Для напогружают в жидкую изоляционную среду дежной работы изолятора при ударах до уровня наибольшей по горизонтали 50 молнии в эксплуатации он должен г: лідина стенки, сохраняя в объеме, быть сконструирован так, чтобы ограниченном внутренней поверхновольт-секундная характеристика простью юбки изолятора, воздух, а в боев сквозь тело изолятора лежала выше качестве электрического напряжения вольт-секундной характеристики разиспользуют электрический импульс с рядов в воздухе вдоль поверхности фронтом 0,05-1,2 мкс и длительностью 55 того же изолятора. 40-60 мкс. Таким образом, предлагаемый спо,соб более точно контролирует пробивРасчеты показали, что при таком ное напряжение изоляторов. погружении изолятора в изоляцион ВНИИПИ Заказ 7546/47 Тираж 710 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектнаяf4
