G02B 23/00 — Телескопічні пристрої, наприклад біноклі

Номер патенту: 30187

Опубліковано: 15.11.2000

Автори: Плита Олександр Андрійович, Беляєва Галина Григорівна, Черняк Сергій Іванович

МПК: G02B 23/00

Мітки: системою, кутів, визначення, спосіб, нашоломною, візування

Формула / Реферат:

Спосіб визначення кутів візування нашоломною системою візування, який полягає в визначенні кутових координат орієнтації в просторі вісі візиру, установленого на рухомій основі, та суміщенні перехрестя візиру з ціллю, який відрізняється тим, що вимірюють величину швидкості кутового розвороту рухомої основи відносно вертикальної вісі базової системи координат, суміщують контрольні та стабілізовані мітки в полі зору візиру, а координати...

Номер патенту: 30199

Опубліковано: 15.11.2000

Автори: Полєжаєв Віктор Вікторович, Черняк Сергій Іванович, Плита Олександр Андрійович, Беляєва Галина Григорівна

МПК: G02B 23/00

Мітки: пристрій, визначення, орієнтації, осі, візира

Формула / Реферат:

Пристрій визначення орієнтації осі візира, що містить візир, встановлений на рухомій основі, наприклад, на захисному шоломі оператора, складений із освітлювача, марки (сітки), об'єктиву та нахиленої плоскопаралельної пластини, який відрізняється тим, що до нього введено блок вимірювання параметрів розвороту, блок завдання початку відліку, запам'ятовуючий пристрій, суматор та інтегратор, а до візиру додатково встановлено у фокальній поверхні...

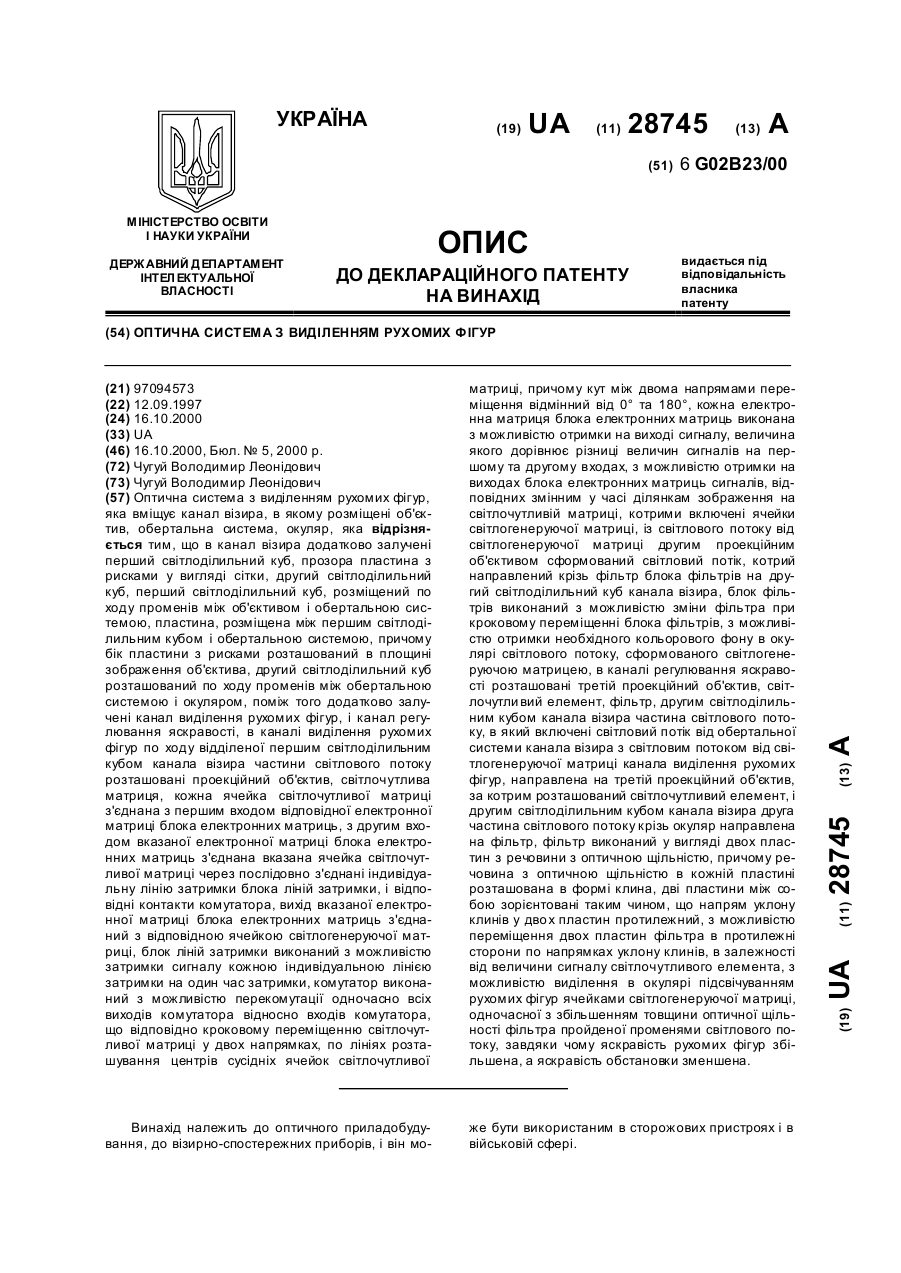

Номер патенту: 28745

Опубліковано: 16.10.2000

Автор: Чугуй Володимир Леонідович

МПК: G02B 23/00

Мітки: оптична, система, виділенням, фігур, рухомих

Формула / Реферат:

Оптична система з виділенням рухомих фігур, яка вміщує канал візира, в якому розміщені об’єктив, обертальна система, окуляр, яка відрізняється тим, що в канал візира додатково залучені перший світлоділильний куб, прозора пластина з рисками у вигляді сітки, другий світлоділильний куб, перший світлоділильний куб, розміщений по ходу променів між об’єктивом і обертальною системою, пластина, розміщена між першим світлоділильним кубом і...

Номер патенту: 28488

Опубліковано: 16.10.2000

Автор: Чугуй Володимир Леонідович

МПК: G02B 23/00

Мітки: ширококутний, приціл

Формула / Реферат:

Широкоугольный прицел, содержащий основной оптический канал, в который включены: объектив, оборачивающая система, окуляр, объектив составлен из положительного элемента двухсторонне-выпуклой линзы, склеенной с вогнутой линзой, и положительного мениска, который ориентирован выпуклой стороной к плоскости предмета, оборачивающая система составлена: из отрицательного мениска, который ориентирован вогнутой стороной к объективу, и двух положительных...

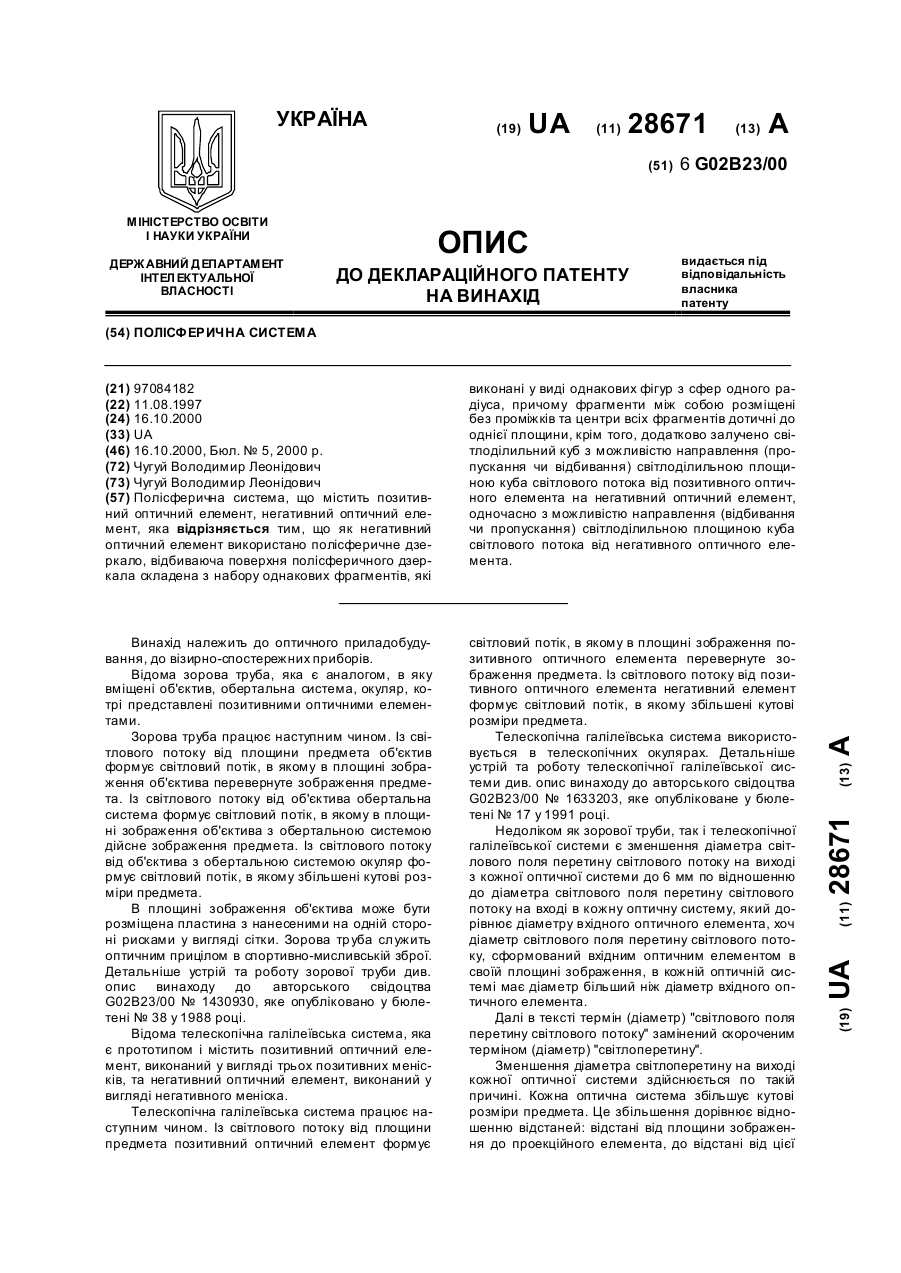

Номер патенту: 28671

Опубліковано: 16.10.2000

Автор: Чугуй Володимир Леонідович

МПК: G02B 23/00

Мітки: система, полісферична

Формула / Реферат:

Полісферична система, що містить позитивний оптичний елемент, негативний оптичний елемент, яка відрізняється тим, що як негативний оптичний елемент використано полісферичне дзеркало, відбиваюча поверхня полісферичного дзеркала складена з набору однакових фрагментів, які виконані у виді однакових фігур з сфер одного радіуса, причому фрагменти між собою розміщені без проміжків та центри всіх фрагментів дотичні до однієї площини, крім того,...

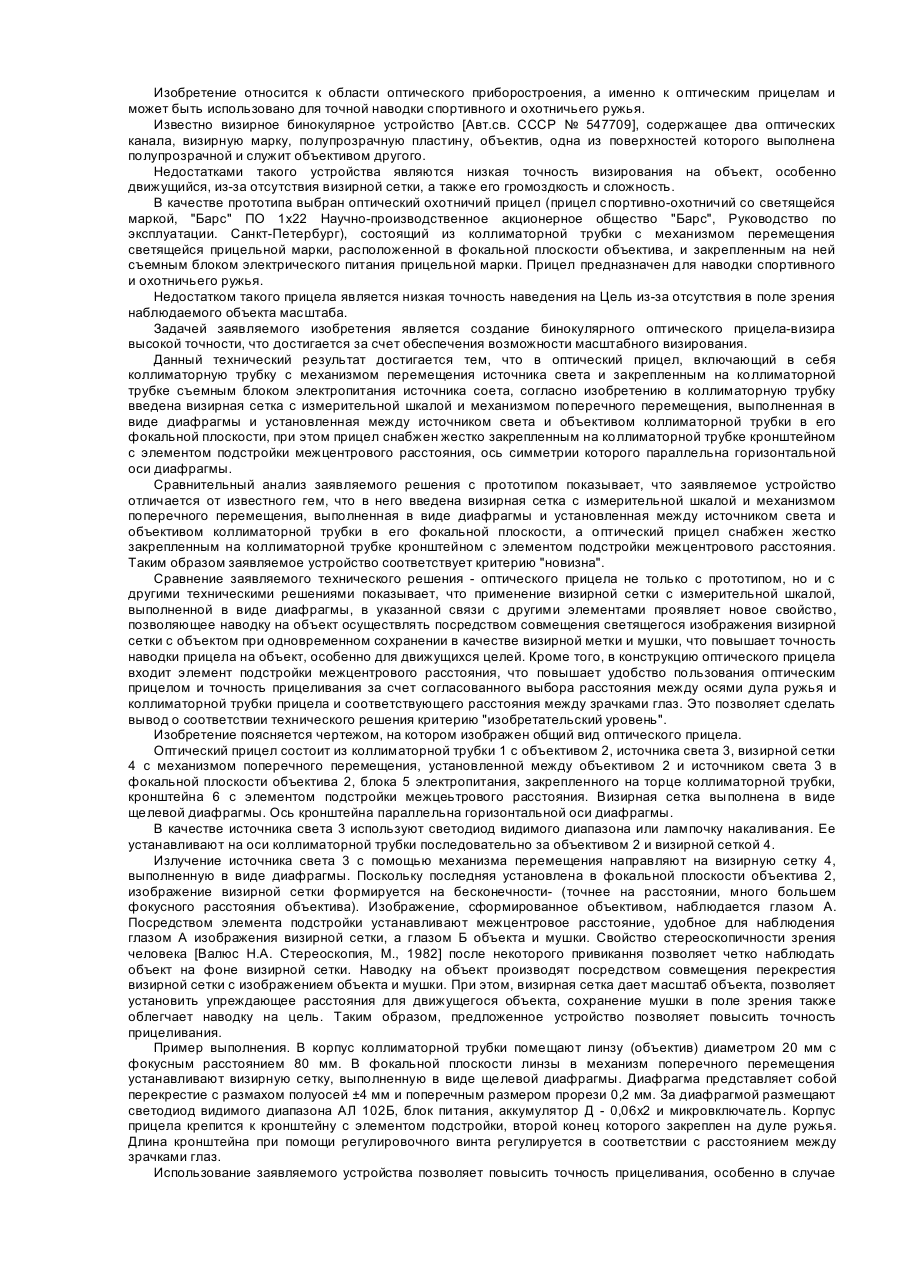

Номер патенту: 21044

Опубліковано: 07.10.1997

Автори: Мигашко Валентина Петрівна, Стрижевський Володимир Леонідович, Овечко Володимир Сергійович

МПК: G02B 23/00

Мітки: оптичний, приціл

Формула / Реферат:

Оптический прицел, включающий в себя коллиматорную трубку с механизмом перемещения источника света и закрепленным на коллиматорной трубке блоком электропитания источника света, отличающийся тем, что в него введена визирная сетка с измерительной шкалой и механизмом поперечного перемещения, выполненная в виде диафрагмы и установленная между источником света и объективом коллиматорной трубки в его фокальной плоскости, при этом прицел снабжен...

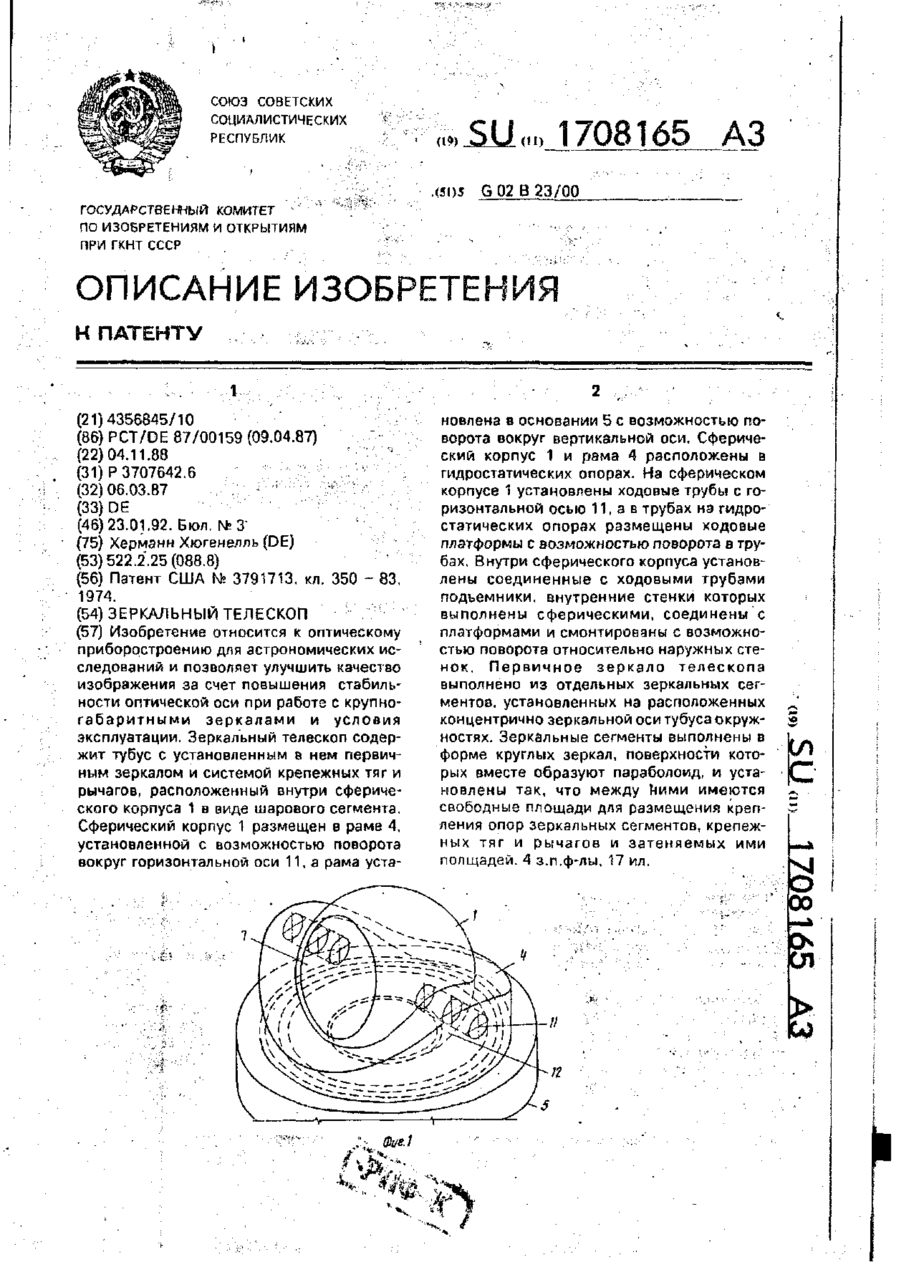

Номер патенту: 7090

Опубліковано: 30.06.1995

Автор: Херманн Хюгенелль

МПК: G02B 23/00

Мітки: телескоп, дзеркальний

Формула / Реферат:

1. Зеркальный телескоп, содержащий тубус с установленными в нем первичным зеркалом и систе­мой крепежных тяг и рычагов, расположенный внутри сферического корпуса, и раму для опоры сфе­рического корпуса в виде шарового сегмента, отли­чающийся тем, что, с целью улучшения качества изображения за счет повышения стабильности опти­ческой оси при работе с крупногабаритными зерка­лами и улучшения условий эксплуатации, сферический корпус размещен в...
