Оптичний приціл

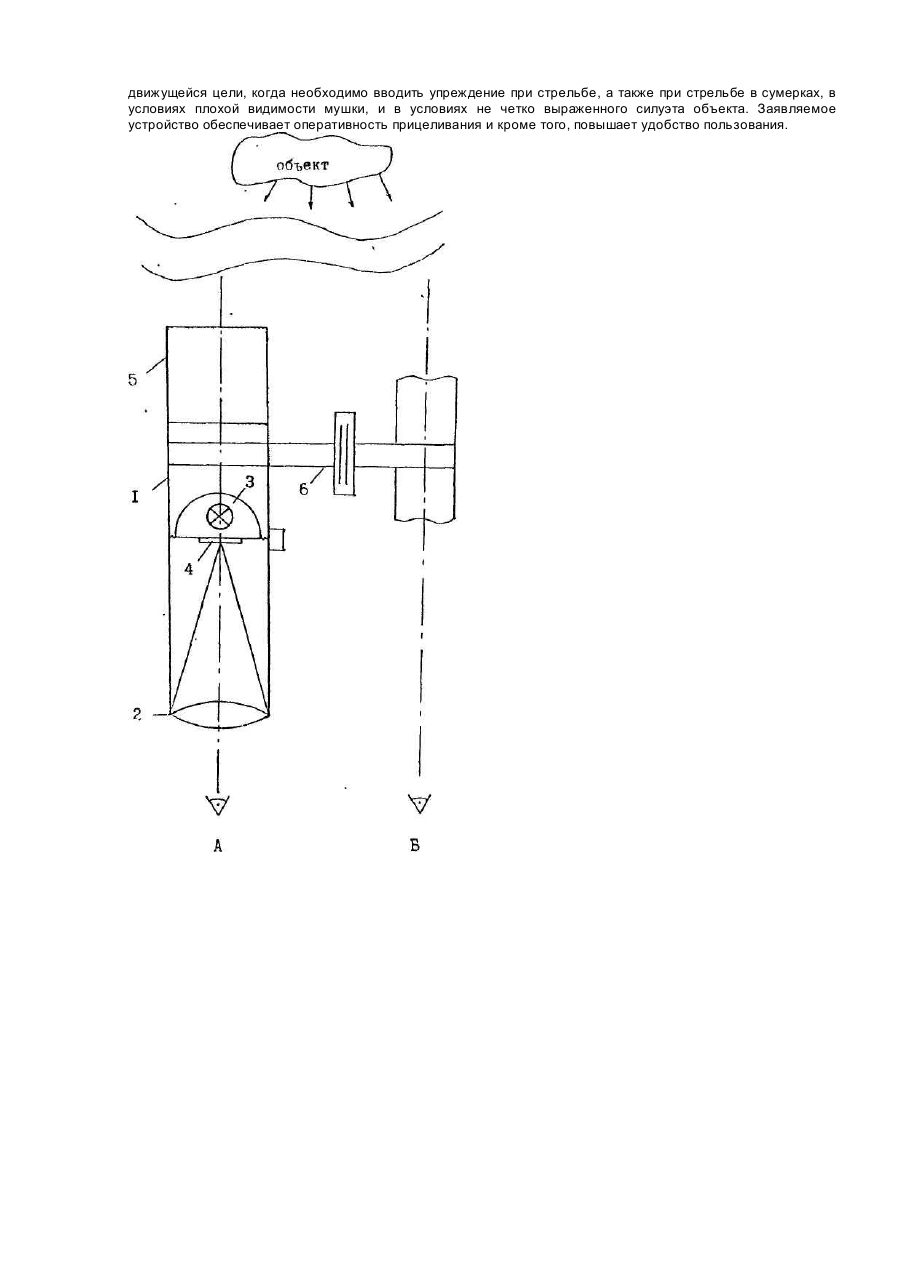

Изобретение относится к области оптического приборостроения, а именно к оптическим прицелам и может быть использовано для точной наводки спортивного и охотничьего ружья. Известно визирное бинокулярное устройство [Авт.св. СССР № 547709], содержащее два оптических канала, визирную марку, полупрозрачную пластину, объектив, одна из поверхностей которого выполнена полупрозрачной и служит объективом другого. Недостатками такого устройства являются низкая точность визирования на объект, особенно движущийся, из-за отсутствия визирной сетки, а также его громоздкость и сложность. В качестве прототипа выбран оптический охотничий прицел (прицел спортивно-охотничий со светящейся маркой, "Барс" ПО 1x22 Научно-производственное акционерное общество "Барс", Руководство по эксплуатации. Санкт-Петербург), состоящий из коллиматорной трубки с механизмом перемещения светящейся прицельной марки, расположенной в фокальной плоскости объектива, и закрепленным на ней съемным блоком электрического питания прицельной марки. Прицел предназначен для наводки спортивного и охотничьего ружья. Недостатком такого прицела является низкая точность наведения на Цель из-за отсутствия в поле зрения наблюдаемого объекта масштаба. Задачей заявляемого изобретения является создание бинокулярного оптического прицела-визира высокой точности, что достигается за счет обеспечения возможности масштабного визирования. Данный технический результат достигается тем, что в оптический прицел, включающий в себя коллиматорную трубку с механизмом перемещения источника света и закрепленным на коллиматорной трубке съемным блоком электропитания источника соета, согласно изобретению в коллиматорную трубку введена визирная сетка с измерительной шкалой и механизмом поперечного перемещения, выполненная в виде диафрагмы и установленная между источником света и объективом коллиматорной трубки в его фокальной плоскости, при этом прицел снабжен жестко закрепленным на коллиматорной трубке кронштейном с элементом подстройки межцентрового расстояния, ось симметрии которого параллельна горизонтальной оси диафрагмы. Сравнительный анализ заявляемого решения с прототипом показывает, что заявляемое устройство отличается от известного гем, что в него введена визирная сетка с измерительной шкалой и механизмом поперечного перемещения, выполненная в виде диафрагмы и установленная между источником света и объективом коллиматорной трубки в его фокальной плоскости, а оптический прицел снабжен жестко закрепленным на коллиматорной трубке кронштейном с элементом подстройки межцентрового расстояния. Таким образом заявляемое устройство соответствует критерию "новизна". Сравнение заявляемого технического решения - оптического прицела не только с прототипом, но и с другими техническими решениями показывает, что применение визирной сетки с измерительной шкалой, выполненной в виде диафрагмы, в указанной связи с другими элементами проявляет новое свойство, позволяющее наводку на объект осуществлять посредством совмещения светящегося изображения визирной сетки с объектом при одновременном сохранении в качестве визирной метки и мушки, что повышает точность наводки прицела на объект, особенно для движущихся целей. Кроме того, в конструкцию оптического прицела входит элемент подстройки межцентрового расстояния, что повышает удобство пользования оптическим прицелом и точность прицеливания за счет согласованного выбора расстояния между осями дула ружья и коллиматорной трубки прицела и соответствующего расстояния между зрачками глаз. Это позволяет сделать вывод о соответствии технического решения критерию "изобретательский уровень". Изобретение поясняется чертежом, на котором изображен общий вид оптического прицела. Оптический прицел состоит из коллиматорной трубки 1 с объективом 2, источника света 3, визирной сетки 4 с механизмом поперечного перемещения, установленной между объективом 2 и источником света 3 в фокальной плоскости объектива 2, блока 5 электропитания, закрепленного на торце коллиматорной трубки, кронштейна 6 с элементом подстройки межцеьтрового расстояния. Визирная сетка выполнена в виде щелевой диафрагмы. Ось кронштейна параллельна горизонтальной оси диафрагмы. В качестве источника света 3 используют светодиод видимого диапазона или лампочку накаливания. Ее устанавливают на оси коллиматорной трубки последовательно за объективом 2 и визирной сеткой 4. Излучение источника света 3 с помощью механизма перемещения направляют на визирную сетку 4, выполненную в виде диафрагмы. Поскольку последняя установлена в фокальной плоскости объектива 2, изображение визирной сетки формируется на бесконечности- (точнее на расстоянии, много большем фокусного расстояния объектива). Изображение, сформированное объективом, наблюдается глазом А. Посредством элемента подстройки устанавливают межцентровое расстояние, удобное для наблюдения глазом А изображения визирной сетки, а глазом Б объекта и мушки. Свойство стереоскопичности зрения человека [Валюс Н.А. Стереоскопия, М., 1982] после некоторого привикання позволяет четко наблюдать объект на фоне визирной сетки. Наводку на объект производят посредством совмещения перекрестия визирной сетки с изображением объекта и мушки. При этом, визирная сетка дает масштаб объекта, позволяет установить упреждающее расстояния для движущегося объекта, сохранение мушки в поле зрения также облегчает наводку на цель. Таким образом, предложенное устройство позволяет повысить точность прицеливания. Пример выполнения. В корпус коллиматорной трубки помещают линзу (объектив) диаметром 20 мм с фокусным расстоянием 80 мм. В фокальной плоскости линзы в механизм поперечного перемещения устанавливают визирную сетку, выполненную в виде щелевой диафрагмы. Диафрагма представляет собой перекрестие с размахом полуосей ±4 мм и поперечным размером прорези 0,2 мм. За диафрагмой размещают светодиод видимого диапазона АЛ 102Б, блок питания, аккумулятор Д - 0,06x2 и микровключатель. Корпус прицела крепится к кронштейну с элементом подстройки, второй конец которого закреплен на дуле ружья. Длина кронштейна при помощи регулировочного винта регулируется в соответствии с расстоянием между зрачками глаз. Использование заявляемого устройства позволяет повысить точность прицеливания, особенно в случае движущейся цели, когда необходимо вводить упреждение при стрельбе, а также при стрельбе в сумерках, в условиях плохой видимости мушки, и в условиях не четко выраженного силуэта объекта. Заявляемое устройство обеспечивает оперативность прицеливания и кроме того, повышает удобство пользования.
