Полісферична система

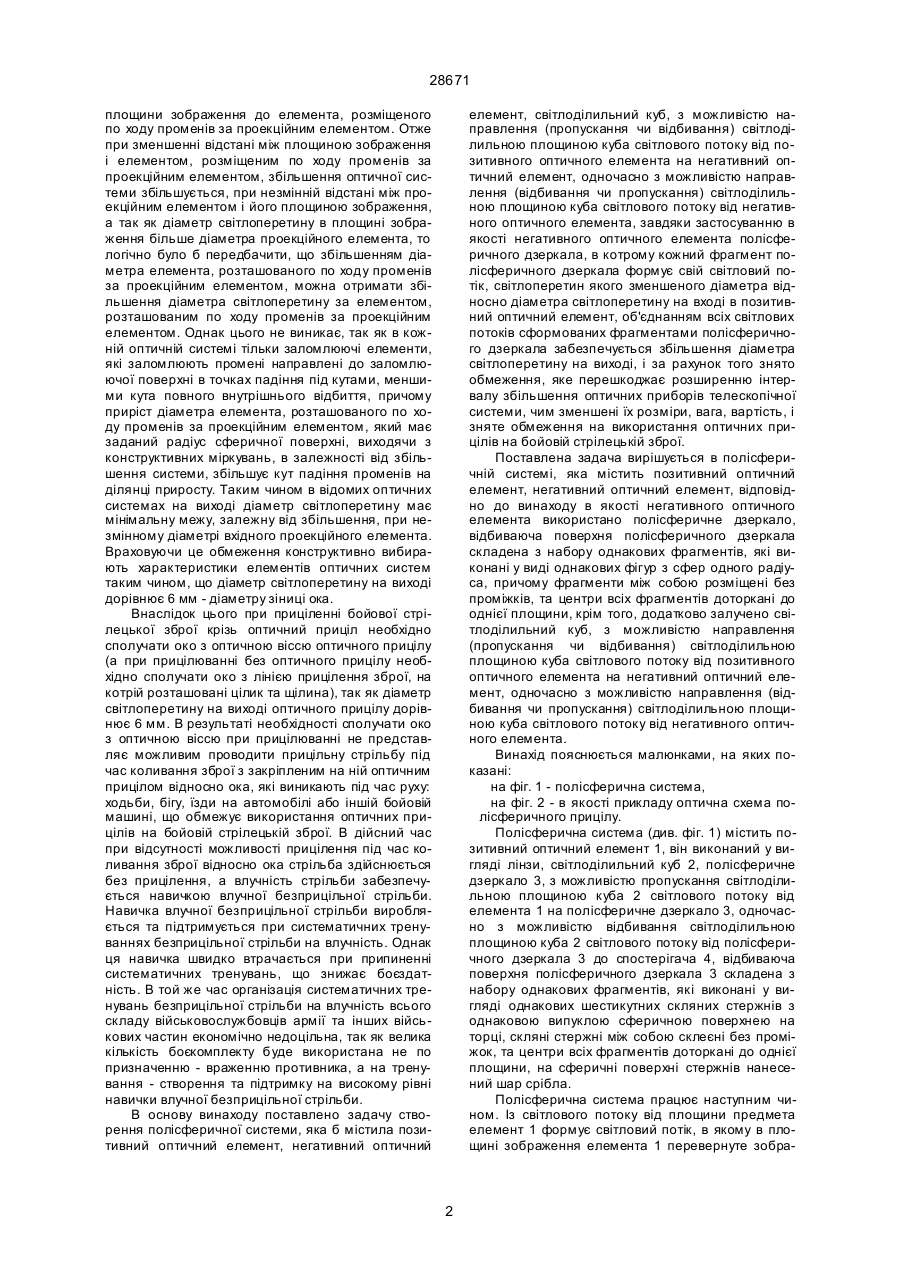

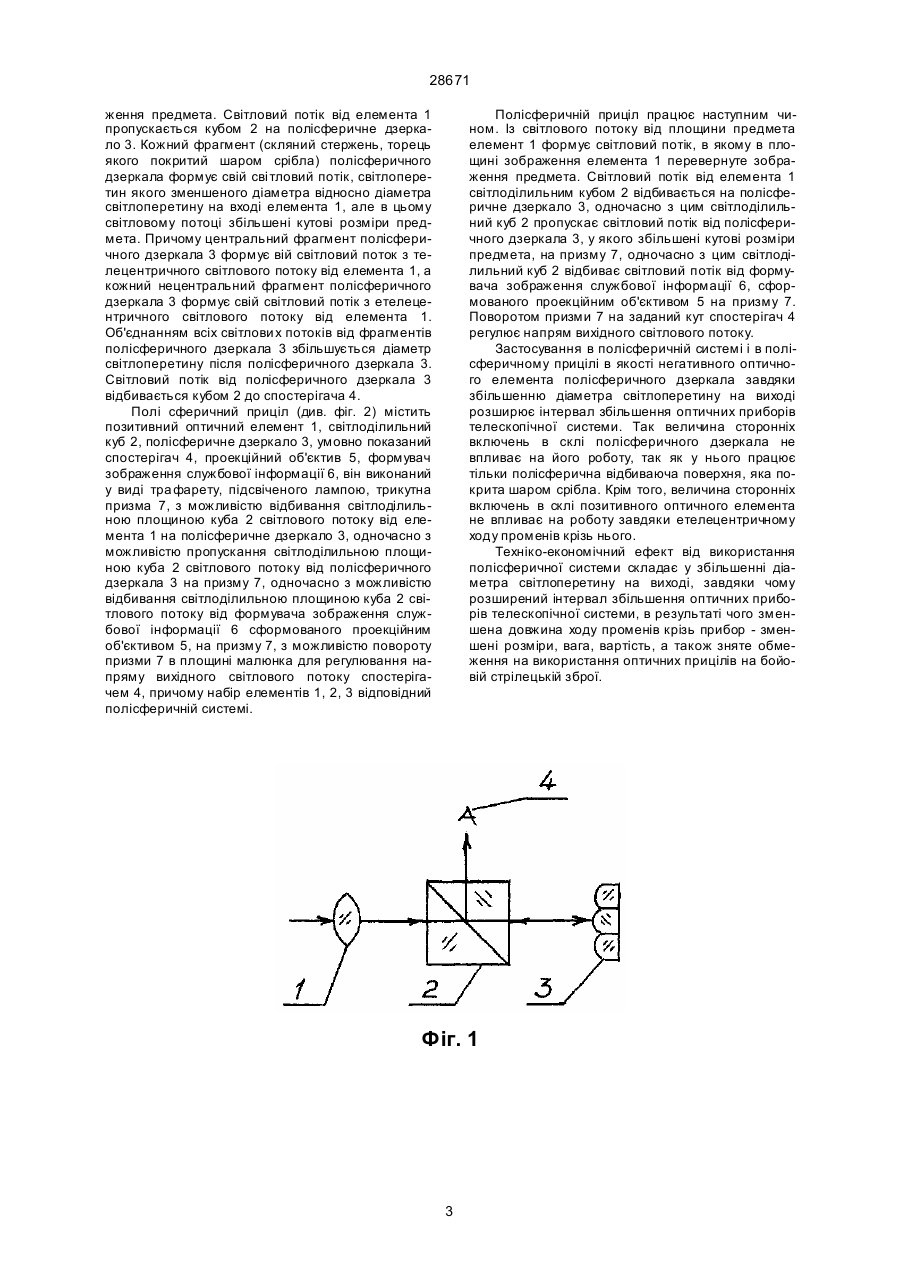

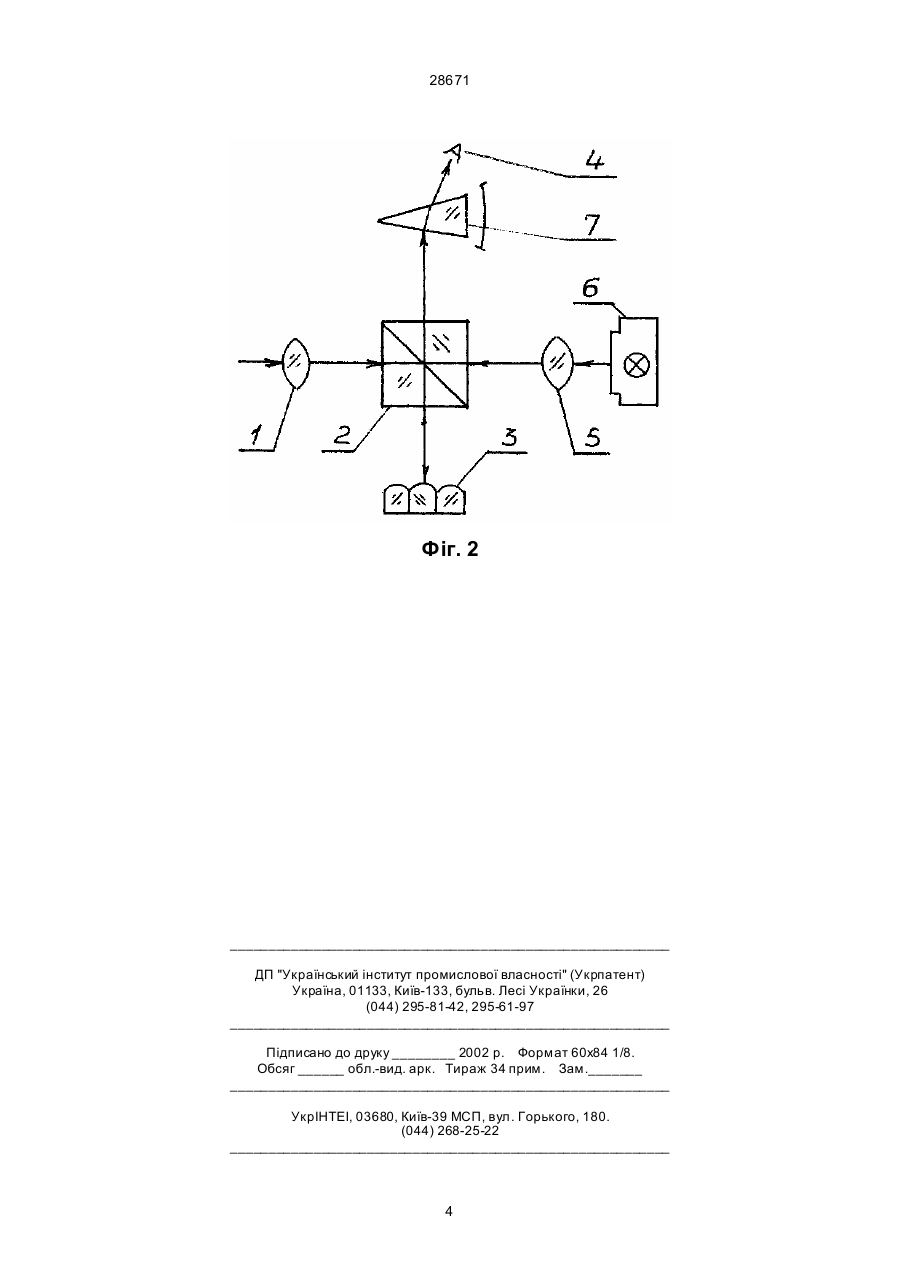

Полісферична система, що містить позитивний оптичний елемент, негативний оптичний елемент, яка відрізняється тим, що як негативний оптичний елемент використано полісферичне дзеркало, відбиваюча поверхня полісферичного дзеркала складена з набору однакових фрагментів, які 28671 площини зображення до елемента, розміщеного по ходу променів за проекційним елементом. Отже при зменшенні відстані між площиною зображення і елементом, розміщеним по ходу променів за проекційним елементом, збільшення оптичної системи збільшується, при незмінній відстані між проекційним елементом і його площиною зображення, а так як діаметр світлоперетину в площині зображення більше діаметра проекційного елемента, то логічно було б передбачити, що збільшенням діаметра елемента, розташованого по ходу променів за проекційним елементом, можна отримати збільшення діаметра світлоперетину за елементом, розташованим по ходу променів за проекційним елементом. Однак цього не виникає, так як в кожній оптичній системі тільки заломлюючі елементи, які заломлюють промені направлені до заломлюючої поверхні в точках падіння під кутами, меншими кута повного внутрішнього відбиття, причому приріст діаметра елемента, розташованого по ходу променів за проекційним елементом, який має заданий радіус сферичної поверхні, виходячи з конструктивних міркувань, в залежності від збільшення системи, збільшує кут падіння променів на ділянці приросту. Таким чином в відомих оптичних системах на виході діаметр світлоперетину має мінімальну межу, залежну від збільшення, при незмінному діаметрі вхідного проекційного елемента. Враховуючи це обмеження конструктивно вибирають характеристики елементів оптичних систем таким чином, що діаметр світлоперетину на виході дорівнює 6 мм - діаметру зіниці ока. Внаслідок цього при приціленні бойової стрілецької зброї крізь оптичний приціл необхідно сполучати око з оптичною віссю оптичного прицілу (а при прицілюванні без оптичного прицілу необхідно сполучати око з лінією прицілення зброї, на котрій розташовані цілик та щілина), так як діаметр світлоперетину на виході оптичного прицілу дорівнює 6 мм. В результаті необхідності сполучати око з оптичною віссю при прицілюванні не представляє можливим проводити прицільну стрільбу під час коливання зброї з закріпленим на ній оптичним прицілом відносно ока, які виникають під час руху: ходьби, бігу, їзди на автомобілі або іншій бойовій машині, що обмежує використання оптичних прицілів на бойовій стрілецькій зброї. В дійсний час при відсутності можливості прицілення під час коливання зброї відносно ока стрільба здійснюється без прицілення, а влучність стрільби забезпечується навичкою влучної безприцільної стрільби. Навичка влучної безприцільної стрільби виробляється та підтримується при систематичних тренуваннях безприцільної стрільби на влучність. Однак ця навичка швидко втрачається при припиненні систематичних тренувань, що знижає боєздатність. В той же час організація систематичних тренувань безприцільної стрільби на влучність всього складу військовослужбовців армії та інших військових частин економічно недоцільна, так як велика кількість боєкомплекту буде використана не по призначенню - враженню противника, а на тренування - створення та підтримку на високому рівні навички влучної безприцільної стрільби. В основу винаходу поставлено задачу створення полісферичної системи, яка б містила позитивний оптичний елемент, негативний оптичний елемент, світлоділильний куб, з можливістю направлення (пропускання чи відбивання) світлоділильною площиною куба світлового потоку від позитивного оптичного елемента на негативний оптичний елемент, одночасно з можливістю направлення (відбивання чи пропускання) світлоділильною площиною куба світлового потоку від негативного оптичного елемента, завдяки застосуванню в якості негативного оптичного елемента полісферичного дзеркала, в котрому кожний фрагмент полісферичного дзеркала формує свій світловий потік, світлоперетин якого зменшеного діаметра відносно діаметра світлоперетину на вході в позитивний оптичний елемент, об'єднанням всіх світлових потоків сформованих фрагментами полісферичного дзеркала забезпечується збільшення діаметра світлоперетину на виході, і за рахунок того знято обмеження, яке перешкоджає розширенню інтервалу збільшення оптичних приборів телескопічної системи, чим зменшені їх розміри, вага, вартість, і зняте обмеження на використання оптичних прицілів на бойовій стрілецькій зброї. Поставлена задача вирішується в полісферичній системі, яка містить позитивний оптичний елемент, негативний оптичний елемент, відповідно до винаходу в якості негативного оптичного елемента використано полісферичне дзеркало, відбиваюча поверхня полісферичного дзеркала складена з набору однакових фрагментів, які виконані у виді однакових фігур з сфер одного радіуса, причому фрагменти між собою розміщені без проміжків, та центри всіх фрагментів доторкані до однієї площини, крім того, додатково залучено світлоділильний куб, з можливістю направлення (пропускання чи відбивання) світлоділильною площиною куба світлового потоку від позитивного оптичного елемента на негативний оптичний елемент, одночасно з можливістю направлення (відбивання чи пропускання) світлоділильною площиною куба світлового потоку від негативного оптичного елемента. Винахід пояснюється малюнками, на яких показані: на фіг. 1 - полісферична система, на фіг. 2 - в якості прикладу оптична схема полісферичного прицілу. Полісферична система (див. фіг. 1) містить позитивний оптичний елемент 1, він виконаний у вигляді лінзи, світлоділильний куб 2, полісферичне дзеркало 3, з можливістю пропускання світлоділильною площиною куба 2 світлового потоку від елемента 1 на полісферичне дзеркало 3, одночасно з можливістю відбивання світлоділильною площиною куба 2 світлового потоку від полісферичного дзеркала 3 до спостерігача 4, відбиваюча поверхня полісферичного дзеркала 3 складена з набору однакових фрагментів, які виконані у вигляді однакових шестикутних скляних стержнів з однаковою випуклою сферичною поверхнею на торці, скляні стержні між собою склеєні без проміжок, та центри всіх фрагментів доторкані до однієї площини, на сферичні поверхні стержнів нанесений шар срібла. Полісферична система працює наступним чином. Із світлового потоку від площини предмета елемент 1 формує світловий потік, в якому в площині зображення елемента 1 перевернуте зобра 2 28671 ження предмета. Світловий потік від елемента 1 пропускається кубом 2 на полісферичне дзеркало 3. Кожний фрагмент (скляний стержень, торець якого покритий шаром срібла) полісферичного дзеркала формує свій сві тловий потік, світлоперетин якого зменшеного діаметра відносно діаметра світлоперетину на вході елемента 1, але в цьому світловому потоці збільшені кутові розміри предмета. Причому центральний фрагмент полісферичного дзеркала 3 формує вій світловий поток з телецентричного світлового потоку від елемента 1, а кожний нецентральний фрагмент полісферичного дзеркала 3 формує свій світловий потік з етелецентричного світлового потоку від елемента 1. Об'єднанням всіх світлови х потоків від фрагментів полісферичного дзеркала 3 збільшується діаметр світлоперетину після полісферичного дзеркала 3. Світловий потік від полісферичного дзеркала 3 відбивається кубом 2 до спостерігача 4. Полі сферичний приціл (див. фіг. 2) містить позитивний оптичний елемент 1, світлоділильний куб 2, полісферичне дзеркало 3, умовно показаний спостерігач 4, проекційний об'єктив 5, формувач зображення службової інформації 6, він виконаний у виді тра фарету, підсвіченого лампою, трикутна призма 7, з можливістю відбивання світлоділильною площиною куба 2 світлового потоку від елемента 1 на полісферичне дзеркало 3, одночасно з можливістю пропускання світлоділильною площиною куба 2 світлового потоку від полісферичного дзеркала 3 на призму 7, одночасно з можливістю відбивання світлоділильною площиною куба 2 світлового потоку від формувача зображення службової інформації 6 сформованого проекційним об'єктивом 5, на призму 7, з можливістю повороту призми 7 в площині малюнка для регулювання напряму вихідного світлового потоку спостерігачем 4, причому набір елементів 1, 2, 3 відповідний полісферичній системі. Полісферичній приціл працює наступним чином. Із світлового потоку від площини предмета елемент 1 формує світловий потік, в якому в площині зображення елемента 1 перевернуте зображення предмета. Світловий потік від елемента 1 світлоділильним кубом 2 відбивається на полісферичне дзеркало 3, одночасно з цим світлоділильний куб 2 пропускає світловий потік від полісферичного дзеркала 3, у якого збільшені кутові розміри предмета, на призму 7, одночасно з цим світлоділильний куб 2 відбиває світловий потік від формувача зображення службової інформації 6, сформованого проекційним об'єктивом 5 на призму 7. Поворотом призми 7 на заданий кут спостерігач 4 регулює напрям вихідного світлового потоку. Застосування в полісферичній системі і в полісферичному прицілі в якості негативного оптичного елемента полісферичного дзеркала завдяки збільшенню діаметра світлоперетину на виході розширює інтервал збільшення оптичних приборів телескопічної системи. Так величина сторонніх включень в склі полісферичного дзеркала не впливає на його роботу, так як у нього працює тільки полісферична відбиваюча поверхня, яка покрита шаром срібла. Крім того, величина сторонніх включень в склі позитивного оптичного елемента не впливає на роботу завдяки етелецентричному ходу променів крізь нього. Техніко-економічний ефект від використання полісферичної системи складає у збільшенні діаметра світлоперетину на виході, завдяки чому розширений інтервал збільшення оптичних приборів телескопічної системи, в результаті чого зменшена довжина ходу променів крізь прибор - зменшені розміри, вага, вартість, а також зняте обмеження на використання оптичних прицілів на бойовій стрілецькій зброї. Фіг. 1 3 28671 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
