Волоконно-оптичний багатомодовий розгалужувач конфігурації 1х2

Завантажити PDF файл.

Формула / Реферат

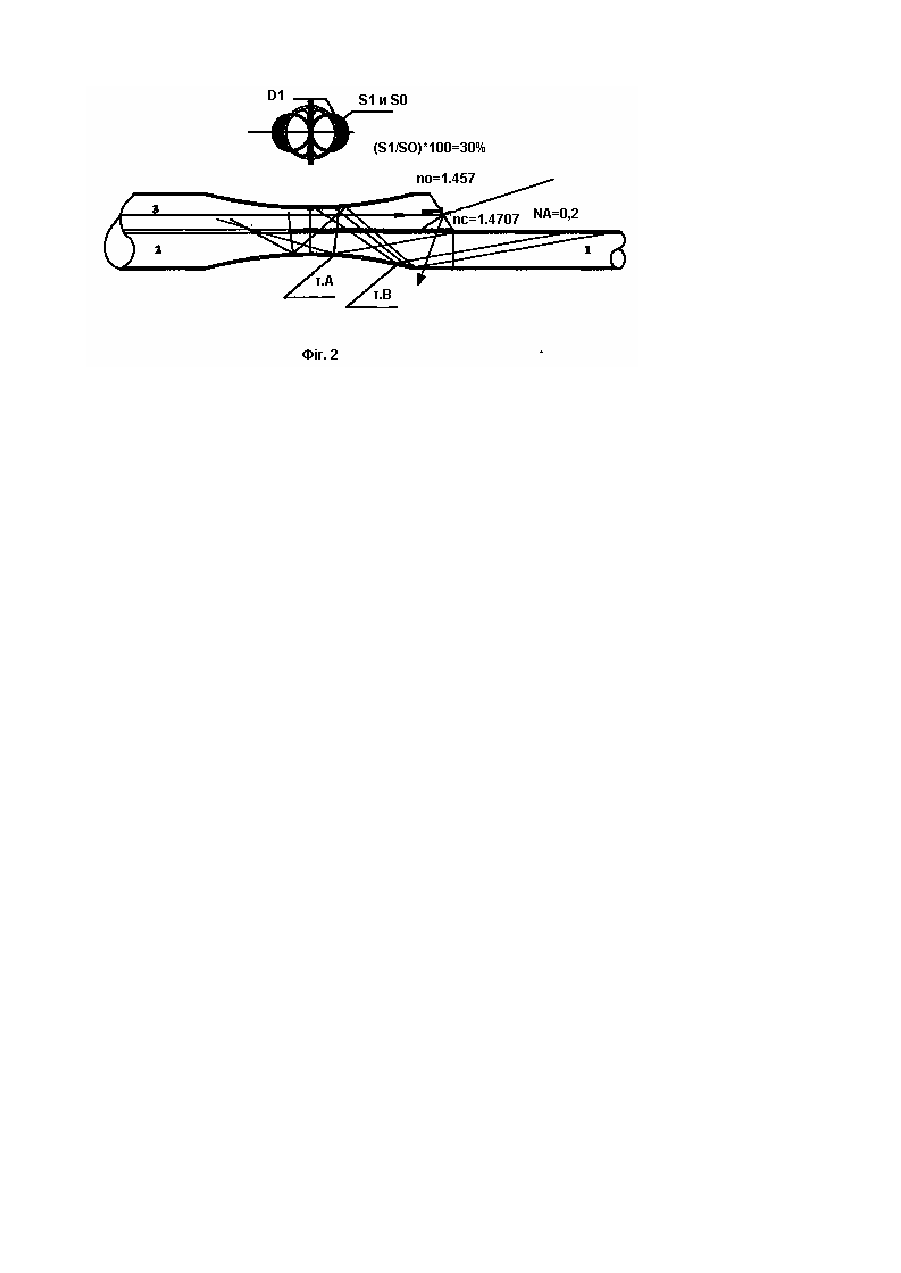

Волоконно-оптичний багатомодовий розгалужувач конфігурації 1х2, що включає відрізки оптичного волокна, що мають прозору серцевину з показником заломлення nc і світовідбиваючу оболонку з показником заломлення n0, меншим nc, вхідне волокно, який відрізняється тим, що вхідне волокно розташоване уздовж оптичної осі одного з вихідних волокон і сплавлено з ним, а друге вихідне волокно виконане зі скошеним торцем.

Текст

Корисна модель ставиться до області волоконної оптики, конкретно до елементної бази волоконно-оптичних ліній зв'язку. Як прототип обраний сплавний волоконно-оптичний розгалужував конфігурації 1´2, [д. п. №34284, МПК6 G02B/255.UA, опубл. 15.02.2001р. Бюл.№1] виконаний з відрізків оптичного волокна, що має прозору серцевину з показником заломлення nc і світовідбиваючу оболонку з показником заломлення no, меншим nc, вхідне оптичне волокно й конусоподібна ділянка, сплавлений з N вихідних волокон, причому конусоподібна ділянка містить біконічне звуження на відстані в 2-3діаметра серцевини оптичного волокна від місця зрощування. Пристрій не забезпечує задане співвідношення випромінювання по вихідних оптичних волокнах. Як прототип способу виготовлення волоконно-оптичного богатомодового розгалужувача обраний спосіб виготовлення розгалужувача [п. 1527976, US, 1977]. Розгалужувач виго товляють таким чином. Видаляють полімерну оболонку з відрізків вихідних волокон, потім травленням видаляють кварцову оболонку, вихідні волокна розташовують паралельно друг до друга, пристиковують до третього волокна, вісь якого збігається з лінією зіткнення вихідних волокон, сплавляють три волокна на їхньому стику з одночасним розтягуванням вихідних волокон. Недоліком такого способу є неможливість одержання розгалужувача із заданим випромінюванням по вихідних оптичних волокнах. В основу корисної моделі поставлене завдання вдосконалити сплавний волоконно-оптичний богатомодовий розгалужувач конфігурації 1´2 і спосіб його виготовлення шляхом розташування вхідного волокна уздовж осі одного з вихідних відрізків оптичного волокна й твердої фіксації вихідних волокон по утворюючої, що забезпечують задане співвідношення випромінювання по вихідних оптичних волокнах. Поставлене завдання вирішується тим, що сплавний волоконно-оптичний розгалужувач конфігурації 1´2, виконаний з відрізків оптичного волокна, що має прозору серцевину з показником заломлення nc і світовідбиваючу оболонку з показником заломлення no, меншим nc, вхідне оптичне волокно, відповідно до корисної моделі, вхідне волокно розташоване уздовж осі одного з вихідних відрізків оптичного волокна й сплавлено з вихідними волокнами, причому інше вихідне волокно виконане зі скошеним торцем. Спосіб виготовлення розгалужувача, що включає видалення полімерної оболонки з одного з торцевих ділянок вихідних волокон, їхня сплавка, зрошування вхідного волокна з одним з вихідних волокон, відповідно до корисної моделі, попередньо вихідні волокна жорстко з'єднуються по утворюючої. Розгалужувач і спосіб його виготовлення забезпечують задане співвідношення випромінювання по вихідних оптичних волокнах, а також підвищує якість передачі випромінювання за рахунок зниження рівня відбитого сигналу від скошеного торця. Пристрій містить (Фіг.1) вхідне волокно 1, вихідні волокна 2, 3 і область сплавки оптичних волокон 4. Пристрій працює таким чином. При влученні оптичного променя, що виходить із вхідного оптичного волокна із числовою апертурою NA у будь-яку крапку на області сплавки оптичних волокон (наприклад, т. А), траєкторія його змінюється таким чином, що він завжди попадає у волокно, що відгалужує, 3, проходячи через тонку оболонку між парою оптичних волокон. На [Фіг.2] зображений перетин області сплавки й траєкторії, що падають і відбитих променів, від бічної поверхні в області сплавки. У даному пристрої тільки заштрихована область у перетині бере участь у передачі минаючого оптичного випромінювання по оптичному волокну 2 в оптичне волокно 3. Цього досить, щоб плавно відгалузити до 30% оптичного випромінювання з волока 2 у волокно 3. Перевагою заявленого рішення є той факт, що максимальна величина перекачування випромінювання становить ~30% від вхідного випромінювання.

Дивитися

Додаткова інформація

Назва патенту англійською

Fiber-optic multimode coupler with two branches

Автори англійською

Nikolaiev Yevhen Yakovych, Dolhov Oleksandr Ivanovych, Basiladze Heorhii Diomidovych

Назва патенту російською

Волоконнооптический многомодовый ответвитель по схеме с двумя ответвлениями

Автори російською

Николаев Евгений Яковлевич, Долгов Александр Иванович, Басиладзе Георгий Диомидович

МПК / Мітки

МПК: G02B 6/255

Мітки: волоконно-оптичний, конфігурації, багатомодовий, розгалужувач
