Система іскробезпечного електроживлення від мережі змінного струму схем дистанційного управління шахтної автоматики
Номер патенту: 7595
Опубліковано: 29.09.1995
Автори: Кириченко Борис Мефодієвич, Єфремов Олександр Петрович, Коваленко Наталія Іванівна, Магілат Генадій Йосипович
Формула / Реферат
Система искробезопасного электропитания от сети переменного тока цепей дистанционного управления шахтной автоматики, содержащая параметрический стабилизатор на балластном и опорном элементах и токсюграничивающие резисторы, отличающаяся тем, что, с целью уменьшения энергопотребления от сети и повышения надежности системы, в нее введены трансформатор и дополнительный источник постоянного тока, балластный элемент выполнен в виде стабилизатора тока на первом транзисторе, первом стабилитроне, первом и втором резисторах и выпрямительном первом мосте, положительный выход которого через последовательно включенные первый резистор и эмиттер-коллектор первого транзистора соединен с отрицательным выходом этого моста, база первого транзистора через анод-катод первого стабилитрона соединена с положительным выходом первого моста и положительным полюсом дополнительного источника, а через второй резистор - с отрицательным полюсом этого источника, опорный элемент выполнен на втором транзисторе, втором стабилитроне и выпрямительном втором мосте, положительный выход которого соединен с отрицательным через коллектор-эмиттер второго транзистора, база которого через анод-катод второго стабилитрона соединена с коллектором этого транзистора, первые входы первого и второго мостов соединены с первым выводом первичной обмотки трансформатора, второй вывод которой соединен с вторым входом второго моста, каждый токоограничивающий резистор включен в выходную цепь системы последовательно соответствующей вторичной обмотке трансформатора, при этом вторые входы первого и второго мостов подключены к сети питания системы.
Текст

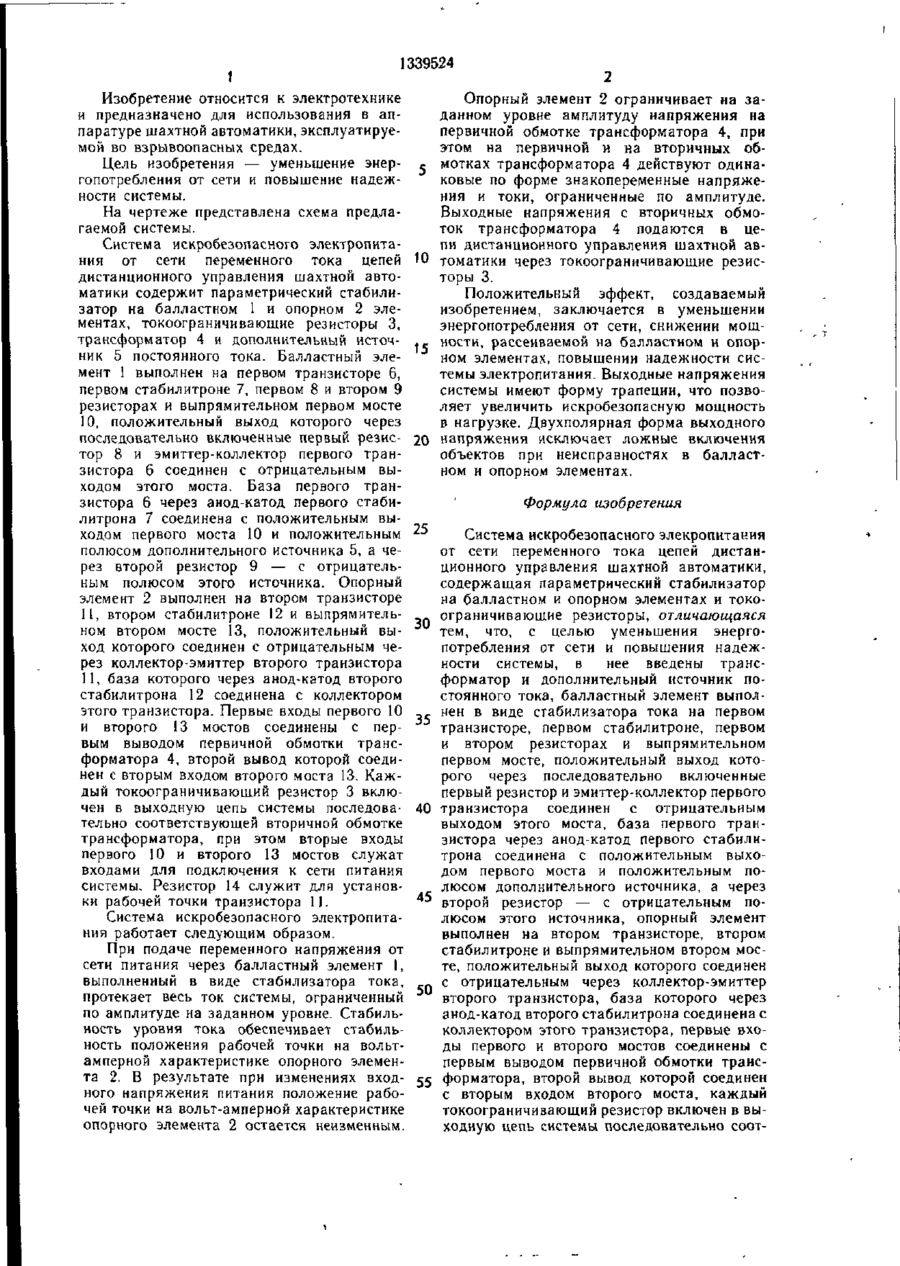

Изобретение относится к электротехнике и предназначено для использования в ап паратуре шахтной автоматики Цель изобре тения — уменьшение энергопотребления от сети и повышение надежности системы Это достиіаегся выполнением балластного элемента 1 в виде стабилизатора тока н
ДивитисяДодаткова інформація
Назва патенту англійськоюSparkproof electric supply system from ac network of mining automatics for ac circuits
Автори англійськоюKyrychenko Borys Mefodiovyc, Yefremov Oleksandr Petrovych, Mahilat Hennadii Yosypovych
Назва патенту російськоюСистема искробезопасного электропитания от сети переменного тока схем дистанционного управления шахтной автоматики
Автори російськоюКириченко Борис Мефодьевич, Ефремов Александр Петрович, Магилат Геннадий Иосифович
МПК / Мітки
МПК: G05F 1/569
Мітки: струму, система, мережі, дистанційного, електроживлення, автоматики, іскробезпечного, управління, шахтної, змінного, схем
Код посилання
<a href="https://ua.patents.su/4-7595-sistema-iskrobezpechnogo-elektrozhivlennya-vid-merezhi-zminnogo-strumu-skhem-distancijjnogo-upravlinnya-shakhtno-avtomatiki.html" target="_blank" rel="follow" title="База патентів України">Система іскробезпечного електроживлення від мережі змінного струму схем дистанційного управління шахтної автоматики</a>
