Грузін Сергій Валерійович

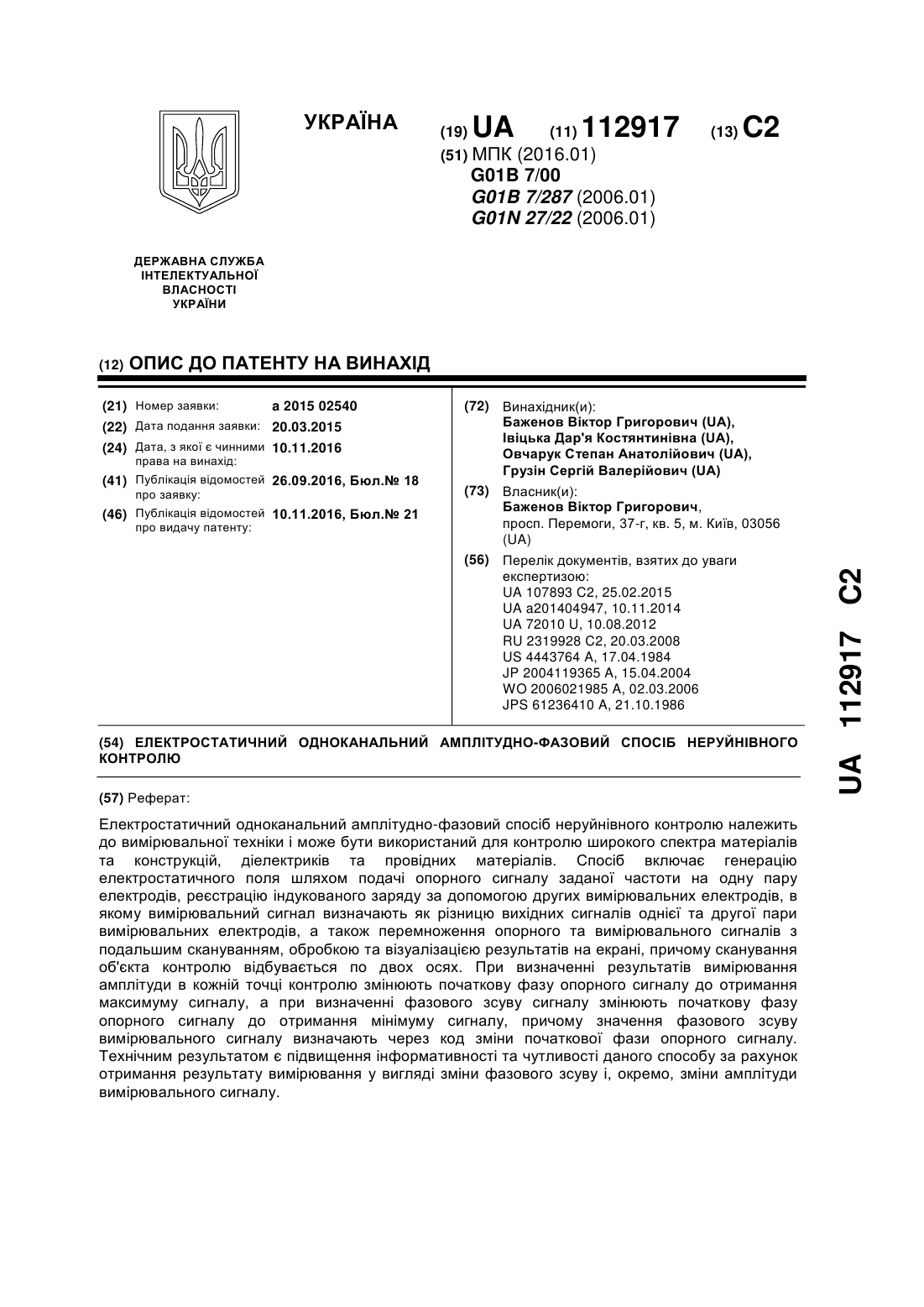

Номер патенту: 112917

Опубліковано: 10.11.2016

Автори: Овчарук Степан Анатолійович, Івіцька Дар'я Костянтинівна, Баженов Віктор Григорович, Грузін Сергій Валерійович

МПК: G01N 27/22, G01B 7/00, G01B 7/287 ...

Мітки: одноканальний, контролю, електростатичний, амплітудно-фазовий, неруйнівного, спосіб

Формула / Реферат:

1. Електростатичний одноканальний амплітудно-фазовий спосіб неруйнівного контролю, який включає генерацію електростатичного поля шляхом подачі вхідного сигналу заданої частоти на одну пару електродів, реєстрацію індукованого заряду за допомогою других вимірювальних електродів, в якому вимірювальний сигнал визначають як різницю вихідних сигналів однієї та другої пари вимірювальних електродів, а також перемноження опорного та вимірювального...

Номер патенту: 112812

Опубліковано: 25.10.2016

Автори: Баженов Віктор Григорович, Баженов Володимир Вікторович, Грузін Сергій Валерійович

МПК: G01R 29/12, G01R 21/00

Мітки: іонних, електричного, вимірювання, напруженості, поля, спосіб, струмів, цифровий

Формула / Реферат:

Цифровий спосіб вимірювання напруженості електричного поля та іонної провідності, в якому, вимірювальні пластини періодично експонують та екранують в електричному полі, протифазні вимірювальні сигнали пластин підсилюють в диференційному підсилювачі, по синхросигналу датчика положення екрануючої пластини визначають полярність, який відрізняється тим, що по синхросигналу датчика положення екрануючої пластини синхронізують роботу генератора...

Номер патенту: 102556

Опубліковано: 10.11.2015

Автори: Баженов Віктор Григорович, Баженов Володимир Вікторович, Грузін Сергій Валерійович

МПК: G01R 29/12

Мітки: електричного, спосіб, струмів, поля, цифровий, вимірювання, іонних, напруженості

Формула / Реферат:

Цифровий спосіб вимірювання напруженості електричного поля та іонної провідності, в якому вимірювальні пластини періодично експонують та екранують в електричному полі, протифазні вимірювальні сигнали пластин підсилюють в диференційному підсилювачі, по синхросигналу датчика положення екрануючої пластини визначають полярність, який відрізняється тим, що по синхросигналу датчика положення екрануючої пластини синхронізують роботу генератора...

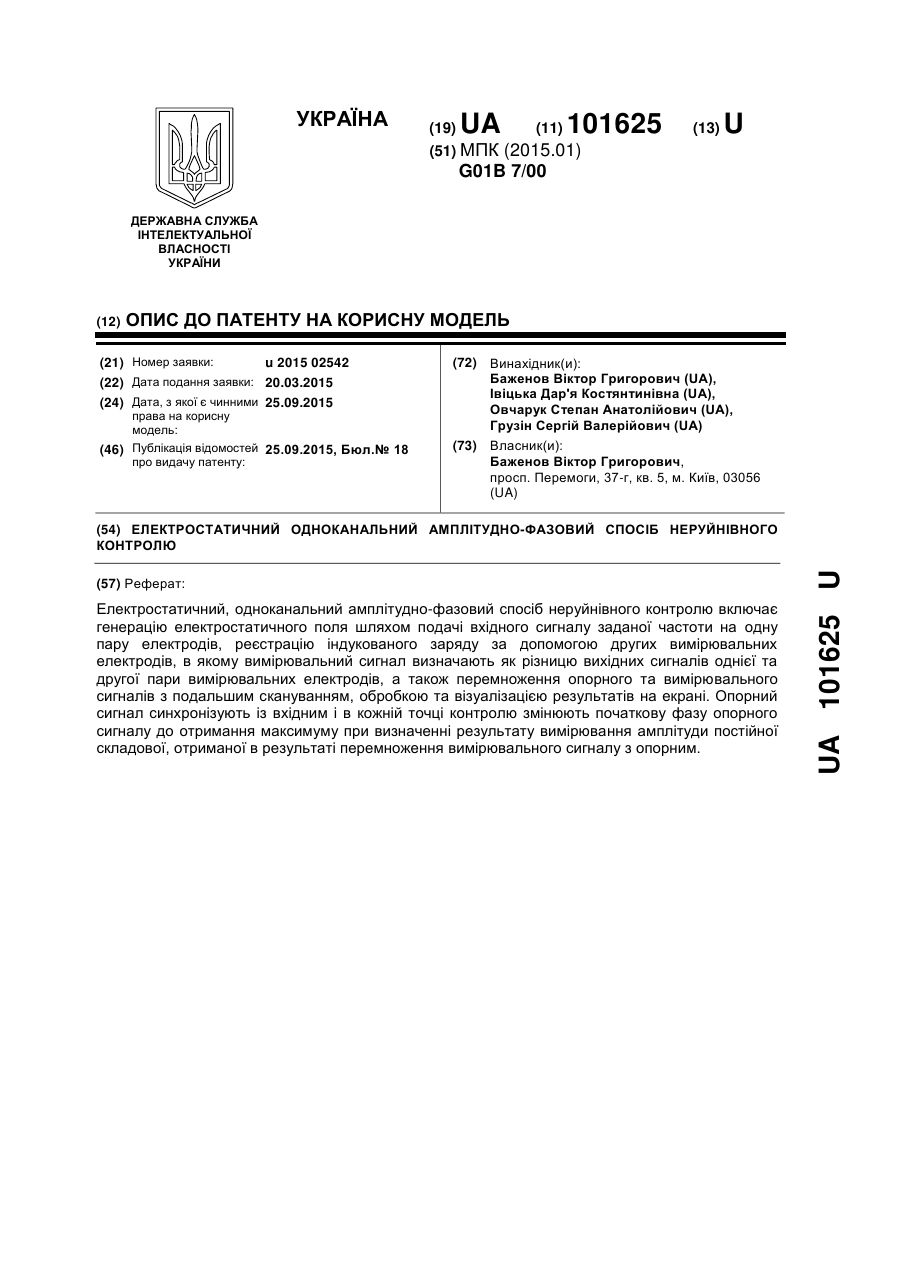

Номер патенту: 101625

Опубліковано: 25.09.2015

Автори: Овчарук Степан Анатолійович, Грузін Сергій Валерійович, Івіцька Дар'я Костянтинівна, Баженов Віктор Григорович

МПК: G01B 7/00

Мітки: одноканальний, електростатичний, спосіб, амплітудно-фазовий, неруйнівного, контролю

Формула / Реферат:

1. Електростатичний, одноканальний амплітудно-фазовий спосіб неруйнівного контролю, що включає генерацію електростатичного поля шляхом подачі вхідного сигналу заданої частоти на одну пару електродів, реєстрацію індукованого заряду за допомогою других вимірювальних електродів, в якому вимірювальний сигнал визначають як різницю вихідних сигналів однієї та другої пари вимірювальних електродів, а також перемноження опорного та вимірювального...

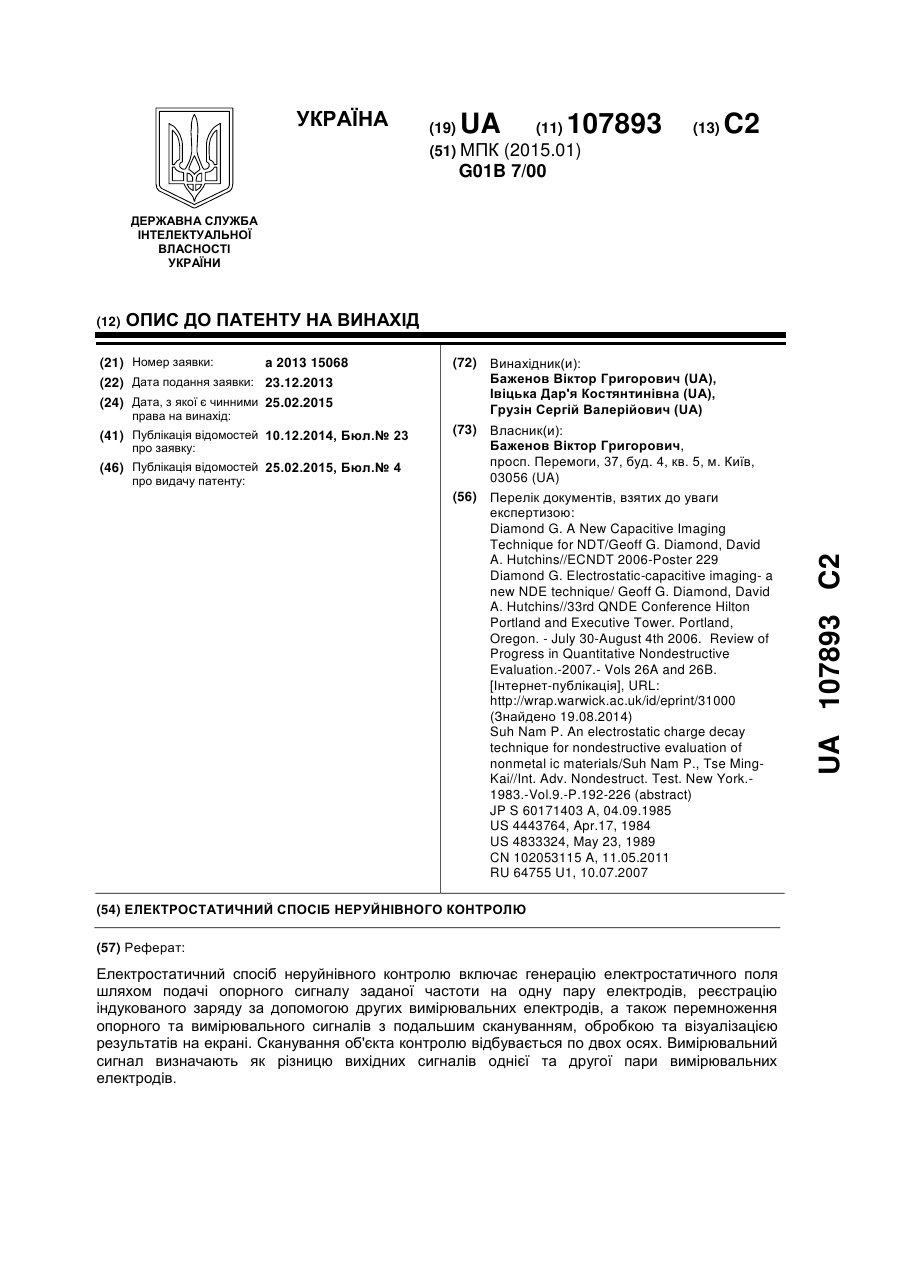

Номер патенту: 107893

Опубліковано: 25.02.2015

Автори: Івіцька Дар'я Костянтинівна, Грузін Сергій Валерійович, Баженов Віктор Григорович

МПК: G01B 7/00

Мітки: спосіб, контролю, електростатичний, неруйнівного

Формула / Реферат:

Електростатичний спосіб неруйнівного контролю, який включає генерацію електростатичного поля шляхом подачі опорного сигналу заданої частоти на одну пару електродів, реєстрацію індукованого заряду за допомогою других вимірювальних електродів, а також перемноження опорного та вимірювального сигналів з подальшим скануванням, обробкою та візуалізацією результатів на екрані, причому сканування об'єкта контролю відбувається по двох осях, який...

Номер патенту: 93027

Опубліковано: 10.09.2014

Автори: Грузін Сергій Валерійович, Куксенко Дмитро Михайлович, Баженов Віктор Григорович

МПК: G01R 19/00

Мітки: струму, цифрова, система, безконтактна, вимірювання

Формула / Реферат:

Безконтактна цифрова система для вимірювання струму, що містить перетворювач магнітного поля, фільтр, вихід якого з'єднаний з вимірювальним пристроєм, яка відрізняється тим, що додатково введено ортогональний перетворювач сигналів, мікроконтролер, цифро-аналоговий перетворювач, аналого-цифровий перетворювач та генератор сигналів модулюючої котушки, причому перетворювач магнітного поля виконаний у вигляді мостової схеми магніторезисторів, в...

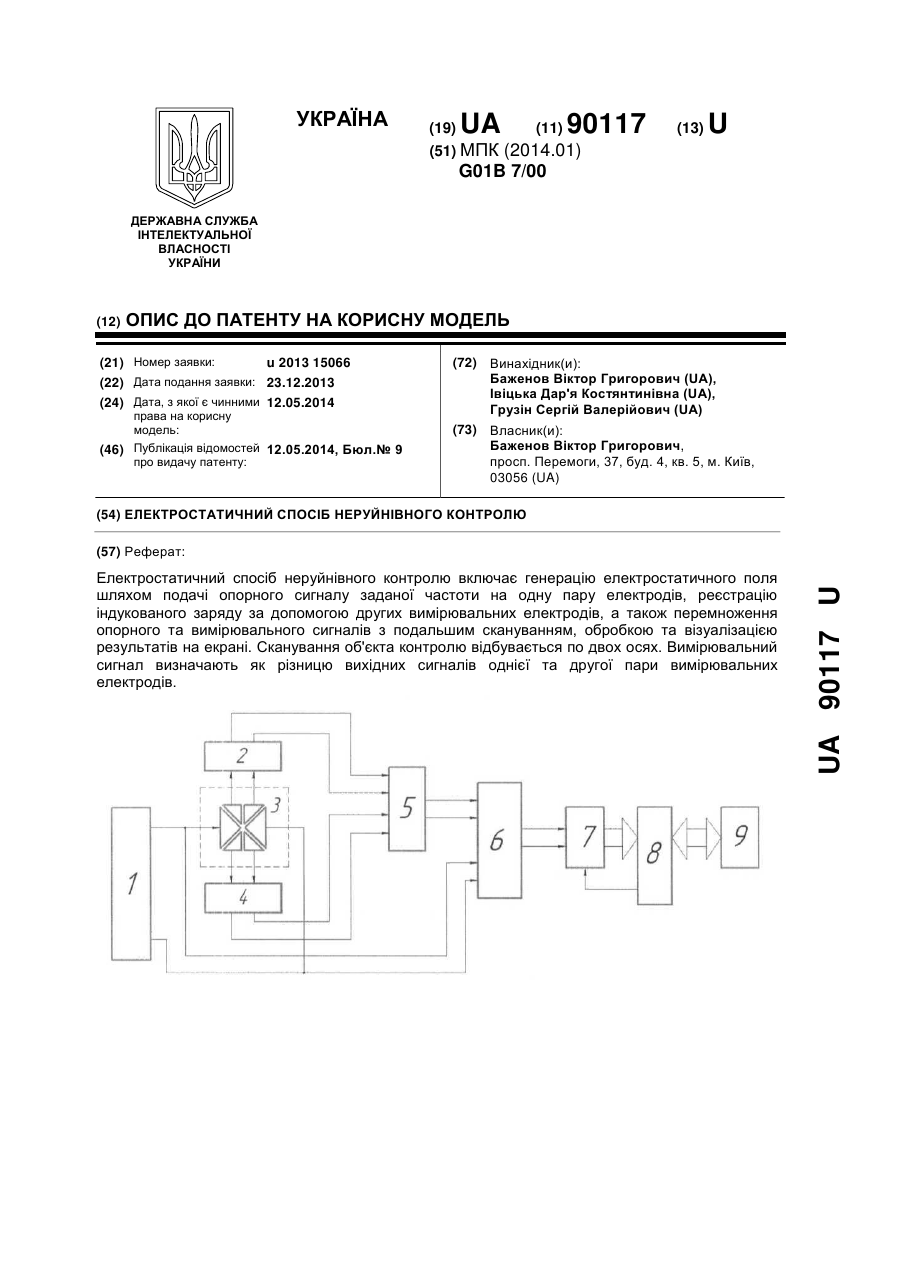

Номер патенту: 90117

Опубліковано: 12.05.2014

Автори: Баженов Віктор Григорович, Грузін Сергій Валерійович, Івіцька Дар'я Костянтинівна

МПК: G01B 7/00

Мітки: контролю, електростатичний, неруйнівного, спосіб

Формула / Реферат:

Електростатичний спосіб неруйнівного контролю, який включає генерацію електростатичного поля шляхом подачі опорного сигналу заданої частоти на одну пару електродів, реєстрацію індукованого заряду за допомогою других вимірювальних електродів, а також перемноження опорного та вимірювального сигналів з подальшим скануванням, обробкою та візуалізацією результатів на екрані, причому сканування об'єкта контролю відбувається по двох осях, який...

Номер патенту: 105423

Опубліковано: 12.05.2014

Автори: Баженов Віктор Григорович, Грузін Сергій Валерійович, Якимчук Микола Андрійович

МПК: G01R 29/12

Мітки: напруженості, спосіб, електричного, поля, цифровий, вимірювання

Формула / Реферат:

1. Цифровий спосіб вимірювання напруженості електричного поля, який полягає в тому, що вимірювальні пластини періодично експонують і екранують в електричному полі, протифазні сигнали пластин підсилюють в диференційному підсилювачі, по синхросигналу давача положення екрануючої пластини визначають полярність, який відрізняється тим, що по синхросигналу давача положення екрануючої пластини додатково визначають період її оберту і потім...

Номер патенту: 105412

Опубліковано: 12.05.2014

Автори: Богдан Галина Анатоліївна, Баженов Віктор Григорович, Грузін Сергій Валерійович

МПК: G01R 25/00, G04F 10/00

Мітки: радіоімпульсних, широкому, діапазоні, вимірювання, часу, затримки, пристрій, фазового, сигналів, частот

Формула / Реферат:

Пристрій для вимірювання фазового часу затримки радіоімпульсних сигналів у широкому діапазоні частот, що містить блок керування, з'єднаний з блоком обробки інформації, цифровий відліковий пристрій, аналогово-цифровий перетворювач (АЦП), вхід якого приєднаний до виходу аналогового мультиплексора (АМХ) з можливістю подачі на вхід сигналів з об'єкта контролю (ОК) та блока формування радіоімпульсних сигналів, який містить послідовно з'єднані...

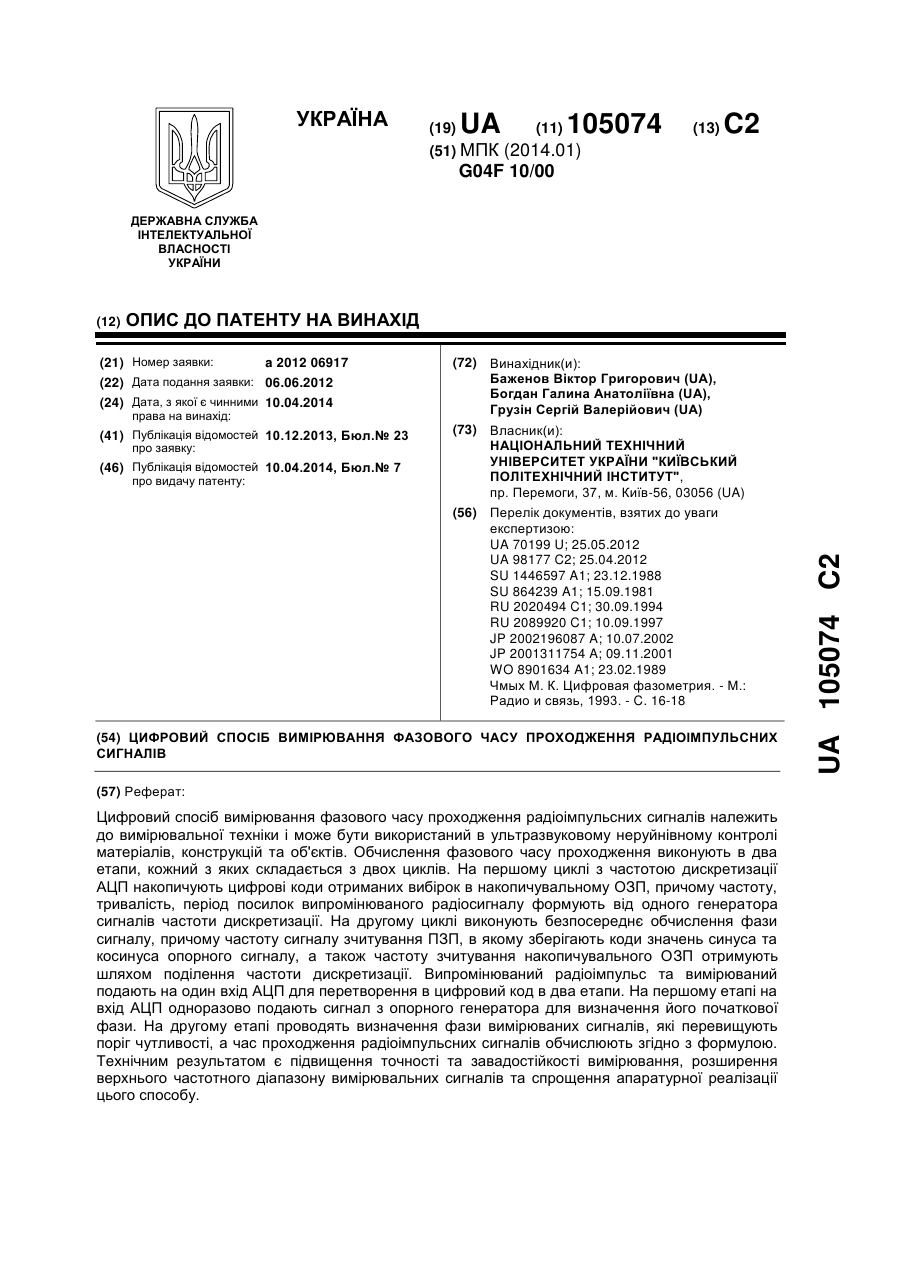

Номер патенту: 105074

Опубліковано: 10.04.2014

Автори: Баженов Віктор Григорович, Богдан Галина Анатоліївна, Грузін Сергій Валерійович

МПК: G04F 10/00

Мітки: часу, сигналів, спосіб, радіоімпульсних, проходження, вимірювання, цифровий, фазового

Формула / Реферат:

Цифровий спосіб вимірювання фазового часу проходження радіоімпульсних сигналів, що включає дискретизацію вимірюваного сигналу, його перетворення в цифровий код і обчислення часу проходження радіоімпульсних сигналів, який відрізняється тим, що обчислення фазового часу проходження виконують в два етапи, кожний з яких складається з двох циклів, де в першому циклі з частотою дискретизації аналого-цифрового перетворювача (АЦП) накопичують цифрові...

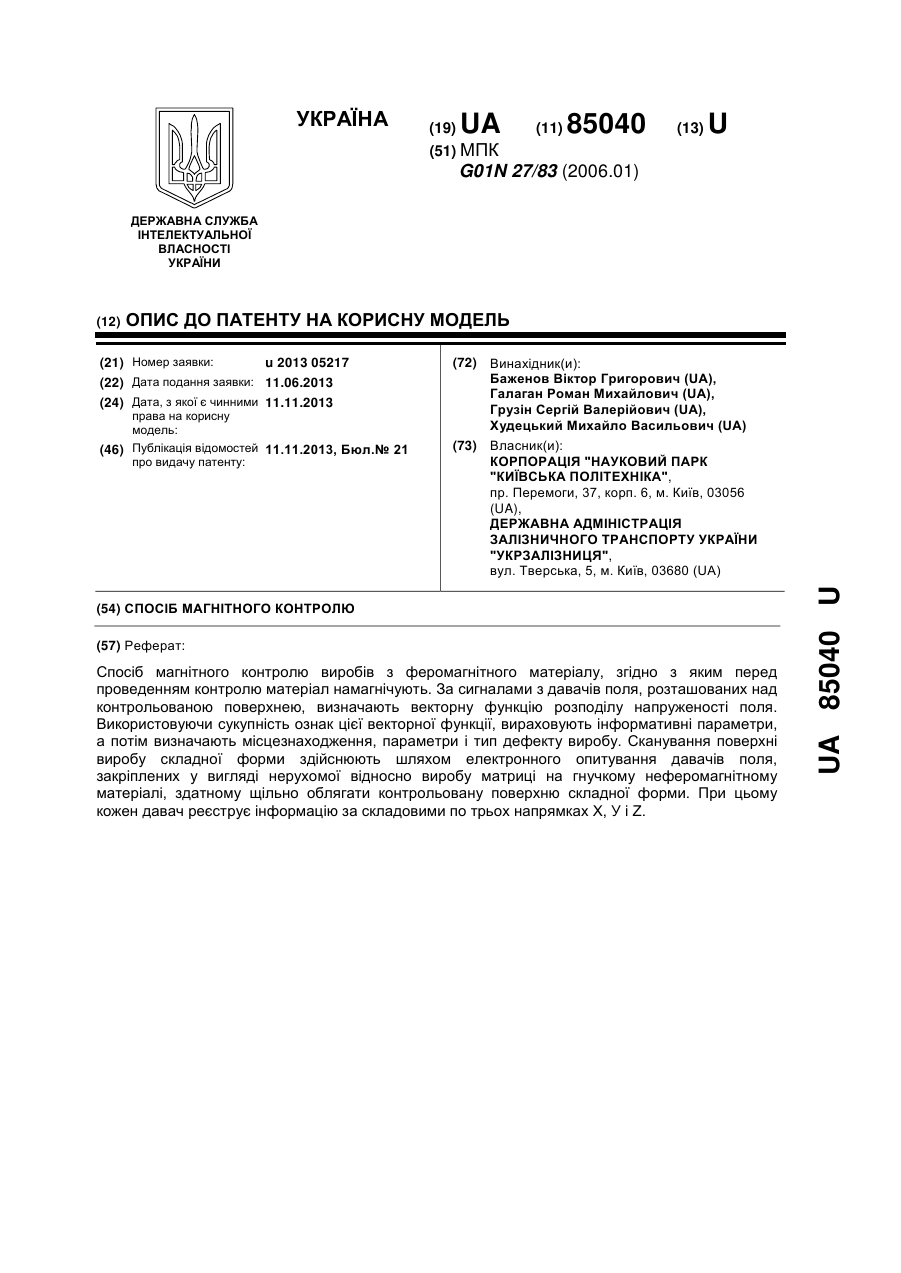

Номер патенту: 85040

Опубліковано: 11.11.2013

Автори: Грузін Сергій Валерійович, Худецький Михайло Васильович, Баженов Віктор Григорович, Галаган Роман Михайлович

МПК: G01N 27/83

Мітки: спосіб, контролю, магнітного

Формула / Реферат:

Спосіб магнітного контролю виробів з феромагнітного матеріалу, який перед проведенням контролю намагнічують і за сигналами з давачів поля, розташованих над контрольованою поверхнею, визначають векторну функцію розподілу напруженості поля та, використовуючи сукупність ознак цієї векторної функції, вираховують інформативні параметри, а потім визначають місцезнаходження, параметри і тип дефекту виробу, який відрізняється тим, що сканування...

Номер патенту: 78688

Опубліковано: 25.03.2013

Автори: Баженов Віктор Григорович, Якимчук Микола Андрійович, Грузін Сергій Валерійович

МПК: G01R 29/12

Мітки: цифровий, напруженості, вимірювання, поля, електричного, спосіб

Формула / Реферат:

1. Цифровий спосіб вимірювання напруженості електричного поля, який полягає в тому, що вимірювальні пластини періодично експонують і екранують в електричному полі, протифазні сигнали пластин підсилюють в диференційному підсилювачі, по синхросигналу давача положення екрануючої пластини визначають полярність, який відрізняється тим, що по синхросигналу давача положення екрануючої пластини визначають також період її оберту і потім розраховують...

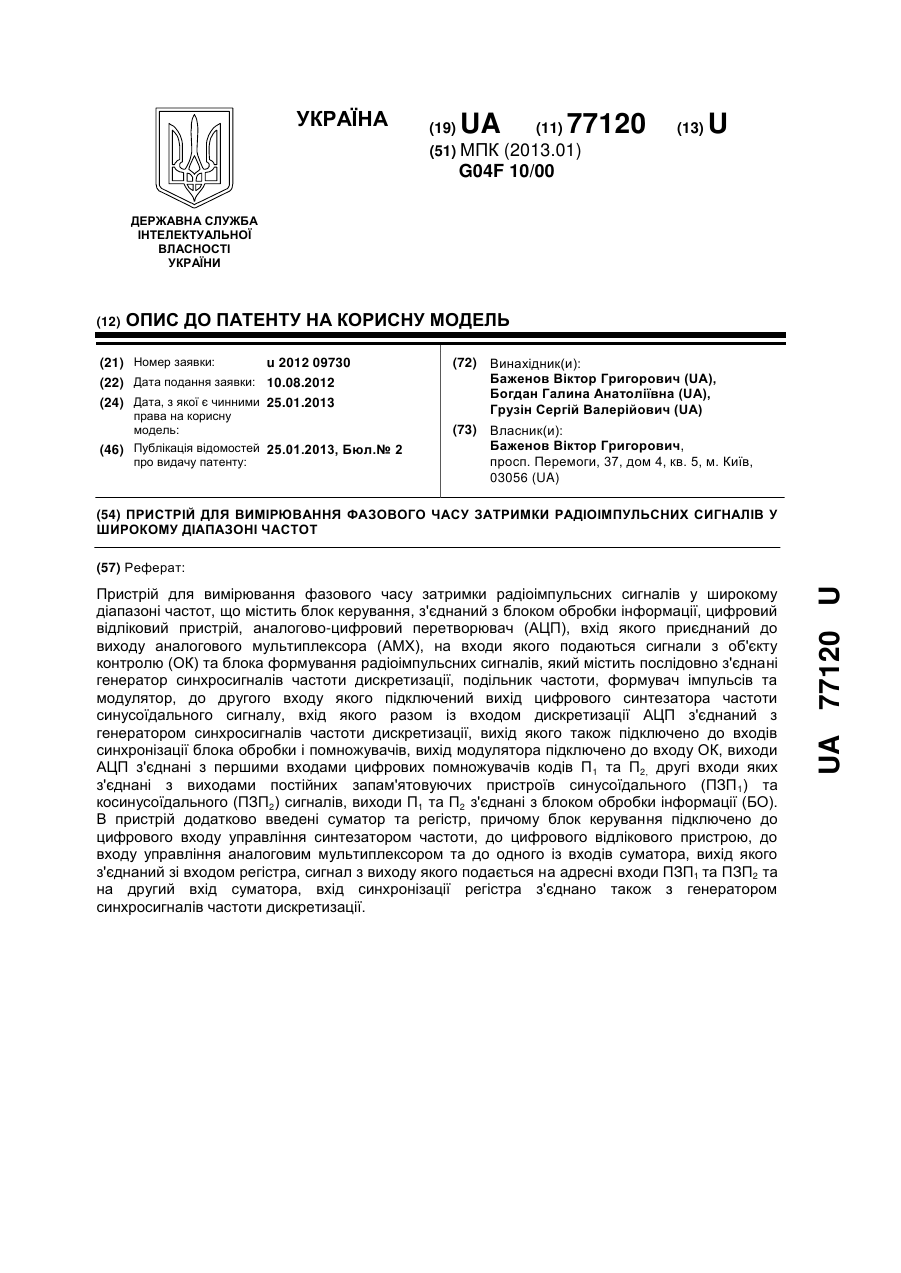

Номер патенту: 77120

Опубліковано: 25.01.2013

Автори: Грузін Сергій Валерійович, Богдан Галина Анатоліївна, Баженов Віктор Григорович

МПК: G04F 10/00

Мітки: пристрій, часу, широкому, затримки, радіоімпульсних, сигналів, фазового, частот, вимірювання, діапазоні

Формула / Реферат:

Пристрій для вимірювання фазового часу затримки радіоімпульсних сигналів у широкому діапазоні частот, що містить блок керування, з'єднаний з блоком обробки інформації, цифровий відліковий пристрій, аналогово-цифровий перетворювач (АЦП), вхід якого приєднаний до виходу аналогового мультиплексора (АМХ), на входи якого подаються сигнали з об'єкту контролю (ОК) та блока формування радіоімпульсних сигналів, який містить послідовно з'єднані...

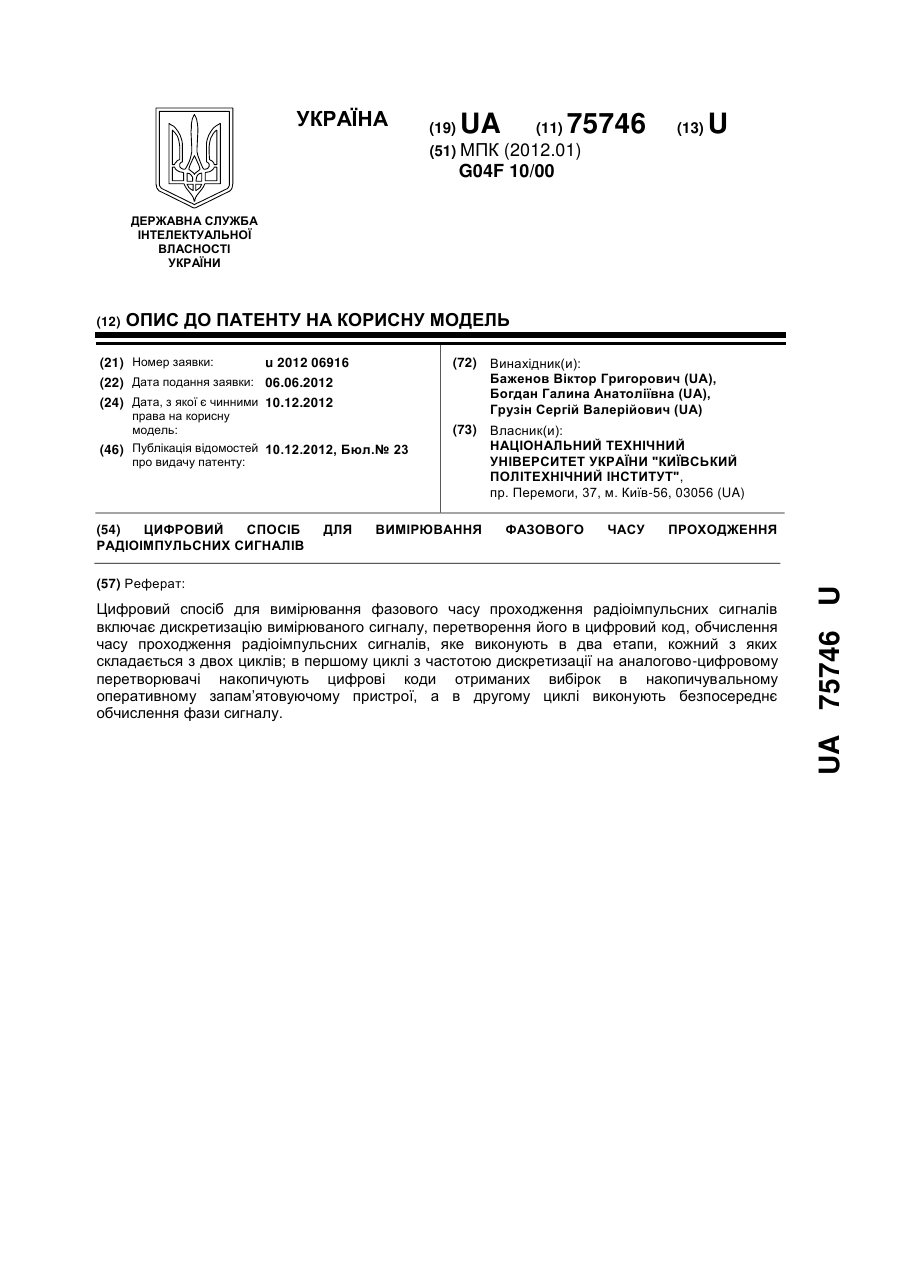

Номер патенту: 75746

Опубліковано: 10.12.2012

Автори: Грузін Сергій Валерійович, Богдан Галина Анатоліївна, Баженов Віктор Григорович

МПК: G04F 10/00

Мітки: спосіб, радіоімпульсних, фазового, цифровий, проходження, сигналів, вимірювання, часу

Формула / Реферат:

Цифровий спосіб для вимірювання фазового часу проходження радіоімпульсних сигналів, що включає дискретизацію вимірюваного сигналу, його перетворення в цифровий код і обчислення часу проходження радіоімпульсних сигналів, який відрізняється тим, що обчислення фазового часу проходження виконують в два етапи, кожний з яких складається з двох циклів; в першому циклі з частотою дискретизації АЦП накопичують цифрові коди отриманих вибірок в...

Номер патенту: 98564

Опубліковано: 25.05.2012

Автори: Грузін Сергій Валерійович, Крепак Дар'я Костянтинівна, Баженов Віктор Григорович

МПК: G01R 33/02, G01R 29/08

Мітки: магніторезисторів, електромагнітних, пристрій, базі, вимірювання, полів

Формула / Реферат:

Пристрій для вимірювання електромагнітних полів на базі магніторезисторів, що містить магніторезисторний сенсор, який складається з модулюючої котушки, мостової схеми та компенсуючої котушки, генератор модулюючих імпульсів, вихід якого з'єднаний з модулюючою котушкою магніторезисторного сенсора, підсилювач, вхід якого з'єднаний з виходом мостової схеми магніторезисторного сенсора, який відрізняється тим, що в нього додатково введені два...

Номер патенту: 62942

Опубліковано: 26.09.2011

Автори: Крепак Дар'я Костянтинівна, Баженов Віктор Григорович, Грузін Сергій Валерійович

МПК: G01R 33/02

Мітки: спосіб, вимірювання, електромагнітних, полів, базі, магніторезисторів

Формула / Реферат:

1. Спосіб вимірювання електромагнітних полів на базі магніторезисторів, який включає збудження імпульсним сигналом "перегортаючої" котушки, який відрізняється тим, що в підсиленому результуючому імпульсному сигналі, з виходу мостової схеми магніто резисторів, вимірюють значення однієї, а потім другої півхвилі, визначають різницю між ними, і, в залежності від результату вимірювання різниці амплітуд півхвиль, формують компенсуюче...

Номер патенту: 62145

Опубліковано: 10.08.2011

Автори: Грузін Сергій Валерійович, Крепак Дар'я Костянтинівна, Баженов Віктор Григорович

МПК: G01R 33/02

Мітки: магніторезисторів, електромагнітних, пристрій, вимірювання, полів, базі

Формула / Реферат:

Пристрій для вимірювання електромагнітних полів на базі магніторезисторів, що містить магніторезисторний сенсор, виконаний у вигляді "перегортаючої" котушки, мостової схеми та компенсуючої котушки, генератор "перегортаючих" імпульсів, вихід якого з'єднаний з "перегортаючою" котушкою магніторезисторного сенсора, підсилювач, вхід якого з'єднаний з виходом мостової схеми магніторезисторного сенсора, який...
