Гураль Григорій Олексійович

Номер патенту: 115704

Опубліковано: 11.12.2017

Автори: Гураль Любомир Григорович, Гураль Григорій Олексійович

МПК: H02M 3/24, H02K 47/12, H02M 3/335 ...

Мітки: напруги, постійну, перетворювач, постійної

Формула / Реферат:

1. Перетворювач постійної напруги в постійну, що містить струмовий контролер який містить генератор, підсилювач сигналу помилки по напрузі, вихід якого під'єднаний через вузол порівняння до інверсного входу компаратора зворотного зв'язку по струму, вихід компаратора зворотного зв'язку по струму під'єднаний до схеми широтно-імпульсного модулятора, вихід якого через підсилювач контролера з'єднаний з силовим ключем/ключами перетворювача, вхід...

Номер патенту: 105095

Опубліковано: 10.04.2014

Автори: Гураль Любомир Григорович, Гураль Григорій Олексійович

МПК: H02K 47/00, H02M 3/00

Мітки: постійну, перетворювач, постійної, напруги

Формула / Реферат:

1. Перетворювач постійної напруги в постійну, який містить струмовий контролер, в склад якого входить генератор, підсилювач сигналу помилки по напрузі, вихід якого під'єднаний через два діоди і резистор до інверсного входу компаратора зворотного зв'язку по струму, вихід останнього через логічний елемент і вихідний каскад контролера з'єднаний з силовим транзистором перетворювача, вхід генератора контролера під'єднаний до часозадавальної RC...

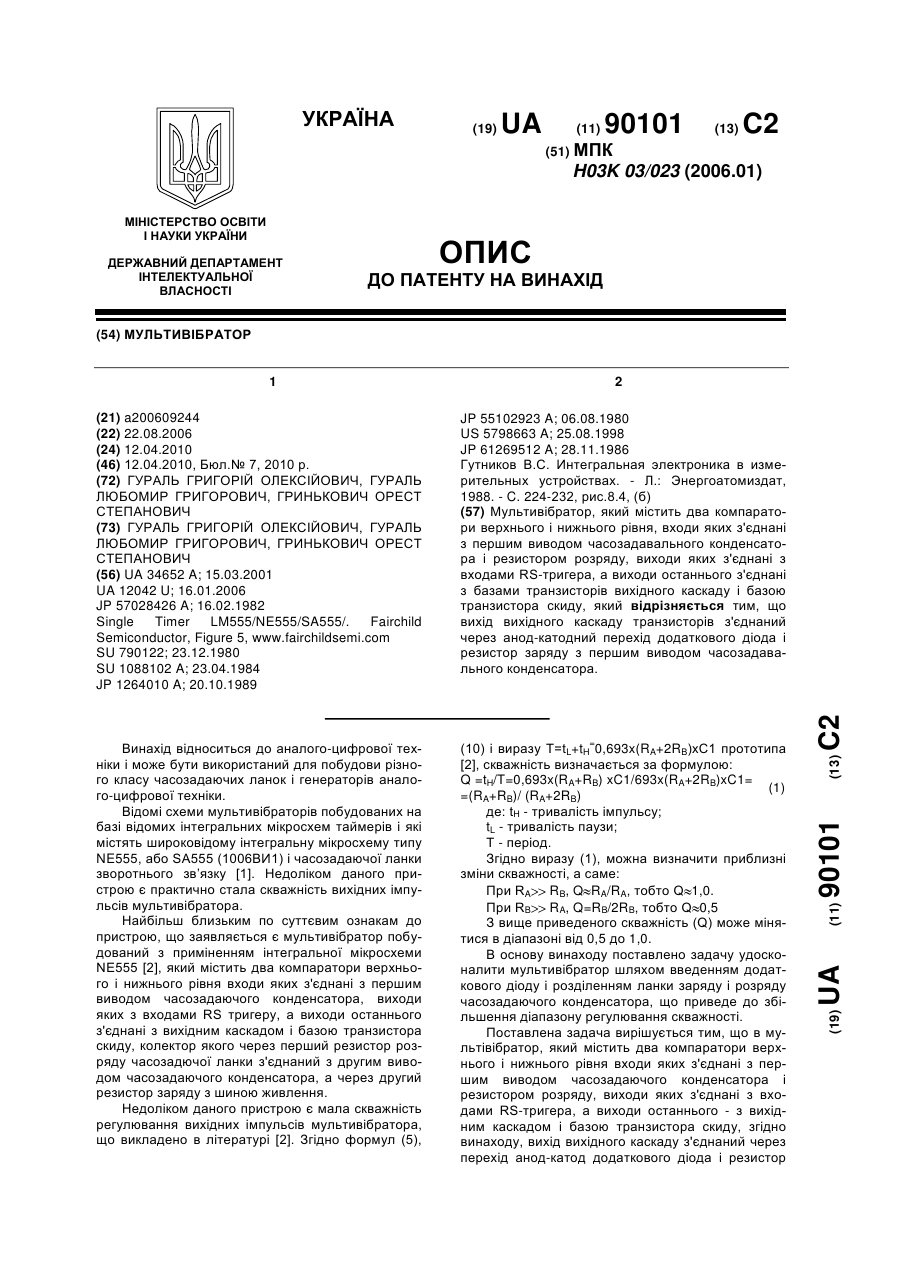

Номер патенту: 90101

Опубліковано: 12.04.2010

Автори: Гураль Григорій Олексійович, Гринькович Орест Степанович, Гураль Любомир Григорович

МПК: H03K 03/023

Мітки: мультивібратор

Формула / Реферат:

Мультивібратор, який містить два компаратори верхнього і нижнього рівня, входи яких з'єднані з першим виводом часозадавального конденсатора і резистором розряду, виходи яких з'єднані з входами RS-тригера, а виходи останнього з'єднані з базами транзисторів вихідного каскаду і базою транзистора скиду, який відрізняється тим, що вихід вихідного каскаду транзисторів з'єднаний через анод-катодний перехід додаткового діода і резистор заряду з...
