Мультивібратор

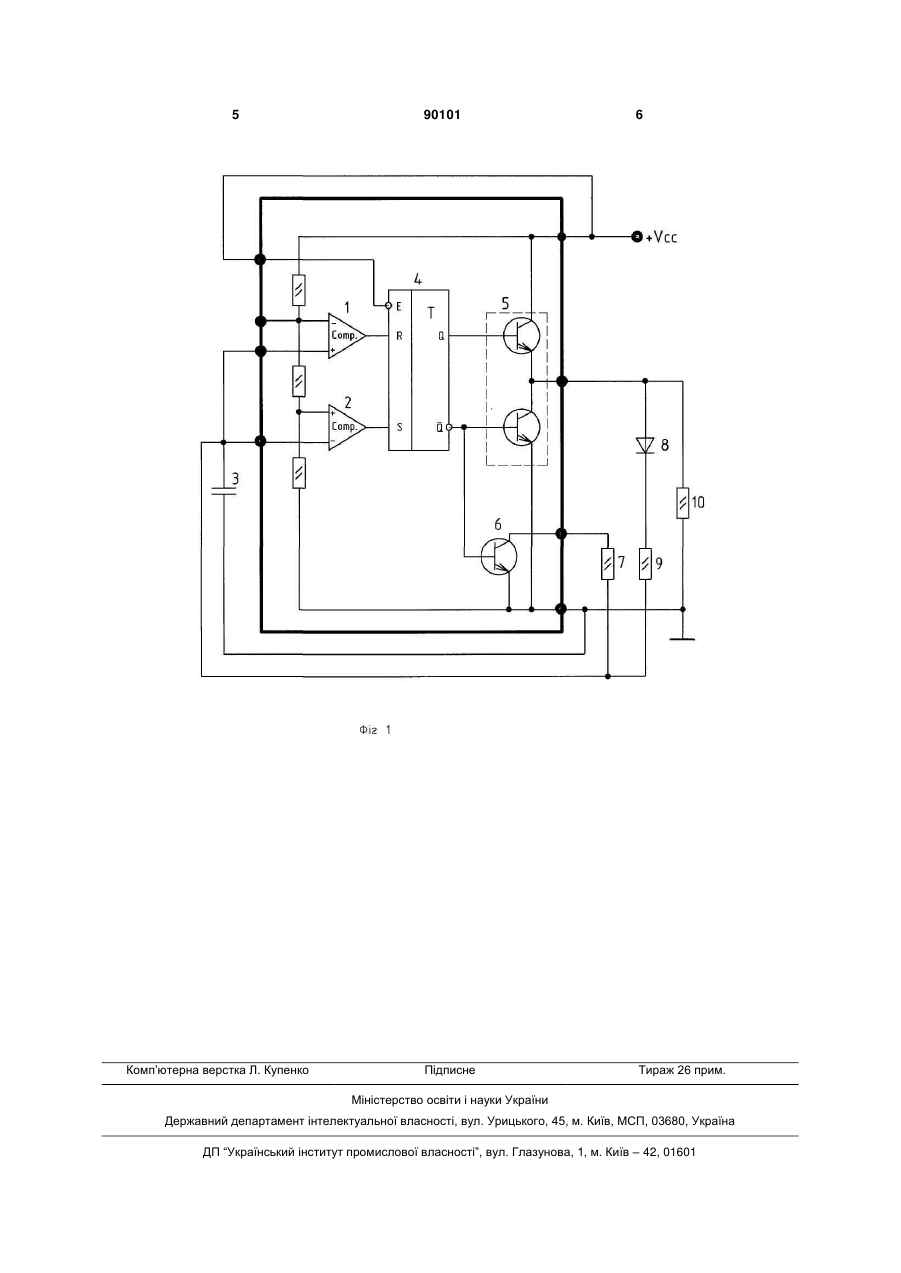

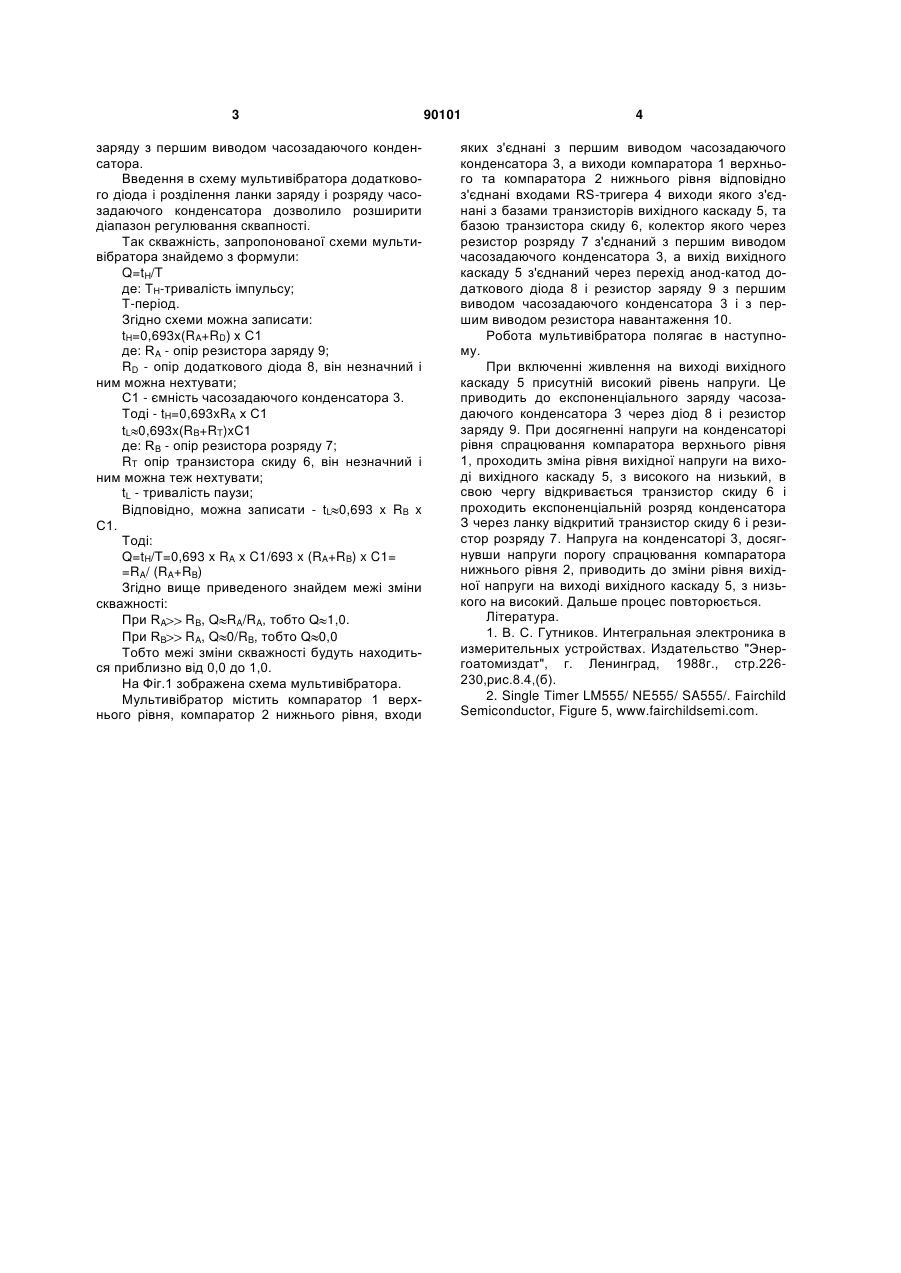

Мультивібратор, який містить два компаратори верхнього і нижнього рівня, входи яких з'єднані з першим виводом часозадавального конденсатора і резистором розряду, виходи яких з'єднані з входами RS-тригера, а виходи останнього з'єднані з базами транзисторів вихідного каскаду і базою транзистора скиду, який відрізняється тим, що вихід вихідного каскаду транзисторів з'єднаний через анод-катодний перехід додаткового діода і резистор заряду з першим виводом часозадавального конденсатора. (19) (21) a200609244 (22) 22.08.2006 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ГУРАЛЬ ГРИГОРІЙ ОЛЕКСІЙОВИЧ, ГУРАЛЬ ЛЮБОМИР ГРИГОРОВИЧ, ГРИНЬКОВИЧ ОРЕСТ СТЕПАНОВИЧ (73) ГУРАЛЬ ГРИГОРІЙ ОЛЕКСІЙОВИЧ, ГУРАЛЬ ЛЮБОМИР ГРИГОРОВИЧ, ГРИНЬКОВИЧ ОРЕСТ СТЕПАНОВИЧ (56) UA 34652 A; 15.03.2001 UA 12042 U; 16.01.2006 JP 57028426 A; 16.02.1982 Single Timer LM555/NE555/SA555/. Fairchild Semiconductor, Figure 5, www.fairchildsemi.com SU 790122; 23.12.1980 SU 1088102 A; 23.04.1984 JP 1264010 A; 20.10.1989 3 заряду з першим виводом часозадаючого конденсатора. Введення в схему мультивібратора додаткового діода і розділення ланки заряду і розряду часозадаючого конденсатора дозволило розширити діапазон регулювання сквапності. Так скважність, запропонованої схеми мультивібратора знайдемо з формули: Q=tH/T де: TН-тривалість імпульсу; Т-період. Згідно схеми можна записати: tH=0,693x(RA+RD) х С1 де: RA - опір резистора заряду 9; RD - опір додаткового діода 8, він незначний і ним можна нехтувати; С1 - ємність часозадаючого конденсатора 3. Тоді - tH=0,693xRA х С1 tL 0,693x(RB+RT)xC1 де: RB - опір резистора розряду 7; RT опір транзистора скиду 6, він незначний і ним можна теж нехтувати; tL - тривалість паузи; Відповідно, можна записати - tL 0,693 x RB x С1. Тоді: Q=tH/T=0,693 x RA x C1/693 x (RA+RB) x C1= =RA/ (RA+RB) Згідно вище приведеного знайдем межі зміни скважності: При RA RB, Q RA/RA, тобто Q 1,0. При RB RA, Q 0/RB, тобто Q 0,0 Тобто межі зміни скважності будуть находиться приблизно від 0,0 до 1,0. На Фіг.1 зображена схема мультивібратора. Мультивібратор містить компаратор 1 верхнього рівня, компаратор 2 нижнього рівня, входи 90101 4 яких з'єднані з першим виводом часозадаючого конденсатора 3, а виходи компаратора 1 верхнього та компаратора 2 нижнього рівня відповідно з'єднані входами RS-тригера 4 виходи якого з'єднані з базами транзисторів вихідного каскаду 5, та базою транзистора скиду 6, колектор якого через резистор розряду 7 з'єднаний з першим виводом часозадаючого конденсатора 3, а вихід вихідного каскаду 5 з'єднаний через перехід анод-катод додаткового діода 8 і резистор заряду 9 з першим виводом часозадаючого конденсатора 3 і з першим виводом резистора навантаження 10. Робота мультивібратора полягає в наступному. При включенні живлення на виході вихідного каскаду 5 присутній високий рівень напруги. Це приводить до експоненціального заряду часозадаючого конденсатора 3 через діод 8 і резистор заряду 9. При досягненні напруги на конденсаторі рівня спрацювання компаратора верхнього рівня 1, проходить зміна рівня вихідної напруги на виході вихідного каскаду 5, з високого на низький, в свою чергу відкривається транзистор скиду 6 і проходить експоненціальній розряд конденсатора З через ланку відкритий транзистор скиду 6 і резистор розряду 7. Напруга на конденсаторі 3, досягнувши напруги порогу спрацювання компаратора нижнього рівня 2, приводить до зміни рівня вихідної напруги на виході вихідного каскаду 5, з низького на високий. Дальше процес повторюється. Література. 1. В. С. Гутников. Интегральная электроника в измерительных устройствах. Издательство "Энергоатомиздат", г. Ленинград, 1988г., стр.226230,рис.8.4,(б). 2. Single Timer LM555/ NE555/ SA555/. Fairchild Semiconductor, Figure 5, www.fairchildsemi.com. 5 Комп’ютерна верстка Л. Купенко 90101 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
