H01Q 1/27 — пристрою для встановлення внутрішніх або зовнішніх антен на рухомих об’єктах

Номер патенту: 51117

Опубліковано: 12.07.2010

Автори: Марчук Андрій Іванович, Романенко Євгеній Дмитрович, Кривенко Володимир Петрович

МПК: H01Q 1/27, H01Q 9/04

Мітки: антена, спіральна

Формула / Реферат:

Спіральна антена, що містить діелектричний каркас, узгоджуючу плату, квадрифілярний випромінювач з блоком збуджуючих коаксіалів та симетруючих шлейфів, фазуючий міст з силовими кільцями, оснащений високочастотними з'єднувачами, яка відрізняється тим, що в ній фазуючий міст виконано з одним високочастотним з'єднувачем, а силові кільця виконані у вигляді металевих дисків з отворами для кріплення захисного металевого корпусу антени циліндричної...

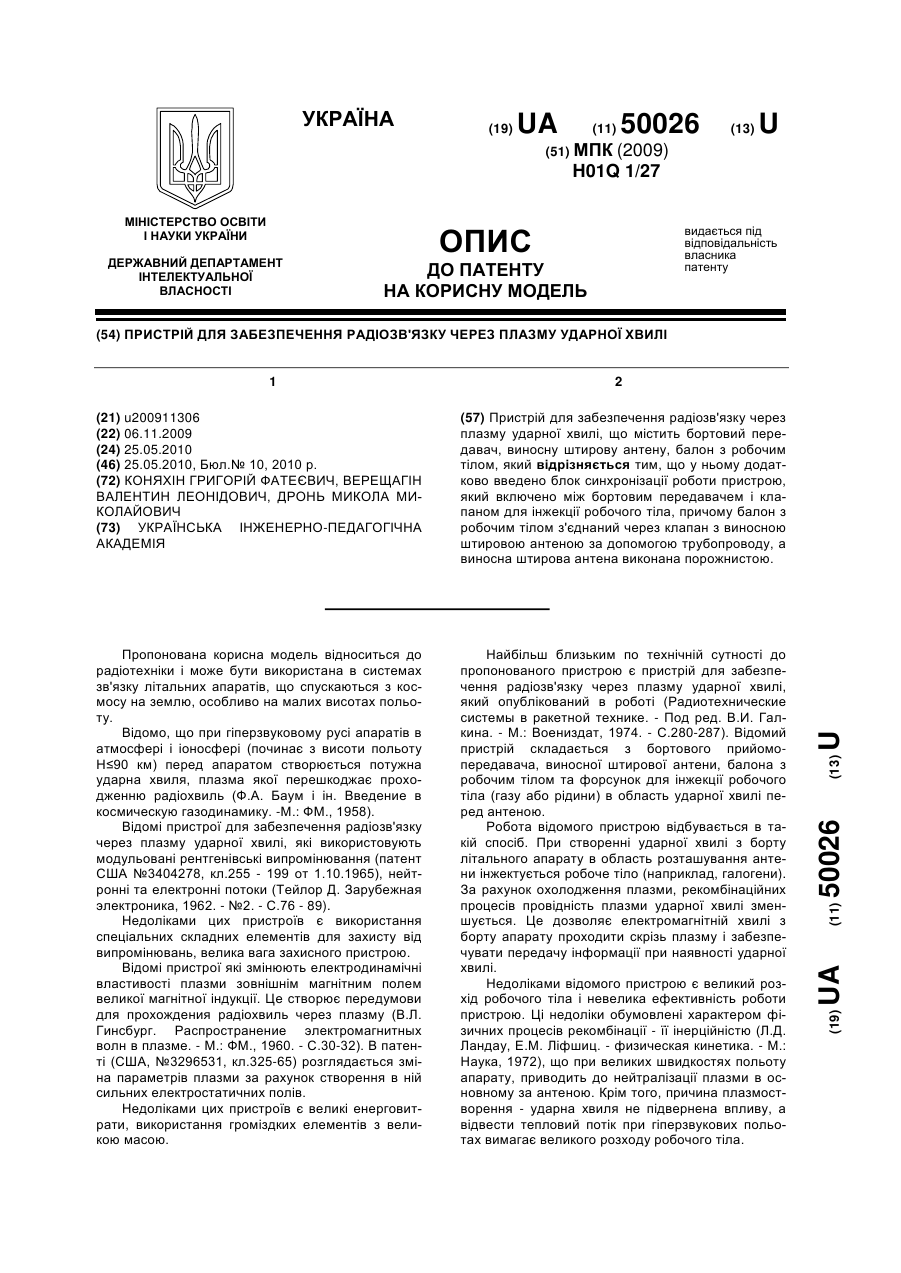

Номер патенту: 50026

Опубліковано: 25.05.2010

Автори: Коняхін Григорій Фатеєвич, Дронь Микола Миколайович, Верещагін Валентин Леонідович

МПК: H01Q 1/27

Мітки: пристрій, радіозв'язку, хвилі, ударної, забезпечення, плазму

Формула / Реферат:

Пристрій для забезпечення радіозв'язку через плазму ударної хвилі, що містить бортовий передавач, виносну штирову антену, балон з робочим тілом, який відрізняється тим, що у ньому додатково введено блок синхронізації роботи пристрою, який включено між бортовим передавачем і клапаном для інжекції робочого тіла, причому балон з робочим тілом з'єднаний через клапан з виносною штировою антеною за допомогою трубопроводу, а виносна штирова антена...

Номер патенту: 83430

Опубліковано: 10.07.2008

Автор: Клінкерт Філіп Сам'юель

МПК: G01V 3/15, H01Q 1/27

Мітки: електромагнітної, вертолітна, система, розвідки

Формула / Реферат:

1. Система аероелектромагнітної розвідки, яка міститьпристрій генераторної петлі, прикріплений до буксирувального літального апарата і пристосований для буксирування цим апаратом,передавальний засіб, який розташовано у пристрої генераторної петлі для генерації первинного електромагнітного поля,прийомний засіб, призначений для прийому первинного електромагнітного поля і вторинного результуючого електромагнітного поля, що...

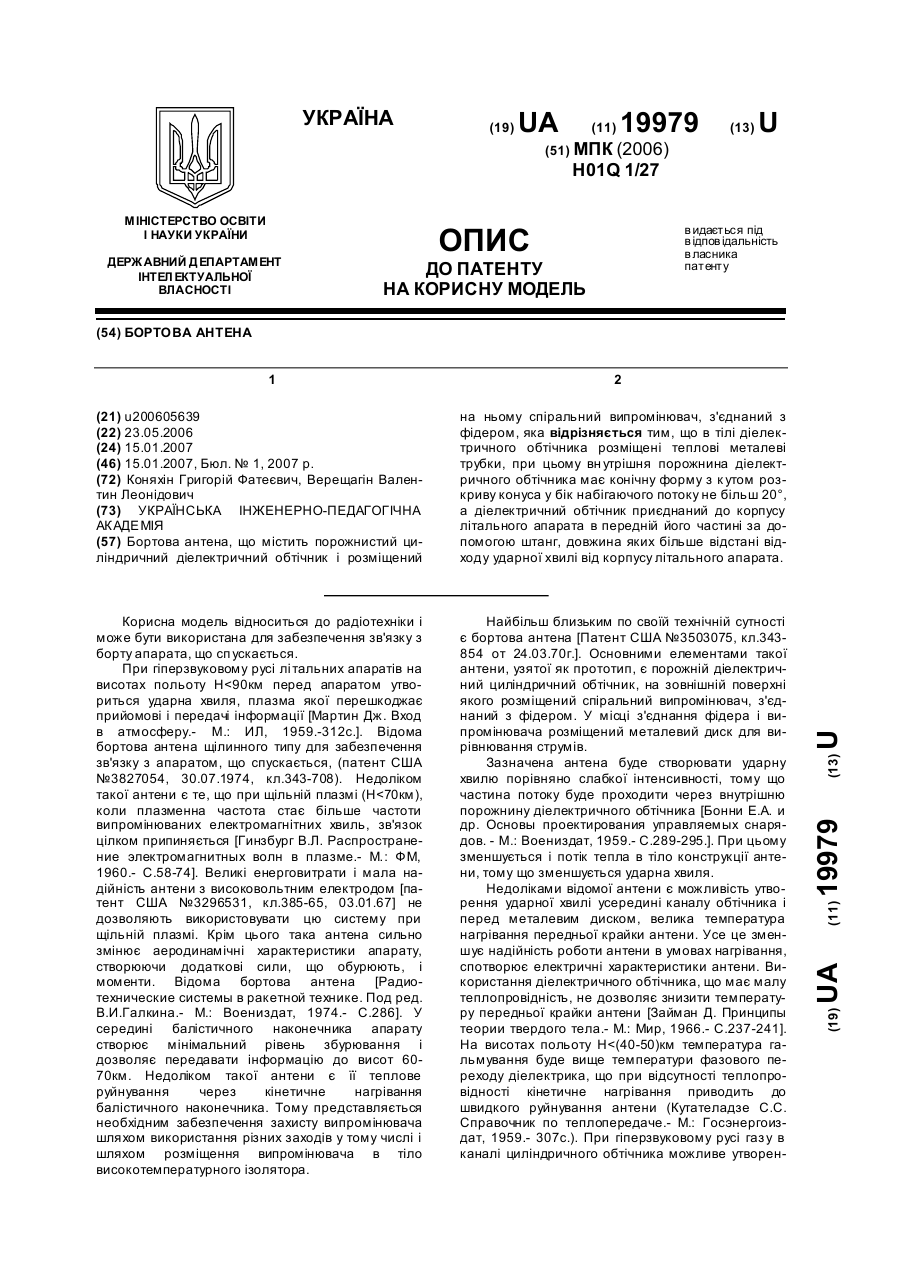

Номер патенту: 19979

Опубліковано: 15.01.2007

Автори: Верещагін Валентин Леонідович, Коняхін Григорій Фатеєвич

МПК: H01Q 1/27

Мітки: бортова, антена

Формула / Реферат:

Бортова антена, що містить порожнистий циліндричний діелектричний обтічник і розміщений на ньому спіральний випромінювач, з'єднаний з фідером, яка відрізняється тим, що в тілі діелектричного обтічника розміщені теплові металеві трубки, при цьому внутрішня порожнина діелектричного обтічника має конічну форму з кутом розкриву конуса у бік набігаючого потоку не більш 20°, а діелектричний обтічник приєднаний до корпусу літального апарата в...
