Пристрій для забезпечення радіозв’язку через плазму ударної хвилі
Номер патенту: 50026
Опубліковано: 25.05.2010
Автори: Коняхін Григорій Фатеєвич, Дронь Микола Миколайович, Верещагін Валентин Леонідович
Формула / Реферат
Пристрій для забезпечення радіозв'язку через плазму ударної хвилі, що містить бортовий передавач, виносну штирову антену, балон з робочим тілом, який відрізняється тим, що у ньому додатково введено блок синхронізації роботи пристрою, який включено між бортовим передавачем і клапаном для інжекції робочого тіла, причому балон з робочим тілом з'єднаний через клапан з виносною штировою антеною за допомогою трубопроводу, а виносна штирова антена виконана порожнистою.
Текст

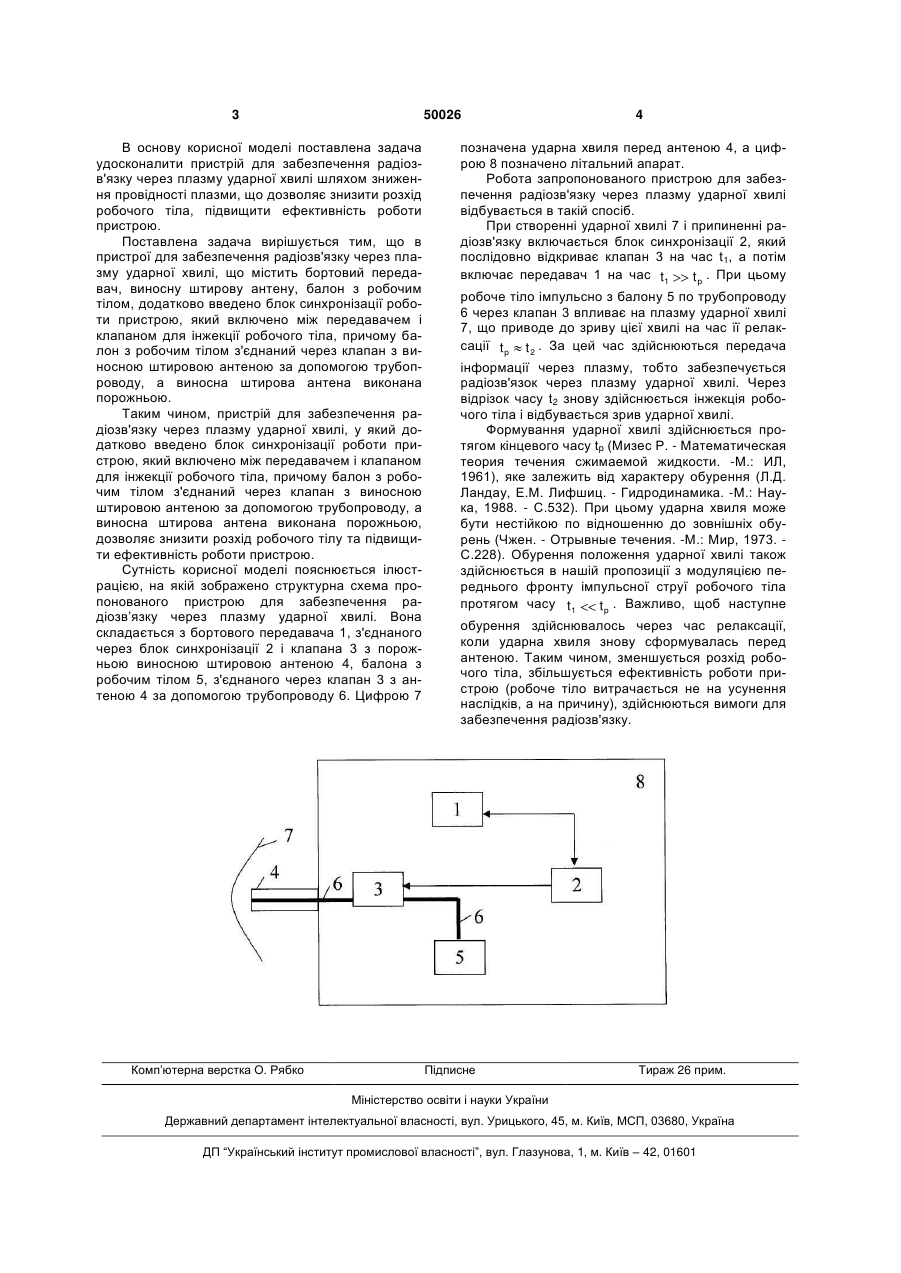

Пристрій для забезпечення радіозв'язку через плазму ударної хвилі, що містить бортовий передавач, виносну штирову антену, балон з робочим тілом, який відрізняється тим, що у ньому додатково введено блок синхронізації роботи пристрою, який включено між бортовим передавачем і клапаном для інжекції робочого тіла, причому балон з робочим тілом з'єднаний через клапан з виносною штировою антеною за допомогою трубопроводу, а виносна штирова антена виконана порожнистою. (19) (21) u200911306 (22) 06.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) КОНЯХІН ГРИГОРІЙ ФАТЕЄВИЧ, ВЕРЕЩАГІН ВАЛЕНТИН ЛЕОНІДОВИЧ, ДРОНЬ МИКОЛА МИКОЛАЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 50026 В основу корисної моделі поставлена задача удосконалити пристрій для забезпечення радіозв'язку через плазму ударної хвилі шляхом зниження провідності плазми, що дозволяє знизити розхід робочого тіла, підвищити ефективність роботи пристрою. Поставлена задача вирішується тим, що в пристрої для забезпечення радіозв'язку через плазму ударної хвилі, що містить бортовий передавач, виносну штирову антену, балон з робочим тілом, додатково введено блок синхронізації роботи пристрою, який включено між передавачем і клапаном для інжекції робочого тіла, причому балон з робочим тілом з'єднаний через клапан з виносною штировою антеною за допомогою трубопроводу, а виносна штирова антена виконана порожньою. Таким чином, пристрій для забезпечення радіозв'язку через плазму ударної хвилі, у який додатково введено блок синхронізації роботи пристрою, який включено між передавачем і клапаном для інжекції робочого тіла, причому балон з робочим тілом з'єднаний через клапан з виносною штировою антеною за допомогою трубопроводу, а виносна штирова антена виконана порожньою, дозволяє знизити розхід робочого тілу та підвищити ефективність роботи пристрою. Сутність корисної моделі пояснюється ілюстрацією, на якій зображено структурна схема пропонованого пристрою для забезпечення радіозв’язку через плазму ударної хвилі. Вона складається з бортового передавача 1, з'єднаного через блок синхронізації 2 і клапана 3 з порожньою виносною штировою антеною 4, балона з робочим тілом 5, з'єднаного через клапан 3 з антеною 4 за допомогою трубопроводу 6. Цифрою 7 Комп’ютерна верстка О. Рябко 4 позначена ударна хвиля перед антеною 4, а цифрою 8 позначено літальний апарат. Робота запропонованого пристрою для забезпечення радіозв'язку через плазму ударної хвилі відбувається в такій спосіб. При створенні ударної хвилі 7 і припиненні радіозв'язку включається блок синхронізації 2, який послідовно відкриває клапан 3 на час t1, а потім включає передавач 1 на час t 1 t p . При цьому робоче тіло імпульсно з балону 5 по трубопроводу 6 через клапан 3 впливає на плазму ударної хвилі 7, що приводе до зриву цієї хвилі на час її релаксації t p t 2 . За цей час здійснюються передача інформації через плазму, тобто забезпечується радіозв'язок через плазму ударної хвилі. Через відрізок часу t2 знову здійснюється інжекція робочого тіла і відбувається зрив ударної хвилі. Формування ударної хвилі здійснюється протягом кінцевого часу tp (Мизес Р. - Математическая теория течения сжимаемой жидкости. -М.: ИЛ, 1961), яке залежить від характеру обурення (Л.Д. Ландау, Е.М. Лифшиц. - Гидродинамика. -М.: Наука, 1988. - С.532). При цьому ударна хвиля може бути нестійкою по відношенню до зовнішніх обурень (Чжен. - Отрывные течения. -М.: Мир, 1973. С.228). Обурення положення ударної хвилі також здійснюється в нашій пропозиції з модуляцією переднього фронту імпульсної струї робочого тіла протягом часу t 1 t p . Важливо, щоб наступне обурення здійснювалось через час релаксації, коли ударна хвиля знову сформувалась перед антеною. Таким чином, зменшується розхід робочого тіла, збільшується ефективність роботи пристрою (робоче тіло витрачається не на усунення наслідків, а на причину), здійснюються вимоги для забезпечення радіозв'язку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for provision of radio communication via shocked plasma
Автори англійськоюKoniakhin Hryhorii Fotiiovych, Vereschahin Valentyn Leonidovych, Dron Mykola Mykolaiovych
Назва патенту російськоюУстройство для обеспечения радиосвязи при помощи плазмы ударной волны
Автори російськоюКоняхин Григорий Фатеевич, Верещагин Валентин Леонидович, Дронь Николай Николаевич
МПК / Мітки
МПК: H01Q 1/27
Мітки: радіозв'язку, хвилі, пристрій, плазму, забезпечення, ударної
