H01R 13/11 — пружні гнізда

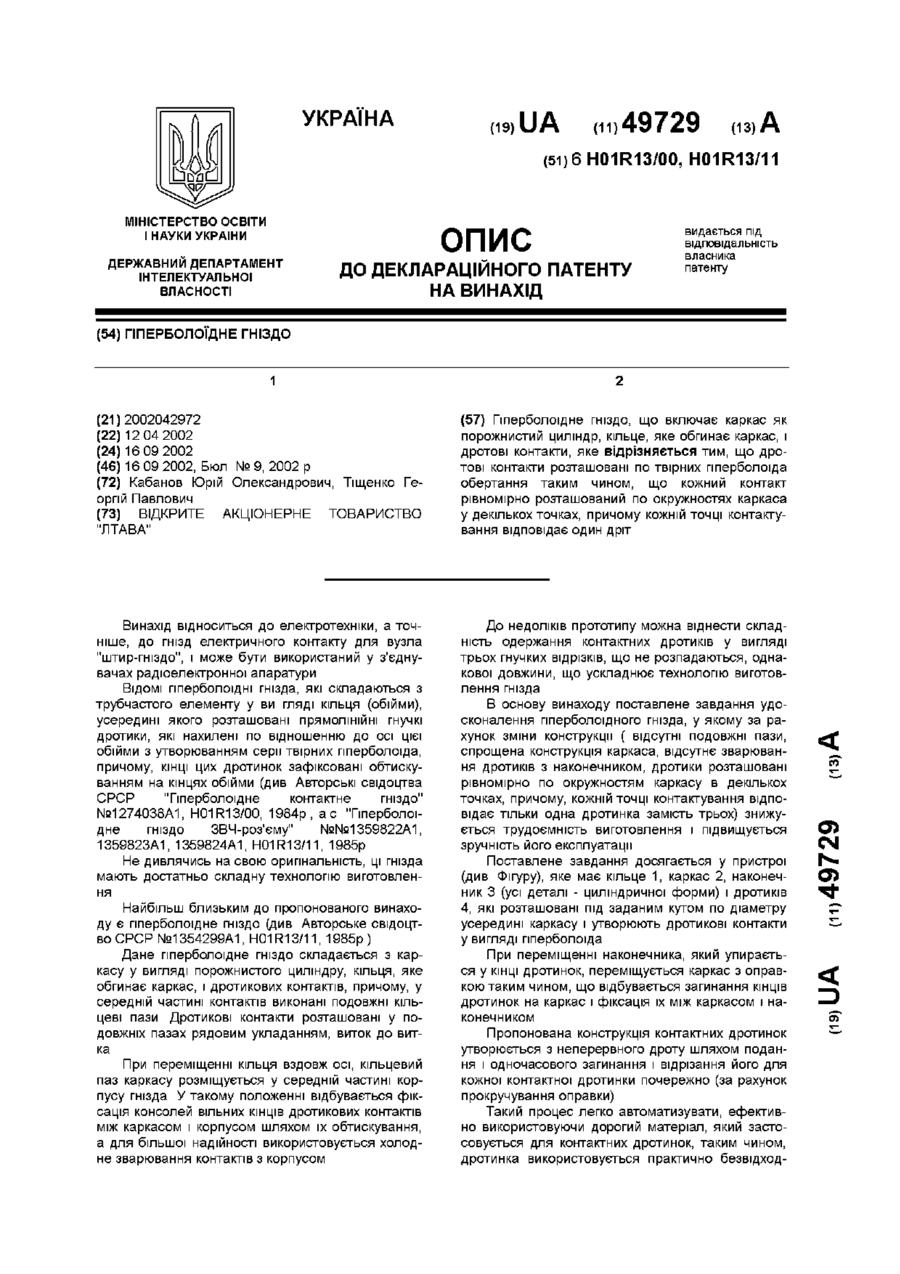

Номер патенту: 49729

Опубліковано: 16.09.2002

Автори: Тіщенко Георгій Павлович, Кабанов Юрій Олександрович

МПК: H01R 13/11, H01R 13/00

Мітки: гіперболоїдне, гніздо

Формула / Реферат:

Гіперболоїдне гніздо, що включає каркас як порожнистий циліндр, кільце, яке обгинає каркас, і дротові контакти, яке відрізняється тим, що дротові контакти розташовані по твірних гіперболоїда обертання таким чином, що кожний контакт рівномірно розташований по окружностях каркаса у декількох точках, причому кожній точці контактування відповідає один дріт.

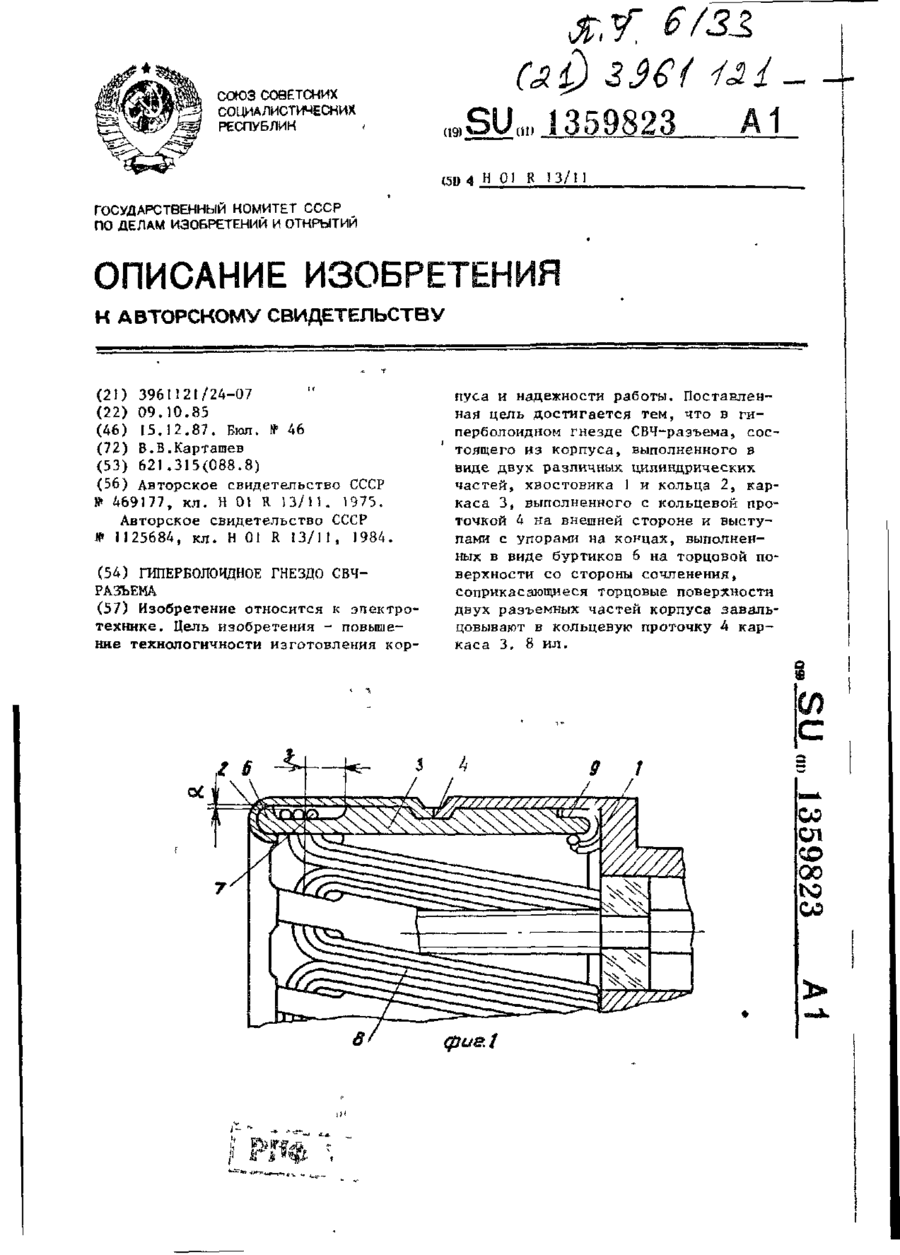

Номер патенту: 6134

Опубліковано: 29.12.1994

Автор: Карташов Валентин Володимирович

МПК: H01R 13/11

Мітки: гіперболоїдне, гніздо, надвисокої, роз'єднувача, частоти, нвч

Формула / Реферат:

Гиперболоидное гнездо СВЧ-разъема, содер­жащее корпус, в полости которого установлен кар­кас с выступами на торцовой поверхности со стороны, противоположной сочленению, и прово­лочные контакты, установленные наклонно к про­дольной оси гнезда внутри каркаса, отличающееся тем, что, с целью повышения технологичности из­готовления, каркас выполнен из опорного кольца и обечайки, выполненной с выступами на внутрен­ней поверхности, при этом опорное...

Номер патенту: 4938

Опубліковано: 28.12.1994

Автори: Мучник Яків Филипович, Харін Станіслав Миколаєвич, Дьоміна Валентина Іванівна, Новиченко Анатолій Миколаєвич, Твердохлібов Леонід Володимирович, Клейнер Валентин Фалькович, Кудрявцев Ігор Володимирович, Криславський Леонід Михайлович

МПК: H01R 13/11

Мітки: контактна, пара

Формула / Реферат:

Контактная пара по авт. св. № 783893, отли­чающаяся тем, что, с целью повышения надежно­сти, основание корпуса изогнуто в сторону плоского контакта.
