Гіперболоїдне гніздо

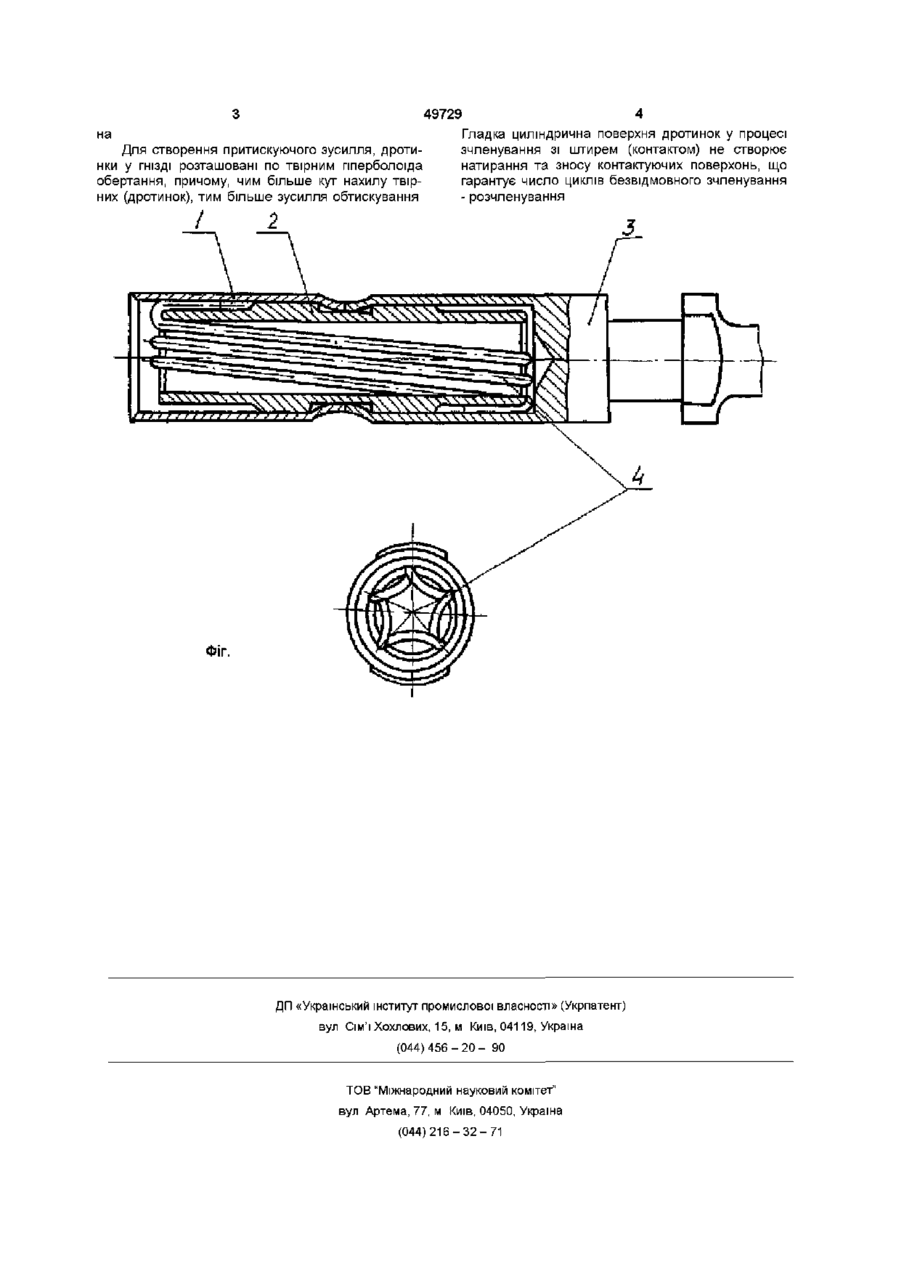

Гіперболоїдне гніздо, що включає каркас як порожнистий циліндр, кільце, яке обгинає каркас, і дротові контакти, яке відрізняється тим, що дротові контакти розташовані по твірних гіперболоїда обертання таким чином, що кожний контакт рівномірно розташований по окружностях каркаса у декількох точках, причому кожній точці контактування відповідає один дріт Винахід відноситься до електротехніки, а точніше, до гнізд електричного контакту для вузла "штир-гніздо", і може бути використаний у з'єднувачах радіоелектронної апаратури ВІДОМІ гіперболоїдні гнізда, які складаються з трубчастого елементу у ви гляді кільця (обійми), усередині якого розташовані прямолінійні гнучкі дротики, які нахилені по відношенню до осі цієї обійми з утворюванням серії твірних гіперболоїда, причому, КІНЦІ цих дротинок зафіксовані обтискуванням на кінцях обійми (див Авторські свідоцтва СРСР "Гіперболоїдне контактне гніздо" №1274038А1, H01R13/00, 1984р, ас "Гіперболоїдне гніздо ЗВЧ-роз'єму" №№1359822А1, 1359823А1, 1359824А1, H01R13/11, 1985р Не дивлячись на свою оригінальність, ці гнізда мають достатньо складну технологію виготовлення Найбільш близьким до пропонованого винаходу є гіперболоїдне гніздо (див Авторське свідоцтво СРСР №1354299А1, Н01R13/11,1985р ) Дане гіперболоїдне гніздо складається з каркасу у вигляді порожнистого циліндру, кільця, яке обгинає каркас, і дротикових контактів, причому, у середній частині контактів виконані подовжні кільцеві пази Дротикові контакти розташовані у подовжніх пазах рядовим укладанням, виток до витка При переміщенні кільця вздовж осі, кільцевий паз каркасу розміщується у середній частині корпусу гнізда У такому положенні відбувається фіксація консолей вільних КІНЦІВ дротикових контактів між каркасом і корпусом шляхом їх обтискування, а для більшої надійності використовується холодне зварювання контактів з корпусом До недоліків прототипу можна віднести складність одержання контактних дротиків у вигляді трьох гнучких відрізків, що не розпадаються, однакової довжини, що ускладнює технологію виготовлення гнізда В основу винаходу поставлене завдання удосконалення гіперболоїдного гнізда, у якому за рахунок зміни конструкції ( відсутні подовжні пази, спрощена конструкція каркаса, відсутнє зварювання дротиків з наконечником, дротики розташовані рівномірно по окружностям каркасу в декількох точках, причому, кожній точці контактування відповідає тільки одна дротинка замість трьох) знижується трудоємність виготовлення і підвищується зручність його експлуатації Поставлене завдання досягається у пристрої (див Фігуру), яке має кільце 1, каркас 2, наконечник 3 (усі деталі - циліндричної форми) і дротиків 4, які розташовані під заданим кутом по діаметру усередині каркасу і утворюють дротикові контакти у вигляді гіперболоїда При переміщенні наконечника, який упирається у КІНЦІ дротинок, переміщується каркас з оправкою таким чином, що відбувається загинання КІНЦІВ дротинок на каркас і фіксація їх між каркасом і наконечником Пропонована конструкція контактних дротинок утворюється з неперервного дроту шляхом подання і одночасового загинання і відрізання його для кожної контактної дротинки почережно (за рахунок прокручування оправки) Такий процес легко автоматизувати, ефективно використовуючи дорогий матеріал, який застосовується для контактних дротинок, таким чином, дротинка використовується практично безвідход 49729 на Для створення притискуючого зусилля, дротинки у ГНІЗДІ розташовані по твірним гіперболоїда обертання, причому, чим більше кут нахилу твірних (дротинок), тим більше зусилля обтискування 4 Гладка циліндрична поверхня дротинок у процесі зчленування зі штирем (контактом) не створює натирання та зносу контактуючих поверхонь, що гарантує число циклів безвідмовного зчленування - розчленування ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
