Контактна пара

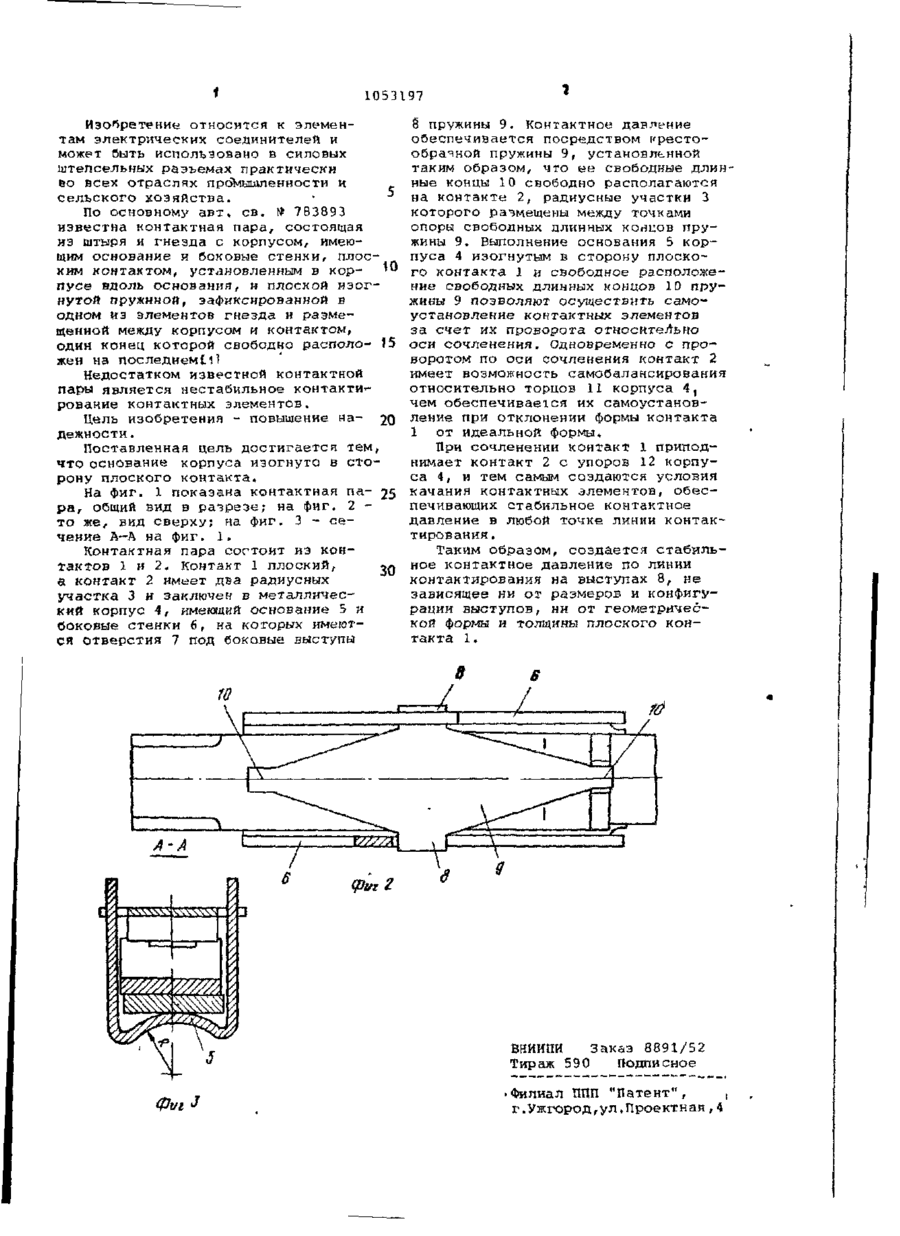

КОНТАКТНАЯ ПАРА по авт. св. №783893, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, основание корпуса изогнуто в сторону плоского контакта. (Л о ел Г7 фт f І 1053197 Изобретение относится к элементам электрических соединителей и может быть использовано в силовых штепсельных разъемах практически во всех отраслях промышленности н сельского хозяйства. По основному авт. св. № 783893 известна контактная пара, состоящая из штыря и гнезда с корпусом, имеющим основание н боковые стенки, плоским контактом, установленным в кор- 10 пусе вдоль основания, и плоской изогнутой пружиной, зафиксированной в одном из элементов гнезда и размещенной между корпусом и контактом, один конец которой свободно располо- 15 жен на последнемМІ Недостатком известной контактной пары является нестабильное контактирование контактных элементов. Цель изобретения - повышение на- 20 дежности. Поставленная цель достигается тем, что основание корпуса изогнуто в сторону плоского контакта. На фиг. 1 показана контактная па- 25 ра, общий вид в разрезе; на фиг. 2 то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 1. Контактная пара состоит из контактов 1 и 2, Контакт 1 плоский, 30 а контакт 2 имеет два радиусных участка 3 и заключен в металлический корпус 4, имеющий основание 5 и боковые стенки 6, на которых имеются отверстия 7 под боковые выступы б пружины 9. Контактное давление обеспечивается посредством і'рестообраяной пружины 9, установленной таким образом, что ее свободные длинные концы 10 свободно располагаются на контакте 2, радиусные участки 3 которого размещены между точками опоры свободных длинных концов пружины 9. Выполнение основания 5 корпуса 4 изогнутым в сторону плоского контакта 1 и свободное расположение свободных длинных концов 10 пружины 9 позволяют осуществить самоустановление контактных элементов за счет их проворота относительно оси сочленения. Одновременно с проворотом по оси сочленения контакт 2 имеет возможность самобалансирования относительно торцов 11 корпуса 4 1 чем обеспечивается их самоустановление при отклонении формы контакта 1 от идеальной формы. При сочленении контакт 1 приподнимает контакт 2 с упоров 12 корпуса 4, и тем самым создаются условия качания контактных элементов, обеспечивающих стабильное контактное давление в любой точке линии контактирования. Таким образом, создается стабильное контактное давление по линии контактирования на выступах 8, не зависящее ни от размеров и конфигурации выступов, ни от геометрической формы и толщины плоского контакта 1. Г0 ВНИИПИ Заказ 8891/52 Тираж 590 Подписное Фиг Филиал ППП " П а т е н т " , , г.Ужгород,ул.Проектная,4
