Модульний диференційний вимикач

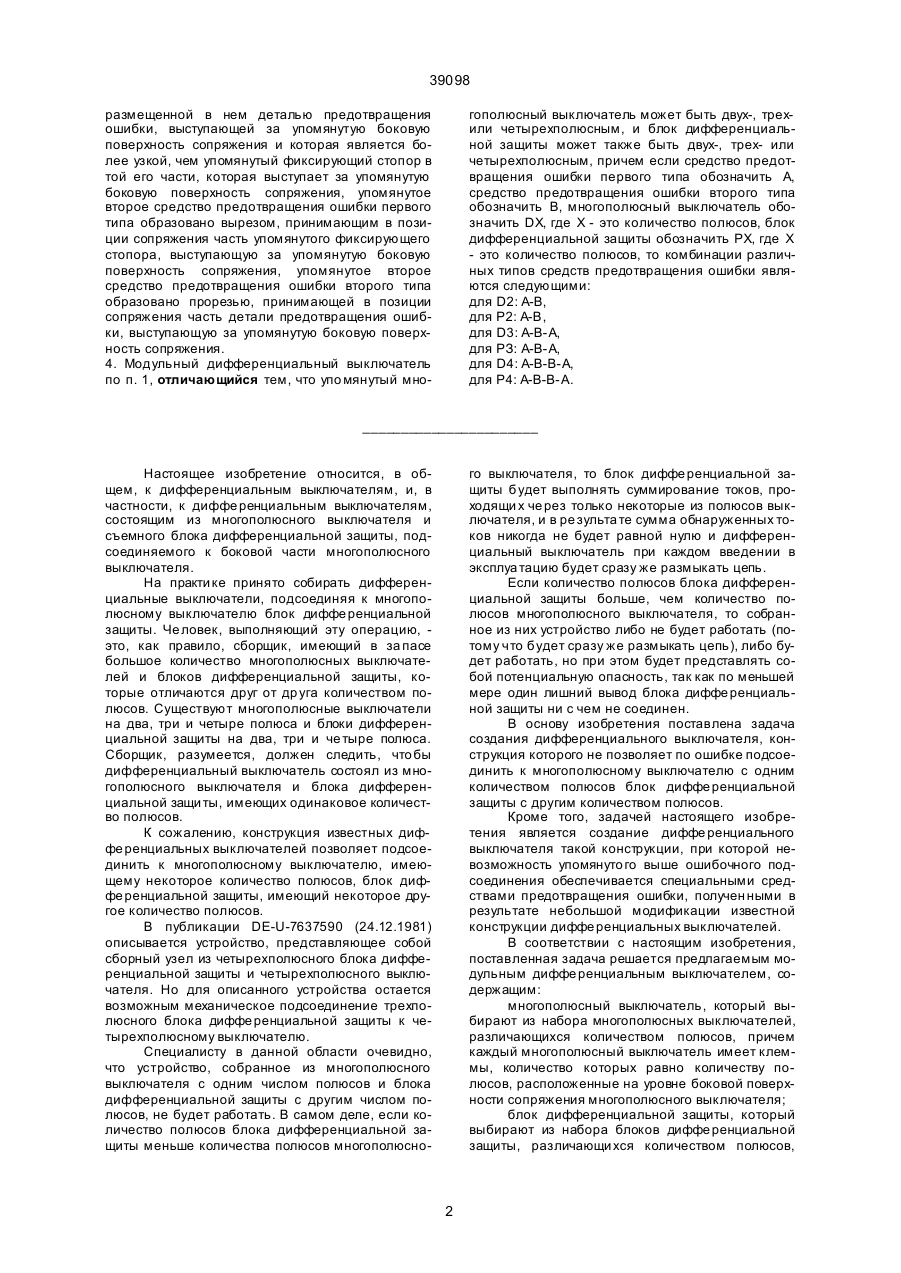

1. Модульный дифференциальный выключатель, содержащий многополюсный выключатель, выбранный из множества многополюсных выключателей, различающихся количеством полюсов, каждый из которых имеет клеммы, количество которых равно количеству полюсов, расположенные на уровне боковой поверхности сопряжения многополюсного выключателя, и блок дифференциальной защиты, выбранный из множества блоков дифференциальной защиты, различающи хся количеством полюсов, каждый из которых имеет жесткий щиток и соединительные провода, количество которых равно количеству полюсов, расположенные на жестком щитке, причем каждый из указанных многополюсных выключателей выполнен с возможностью бокового съемного подсоединения блока дифференциальной защиты с подключением клемм к соответствующим соединительным проводам, отличающийся тем, что на упомянутой боковой поверхности сопряжения многополюсного выключателя выполнены первые средства предотвращения ошибки, на упомянутом щитке выполнены вторые средства предотвращения ошибки, при этом указанные первые и вторые средства предотвращения ошибки выполнены либо по первому, либо по второму типу, с возможностью сопряжения первого и второго средств предотвращения ошибки лишь в том случае, когда они выполнены по одному и тому же типу, определяемому для каждой клеммы каждого модульного выключателя и для каждого соединительного провода блока дифференциальной защиты таким образом, что упомянутое сопряжение некоторого данного модульного выключателя и блока дифференциальной защиты возможно только тогда, C2 (54) МОДУЛЬНИЙ Д ИФЕРЕНЦІЙНИЙ ВИМИКАЧ 39098 размещенной в нем деталью предотвращения ошибки, выступающей за упомянутую боковую поверхность сопряжения и которая является более узкой, чем упомянутый фиксирующий стопор в той его части, которая выступает за упомянутую боковую поверхность сопряжения, упомянутое второе средство предотвращения ошибки первого типа образовано вырезом, принимающим в позиции сопряжения часть упомянутого фиксирующего стопора, выступающую за упомянутую боковую поверхность сопряжения, упомянутое второе средство предотвращения ошибки второго типа образовано прорезью, принимающей в позиции сопряжения часть детали предотвращения ошибки, выступающую за упомянутую боковую поверхность сопряжения. 4. Модульный дифференциальный выключатель по п. 1, отличающийся тем, что упо мянутый мно гополюсный выключатель может быть двух-, трехили четырехполюсным, и блок дифференциальной защиты может также быть двух-, трех- или четырехполюсным, причем если средство предотвращения ошибки первого типа обозначить А, средство предотвращения ошибки второго типа обозначить В, многополюсный выключатель обозначить DX, где Χ - это количество полюсов, блок дифференциальной защиты обозначить РХ, где Χ - это количество полюсов, то комбинации различных типов средств предотвращения ошибки являются следующими: для D2: А-В, для Р2: А-В, для D3: А-В-А, для РЗ: А-В-А, для D4: А-В-В-А, для Р4: А-В-В-А. _______________________ Настоящее изобретение относится, в общем, к дифференциальным выключателям, и, в частности, к диффе ренциальным выключателям, состоящим из многополюсного выключателя и съемного блока дифференциальной защиты, подсоединяемого к боковой части многополюсного выключателя. На практи ке принято собирать дифференциальные выключатели, подсоединяя к многополюсному выключателю блок диффе ренциальной защиты. Че ловек, выполняющий эту операцию, это, как правило, сборщик, имеющий в за пасе большое количество многополюсных выключателей и блоков дифференциальной защиты, которые отличаются друг от др уга количеством полюсов. Существуют многополюсные выключатели на два, три и четыре полюса и блоки дифференциальной защиты на два, три и че тыре полюса. Сборщик, разумеется, должен следить, что бы дифференциальный выключатель состоял из многополюсного выключателя и блока дифференциальной защи ты, имеющих одинаковое количество полюсов. К сожалению, конструкция известных диффе ренциальных выключателей позволяет подсоединить к многополюсному выключателю, имеющему некоторое количество полюсов, блок диффе ренциальной защиты, имеющий некоторое другое количество полюсов. В публикации DE-U-7637590 (24.12.1981) описывается устройство, представляющее собой сборный узел из четырехполюсного блока дифференциальной защиты и четырехполюсного выключателя. Но для описанного устройства остается возможным механическое подсоединение трехполюсного блока диффе ренциальной защиты к четырехполюсному выключателю. Специалисту в данной области очевидно, что устройство, собранное из многополюсного выключателя с одним числом полюсов и блока дифференциальной защиты с другим числом полюсов, не будет работать. В самом деле, если количество полюсов блока дифференциальной защиты меньше количества полюсов многополюсно го выключателя, то блок диффе ренциальной защиты будет выполнять суммирование токов, проходящи х че рез только некоторые из полюсов выключателя, и в ре зульта те сумма обнаруженных токов никогда не будет равной нулю и дифференциальный выключатель при каждом введении в эксплуа тацию будет сразу же размыкать цепь. Если количество полюсов блока дифференциальной защиты больше, чем количество полюсов многополюсного выключателя, то собранное из них устройство либо не будет работать (потому что будет сразу же размыкать цепь), либо будет работать, но при этом будет представлять собой потенциальную опасность, так как по меньшей мере один лишний вывод блока диффе ренциальной защиты ни с чем не соединен. В основу изобретения поставлена задача создания дифференциального выключателя, конструкция которого не позволяет по ошибке подсоединить к многополюсному выключателю с одним количеством полюсов блок диффе ренциальной защиты с другим количеством полюсов. Кроме того, задачей настоящего изобретения является создание диффе ренциального выключателя такой конструкции, при которой невозможность упомянуто го выше ошибочного подсоединения обеспечивается специальными средствами предотвращения ошибки, получен ными в результате небольшой модификации известной конструкции диффе ренциальных выключателей. В соответствии с настоящим изобретения, поставленная задача решается предлагаемым модульным диффе ренциальным выключателем, содержащим: многополюсный выключатель, который выбирают из набора многополюсных выключателей, различающихся количеством полюсов, причем каждый многополюсный выключатель имеет клеммы, количество которых равно количеству полюсов, расположенные на уровне боковой поверхности сопряжения многополюсного выключателя; блок дифференциальной защиты, который выбирают из набора блоков диффе ренциальной защиты, различающи хся количеством полюсов, 2 39098 причем каждый блок диффе ренциальной защиты имеет соединительные провода, количество которых равно количеству полюсов, смонтированные на жестком щитке, причем каждый из упомянуты х многополюсных выключате лей выполнен с возможностью бокового съемного подсоединения блока дифференциальной защиты та ким образом, что клеммы подключаются к соответствующим соединительным проводам; при этом упомянутый щиток содержит вторые средства предотвращения ошибки, которые выполнены с возможностью взаимодействия с первыми средствами предотвращения ошибки, расположенными со стороны упомянутой боковой поверхности сопряжения многополюсного выключателя таким образом, что для некоторого данного многополюсного выключателя обеспечивается возможность соединения только с блоком дифференциальной защиты, имеющим такое же количество полюсов, упомянутые первые и вторые средства предотвращения ошибки являются либо средствами первого типа, либо средствами второго типа, и эти средства выполнены с возможностью сопряжения друг с другом только тогда, когда они относятся к одному и тому же типу, который определяется для каждой клеммы каждого многополюсного выключате ля и для каждого соединительного провода каждого блока дифференциальной защиты таким образом, что упомянутое соединение некоторого данного многополюсного выключателя с блоком диффе ренциальной защиты, имеющим такое же количество полюсов, становится возможным благодаря одновременному сопряжению первых средств предотвращения ошибки с соответствующими вторыми средствами предотвращения ошибки. В соответствии с предпочтительным вариантом реализации настоящего изобретения модульный дифференциальный выключатель содержит соответствующий каждой клемме паз, выходящий на уровне упомянутой боковой поверхности сопряжения, и фиксирующий сто пор, расположенный в пазе, и выполненный с возможностью перемещения в нем, и отличается тем, что плоская поверхность упомянуто го щитка выполнена с возможностью наложения на упомянутую боковую поверхность многополюсного выключате ля при соединении многополюсного выключателя с блоком дифференциальной защиты; упомянутое первое средство предотвращения ошибки первого типа формируется упомянутым пазом с размещенным в нем упомянутым фиксирующим сто пором, который выступает за упомянутую бо ковую поверхность сопряжения; упомянутое первое средство предотвращения ошибки второго типа образуется пустым упомянутым пазом, в котором отсутствует фиксирующий сто пор; упомянутое второе средство предотвращения ошибки первого ти па формируется вырезом, принимающим в позиции сопряжения часть упомянутого фиксирующего сто пора, выступающую за упомянутую боковую поверхность сопряжения; упомянутое вто рое средство предотвращения ошибки второго типа формируется выступом, входящим в позиции сопряжения в упомянутый паз. В соответствии с др угим возможным вариантом реализации настоящего изобретения предла гается модульный диффе ренциальный выключатель, в котором многополюсный выключатель содержит соответствующий каждой клемме паз, выходящий на уровне упомянутой боковой поверхности сопряжения, и фиксирующий стопор, расположенный в пазе, и выполненный с возможностью перемещения в нем, и который отличается тем, что плоская поверхность упомянуто го щитка выполнена с возможностью наложения на упомянутую бо ковую поверхность многополюсного выключателя при соединении многополюсного выключателя с блоком дифференциальной защиты; упомянутое первое средство предотвращения ошибки первого типа формируется упомянутым пазом с размещенным в нем упомянутым фиксирующим стопором, который выступает за упомянутую бо ковую поверхность сопряжения; упомянутое первое средство предотвращения ошибки вто рого типа формируется упомянутым пазом с размещенной в нем деталью предотвращения ошибки, которая выступает за упомянутую боковую поверхность сопряжения и которая является более узкой, чем упомянутый фиксирующий стопор в той его части, которая выступает за упомянутую боковую поверхность сопряжения; упомянутое второе средство предотвращения ошибки первого типа формируется вырезом, принимающим в позиции сопряжения часть упомянутого фиксирующего стопора, выступающую за упомянутую бо ковую поверхность сопряжения; упомянутое второе средство предотвращения ошибки вто рого типа формируется прорезью, принимающей в позиции сопряжения часть детали предотвращения ошибки, выступающую за упомянутую боковую поверхность сопряжения. В соответствии с др угим возможным вариантом реализации настоящего изобретения предлагается модульный диффе ренциальный выключатель, в котором многополюсный выключатель может быть двух-, трех- или четырехполюсным, и блок дифференциальной защиты может также быть двух-, тре х- или четырехполюсным, при этом: если средство предотвращения ошибки первого ти па обозначить А; если средство предотвращения ошибки второго типа обозначить В; если многополюсный выключатель обозначить DX, где Х - это количество полюсов; если блок диффе ренциальной защиты обозначить РХ, где Х - это количество полюсов, то комбинации различных ти пов средств предотвращения ошибки являются следующими: для D2: А-В для Р2: А-В для D3: А-В-А для РЗ: А-В-А для D4: А-В-В-А для Р4: А-В-В-А Эти и другие задачи, особенности и преимущества настоящего изобретения станут понятнее из изложенного ниже подробного описания вариантов реализации настоящего изобретения, сопровождаемого следующими рисун ками: Фиг. 1 - общий вид ди фференциального выключателя, соответствующего настоящему изоб 3 39098 ретению, упомянутые два элемента которого не соединены друг с другом. Фиг. 2 - общий вид ди фференциального выключателя по фиг. 1, упомянутые два элемента которого соединены друг с другом. Фиг. 3 - вид спереди двухполюсного дифференциального выключателя в соответствии с настоящим изобретением. Фиг. 4 - вид спереди диффе ренциального выключателя, та кого как на фиг. 3, но с тремя полюсами. Фиг. 5 - вид спереди диффе ренциального выключателя, та кого как на фиг. 3, но с че тырьмя полюсами. Фиг. 6 - вид спереди диффе ренциального выключателя, показанного на предыдущих ри сунках, где показана невозможность сборки дифференциального выключателя из элементов, у одного из которых 2 полюса, а у другого - 4 полюса. Фиг. 7 - вид спереди диффе ренциального выключателя, показанного на предыдущих ри сунках, где показана невозможность сборки дифференциального выключателя из элементов, у одного из которых 3 полюса, а у другого - 4 полюса. Фиг. 8 - вид спереди диффе ренциального выключателя, показанного на предыдущих ри сунках, где показана невозможность сборки дифференциального выключателя из элементов, у одного из которых 2 полюса, а у другого -3 полюса. Фиг. 9 - общий вид ди фференциального выключателя по фиг. 6. Фиг. 10 - фрагмент фиг. 9 в увеличенном виде, иллюстрирующий конструктивные детали предмета настоящего изобретения. Фиг. 11 - увели ченный общий вид части дифференциального выключателя, соответствующего одному из вариантов реализации настоящего изобретения. На фиг. 12A-12I схематически показаны все возможные комбинации, возникающие при сборке дифференциального выключателя, соответствующего настоящему изобретению, из двух элементов, имеющи х, соответственно, два, три и четыре полюса. На фиг. 1 и 2 показан общий вид многополюсного выключателя 1, выполненный с четырьмя полюсами, и выполненный с четырьмя полюсами блок дифференциальной защиты 2. Поскольку многополюсный выключатель 1 и блок дифференциальной защиты 2 имеют одинаковое число полюсов, эти два элемента можно соединить друг с другом, и получится устройство, называемое диффе ренциальным выключателем, в данном случае - четырехполюсное. На фиг. 3 показан диффе ренциальный выключатель, выполненный с двумя полюсами и собранный из многополюсного выключателя 1, имеющего два полюса, и блока дифференциальной защиты 2, имеющего два по люса. На фиг. 4 показан диффе ренциальный выключатель, выполненный с тремя полюсами и собранный из многополюсного выключателя 1, имеющего три полюса, и блока дифференциальной защиты 2, имеющего три полюса. Как показано на фиг. 1, диффе ренциальный выключатель формируется известным образом из многополюсного выключателя 1 и блока диффе ренциальной защиты 2. Мно гополюсный выключатель 1 образован обычным способом из определенного количества подобных выключателей 3, 4, 5 и 6, прикрепленных др уг к др угу бо ковыми сторонами. Количество этих выключате лей соответствуе т количеству полюсов многополюсного выключателя 1 и в данном примере равно четырем. Многополюсный выключатель 1 имеет также четыре клеммы 7, расположенные в ряд на одинаковом расстоянии друг от др уга на уровне боковой поверхности 8 сопряжения. Блок дифференциальной защиты 2 вы полнен с возможностью сопряжения с многополюсным выключателем 1 и, следовательно, приведенный в данном примере блок диффе ренциальной защиты 2 имеет четыре полюса. Блок диффе ренциальной защиты 2 состоит из защитной коробки 9 и щитка 10, на котором четыре соединительных провода 11, соответствующие че тырем полюсам, выполнены в ряд на одинаковом расстоянии один от другого. Четыре клеммы 7 расположены таким образом, чтобы между ни ми и соединительными проводами 11 устанавливалось такое соответствие, что при сопряжении многополюсного выключателя 1 с блоком дифференциальной защиты 2 каждая клемма 7 подключается к соответствующему соединительному проводу 11. После этого диффе ренциальный выключатель оказывается в собранном положении, изображенном на фиг. 2, в котором дифференциальный выключатель функционирует нормально. Как было сказано выше, задача настоящего изобретения состоит в обеспечении того, что бы сопряжение многополюсного выключателя с блоком дифференциальной защиты бы ло возможным лишь при одинаковом количестве полюсов у этих двух устройств. На практике используются дифференциальные выключатели с двумя, тремя и четырьмя полюсами. На фиг. 3-5 изображены диффе ренциальные выключате ли, в которых многополюсные выключатели 1 и блоки диффе ренциальной защиты 2 имеют одинаковое количество полюсов (два, три и четыре соответственно), следовательно, выключатели, собранные таким образом, функционируют нормально. На фиг. 6-8 изображены случаи, когда многополюсные выключатели соединяли с блоками дифференциальной защиты, имеющими отличное количество полюсов (на фиг. 6 - два и четыре полюса; на фиг. 7 - три и четыре полюса; на фиг. 8 два и три полюса); дифференциальные выключатели, собранные таким образом, не могут нормально функционировать. Соответственно, их сборка не должна быть возможной. Следовательно, в соответствии с задачей настоящего изобретения, в случае попытки соединить многополюсный выключатель и блок дифференциальной защиты с различным числом полюсов соединение должно оказаться невозможным. Эта невозможность соединения обеспечивается средствами предотвращения ошибки, которыми снабжаются обе составные части 1 и 2 дифференциального выключателя, и которые подробно описываются ниже. Прежде чем, описывать один из вариантов реализации настоящего изобретения, будут опи 4 39098 саны некоторые стандартные элементы дифференциальных выключателей. Многополюсный выключатель 1 имеет соответствующие каждой клемме 7 пазы 12 (см. фиг. 10), которые выходят на боковую поверхность 8 сопряжения, и фиксирующие стопоры 13, которые размещены в пазах и могут перемеща ться в них. Для закрепления многополюсного выключателя 1 на предназначенной для этой цели опоре (не показанной на фигурах) вертикальную поверхность 14 выключателя прикладывают к опоре и перемещают стопор (стопоры) 13 вдоль паза (пазов) 12 так, что бы он (они) вошли в зацепление с соответствующими запорными элемента ми (не показанными на рисунках), выполненными на опоре. В каком бы положении ни находился фиксирующий стопор 13, он всегда выступает за боковую поверхность 8 сопряжения. Щиток блока диффе ренциальной защиты вы полнен с возможностью сопряжения с боковой поверхность 8 сопряжения таким образом, чтобы соединительные провода 11 соединились с соответствующими клеммами 7. Теперь опишем средства предотвращения ошибки, которые являются отличительными признаками настоящего изобретения. В частности, как видно из фиг. 10, первые средства предотвращения ошибки выполнены на многополюсном выключателе, а вторые средства предотвращения ошибки - на щитке 10 блока диффе ренциальной защиты 2. Первое средство предотвращения ошибки может быть выполнено либо по первому типу, ли бо по второму типу. Первое средство предотвращения ошибки первого типа формируется наличием в пазе 12 фиксирующего сто пора 13. Первое средство предотвращения ошибки второго типа образуется пустым пазом 12, в котором отсутствуе т фиксирующий стопор 13. Второе средство предотвращения ошибки первого ти па формируется вырезом 14 в щитке 10. Второе средство предотвращения ошибки второго типа формируется выступом 15 на щитке 10, который представляет собой единое целое со щитком 10 и который простирается книзу от щитка 10. Этот выступ выполнен таким образом, чтобы входить в паз 12, когда в пазе 12 отсутствует фиксирующий сто пор 13. Вырез 14 выполнен таким образом, чтобы принимать часть фиксирующего стопора 13, которая выступает за боковую поверхность 8 сопряжения. Такое исполнение приводит к тому, что щиток 10 может прилегать к боковой поверхности 8 сопряжения только в следующи х случаях: - выступ 15 на щитке 10 должен иметь возможность вхождения в соответствующий ему паз 12 таким образом, чтобы щиток прилегал к боковой поверхности 8, и в то же время - вырез 14 должен быть выполнен напротив фиксирующего сто пора 13 таким образом, что часть стопора, выступающая за боковую поверхность 8, вхо дит в вырез 14, не мешая щи тку накладываться на боковую поверхность 8. Если же выступ 15 приходится напротив фиксирующего сто пора 13, щиток не может наложиться на боковую поверхность 8. На фиг. 10 видно, что щиток 10 не может наложиться на боковую поверхность 8, потому что выступ 15 приходится напротив фиксирующего стопора 13. Невозможность сопряжения щитка 10 с многополюсным выключателем 1 можно объяснить и по-другому: первое средство предотвращения ошибки, расположенное на многополюсном выключателе 1, выполнено по первому типу (фиксирующий стопор 13), тогда как напротив него на щитке 10 блока диффе ренциальной защиты 2 выполнено второе средство предотвращения ошибки вто рого типа, образованное выступом 15. Другими словами, сопряжение многополюсного выключателя 1 с блоком дифференциальной защиты 2 не может быть выполнено в случае, когда соответствующие первое и второе средства предотвращение ошибки являются относящимися к разным типам. На фиг. 11 показан другой вариант реализации средств предотвращения ошибки в соответствии с настоящим изобретением. В этом варианте первое средство предотвращения ошибки первого типа также формируется наличием в пазе 12 фиксирующего стопора 13, но первое средство предотвращения ошибки второго типа формируется наличием в пазе 12 детали предотвращения ошибки 16, которая выступает за боковую поверхность 8, но является более узкой, чем фиксирующий стопор 13 в той части, которая выступает за боковую поверхность 8. Второе средство предотвращения ошибки первого ти па также образуется вырезом 14, но второе средство предотвращения ошибки второго типа образовано прорезью 17, которая принимает (в позиции сопряжения) часть детали предотвращения ошибки 16, выступающую за боковую поверхность 8, и причем размеры прорези 17 таковы, что невозможен прием (в позиции сопряжения) части фиксирующего сто пора 13, выступающей за боковую поверхность 8. На фиг. 11 видно, что сопряжение многополюсного выключателя 1 с блоком диффе ренциальной защиты является возможным, поскольку соответствующие каждой клемме 7 первые и соответствующие им вто рые средства предотвращения ошибки (т.е. 13, 14 и 16, 17) являются средствами одного ти па. На фиг. 12 схе матически показаны возможные сочетания средств предотвращения ошибки первых и вторых типов, которые могут быть соответствующим образом выполнены на многополюсных выключате лях 1, которые могут иметь два, три или четыре полюса, и на блоках дифференциальной защиты 2, которые также могут иметь два, три или четыре полюса. Под каждым из фиг. 12A-12I приведено условное обозначение, в которых использованы следующие обозначения: средство предотвращения ошибки первого типа обозначено А; средство предотвращения ошибки второго типа обозначено В; многополюсный выключатель обозначен DX, где Х - это количество полюсов; блок дифференциальной защиты обозначен РХ, где Х - это количество полюсов. Например, на фиг. 12А показан многополюсный выключатель с двумя полюсами и первыми средствами предотвращения ошибки соответственно первого и второго типа (обозначение D2 = А-В), и блок диффе ренциальной защиты с двумя полюсами и вторыми средствами предотвращения ошибки соответственно первого и вто 5 39098 рого типа (обозначение Р2 = А-В). Возможны следующие сочетания: На фиг. 12 А: D2 = А-В Р2 = А-В На фиг. 12В: D3 = А-В-А Р2 = А-В На фиг. 12С: D4 = А-В-В-А Р3 = А-В-А На фиг. 12D: D2 = А-В Р3 = А-В-А На фиг. 12Е: D3 = А-В-А Р3 = А-В-А На фиг. 12F: D4 = А-В-В-А Р3 = А-В-А На фиг. 12G: D2 = А-В Р4 = А-В-В-А На фиг. 12Н: D3 = А-В-А Р4 = А-В-В-А На фиг. 12І: D4 = А-В-В-А Р4 = А-В-В-А Как видно, соответствия многополюсного выключателя 1 блоку диффе ренциальной защиты 2, позволяющие осуществить сопряжение для сборки диффе ренциального выключателя, обеспечиваются только теми сочета ниями, которые изображены на фиг. 12А, 12Е, и 12J. Остальные сочетания, представленные на фиг. 12В, 12С, 12D, 12F, 12G и 12Н, не позволяют осуществить сопряжение многополюсного выключателя с блоком дифференциальной защиты, потому что для этих со четаний количество полюсов у названных устройств не совпадает. Настоящее изобретение не ограничивается теми вариантами осуществления изобретения, которые здесь приведены. В частности, средства предотвращения ошибки могут быть вы полнены не так, как показано в настоящем описании в качестве примера. Можно подобрать другие сочетания различных типов средств предотвращения ошибки, которые позволят выполнять условие, состоящее в том, что сопряжение многополюсного выключателя с блоком диффе ренциальной защиты возможно только тогда, когда у эти х двух устройств одинаковое количество полюсов. Фіг. 1 Фиг. 2 Фиг. 3 Фіг. 4 6 39098 Фиг. 5 Фиг. 6 Фиг. 7 Фиг. 8 7 39098 Фиг. 9 Фиг. 10 Фиг. 11 Фиг. 12 А Фиг. 12 В 8 Фиг. 12 С 39098 Фиг. 12 D Фиг. 12 E Фиг. 12 F Фиг. 12 G Фиг. 12D Фиг. 12 Н Фиг. 12E Фиг. 12 Фиг. 12 FІ Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 9
