Енергетична розподільна система для живлення споживачів електроенергії

Номер патенту: 75112

Опубліковано: 15.03.2006

Автор: Хаас Фолькер

Завантажити PDF файл.

Формула / Реферат

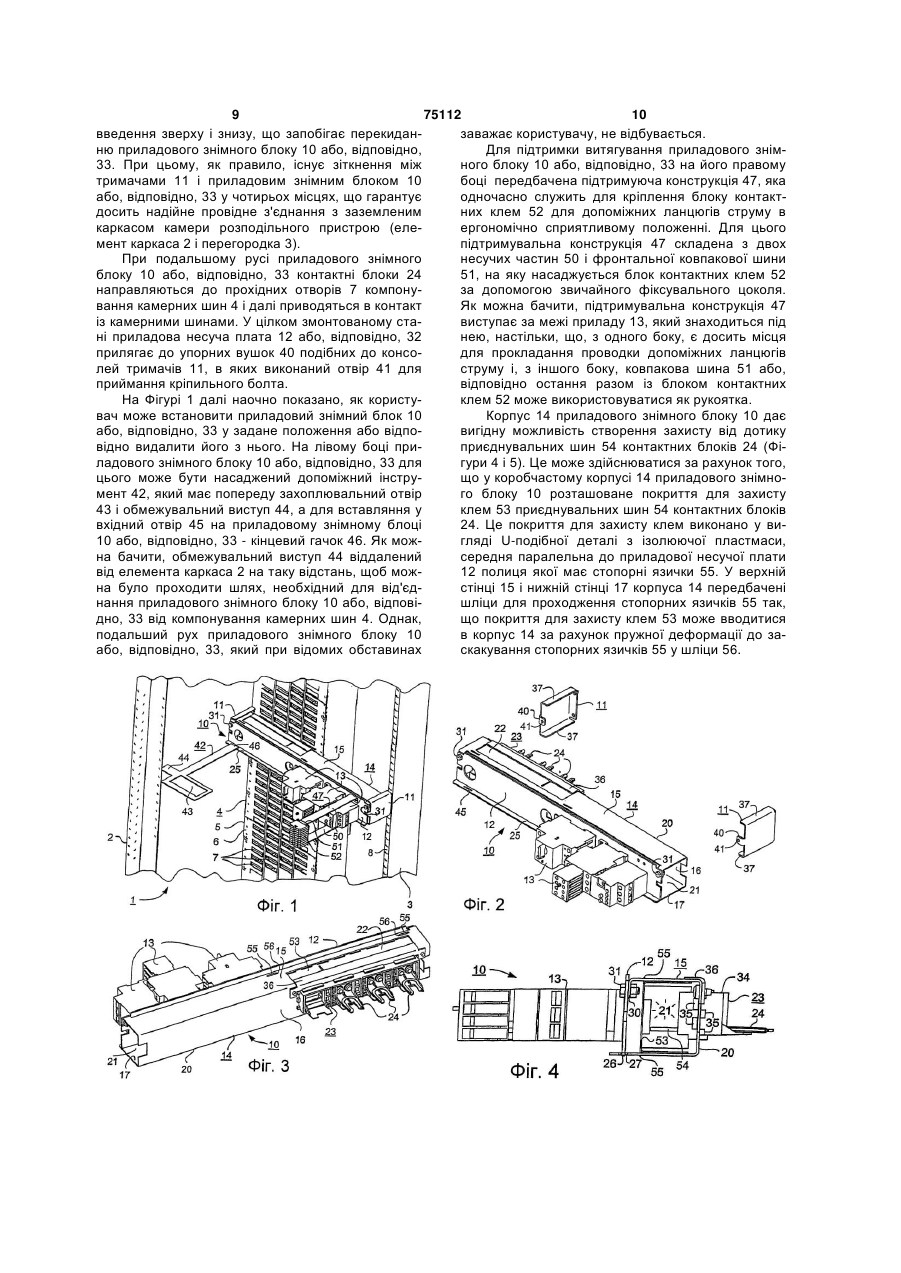

1. Енергетична розподільна система для живлення споживачів електроенергії, що містить: вертикально скомпоновані камерні шини (4) з корпусом (5), до якого прикріплені шини, приладовий знімний блок (10; 33) з розміщеним на ньому із заднього боку багатополюсним контактним пристроєм (23) для взаємодії з камерними шинами, приладову несучу плату (12; 32), що входить до приладового знімного блока (10; 33), для оснащення на фронтальному боці комутаційними, керуючими і захисними приладами (13) в будь-якій комбінації, причому в задній частині приладової несучої плати (12; 32) розташований внутрішній простір (21), який обмежений стінками і містить контактний пристрій (23), несучий пристрій для підтримки і кріплення приладового знімного блока (10; 33), яка відрізняється тим, що несучий пристрій містить нерухомо і симетрично розташовані подібні до консолей тримачі (11), які охоплюють зверху і знизу стінки приладового знімного блока (10; 33), причому під час встановлення або, відповідно, видалення приладового знімного блока (10; 33) існує електричне провідне з'єднання з заземленими деталями.

2. Розподільна система за пунктом 1, яка відрізняється тим, що стінки приладового знімного блока (10; 33) разом із приладовою несучою платою (12; 32) утворюють коробчастий корпус (14), який має внутрішній простір (21), і тим, що два подібних до консолей тримачі (11)  узгоджені з профілем коробчастого корпуса (14) таким чином, що вони направляють приладовий знімний блок (10; 33) при з'єднанні з компонуванням камерних шин (4) збоку, а також зверху і знизу.

3. Розподільна система за пунктом 2, яка відрізняється тим, що як стінки передбачені верхня стінка (15), задня стінка (16), а також нижня стінка (17), які виконані як одне ціле у вигляді U-подібної листової деталі (20), причому задня стінка (16) і верхня стінка (15) мають спільну виїмку (22) для контактного пристрою (23).

4. Розподільна система за пунктом 3, яка відрізняється тим, що подібні до консолей тримачі (11) узгоджені з профілем U-подібної листової деталі (20) і мають верхню і нижню відігнуту полиці (37), а також упорне вушко (40) для опори приладової несучої плати (12; 32).

5. Розподільна система за пунктом 3, яка відрізняється тим, що нижня стінка (17) U-подібної листової деталі (20) має передню опорну поверхню (25) для накладання приладової несучої плати (12; 32), а верхня стінка (15) коробчастого корпуса (14) містить принаймні одну контропору для приладової несучої плати (12; 32).

6. Розподільна система за пунктом 3, яка відрізняється тим, що контактний пристрій (23) має подібний до прямокутного паралелепіпеда корпус (34) з поверхнями для охоплення принаймні двох протилежних країв, що обмежують виїмку (22).

7. Розподільна система за пунктом 6, яка відрізняється тим, що введений у виїмку (22) контактний пристрій (23) захищений від зрушення за допомогою принаймні частково закриваючого виїмку (22) фіксувального містка (36) і за рахунок цього контактний пристрій (23) з'єднаний з U-подібною листовою деталлю (20).

8. Розподільна система за будь-яким з пп. 1-7, яка відрізняється тим, що приладовий знімний блок (10; 33) містить блок контактних клем (52) для допоміжних ланцюгів струму і підтримувальну конструкцію (47), на які встановлено блок контактних клем (52), і має розташовану перед приладами, змонтованими на приладовій несучій платі (12; 32), монтажну поверхню для блока контактних клем (52).

9. Розподільна система за пунктом 8, яка відрізняється тим, що підтримувальна конструкція (47) виконана у вигляді скоби з такими розмірами, що вона може використовуватися користувачем приладового знімного блока (10; 33) як рукоятка.

10. Розподільна система за пунктом 9, яка відрізняється тим, що скоба утворена двома паралельними, з'єднаними з корпусом (14) приладового знімного блока (10; 33) несучими частинами (50) і з'єднуючою несучі частини (50) на фронтальному боці ковпаковою шиною (51), причому блок контактних клем (52) містить придатну для насадження на ковпакову шину (51) нижню частину.

11. Розподільна система за будь-яким з пп. 1-10, яка відрізняється тим, що приладовий знімний блок (10; 33) має вхідний отвір (45) для допоміжного інструмента (42), передбаченого для демонтажу приладового знімного блока (10; 33).

12. Розподільна система за пунктом 11, яка відрізняється тим, що допоміжний інструмент (42) має захватний отвір (43) для просовування руки користувача і взаємодіючий з нерухомим елементом каркаса (2) обмежувальний виступ (44) для обмеження шляху допоміжного інструмента (42) до ступеня, необхідного для роз'єднання приладового знімного блока (10; 33) від компонування камерних шин (4).

13. Розподільна система за будь-яким з пп. 1-12, яка відрізняється тим, що один з подібних до консолей тримачів (11) закріплений на корпусі (5) скомпонованих камерних шин (4), а інший з подібних до консолей тримачів (11) на перегородці (3), яка розташована між простором, що приймає компонування камерних шин (4), і відсіком кабельних приєднань.

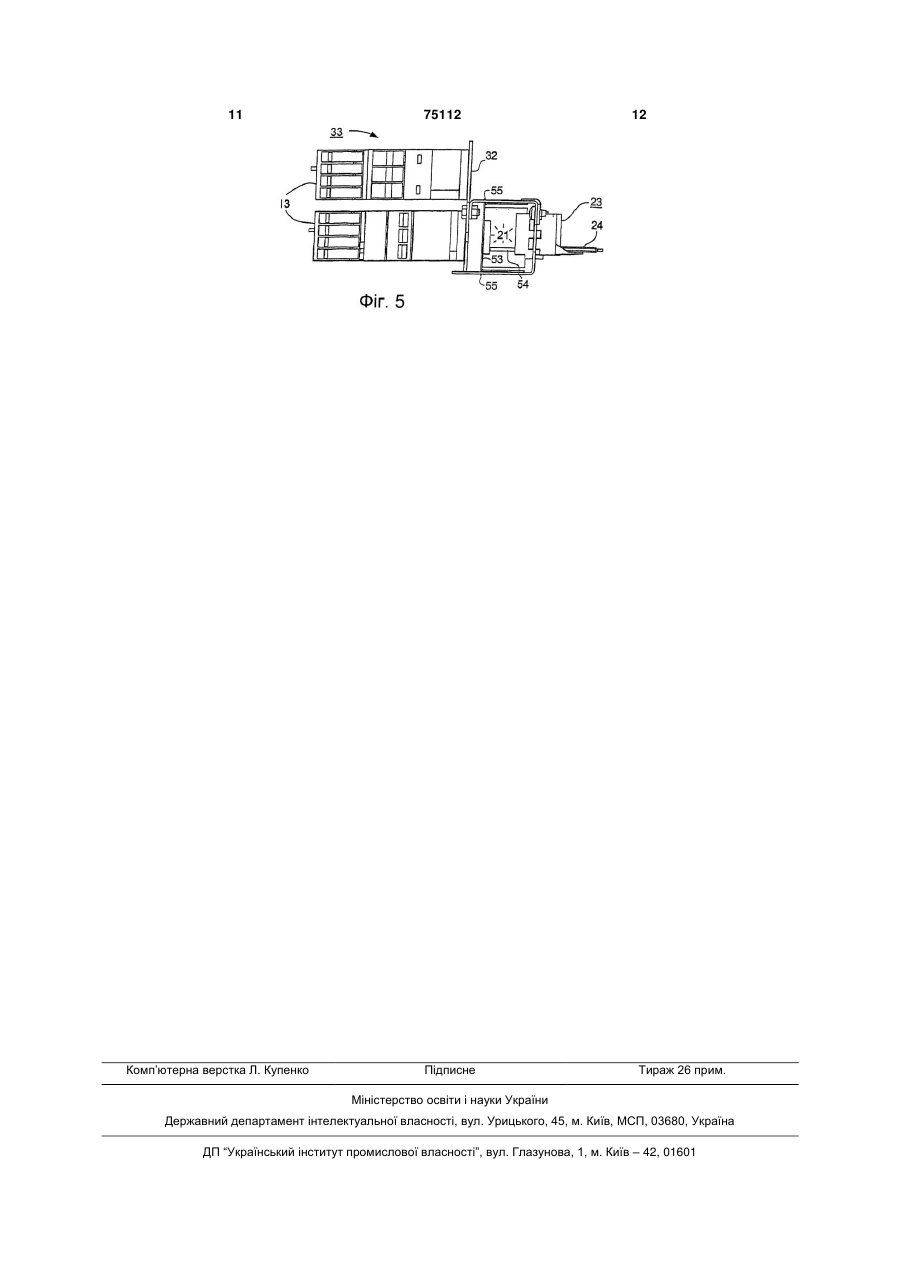

14. Розподільна система за кожним з пп. 1-13, яка відрізняється тим, що в коробчастому корпусі (14) приладового знімного блока (10; 33) встановлена кришка для захисту клем (53) для приєднувальних шин (54) контактних блоків (24).

15. Розподільна система за пунктом 14, яка відрізняється тим, що кришка для захисту клем має паралельну приладовій несучій платі (12) полицю і стопорні язички (55), що виступають з неї, які входять у шліци (56) корпуса (14).

Текст

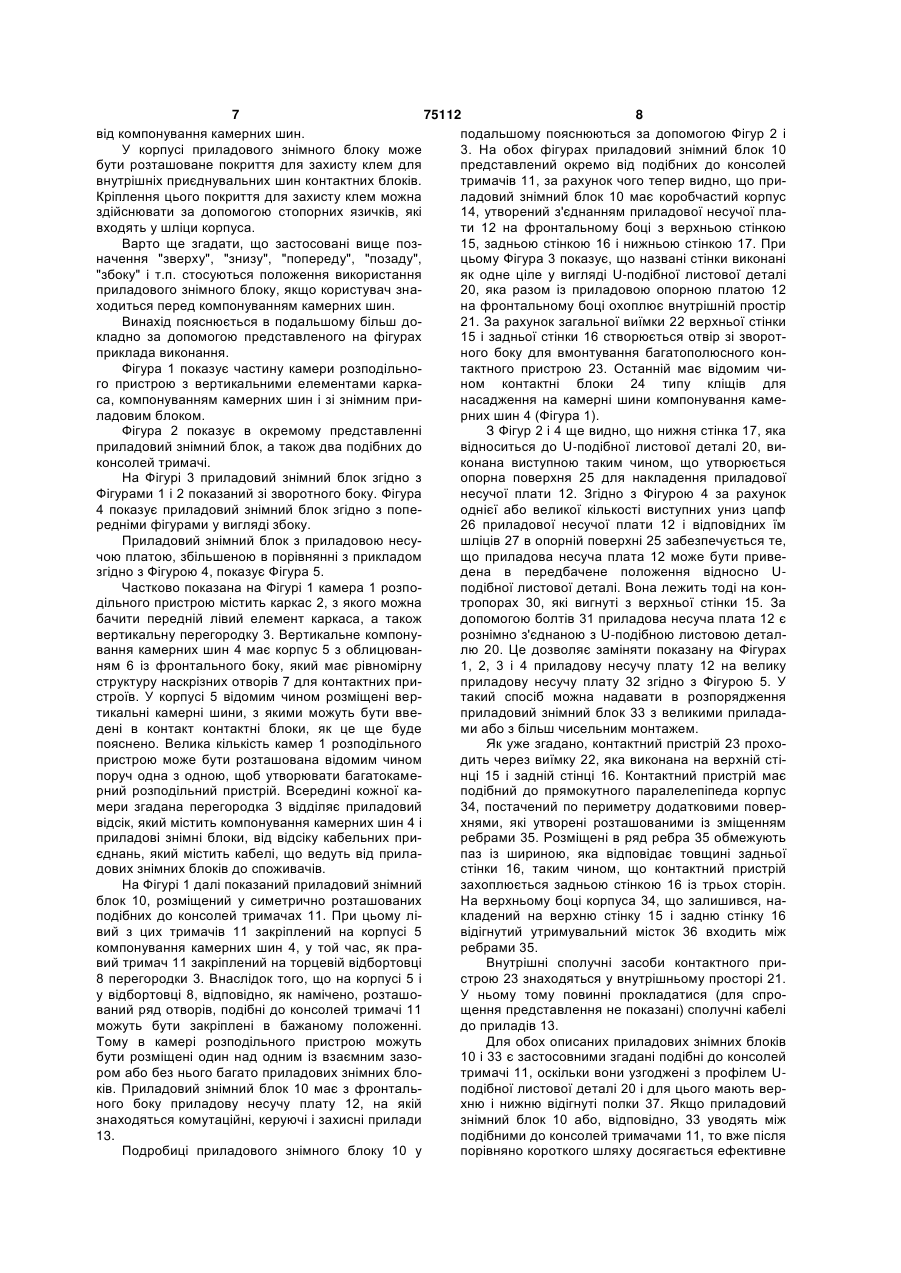

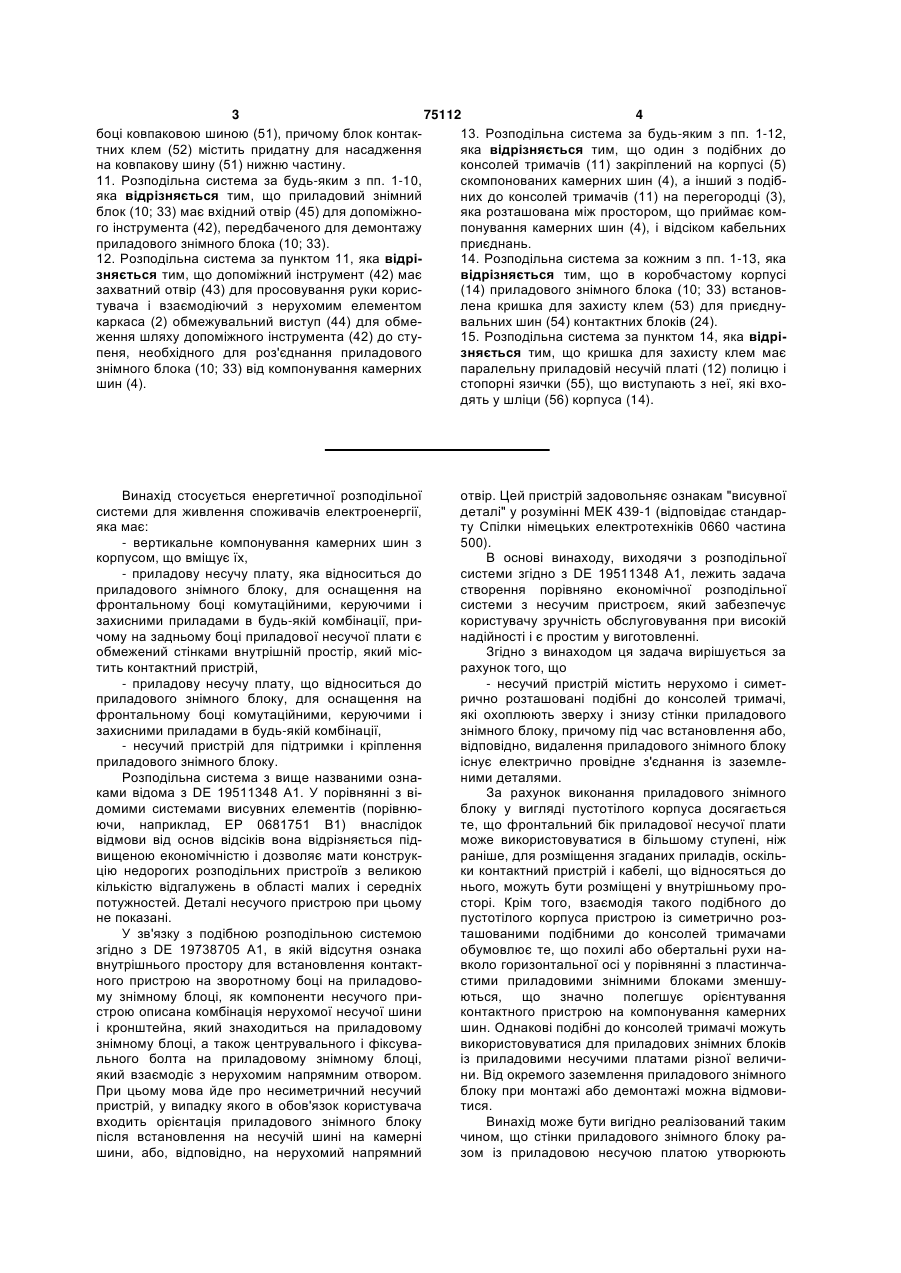

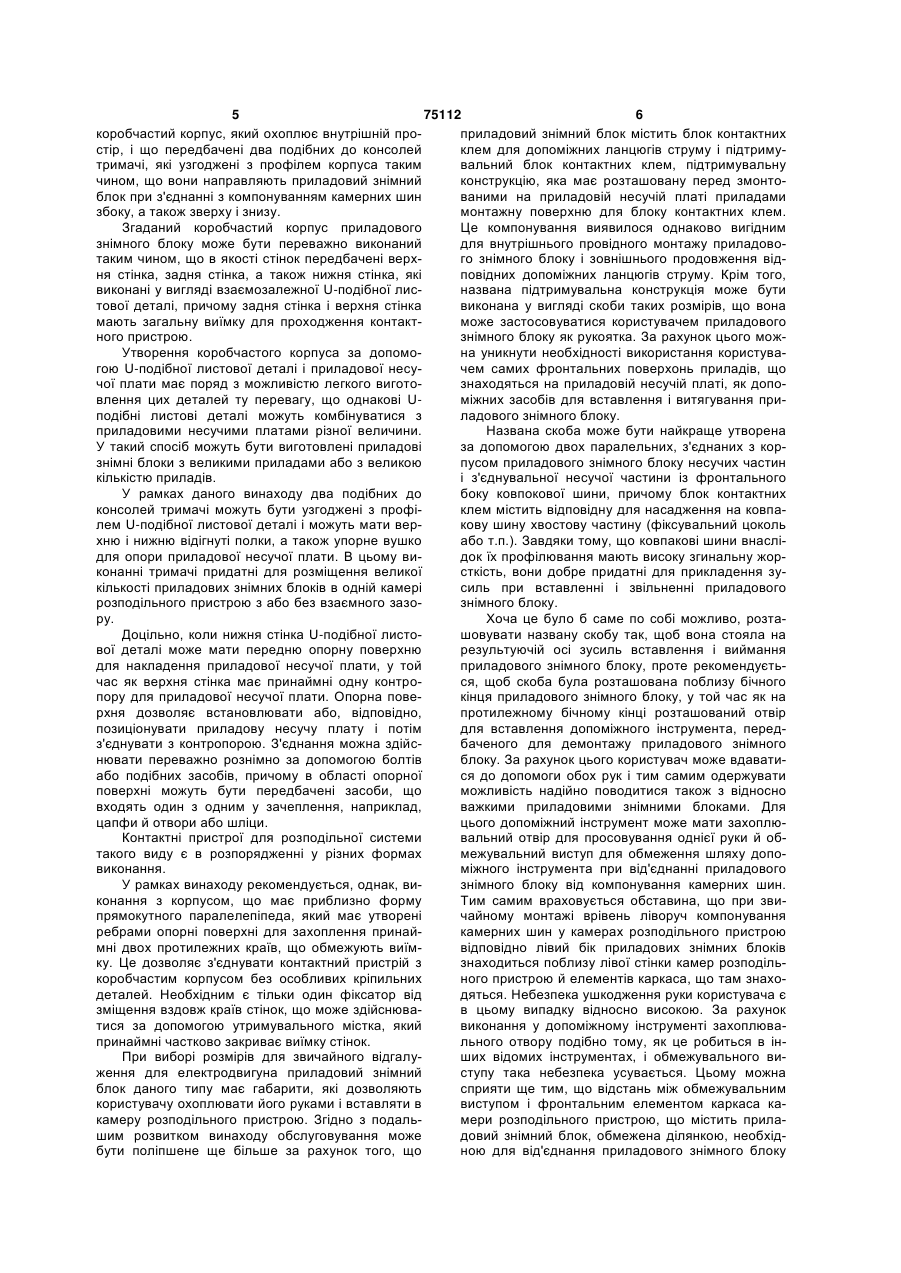

1. Енергетична розподільна система для живлення споживачів електроенергії, що містить: вертикально скомпоновані камерні шини (4) з корпусом (5), до якого прикріплені шини, приладовий знімний блок (10; 33) з розміщеним на ньому із заднього боку багатополюсним контактним пристроєм (23) для взаємодії з камерними шинами, приладову несучу плату (12; 32), що входить до приладового знімного блока (10; 33), для оснащення на фронтальному боці комутаційними, керуючими і захисними приладами (13) в будь-якій комбінації, причому в задній частині приладової несучої плати (12; 32) розташований внутрішній простір (21), який обмежений стінками і містить контактний пристрій (23), несучий пристрій для підтримки і кріплення приладового знімного блока (10; 33), яка відрізняється тим, що несучий пристрій містить нерухомо і симетрично розташовані подібні до консолей тримачі (11), які охоплюють зверху і знизу стінки приладового знімного блока (10; 33), причому під час встановлення або, відповідно, видалення приладового знімного блока (10; 33) існує електричне провідне з'єднання з заземленими деталями. 2. Розподільна система за пунктом 1, яка відрізняється тим, що стінки приладового знімного блока (10; 33) разом із приладовою несучою платою (12; 32) утворюють коробчастий корпус (14), який має внутрішній простір (21), і тим, що два подібних до консолей тримачі (11) узгоджені з профілем коробчастого корпуса (14) таким чином, що вони направляють приладовий знімний блок (10; 33) при з'єднанні з компонуванням камерних шин (4) збоку, а також зверху і знизу. 3. Розподільна система за пунктом 2, яка відрізняється тим, що як стінки передбачені верхня стінка (15), задня стінка (16), а також нижня стінка 2 (19) 1 3 75112 4 боці ковпаковою шиною (51), причому блок контак13. Розподільна система за будь-яким з пп. 1-12, яка відрізняється тим, що один з подібних до тних клем (52) містить придатну для насадження на ковпакову шину (51) нижню частину. консолей тримачів (11) закріплений на корпусі (5) 11. Розподільна система за будь-яким з пп. 1-10, скомпонованих камерних шин (4), а інший з подібяка відрізняється тим, що приладовий знімний них до консолей тримачів (11) на перегородці (3), блок (10; 33) має вхідний отвір (45) для допоміжнояка розташована між простором, що приймає комго інструмента (42), передбаченого для демонтажу понування камерних шин (4), і відсіком кабельних приладового знімного блока (10; 33). приєднань. 12. Розподільна система за пунктом 11, яка відрі14. Розподільна система за кожним з пп. 1-13, яка зняється тим, що допоміжний інструмент (42) має відрізняється тим, що в коробчастому корпусі захватний отвір (43) для просовування руки корис(14) приладового знімного блока (10; 33) встановтувача і взаємодіючий з нерухомим елементом лена кришка для захисту клем (53) для приєднукаркаса (2) обмежувальний виступ (44) для обмевальних шин (54) контактних блоків (24). 15. Розподільна система за пунктом 14, яка відріження шляху допоміжного інструмента (42) до стузняється тим, що кришка для захисту клем має пеня, необхідного для роз'єднання приладового знімного блока (10; 33) від компонування камерних паралельну приладовій несучій платі (12) полицю і шин (4). стопорні язички (55), що виступають з неї, які входять у шліци (56) корпуса (14). Винахід стосується енергетичної розподільної системи для живлення споживачів електроенергії, яка має: - вертикальне компонування камерних шин з корпусом, що вміщує їх, - приладову несучу плату, яка відноситься до приладового знімного блоку, для оснащення на фронтальному боці комутаційними, керуючими і захисними приладами в будь-якій комбінації, причому на задньому боці приладової несучої плати є обмежений стінками внутрішній простір, який містить контактний пристрій, - приладову несучу плату, що відноситься до приладового знімного блоку, для оснащення на фронтальному боці комутаційними, керуючими і захисними приладами в будь-якій комбінації, - несучий пристрій для підтримки і кріплення приладового знімного блоку. Розподільна система з вище названими ознаками відома з DE 19511348 А1. У порівнянні з відомими системами висувних елементів (порівнюючи, наприклад, ЕР 0681751 В1) внаслідок відмови від основ відсіків вона відрізняється підвищеною економічністю і дозволяє мати конструкцію недорогих розподільних пристроїв з великою кількістю відгалужень в області малих і середніх потужностей. Деталі несучого пристрою при цьому не показані. У зв'язку з подібною розподільною системою згідно з DE 19738705 А1, в якій відсутня ознака внутрішнього простору для встановлення контактного пристрою на зворотному боці на приладовому знімному блоці,як компоненти несучого пристрою описана комбінація нерухомої несучої шини і кронштейна, який знаходиться на приладовому знімному блоці, а також центрувального і фіксувального болта на приладовому знімному блоці, який взаємодіє з нерухомим напрямним отвором. При цьому мова йде про несиметричний несучий пристрій, у випадку якого в обов'язок користувача входить орієнтація приладового знімного блоку після встановлення на несучій шині на камерні шини, або, відповідно, на нерухомий напрямний отвір. Цей пристрій задовольняє ознакам "висувної деталі" у розумінні МЕК 439-1 (відповідає стандарту Спілки німецьких електротехніків 0660 частина 500). В основі винаходу, виходячи з розподільної системи згідно з DE 19511348 А1, лежить задача створення порівняно економічної розподільної системи з несучим пристроєм, який забезпечує користувачу зручність обслуговування при високій надійності і є простим у виготовленні. Згідно з винаходом ця задача вирішується за рахунок того, що - несучий пристрій містить нерухомо і симетрично розташовані подібні до консолей тримачі, які охоплюють зверху і знизу стінки приладового знімного блоку, причому під час встановлення або, відповідно, видалення приладового знімного блоку існує електрично провідне з'єднання із заземленими деталями. За рахунок виконання приладового знімного блоку у вигляді пустотілого корпуса досягається те, що фронтальний бік приладової несучої плати може використовуватися в більшому ступені, ніж раніше, для розміщення згаданих приладів, оскільки контактний пристрій і кабелі, що відносяться до нього, можуть бути розміщені у внутрішньому просторі. Крім того, взаємодія такого подібного до пустотілого корпуса пристрою із симетрично розташованими подібними до консолей тримачами обумовлює те, що похилі або обертальні рухи навколо горизонтальної осі у порівнянні з пластинчастими приладовими знімними блоками зменшуються, що значно полегшує орієнтування контактного пристрою на компонування камерних шин. Однакові подібні до консолей тримачі можуть використовуватися для приладових знімних блоків із приладовими несучими платами різної величини. Від окремого заземлення приладового знімного блоку при монтажі або демонтажі можна відмовитися. Винахід може бути вигідно реалізований таким чином, що стінки приладового знімного блоку разом із приладовою несучою платою утворюють 5 75112 6 коробчастий корпус, який охоплює внутрішній проприладовий знімний блок містить блок контактних стір, і що передбачені два подібних до консолей клем для допоміжних ланцюгів струму і підтримутримачі, які узгоджені з профілем корпуса таким вальний блок контактних клем, підтримувальну чином, що вони направляють приладовий знімний конструкцію, яка має розташовану перед змонтоблок при з'єднанні з компонуванням камерних шин ваними на приладовій несучій платі приладами збоку, а також зверху і знизу. монтажну поверхню для блоку контактних клем. Згаданий коробчастий корпус приладового Це компонування виявилося однаково вигідним знімного блоку може бути переважно виконаний для внутрішнього провідного монтажу приладовотаким чином, що в якості стінок передбачені верхго знімного блоку і зовнішнього продовження відня стінка, задня стінка, а також нижня стінка, які повідних допоміжних ланцюгів струму. Крім того, виконані у вигляді взаємозалежної U-подібної лисназвана підтримувальна конструкція може бути тової деталі, причому задня стінка і верхня стінка виконана у вигляді скоби таких розмірів, що вона мають загальну виїмку для проходження контактможе застосовуватися користувачем приладового ного пристрою. знімного блоку як рукоятка. За рахунок цього можУтворення коробчастого корпуса за допомона уникнути необхідності використання користувагою U-подібної листової деталі і приладової несучем самих фронтальних поверхонь приладів, що чої плати має поряд з можливістю легкого виготознаходяться на приладовій несучій платі, як доповлення цих деталей ту перевагу, що однакові Uміжних засобів для вставлення і витягування приподібні листові деталі можуть комбінуватися з ладового знімного блоку. приладовими несучими платами різної величини. Названа скоба може бути найкраще утворена У такий спосіб можуть бути виготовлені приладові за допомогою двох паралельних, з'єднаних з корзнімні блоки з великими приладами або з великою пусом приладового знімного блоку несучих частин кількістю приладів. і з'єднувальної несучої частини із фронтального У рамках даного винаходу два подібних до боку ковпокової шини, причому блок контактних консолей тримачі можуть бути узгоджені з профіклем містить відповідну для насадження на ковпалем U-подібної листової деталі і можуть мати веркову шину хвостову частину (фіксувальний цоколь хню і нижню відігнуті полки, а також упорне вушко або т.п.). Завдяки тому, що ковпакові шини внаслідля опори приладової несучої плати. В цьому видок їх профілювання мають високу згинальну жорконанні тримачі придатні для розміщення великої сткість, вони добре придатні для прикладення зукількості приладових знімних блоків в одній камері силь при вставленні і звільненні приладового розподільного пристрою з або без взаємного зазознімного блоку. ру. Хоча це було б саме по собі можливо, розтаДоцільно, коли нижня стінка U-подібної листошовувати названу скобу так, щоб вона стояла на вої деталі може мати передню опорну поверхню результуючій осі зусиль вставлення і виймання для накладення приладової несучої плати, у той приладового знімного блоку, проте рекомендуєтьчас як верхня стінка має принаймні одну контрося, щоб скоба була розташована поблизу бічного пору для приладової несучої плати. Опорна повекінця приладового знімного блоку, у той час як на рхня дозволяє встановлювати або, відповідно, протилежному бічному кінці розташований отвір позиціонувати приладову несучу плату і потім для вставлення допоміжного інструмента, передз'єднувати з контропорою. З'єднання можна здійсбаченого для демонтажу приладового знімного нювати переважно рознімно за допомогою болтів блоку. За рахунок цього користувач може вдаватиабо подібних засобів, причому в області опорної ся до допомоги обох рук і тим самим одержувати поверхні можуть бути передбачені засоби, що можливість надійно поводитися також з відносно входять один з одним у зачеплення, наприклад, важкими приладовими знімними блоками. Для цапфи й отвори або шліци. цього допоміжний інструмент може мати захоплюКонтактні пристрої для розподільної системи вальний отвір для просовування однієї руки й обтакого виду є в розпорядженні у різних формах межувальний виступ для обмеження шляху доповиконання. міжного інструмента при від'єднанні приладового У рамках винаходу рекомендується, однак, визнімного блоку від компонування камерних шин. конання з корпусом, що має приблизно форму Тим самим враховується обставина, що при звипрямокутного паралелепіпеда, який має утворені чайному монтажі врівень ліворуч компонування ребрами опорні поверхні для захоплення принайкамерних шин у камерах розподільного пристрою мні двох протилежних країв, що обмежують виїмвідповідно лівий бік приладових знімних блоків ку. Це дозволяє з'єднувати контактний пристрій з знаходиться поблизу лівої стінки камер розподількоробчастим корпусом без особливих кріпильних ного пристрою й елементів каркаса, що там знаходеталей. Необхідним є тільки один фіксатор від дяться. Небезпека ушкодження руки користувача є зміщення вздовж країв стінок, що може здійснював цьому випадку відносно високою. За рахунок тися за допомогою утримувального містка, який виконання у допоміжному інструменті захоплювапринаймні частково закриває виїмку стінок. льного отвору подібно тому, як це робиться в інПри виборі розмірів для звичайного відгалуших відомих інструментах, і обмежувального виження для електродвигуна приладовий знімний ступу така небезпека усувається. Цьому можна блок даного типу має габарити, які дозволяють сприяти ще тим, що відстань між обмежувальним користувачу охоплювати його руками і вставляти в виступом і фронтальним елементом каркаса какамеру розподільного пристрою. Згідно з подальмери розподільного пристрою, що містить прилашим розвитком винаходу обслуговування може довий знімний блок, обмежена ділянкою, необхідбути поліпшене ще більше за рахунок того, що ною для від'єднання приладового знімного блоку 7 75112 8 від компонування камерних шин. подальшому пояснюються за допомогою Фігур 2 і У корпусі приладового знімного блоку може 3. На обох фігурах приладовий знімний блок 10 бути розташоване покриття для захисту клем для представлений окремо від подібних до консолей внутрішніх приєднувальних шин контактних блоків. тримачів 11, за рахунок чого тепер видно, що приКріплення цього покриття для захисту клем можна ладовий знімний блок 10 має коробчастий корпус здійснювати за допомогою стопорних язичків, які 14, утворений з'єднанням приладової несучої плавходять у шліци корпуса. ти 12 на фронтальному боці з верхньою стінкою Варто ще згадати, що застосовані вище поз15, задньою стінкою 16 і нижньою стінкою 17. При начення "зверху", "знизу", "попереду", "позаду", цьому Фігура 3 показує, що названі стінки виконані "збоку" і т.п. стосуються положення використання як одне ціле у вигляді U-подібної листової деталі приладового знімного блоку, якщо користувач зна20, яка разом із приладовою опорною платою 12 ходиться перед компонуванням камерних шин. на фронтальному боці охоплює внутрішній простір Винахід пояснюється в подальшому більш до21. За рахунок загальної виїмки 22 верхньої стінки кладно за допомогою представленого на фігурах 15 і задньої стінки 16 створюється отвір зі зворотприклада виконання. ного боку для вмонтування багатополюсного конФігура 1 показує частину камери розподільнотактного пристрою 23. Останній має відомим чиго пристрою з вертикальними елементами карканом контактні блоки 24 типу кліщів для са, компонуванням камерних шин і зі знімним принасадження на камерні шини компонування камеладовим блоком. рних шин 4 (Фігура 1). Фігура 2 показує в окремому представленні З Фігур 2 і 4 ще видно, що нижня стінка 17, яка приладовий знімний блок, а також два подібних до відноситься до U-подібної листової деталі 20, виконсолей тримачі. конана виступною таким чином, що утворюється На Фігурі 3 приладовий знімний блок згідно з опорна поверхня 25 для накладення приладової Фігурами 1 і 2 показаний зі зворотного боку. Фігура несучої плати 12. Згідно з Фігурою 4 за рахунок 4 показує приладовий знімний блок згідно з попеоднієї або великої кількості виступних униз цапф редніми фігурами у вигляді збоку. 26 приладової несучої плати 12 і відповідних їм Приладовий знімний блок з приладовою несушліців 27 в опорній поверхні 25 забезпечується те, чою платою, збільшеною в порівнянні з прикладом що приладова несуча плата 12 може бути привезгідно з Фігурою 4, показує Фігура 5. дена в передбачене положення відносно UЧастково показана на Фігурі 1 камера 1 розпоподібної листової деталі. Вона лежить тоді на кондільного пристрою містить каркас 2, з якого можна тропорах 30, які вигнуті з верхньої стінки 15. За бачити передній лівий елемент каркаса, а також допомогою болтів 31 приладова несуча плата 12 є вертикальну перегородку 3. Вертикальне компонурознімно з'єднаною з U-подібною листовою деталвання камерних шин 4 має корпус 5 з облицюванлю 20. Це дозволяє заміняти показану на Фігурах ням 6 із фронтального боку, який має рівномірну 1, 2, 3 і 4 приладову несучу плату 12 на велику структуру наскрізних отворів 7 для контактних приприладову несучу плату 32 згідно з Фігурою 5. У строїв. У корпусі 5 відомим чином розміщені вертакий спосіб можна надавати в розпорядження тикальні камерні шини, з якими можуть бути ввеприладовий знімний блок 33 з великими прилададені в контакт контактні блоки, як це ще буде ми або з більш чисельним монтажем. пояснено. Велика кількість камер 1 розподільного Як уже згадано, контактний пристрій 23 прохопристрою може бути розташована відомим чином дить через виїмку 22, яка виконана на верхній стіпоруч одна з одною, щоб утворювати багатокаменці 15 і задній стінці 16. Контактний пристрій має рний розподільний пристрій. Всередині кожної каподібний до прямокутного паралелепіпеда корпус мери згадана перегородка 3 відділяє приладовий 34, постачений по периметру додатковими повервідсік, який містить компонування камерних шин 4 і хнями, які утворені розташованими із зміщенням приладові знімні блоки, від відсіку кабельних приребрами 35. Розміщені в ряд ребра 35 обмежують єднань, який містить кабелі, що ведуть від прилапаз із шириною, яка відповідає товщині задньої дових знімних блоків до споживачів. стінки 16, таким чином, що контактний пристрій На Фігурі 1 далі показаний приладовий знімний захоплюється задньою стінкою 16 із трьох сторін. блок 10, розміщений у симетрично розташованих На верхньому боці корпуса 34, що залишився, наподібних до консолей тримачах 11. При цьому лікладений на верхню стінку 15 і задню стінку 16 вий з цих тримачів 11 закріплений на корпусі 5 відігнутий утримувальний місток 36 входить між компонування камерних шин 4, у той час, як праребрами 35. вий тримач 11 закріплений на торцевій відбортовці Внутрішні сполучні засоби контактного при8 перегородки 3. Внаслідок того, що на корпусі 5 і строю 23 знаходяться у внутрішньому просторі 21. у відбортовці 8, відповідно, як намічено, розташоУ ньому тому повинні прокладатися (для спрований ряд отворів, подібні до консолей тримачі 11 щення представлення не показані) сполучні кабелі можуть бути закріплені в бажаному положенні. до приладів 13. Тому в камері розподільного пристрою можуть Для обох описаних приладових знімних блоків бути розміщені один над одним із взаємним зазо10 і 33 є застосовними згадані подібні до консолей ром або без нього багато приладових знімних блотримачі 11, оскільки вони узгоджені з профілем Uків. Приладовий знімний блок 10 має з фронтальподібної листової деталі 20 і для цього мають верного боку приладову несучу плату 12, на якій хню і нижню відігнуті полки 37. Якщо приладовий знаходяться комутаційні, керуючі і захисні прилади знімний блок 10 або, відповідно, 33 уводять між 13. подібними до консолей тримачами 11, то вже після Подробиці приладового знімного блоку 10 у порівняно короткого шляху досягається ефективне 9 75112 10 введення зверху і знизу, що запобігає перекиданзаважає користувачу, не відбувається. ню приладового знімного блоку 10 або, відповідно, Для підтримки витягування приладового знім33. При цьому, як правило, існує зіткнення між ного блоку 10 або, відповідно, 33 на його правому тримачами 11 і приладовим знімним блоком 10 боці передбачена підтримуюча конструкція 47, яка або, відповідно, 33 у чотирьох місцях, що гарантує одночасно служить для кріплення блоку контактдосить надійне провідне з'єднання з заземленим них клем 52 для допоміжних ланцюгів струму в каркасом камери розподільного пристрою (елеергономічно сприятливому положенні. Для цього мент каркаса 2 і перегородка 3). підтримувальна конструкція 47 складена з двох При подальшому русі приладового знімного несучих частин 50 і фронтальної ковпакової шини блоку 10 або, відповідно, 33 контактні блоки 24 51, на яку насаджується блок контактних клем 52 направляються до прохідних отворів 7 компонуза допомогою звичайного фіксувального цоколя. вання камерних шин 4 і далі приводяться в контакт Як можна бачити, підтримувальна конструкція 47 із камерними шинами. У цілком змонтованому ставиступає за межі приладу 13, який знаходиться під ні приладова несуча плата 12 або, відповідно, 32 нею, настільки, що, з одного боку, є досить місця прилягає до упорних вушок 40 подібних до консодля прокладання проводки допоміжних ланцюгів лей тримачів 11, в яких виконаний отвір 41 для струму і, з іншого боку, ковпакова шина 51 або, приймання кріпильного болта. відповідно остання разом із блоком контактних На Фігурі 1 далі наочно показано, як користуклем 52 може використовуватися як рукоятка. вач може встановити приладовий знімний блок 10 Корпус 14 приладового знімного блоку 10 дає або, відповідно, 33 у задане положення або відповигідну можливість створення захисту від дотику відно видалити його з нього. На лівому боці приприєднувальних шин 54 контактних блоків 24 (Філадового знімного блоку 10 або, відповідно, 33 для гури 4 і 5). Це може здійснюватися за рахунок того, цього може бути насаджений допоміжний інструщо у коробчастому корпусі 14 приладового знімномент 42, який має попереду захоплювальний отвір го блоку 10 розташоване покриття для захисту 43 і обмежувальний виступ 44, а для вставляння у клем 53 приєднувальних шин 54 контактних блоків вхідний отвір 45 на приладовому знімному блоці 24. Це покриття для захисту клем виконано у ви10 або, відповідно, 33 - кінцевий гачок 46. Як можгляді U-подібної деталі з ізолюючої пластмаси, на бачити, обмежувальний виступ 44 віддалений середня паралельна до приладової несучої плати від елемента каркаса 2 на таку відстань, щоб мож12 полиця якої має стопорні язички 55. У верхній на було проходити шлях, необхідний для від'єдстінці 15 і нижній стінці 17 корпуса 14 передбачені нання приладового знімного блоку 10 або, відповішліци для проходження стопорних язичків 55 так, дно, 33 від компонування камерних шин 4. Однак, що покриття для захисту клем 53 може вводитися подальший рух приладового знімного блоку 10 в корпус 14 за рахунок пружної деформації до заабо, відповідно, 33, який при відомих обставинах скакування стопорних язичків 55 у шліци 56. 11 Комп’ютерна верстка Л. Купенко 75112 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Switchgear for power supply of consumers

Назва патенту російською

Распределительное устройство для электроснабжения потребителей

МПК / Мітки

МПК: H02B 1/20

Мітки: система, розподільна, електроенергії, споживачів, енергетична, живлення
