H02K 19/06 — двигуни з обмотками на статорі і безобмоточним ротором з м’якого заліза з перемінним магнітним опором, наприклад індукторні двигуни

Номер патенту: 116118

Опубліковано: 12.02.2018

Автор: Панченко Віктор Іванович

МПК: H02K 19/06, H02K 21/14, H02K 29/06 ...

Мітки: електродвигун, індукторний, вентильний

Формула / Реферат:

Вентильний індукторний електродвигун, що містить корпус з магнітом'якого матеріалу, в якому закріплено статор з двома кільцевими зубчастими пакетами, взаємно зміщеними в осьовому напряму з проміжком між ними і з обмоткою змінного струму в пазах пакетів, кільцеві постійні магніти, намагнічені у радіальному напряму і взаємно зустрічно, ротор з магнітопроводом, сполученим з валом, який відрізняється тим, що кільцеві постійні магніти розміщено...

Номер патенту: 107247

Опубліковано: 25.05.2016

Автори: Шихненко Максим Олегович, Мазуренко Леонід Іванович, Білик Олександр Анатолійович, Бібік Олена Василівна, Клименко Вікторія Григорівна

МПК: H02P 8/12, H02P 6/08, H02K 19/06 ...

Мітки: стабілізації, вала, частоти, спосіб, обертання, двигуна, вентильно-індукторного

Формула / Реферат:

Спосіб стабілізації частоти обертання вала вентильно-індукторного двигуна, що полягає у формуванні струмів у фазній обмотці двигуна шляхом подавання на неї одного імпульсу напруги всередині кожного періоду сигналу датчика положення ротора і введенні для стабілізації частоти обертання допоміжного сигналу такої ж форми, як сигнал датчика положення ротора з заданим періодом та подачею імпульсу напруги на обмотку двигуна всередині кожного...

Номер патенту: 106654

Опубліковано: 25.04.2016

Автор: Савельєв Ігор Миколайович

МПК: H02K 1/12, H02K 19/16, H02K 19/06 ...

Мітки: мотор-генератор-стартер, магнітоелектричний

Формула / Реферат:

1. Магнітоелектричний мотор-генератор-стартер, який містить корпус із немагнітного матеріалу з щонайменше частково розташованою в ньому щонайменше однією індуктивною котушкою, витки якої щонайменше частково охоплюють сердечник, який відрізняється тим, що сердечник сполучений з зовнішньою обоймою щонайменше одного підшипника, внутрішня обойма якого частково сполучена з корпусом, а витки індуктивної котушки розташовані щонайменше частково по...

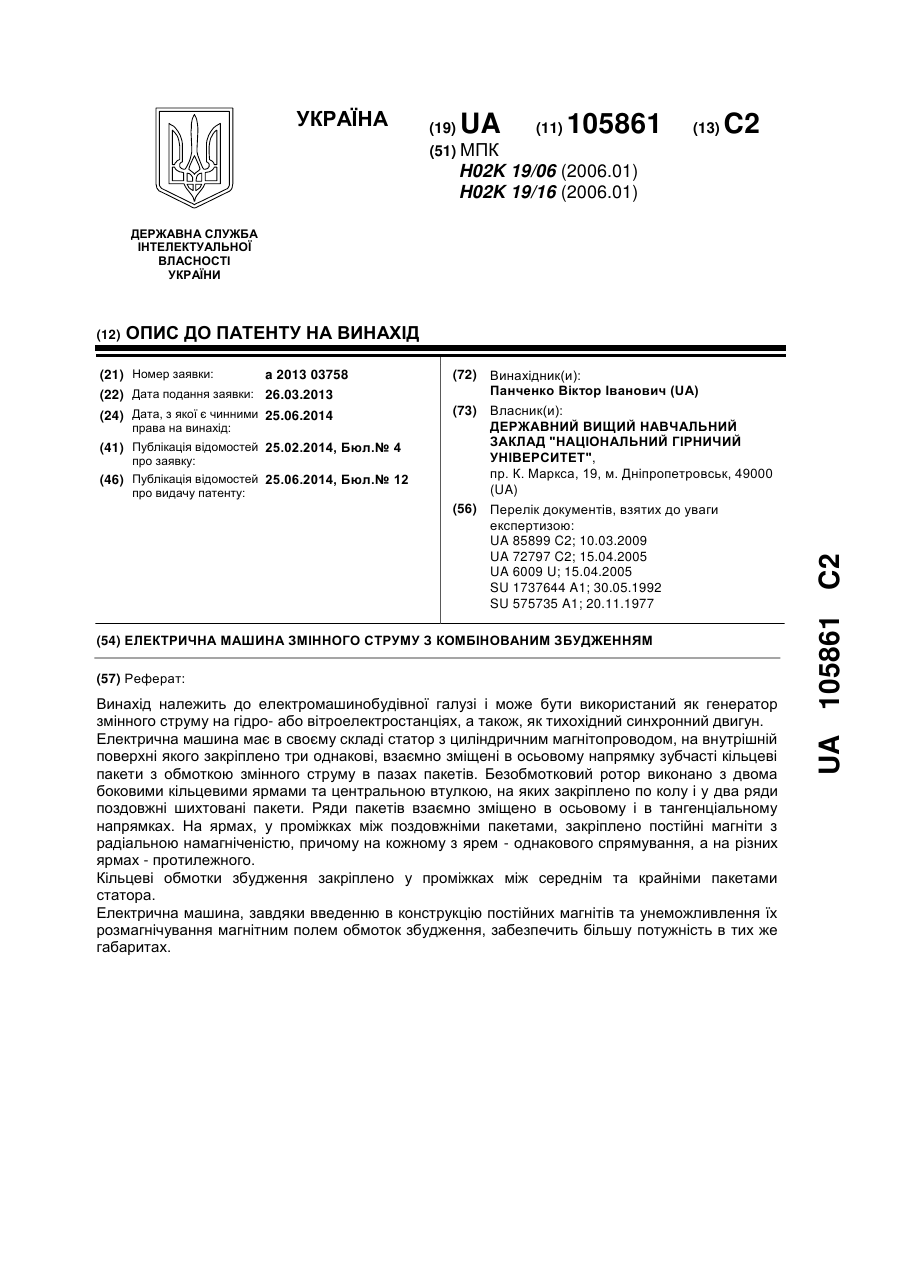

Номер патенту: 105861

Опубліковано: 25.06.2014

Автор: Панченко Віктор Іванович

МПК: H02K 19/16, H02K 19/06

Мітки: комбінованим, струму, електрична, змінного, збудженням, машина

Формула / Реферат:

Електрична машина з комбінованим збудженням, що містить статор з циліндричним магнітопроводом, на внутрішній поверхні якого закріплено три однакові, взаємно зміщені в осьовому напряму, зубчасті кільцеві пакети з обмоткою змінного струму в пазах, безобмотковий ротор з двома, розташованими по колу та взаємно зсунутими в аксіальному і в тангенціальному напрямах, рядами поздовжніх шихтованих пакетів, та дві нерухомі кільцеві обмотки збудження,...

Номер патенту: 102808

Опубліковано: 12.08.2013

Автори: Мелешкін Мирослав Михайлович, Веретюк Сергій Володимирович, Борович Валерій Валерійович

МПК: H02K 19/06, H02K 19/16, H02K 1/12 ...

Мітки: спосіб, електричної, мотор-генератор, енергії, генерування

Формула / Реферат:

1. Мотор-генератор, що включає корпус, статор з обмоткою, магнітопровід статора, ротор-індуктор, який відрізняється тим, що обмотка статора має вісь намотування, розташовану уздовж дуги кола, довжина магнітопроводу статора дорівнює довжині обмотки статора так, що крайні точки магнітопроводу збігаються з крайніми точками обмотки статора, при цьому, довжина обмотки не перевищує довжини півкола, а центральний кут утворений центральними лініями...

Номер патенту: 80158

Опубліковано: 13.05.2013

Автори: Боєв Анатолій Євгенійович, Лужнєв Антон Ігорович, Васильєв Леонід Олександрович, Мнускін Юрій Віталійович

МПК: H02K 19/06, H02K 29/06

Мітки: вентильний, двигун, реактивний

Формула / Реферат:

Вентильний реактивний двигун, що містить електромеханічний перетворювач енергії, силовий напівпровідниковий перетворювач, датчик положення ротора та пристрій керування, який відрізняється тим, що в нього додатково уведені блок конденсаторів і блок діодів, які установлені в силовий напівпровідниковий перетворювач.

Номер патенту: 95429

Опубліковано: 25.07.2011

Автори: Івлєв Анатолій Дмитрович, Яковлєв Олександр Володимирович, Косенков Володимир Данилович, Івлєв Дмитро Анатолійович, Булгар Віктор Васильович

МПК: H02K 29/00, H02K 19/06

Мітки: торцева, бііндукторного, машина, електрична, типу

Формула / Реферат:

Торцева електрична машина бііндукторного типу, що містить статор з радіальними пазами для укладання обмотки якоря, тороїдальну обмотку збудження та дисковий ротор, яка відрізняється тим, що статор виконаний з ряду окремих магнітно не зв'язаних феромагнітних елементів-зубців Ш-подібної форми, що закріплені в немагнітних торцевих щитах та розміщені симетрично відносно трьох рядів феромагнітних полюсів дискового ротора, конструктивно об'єднаних...
