Спосіб стабілізації частоти обертання вала вентильно-індукторного двигуна
Номер патенту: 107247
Опубліковано: 25.05.2016
Автори: Клименко Вікторія Григорівна, Шихненко Максим Олегович, Мазуренко Леонід Іванович, Білик Олександр Анатолійович, Бібік Олена Василівна
Формула / Реферат
Спосіб стабілізації частоти обертання вала вентильно-індукторного двигуна, що полягає у формуванні струмів у фазній обмотці двигуна шляхом подавання на неї одного імпульсу напруги всередині кожного періоду сигналу датчика положення ротора і введенні для стабілізації частоти обертання допоміжного сигналу такої ж форми, як сигнал датчика положення ротора з заданим періодом та подачею імпульсу напруги на обмотку двигуна всередині кожного періоду сигналу датчика положення на інтервалі півперіоду допоміжного сигналу, який відрізняється тим, що датчик положення ротора виставляють з максимально можливим випередженням формування сигналу подачі напруги на фазу двигуна, забезпечуючи максимально можливу частоту обертання, а комутацію напруги на фазу здійснюють із затримкою, величина якої прямо пропорційна до змін частоти обертання, викликаних змінами моменту опору ротора.
Текст

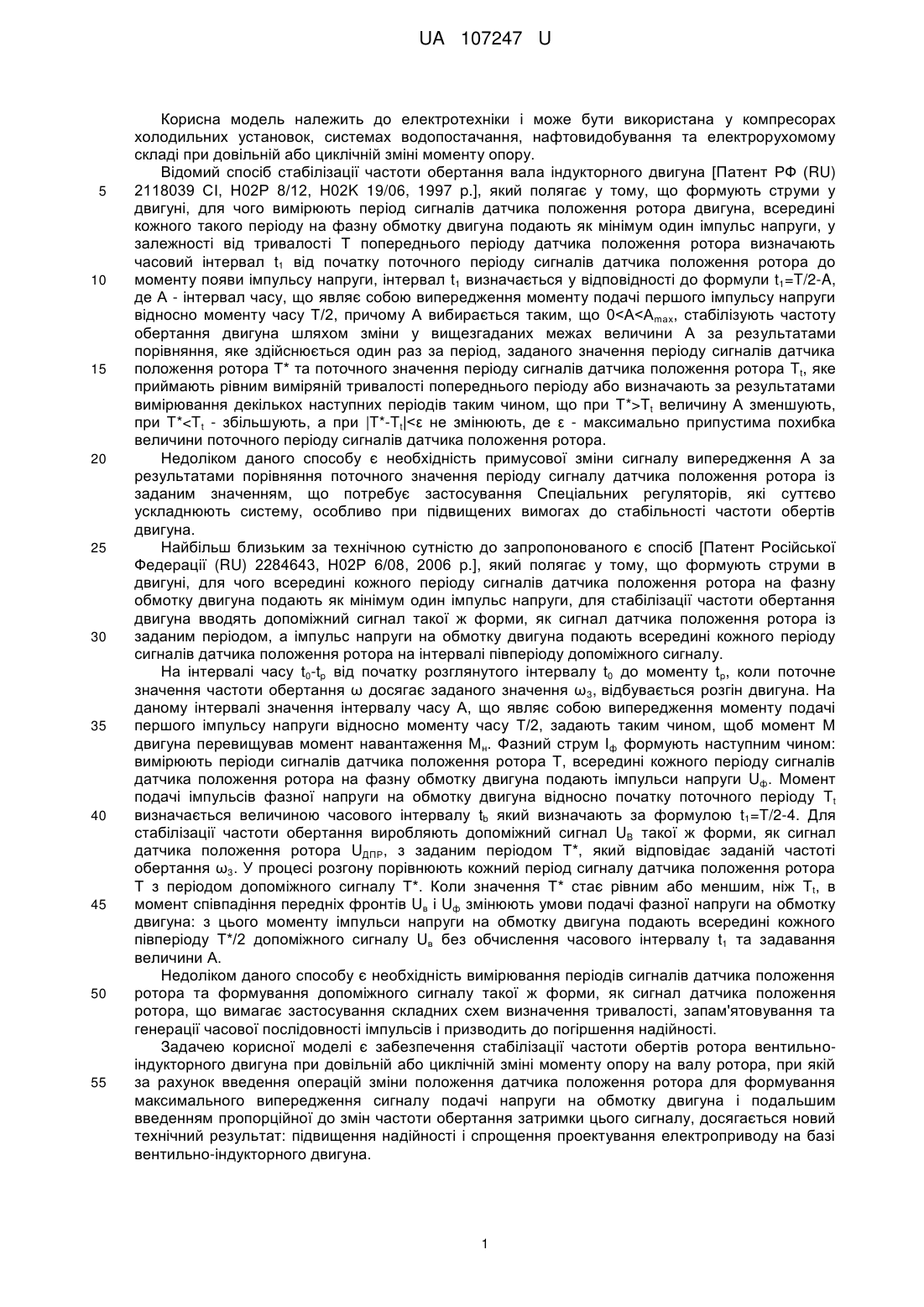

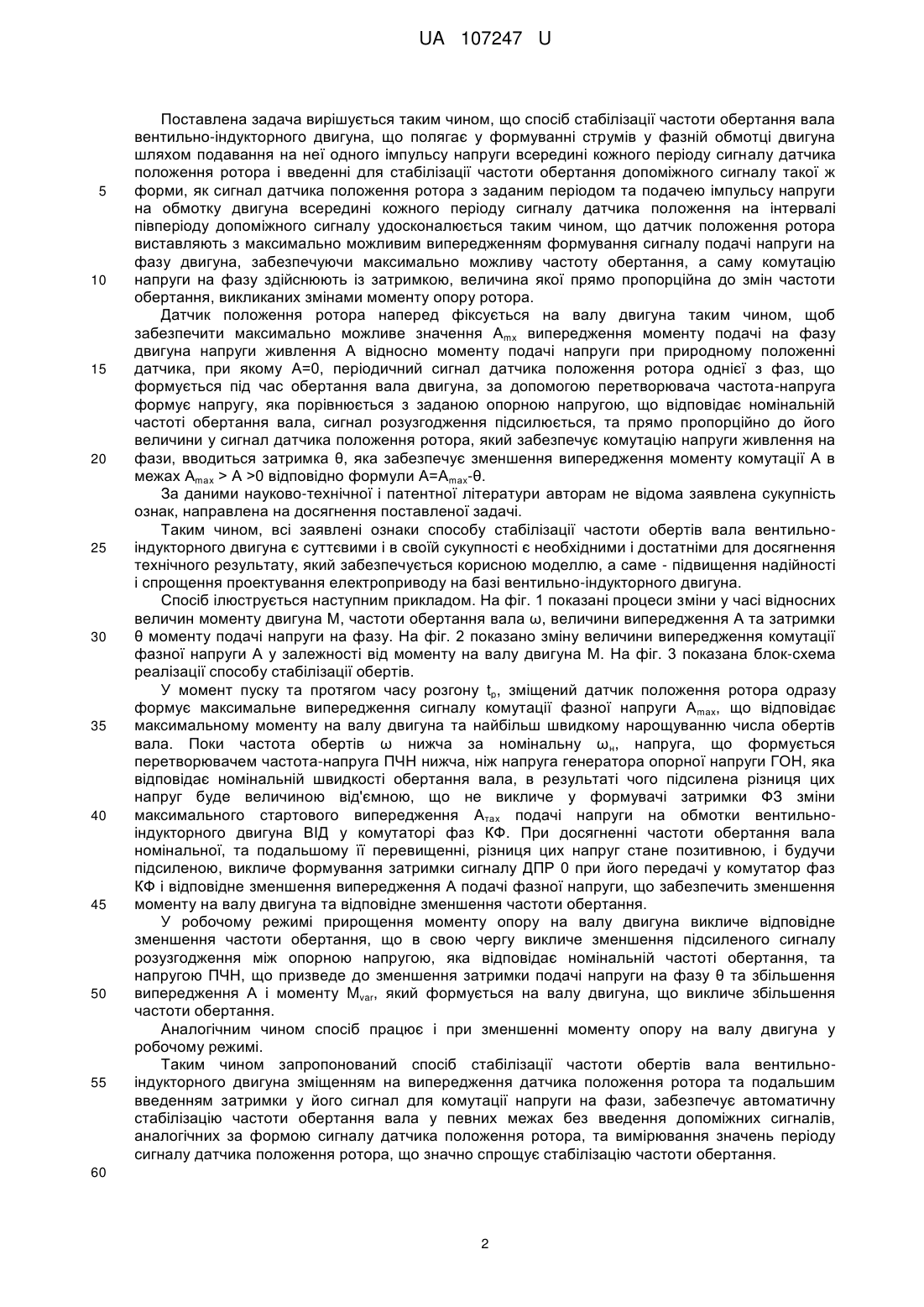

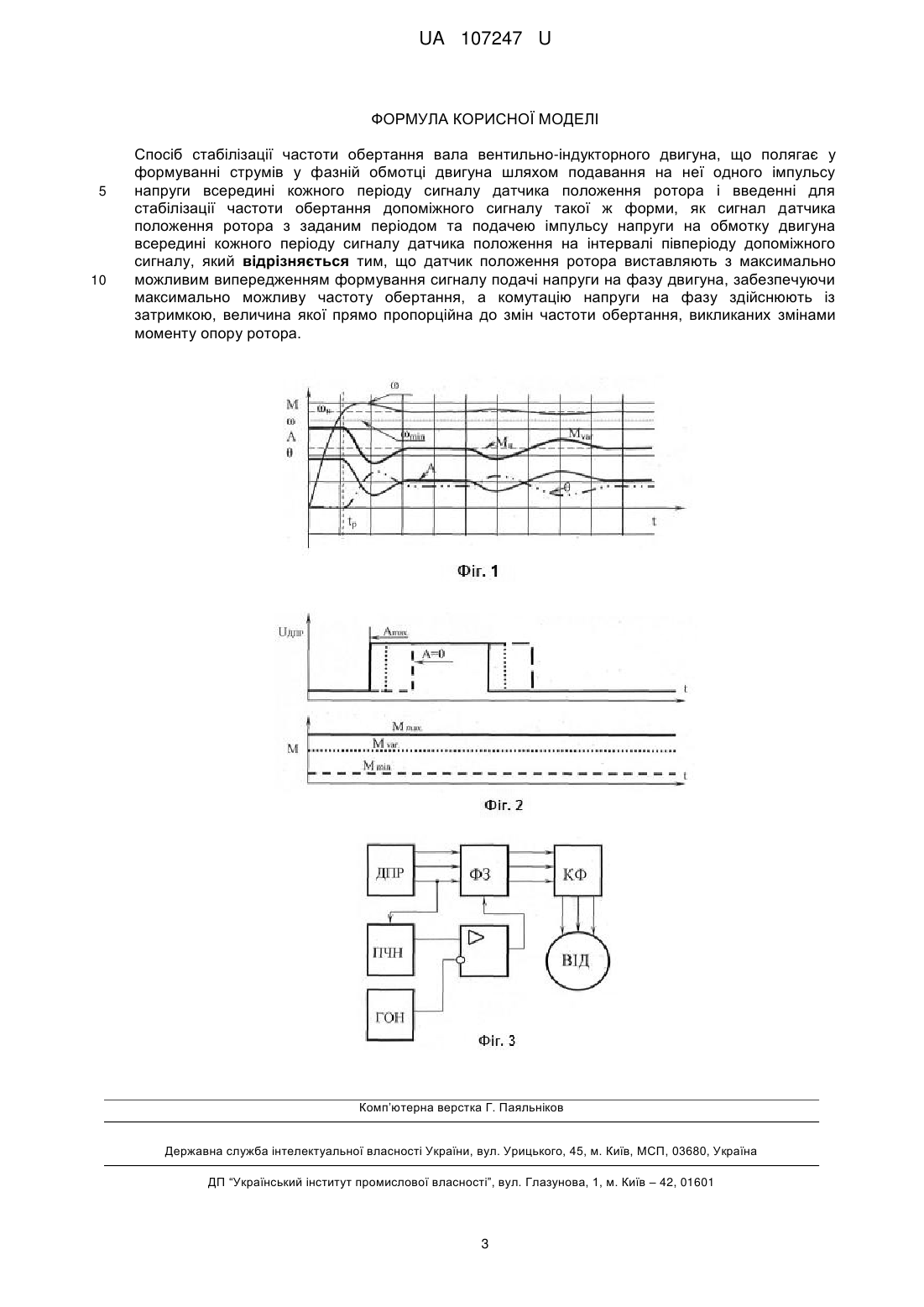

Реферат: Спосіб стабілізації частоти обертання вала вентильно-індукторного двигуна полягає у формуванні струмів у фазній обмотці двигуна шляхом подавання на неї одного імпульсу напруги всередині кожного періоду сигналу датчика положення ротора і введенні для стабілізації частоти обертання допоміжного сигналу такої ж форми, як сигнал датчика положення ротора з заданим періодом та подачею імпульсу напруги на обмотку двигуна всередині кожного періоду сигналу датчика положення на інтервалі півперіоду допоміжного сигналу. Датчик положення ротора виставляють з максимально можливим випередженням формування сигналу подачі напруги на фазу двигуна, забезпечуючи максимально можливу частоту обертання. Комутацію напруги на фазу здійснюють із затримкою, величина якої прямо пропорційна до змін частоти обертання, викликаних змінами моменту опору ротора. UA 107247 U (12) UA 107247 U UA 107247 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки і може бути використана у компресорах холодильних установок, системах водопостачання, нафтовидобування та електрорухомому складі при довільній або циклічній зміні моменту опору. Відомий спосіб стабілізації частоти обертання вала індукторного двигуна [Патент РФ (RU) 2118039 СІ, Н02Р 8/12, Н02K 19/06, 1997 p.], який полягає у тому, що формують струми у двигуні, для чого вимірюють період сигналів датчика положення ротора двигуна, всередині кожного такого періоду на фазну обмотку двигуна подають як мінімум один імпульс напруги, у залежності від тривалості Т попереднього періоду датчика положення ротора визначають часовий інтервал t1 від початку поточного періоду сигналів датчика положення ротора до моменту появи імпульсу напруги, інтервал t1 визначається у відповідності до формули t1=T/2-A, де А - інтервал часу, що являє собою випередження моменту подачі першого імпульсу напруги відносно моменту часу Т/2, причому А вибирається таким, що 0
