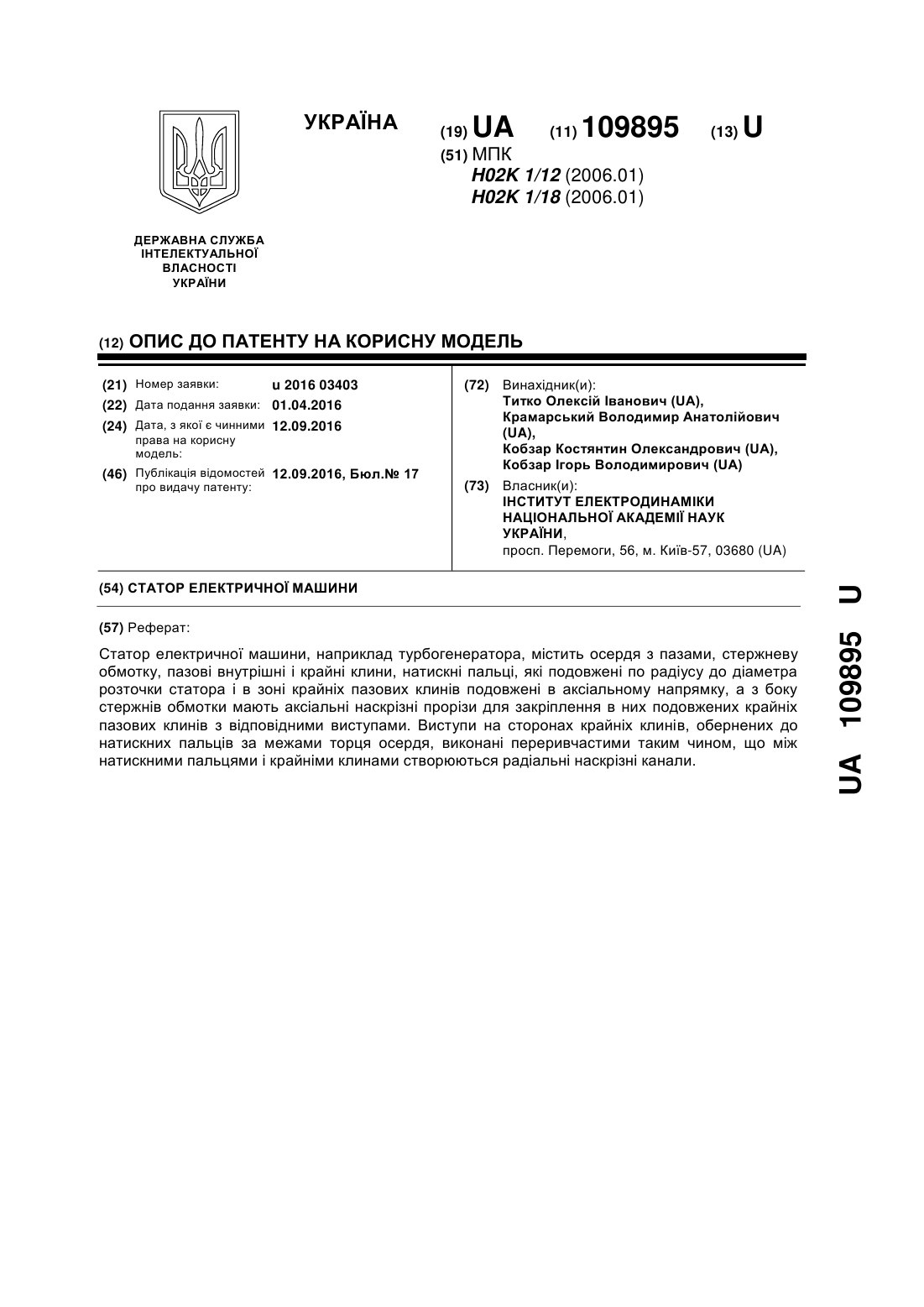

H02K 1/12 — нерухомі частини магнітного ланцюга

Номер патенту: 109895

Опубліковано: 12.09.2016

Автори: Крамарський Володимир Анатолійович, Титко Олексій Іванович, Кобзар Костянтин Олександрович, Кобзар Ігорь Володимирович

МПК: H02K 1/18, H02K 1/12

Мітки: статор, машини, електричної

Формула / Реферат:

Статор електричної машини, наприклад турбогенератора, що містить осердя з пазами; стержневу обмотку; пазові внутрішні і крайні клини; натискні пальці, які подовжені по радіусу до діаметра розточки статора і в зоні крайніх пазових клинів подовжені в аксіальному напрямку, а боку стержнів обмотки мають аксіальні наскрізні прорізи для закріплення в них подовжених крайніх пазових клинів з відповідними виступами, який відрізняється тим, що виступи...

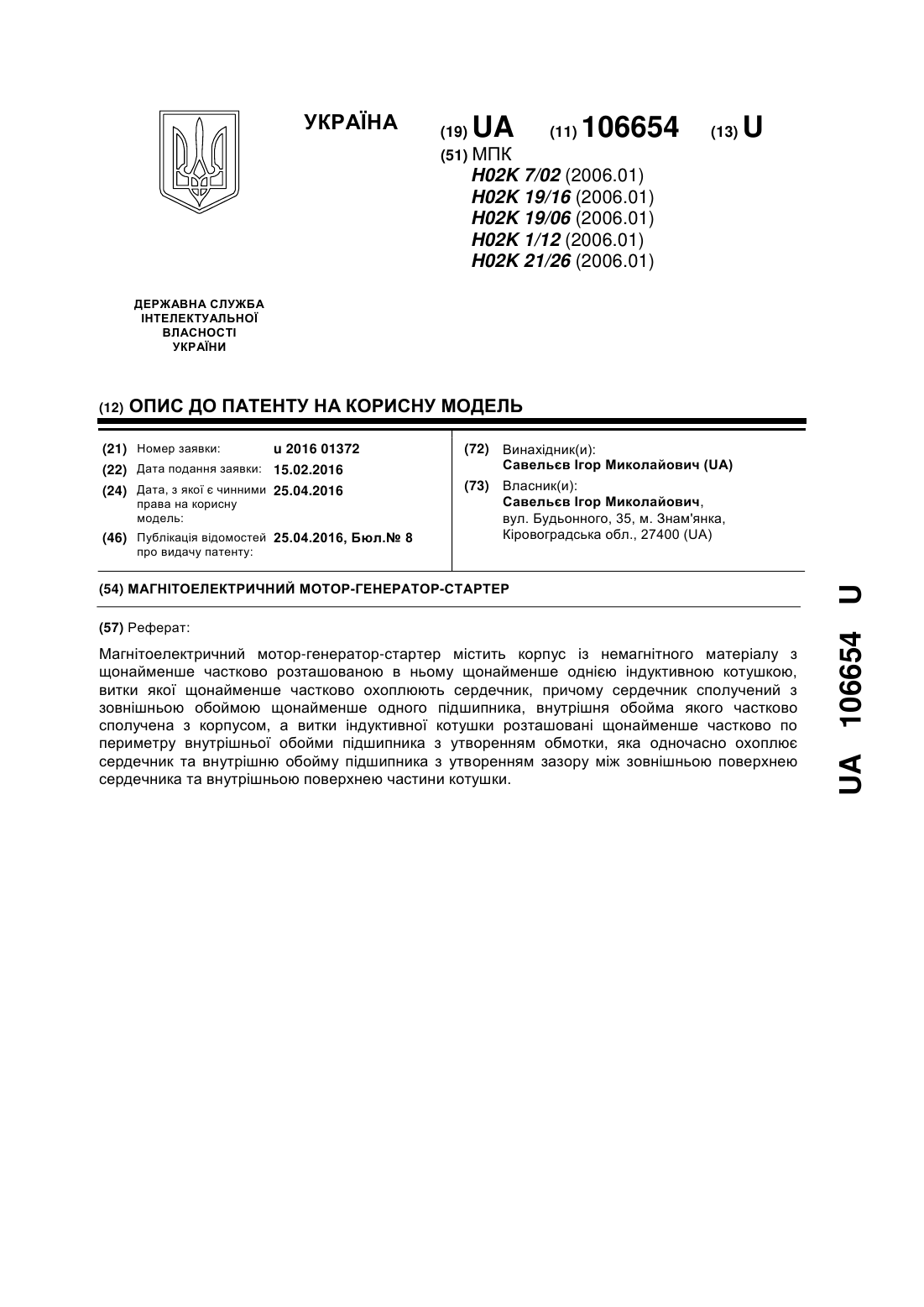

Номер патенту: 106654

Опубліковано: 25.04.2016

Автор: Савельєв Ігор Миколайович

МПК: H02K 1/12, H02K 19/16, H02K 19/06 ...

Мітки: магнітоелектричний, мотор-генератор-стартер

Формула / Реферат:

1. Магнітоелектричний мотор-генератор-стартер, який містить корпус із немагнітного матеріалу з щонайменше частково розташованою в ньому щонайменше однією індуктивною котушкою, витки якої щонайменше частково охоплюють сердечник, який відрізняється тим, що сердечник сполучений з зовнішньою обоймою щонайменше одного підшипника, внутрішня обойма якого частково сполучена з корпусом, а витки індуктивної котушки розташовані щонайменше частково по...

Номер патенту: 104763

Опубліковано: 11.03.2014

Автори: Півняк Геннадій Григорович, Кольцов Ігор Борисович, Панченко Віктор Іванович

МПК: H02K 1/12, H02K 19/16, H02K 19/20 ...

Мітки: машина, електрична

Формула / Реферат:

Електрична машина, що містить статор з двома шихтованими зубчастими пакетами, взаємно зміщеними в осьовому напрямку і напресованими на магнітопровід, обмотку змінного струму в пазах пакетів, нерухому кільцеву обмотку збудження, закріплену між пакетами, та ротор, розміщений зовні статора, з циліндричним якорем, на внутрішній поверхні якого закріплено поперемінно полюси та постійні магніти, яка відрізняється тим, що якір виконано з...

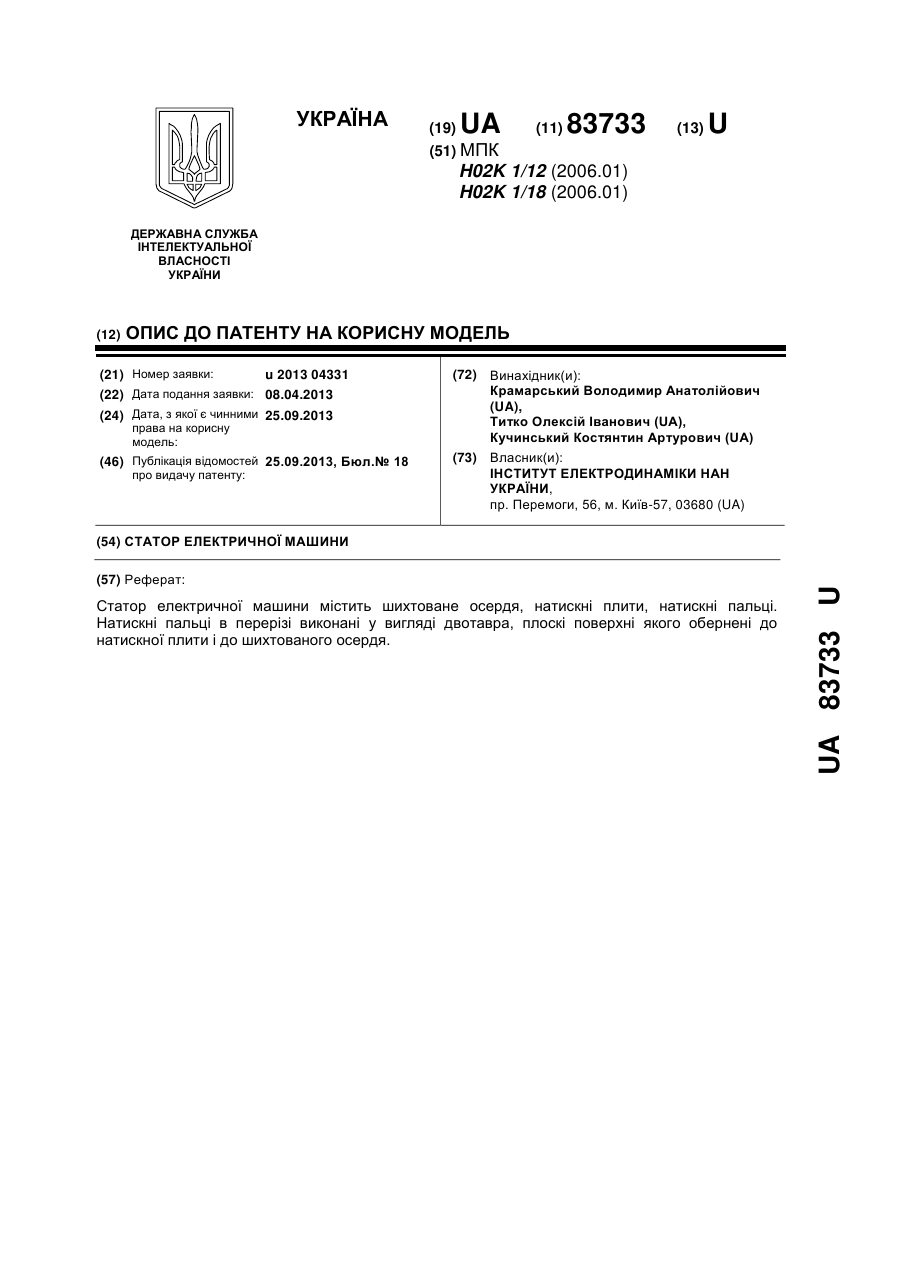

Номер патенту: 83733

Опубліковано: 25.09.2013

Автори: Кучинський Костянтин Артурович, Титко Олексій Іванович, Крамарський Володимир Анатолійович

МПК: H02K 1/18, H02K 1/12

Мітки: статор, електричної, машини

Формула / Реферат:

Статор електричної машини, який містить шихтоване осердя, натискні плити, натискні пальці, який відрізняється тим, що натискні пальці в перерізі виконані у вигляді двотавра, плоскі поверхні якого обернені до натискної плити і до шихтованого осердя.

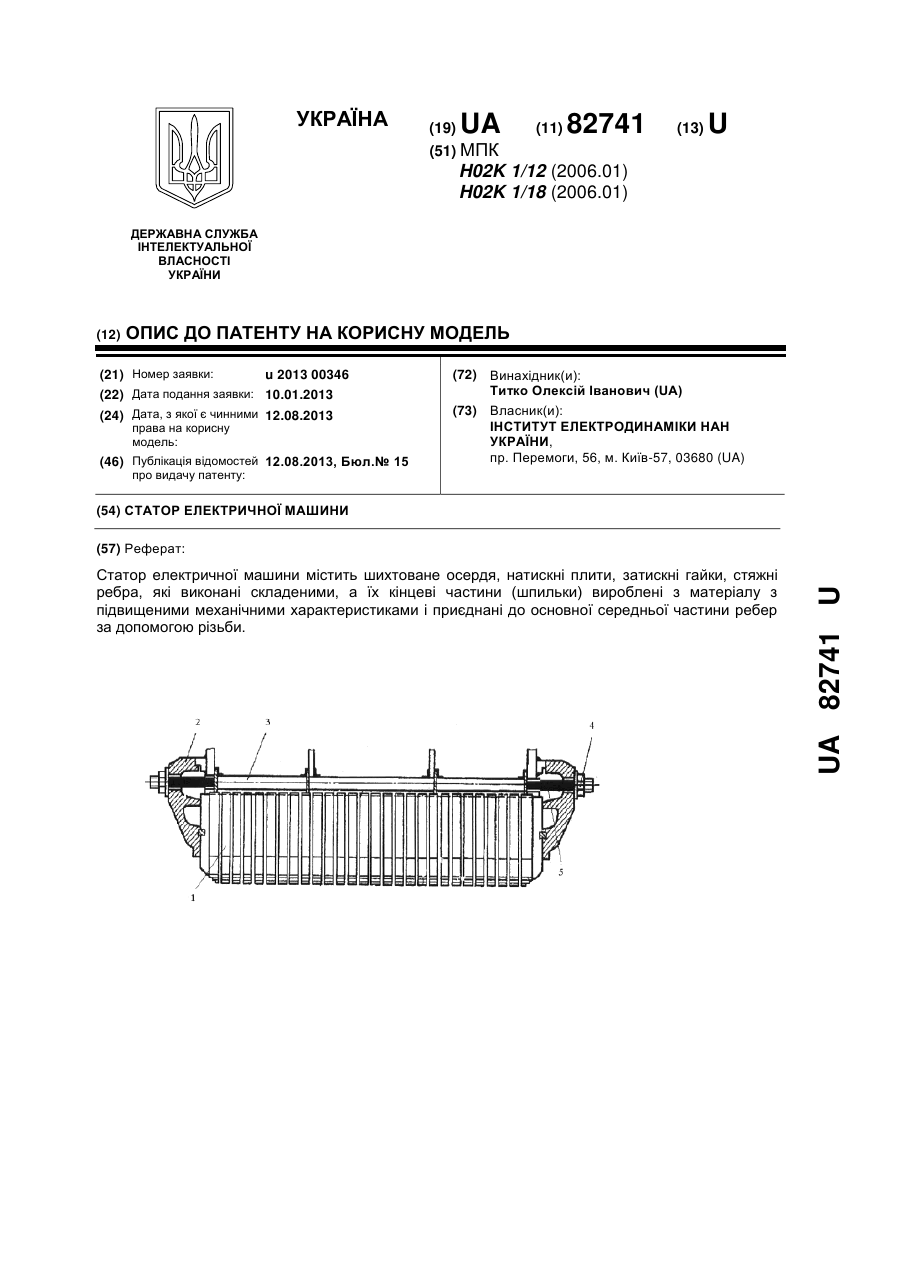

Номер патенту: 82741

Опубліковано: 12.08.2013

Автор: Титко Олексій Іванович

МПК: H02K 1/18, H02K 1/12

Мітки: статор, машини, електричної

Формула / Реферат:

Статор електричної машини, який містить шихтоване осердя, натискні плити, затискні гайки, стяжні ребра, який відрізняється тим, що стяжні ребра виконані складеними, а їх кінцеві частини (шпильки) вироблені з матеріалу з підвищеними механічними характеристиками і приєднані до основної середньої частини ребер за допомогою різьби.

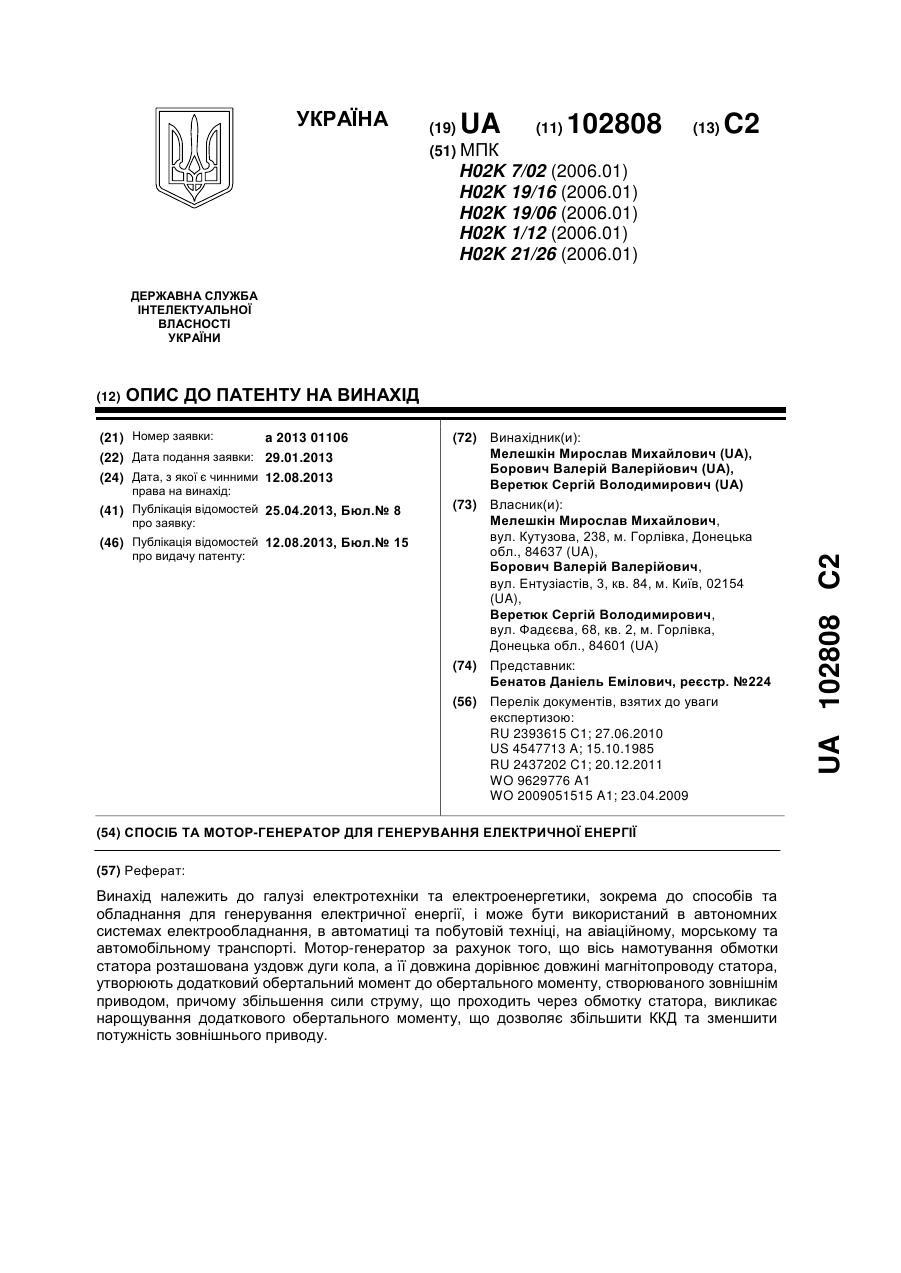

Номер патенту: 102808

Опубліковано: 12.08.2013

Автори: Мелешкін Мирослав Михайлович, Веретюк Сергій Володимирович, Борович Валерій Валерійович

МПК: H02K 19/06, H02K 19/16, H02K 1/12 ...

Мітки: спосіб, генерування, електричної, енергії, мотор-генератор

Формула / Реферат:

1. Мотор-генератор, що включає корпус, статор з обмоткою, магнітопровід статора, ротор-індуктор, який відрізняється тим, що обмотка статора має вісь намотування, розташовану уздовж дуги кола, довжина магнітопроводу статора дорівнює довжині обмотки статора так, що крайні точки магнітопроводу збігаються з крайніми точками обмотки статора, при цьому, довжина обмотки не перевищує довжини півкола, а центральний кут утворений центральними лініями...

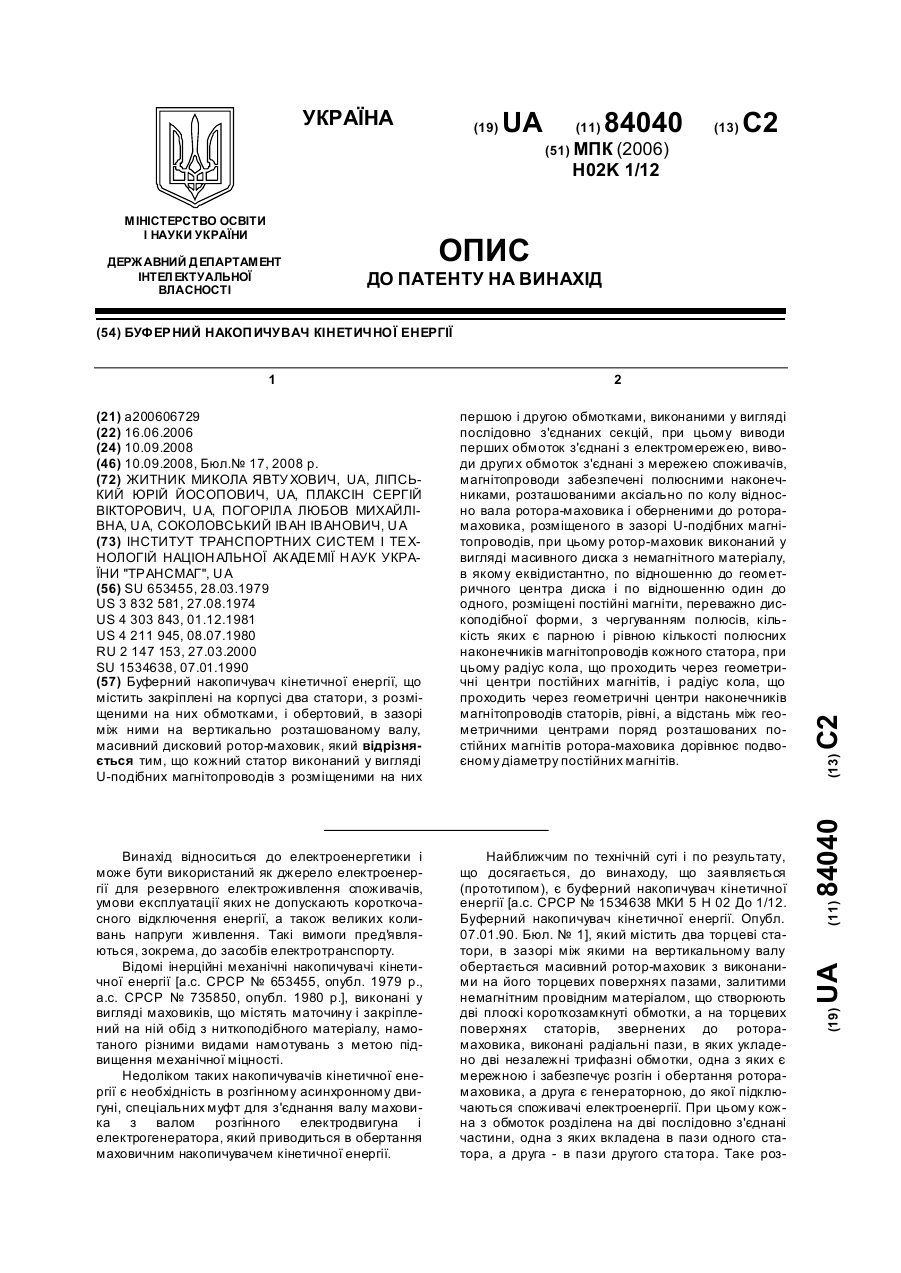

Номер патенту: 84040

Опубліковано: 10.09.2008

Автори: Плаксін Сергій Вікторович, Ліпський Юрій Йосопович, Соколовський Іван Івановіч, Погоріла Любов Михайлівна, Житник Микола Явтухович

МПК: H02K 1/12

Мітки: кінетичної, енергії, буферний, накопичувач

Формула / Реферат:

Буферний накопичувач кінетичної енергії, що містить закріплені на корпусі два статори, з розміщеними на них обмотками, і обертовий, в зазорі між ними на вертикально розташованому валу, масивний дисковий ротор-маховик, який відрізняється тим, що кожний статор виконаний у вигляді U-подібних магнітопроводів з розміщеними на них першою і другою обмотками, виконаними у вигляді послідовно з'єднаних секцій, при цьому виводи перших обмоток з'єднані з...

Номер патенту: 977

Опубліковано: 16.07.2001

Автори: Кузьмін Віктор Володимирович, Кобзар Костянтин Олександрович

МПК: H02K 1/12

Мітки: машини, статор, електричної

Формула / Реферат:

1. Статор електричної машини, який має обмотку і шихтований із листів у пакети сердечник із пазами для цієї обмотки радіальні та розташовані в пазах аксіальні вентиляційні канали, який відрізняється тим, що останні утворені за рахунок зазору між обмоткою та однією з бокових поверхонь паза, при цьому сторона розташування зазору в пазах чергується в осьовому напрямі по пакетах  сердечника статора.2. Статор по п. 1, який відрізняється...

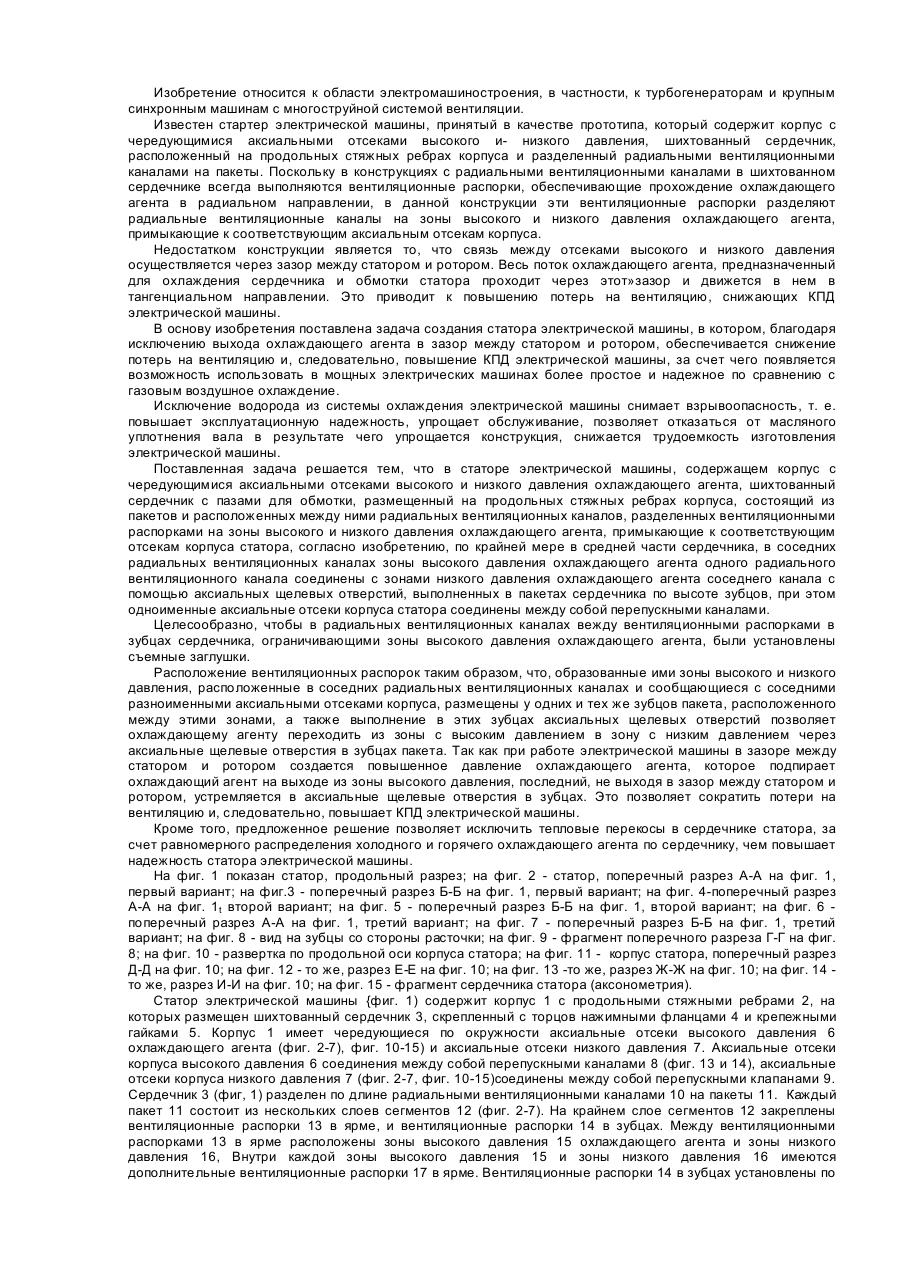

Номер патенту: 19022

Опубліковано: 25.12.1997

Автори: Кузьмін Віктор Володимирович, Ракогон Володимир Григорович, Новіков Яків Михайлович, Пенськой Віталій Федорович

МПК: H02K 1/12, H02K 9/02

Мітки: машини, статор, електричної

Формула / Реферат:

1. Статор электрической машины, содержащий корпус с чередующимися аксиальными отсеками высокого и низкого давления охлаждающего агента, шихтованный сердечник с пазами для обмотки, размещенный на продольных стяжных ребрах корпуса, состоящий из пакетов и расположенных между ними радиальных вентиляционных каналов, разделенных вентиляционными распорками на зоны высокого и низкого давления охлаждающего агента, примыкающие к соответствующим отсекам...

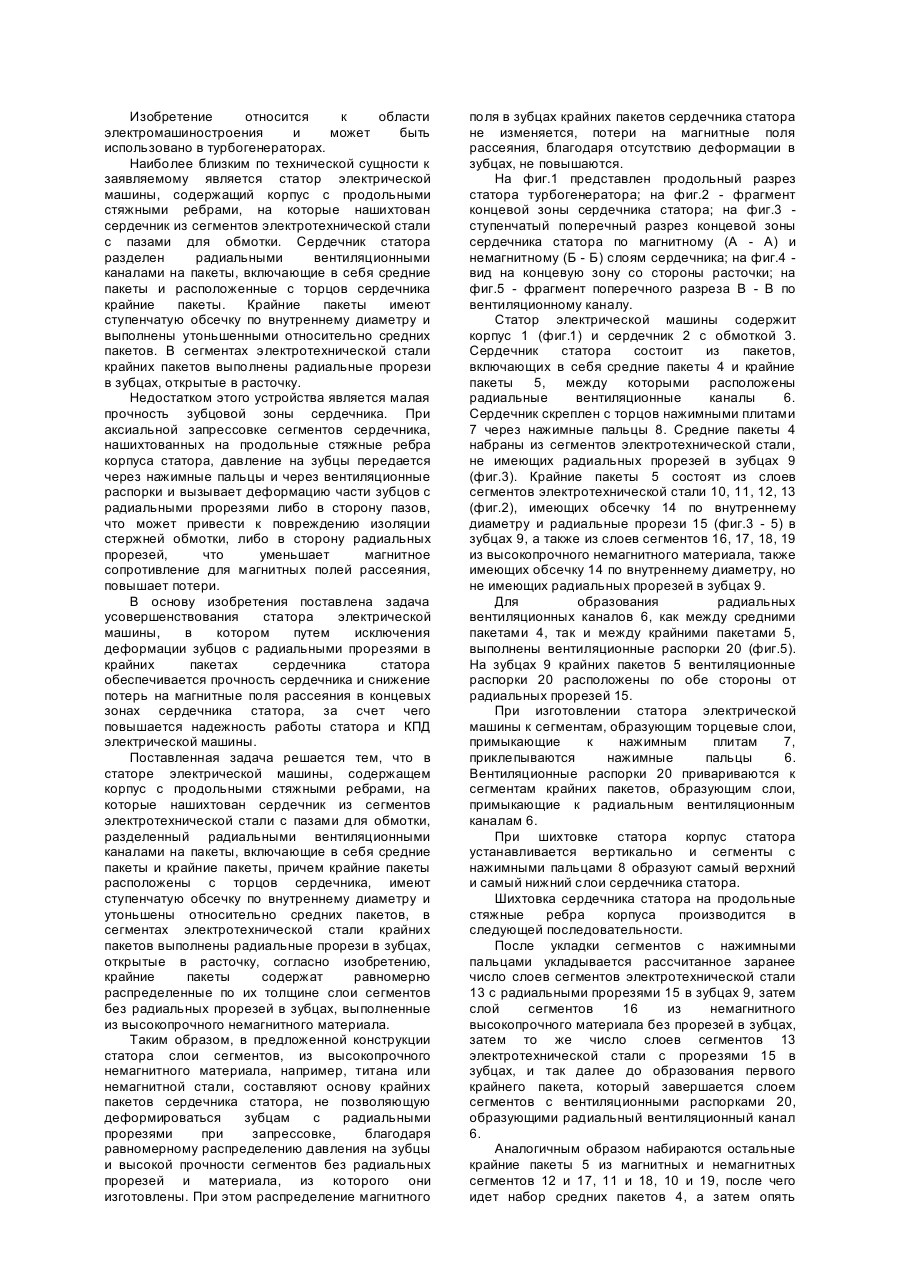

Номер патенту: 15783

Опубліковано: 30.06.1997

Автори: Черемісов Іван Якович, Ракогон Володимир Григорович, Новіков Яків Михайлович, Пенськой Віталій Федорович, Кузьмін Віктор Володимирович

МПК: H02K 1/12

Мітки: машини, електричної, статор

Формула / Реферат:

Статор электрической машины, содержащий корпус с продольными стяжными ребрами, на которые нашихтован сердечник из сегментов электротехнической стали с пазами для обмотки, разделенный радиальными вентиляционными каналами на пакеты, включающие в себя средние пакеты и крайние пакеты, причем крайние пакеты расположены с торцов сердечника, имеют ступенчатую обсечку по внутреннему диаметру и утоньшены относительно средних пакетов, в сегментах...

Номер патенту: 9805

Опубліковано: 30.09.1996

Автор: Дибан Юрій Євгенович

МПК: H02K 1/12, H02K 9/04

Мітки: машини, електричної, статор

Формула / Реферат:

(57) 1. Статор электрической машины, содержащий обмотку, шихтованный сердечник с вентиляционными каналами, образованными радиальными распорками между пакетами, вентиляционные элементы, установленные в радиальных каналах, отличающийся тем, что вентиляционные элементы выполнены в виде обтекаемых тел цилиндрической формы, жестко закрепленных между радиальными распорками и расположенных на их продольной оси симметрии с продольным шагом между...

Номер патенту: 7670

Опубліковано: 26.12.1995

Автори: Поршнев Юрій Васильович, Волох Валентин Яковлевич, Куцин Микола Андрійович, Конохов Микола Миколайович, Збарський Леонід Олександрович

МПК: H02K 1/12

Мітки: машина, охолодженням, електрична, повітряним

Формула / Реферат:

1. Электрическая машина с воздушным ох­лаждением по авт. св. № 653683, отличающаяся тем, что, с целью повышения эффективности ох­лаждения при радиально-согласной вентиляции, в крайних частях пакетов магнитопровода, содержа­щих щелевидные полости, зубцы выполнены с меньшей длиной, чем в остальных пакетах магни­топровода, и с образованием в зоне коронок зубцов поперечной полости, соединяющей со стороны воздушного зазора щелевидные полости,...

Номер патенту: 7669

Опубліковано: 26.12.1995

Автори: Збарський Леонід Олександрович, Волох Валентин Яковлевич, Поршнев Юрій Васильович

МПК: H02K 9/04, H02K 1/12

Мітки: статор, електричної, машини

Формула / Реферат:

1. Статор электрической машины с радиально согласной вентиляцией, содержащий сердеч­ник, состоящий из шихтованных пакетов, разделен­ных радиальными каналами, на стенках которых по концентрическим окружностям расположены вы­ступающие в радиальный канал турбулизаторы, от­личающийся тем, что, с целью повышения эффективности охлаждения, последние выполнены в виде отдельных секторов, преимущественно трапе­цеидальной формы, наружная часть каждого...
