Вітрогенератор торцевої конструкції

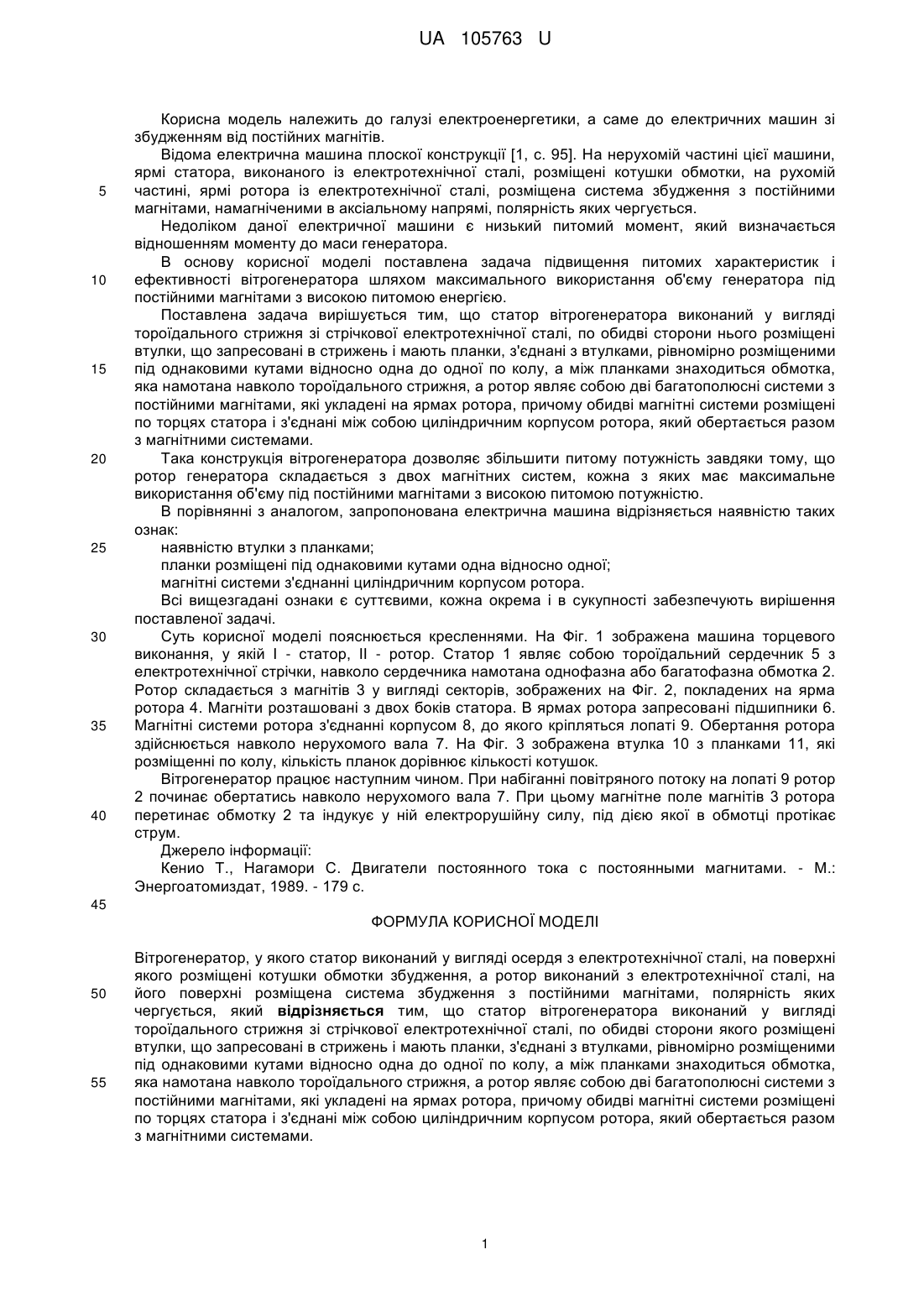

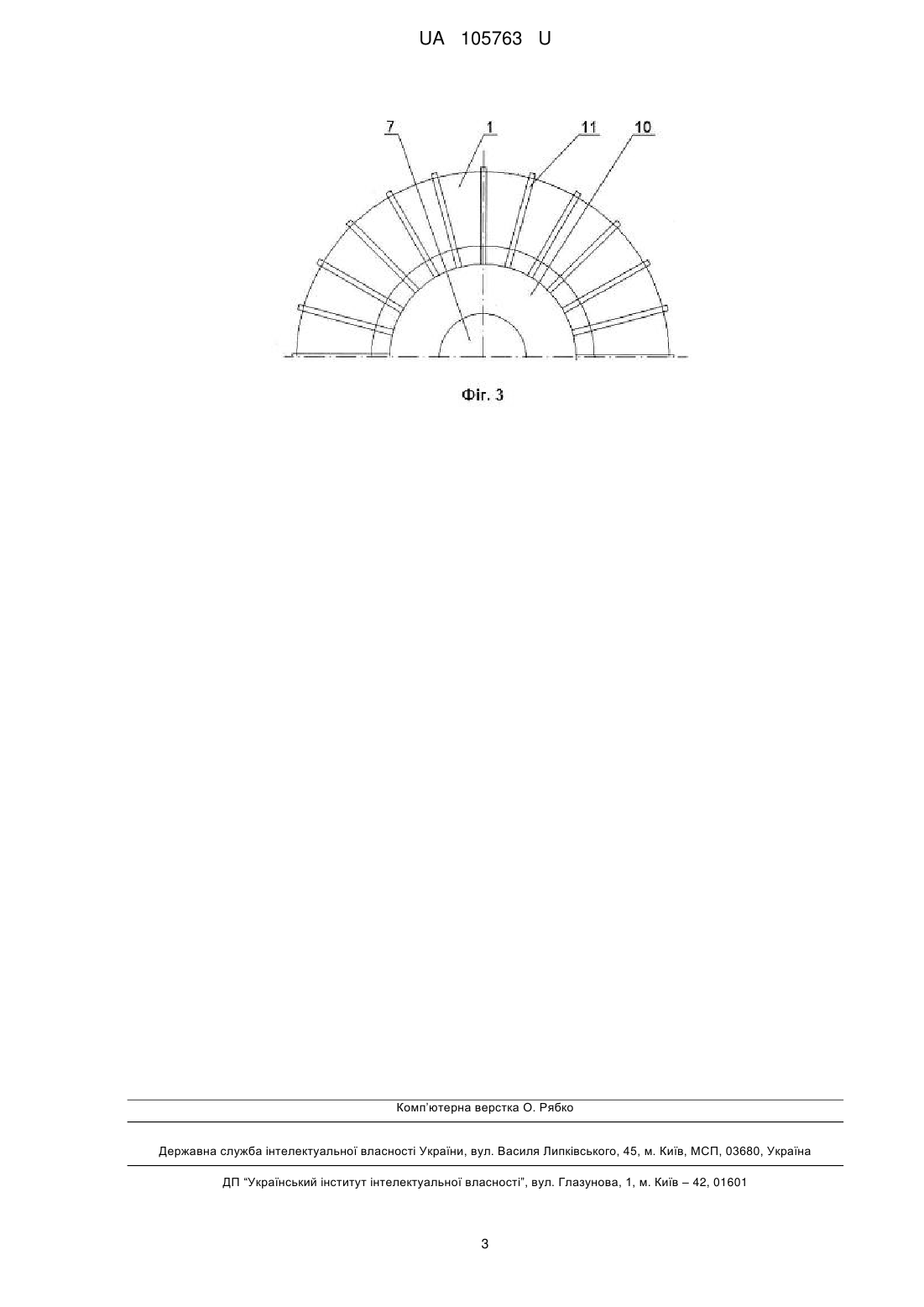

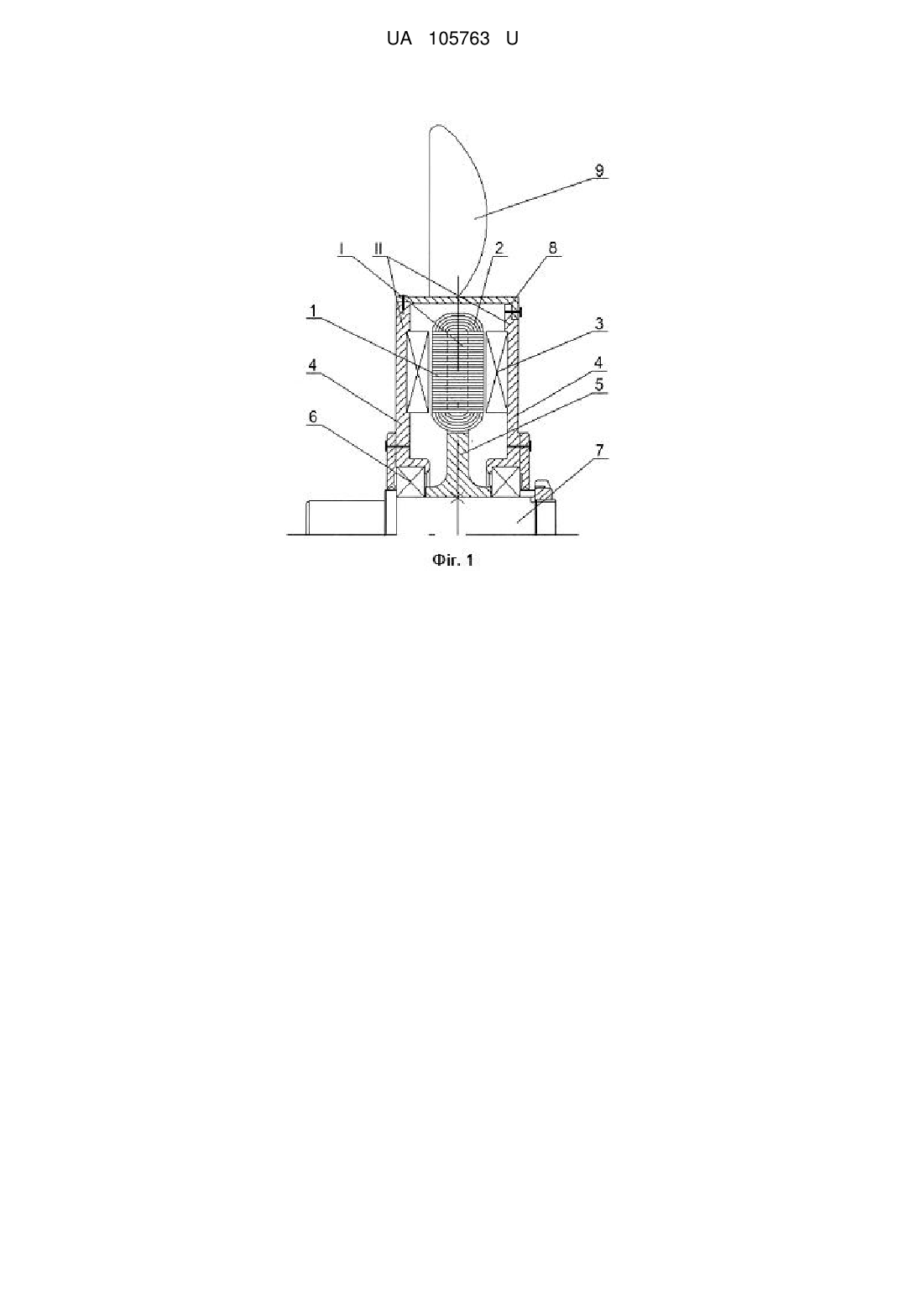

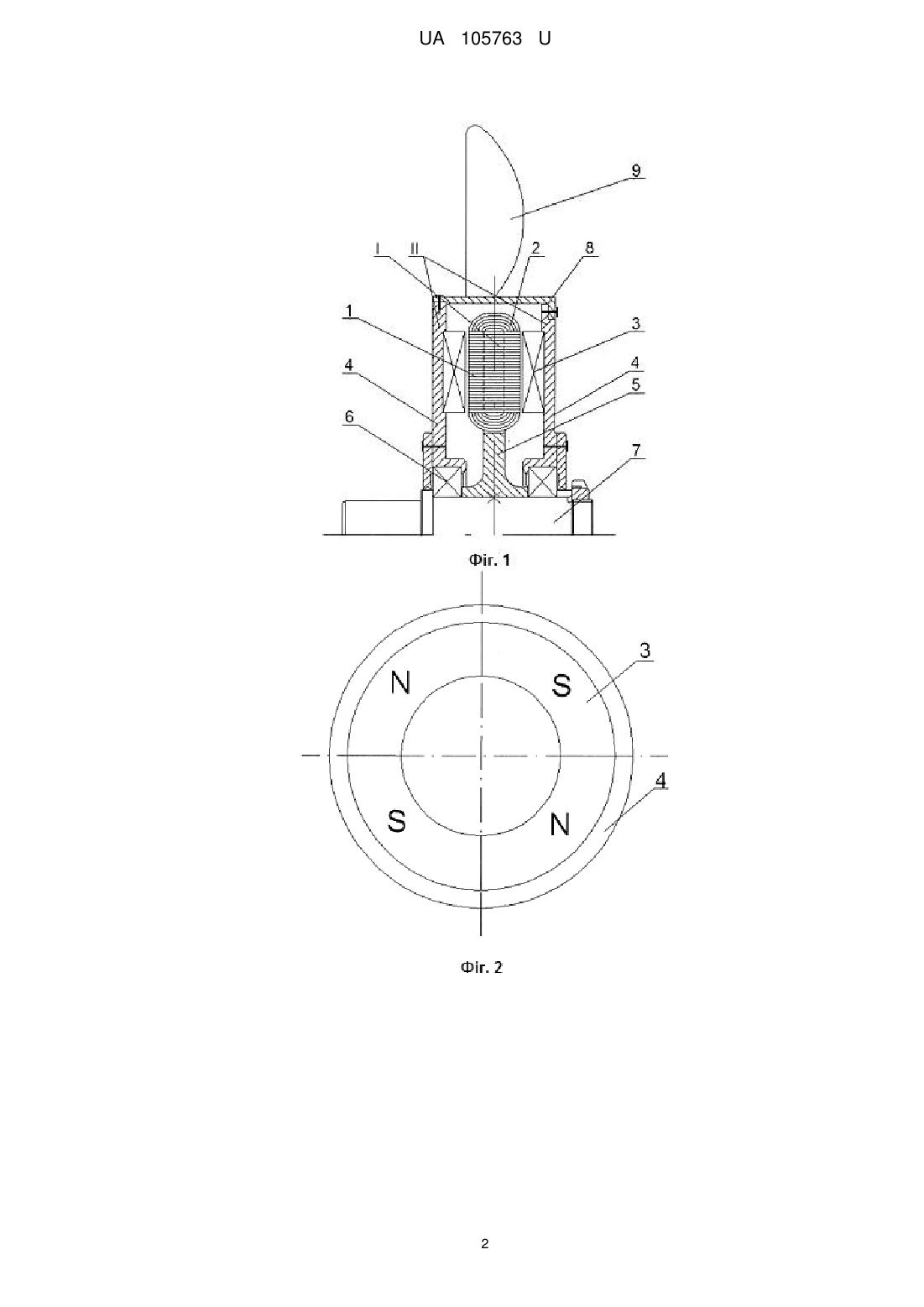

Реферат: Вітрогенератор, у якого статор виконаний у вигляді осердя з електротехнічної сталі, на поверхні якого розміщені котушки обмотки збудження, а ротор виконаний з електротехнічної сталі, і на його поверхні розміщена система збудження з постійними магнітами, полярність яких чергується. Статор вітрогенератора виконаний у вигляді тороїдального стрижня зі стрічкової електротехнічної сталі, по обидві сторони якого розміщені втулки, що запресовані в стрижень і мають планки, з'єднані з втулками, рівномірно розміщеними під однаковими кутами відносно одна до одної по колу. Між планками знаходиться обмотка, що намотана навколо тороїдального стрижня, а ротор являє собою дві багатополюсні системи з постійними магнітами, які укладені на ярмах ротора, причому обидві магнітні системи розміщені по торцях статора і з'єднані між собою циліндричним корпусом ротора, який обертається разом з магнітними системами. UA 105763 U (12) UA 105763 U UA 105763 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі електроенергетики, а саме до електричних машин зі збудженням від постійних магнітів. Відома електрична машина плоскої конструкції [1, с. 95]. На нерухомій частині цієї машини, ярмі статора, виконаного із електротехнічної сталі, розміщені котушки обмотки, на рухомій частині, ярмі ротора із електротехнічної сталі, розміщена система збудження з постійними магнітами, намагніченими в аксіальному напрямі, полярність яких чергується. Недоліком даної електричної машини є низький питомий момент, який визначається відношенням моменту до маси генератора. В основу корисної моделі поставлена задача підвищення питомих характеристик і ефективності вітрогенератора шляхом максимального використання об'єму генератора під постійними магнітами з високою питомою енергією. Поставлена задача вирішується тим, що статор вітрогенератора виконаний у вигляді тороїдального стрижня зі стрічкової електротехнічної сталі, по обидві сторони нього розміщені втулки, що запресовані в стрижень і мають планки, з'єднані з втулками, рівномірно розміщеними під однаковими кутами відносно одна до одної по колу, а між планками знаходиться обмотка, яка намотана навколо тороїдального стрижня, а ротор являє собою дві багатополюсні системи з постійними магнітами, які укладені на ярмах ротора, причому обидві магнітні системи розміщені по торцях статора і з'єднані між собою циліндричним корпусом ротора, який обертається разом з магнітними системами. Така конструкція вітрогенератора дозволяє збільшити питому потужність завдяки тому, що ротор генератора складається з двох магнітних систем, кожна з яких має максимальне використання об'єму під постійними магнітами з високою питомою потужністю. В порівнянні з аналогом, запропонована електрична машина відрізняється наявністю таких ознак: наявністю втулки з планками; планки розміщені під однаковими кутами одна відносно одної; магнітні системи з'єднанні циліндричним корпусом ротора. Всі вищезгадані ознаки є суттєвими, кожна окрема і в сукупності забезпечують вирішення поставленої задачі. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 зображена машина торцевого виконання, у якій І - статор, II - ротор. Статор 1 являє собою тороїдальний сердечник 5 з електротехнічної стрічки, навколо сердечника намотана однофазна або багатофазна обмотка 2. Ротор складається з магнітів 3 у вигляді секторів, зображених на Фіг. 2, покладених на ярма ротора 4. Магніти розташовані з двох боків статора. В ярмах ротора запресовані підшипники 6. Магнітні системи ротора з'єднанні корпусом 8, до якого кріпляться лопаті 9. Обертання ротора здійснюється навколо нерухомого вала 7. На Фіг. 3 зображена втулка 10 з планками 11, які розміщенні по колу, кількість планок дорівнює кількості котушок. Вітрогенератор працює наступним чином. При набіганні повітряного потоку на лопаті 9 ротор 2 починає обертатись навколо нерухомого вала 7. При цьому магнітне поле магнітів 3 ротора перетинає обмотку 2 та індукує у ній електрорушійну силу, під дією якої в обмотці протікає струм. Джерело інформації: Кенио Т., Нагамори С. Двигатели постоянного тока с постоянными магнитами. - М.: Энергоатомиздат, 1989. - 179 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Вітрогенератор, у якого статор виконаний у вигляді осердя з електротехнічної сталі, на поверхні якого розміщені котушки обмотки збудження, а ротор виконаний з електротехнічної сталі, на його поверхні розміщена система збудження з постійними магнітами, полярність яких чергується, який відрізняється тим, що статор вітрогенератора виконаний у вигляді тороїдального стрижня зі стрічкової електротехнічної сталі, по обидві сторони якого розміщені втулки, що запресовані в стрижень і мають планки, з'єднані з втулками, рівномірно розміщеними під однаковими кутами відносно одна до одної по колу, а між планками знаходиться обмотка, яка намотана навколо тороїдального стрижня, а ротор являє собою дві багатополюсні системи з постійними магнітами, які укладені на ярмах ротора, причому обидві магнітні системи розміщені по торцях статора і з'єднані між собою циліндричним корпусом ротора, який обертається разом з магнітними системами. 1 UA 105763 U 2 UA 105763 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
