H02K 31/00 — Уніполярні двигуни або генератори, тобто машини постійного струму з барабанними або дисковими якорями і безперервним струмознімання

Номер патенту: 111192

Опубліковано: 11.04.2016

Автор: Конфршт Вацлав

МПК: H02K 21/00, H02K 1/00, H02K 1/27 ...

Мітки: постійного, струму, електродвигун

Формула / Реферат:

1. Електродвигун постійного струму, який відрізняється тим, що оснащений першим основним елементом (1), виготовленим з магнітопровідного матеріалу, і включає в себе систему постійних магнітів (3) однополюсної та, відносно осі обертання електродвигуна, радіальної орієнтації, а також забезпечений другим основним елементом (2), виготовленим з магнітонепровідного матеріалу з принаймні однією котушкою (4) з виходами для під'єднання до джерела...

Номер патенту: 110636

Опубліковано: 25.01.2016

Автор: Білий Леонід Адамович

МПК: H02K 31/02, H02K 31/00, H02K 41/035 ...

Мітки: електромеханічний, каскад, безконтактна, машина, уніполярна, машин

Формула / Реферат:

1. Безконтактна уніполярна машина містить у своєму складі подвійний якір і ротор, розділені повітряними проміжками, яка відрізняється тим, що ротор, посаджений на обертовий вал, складається з двох жорстко закріплених зовнішнього та внутрішнього циліндрів, розділених по поперечній осі симетрії немагнітним кільцем для створення повітряного проміжку, причому циліндри виготовлені або порожнистими постійними магнітами з оберненими до якоря парами...

Номер патенту: 94032

Опубліковано: 27.10.2014

Автори: Кутковецький Валентин Якович, Турти Марина Валентинівна

МПК: H02K 31/00

Мітки: уніполярний, генератор, барабанний

Формула / Реферат:

Уніполярний барабанний генератор, який складається з барабанного якоря, виконаного з феромагнітного матеріалу, розміщеного на ньому ізольованого електричного провідника, що електрично з'єднаний своїми кінцями з навантаженням через розміщені на якорі по різні боки від барабанного полюсу якоря електропровідні кільця та електричні щітки ковзання, і має можливість обертатись сумісно з якорем та електропровідними кільцями в магнітному полі...

Номер патенту: 93996

Опубліковано: 27.10.2014

Автори: Кутковецький Валентин Якович, Турти Марина Валентинівна

МПК: H02K 31/00

Мітки: генератор, уніполярний, дисковий

Формула / Реферат:

Уніполярний дисковий генератор, що складається з якоря у вигляді ізольованого електричного провідника, який електрично з'єднаний своїми кінцями через електричні щітки ковзання з навантаженням і має можливість обертатись у магнітному полі нерухомого індуктора, який складається з ряду окремих постійних магнітів, який відрізняється тим, що якір виконаний у формі диска з ізоляційного матеріалу, на якому розміщений електричний провідник якоря, що...

Номер патенту: 93995

Опубліковано: 27.10.2014

Автори: Турти Марина Валентинівна, Кутковецький Валентин Якович

МПК: H02K 31/00

Мітки: електрорушійної, сили, спосіб, генерування

Формула / Реферат:

Спосіб генерування електрорушійної сили із заданою довільною протягом періоду формою в ізольованому електричному провіднику якоря, де якір при обертанні послідовно перетинає магнітні силові лінії різних зон магнітного поля нерухомого індуктора з різними магнітними полями і передає ЕРС на навантаження через з'єднані з його кінцями ковзні щітки чи інші пристрої аналогічного призначення, який відрізняється тим, що загальна форма магнітного поля...

Номер патенту: 88886

Опубліковано: 10.12.2009

Автори: Харченко Олег Володимирович, Харченко Володимир Іванович, Харченко Олексій Володимирович

МПК: H02K 57/00, H02K 31/00

Мітки: збудженню, спосіб, здійснення, пристрій, харченка, електромашин

Формула / Реферат:

1. Спосіб по збудженню електромашин, що включає подачу магнітного потоку збудження від різнойменнополюсного індуктора магнітноізольованими один від одного аксіальними феромагнітними стрижнями ротора до співвісного пакета статора, яким діють на його обмотку, який відрізняється тим, що магнітним потоком збудження  щонайменше від одного окремого незалежного різнойменнополюсного індуктора діють через аксіальні феромагнітні стрижні ротора на...

Номер патенту: 85855

Опубліковано: 10.03.2009

Автор: Харченко Володимир Іванович

МПК: H02K 31/00, H02K 57/00

Мітки: електромашина, уніполярна

Формула / Реферат:

1. Уніполярна електромашина, яка містить станину з підшипниковими щитами, двопакетний статор з обмоткою, роторний індуктор з джерелом збудження у вигляді постійних магнітів, які розташовані на співвісних циліндричних тілах, та вал, яка відрізняється тим, що пакети статора виконані щонайменше з двома симетрично розташованими радіальними виступами на своїй зовнішній поверхні, при цьому пакети статора нерухомо зафіксовані в магнітопровідній...

Номер патенту: 84304

Опубліковано: 10.10.2008

Автори: Харченко Володимир Іванович, Харченко Олексій Володимирович, Харченко Олег Володимирович

МПК: H02K 31/00, H02K 57/00

Мітки: електромашина, варіанти

Формула / Реферат:

1. Електромашина, яка має розташований в корпусі зубчатий статор з обмоткою, джерело магнітного потоку збудження у вигляді котушки, розташоване між пакетами статора коаксіально валу, та зафіксований на валу зубчатий ротор, яка відрізняється тим, що пакети статора виконані щонайменше з двома радіальними виступами, симетрично розташованими на їх зовнішній поверхні, причому пакети статора оснащені щонайменше однією кільцевою обмоткою, яка...

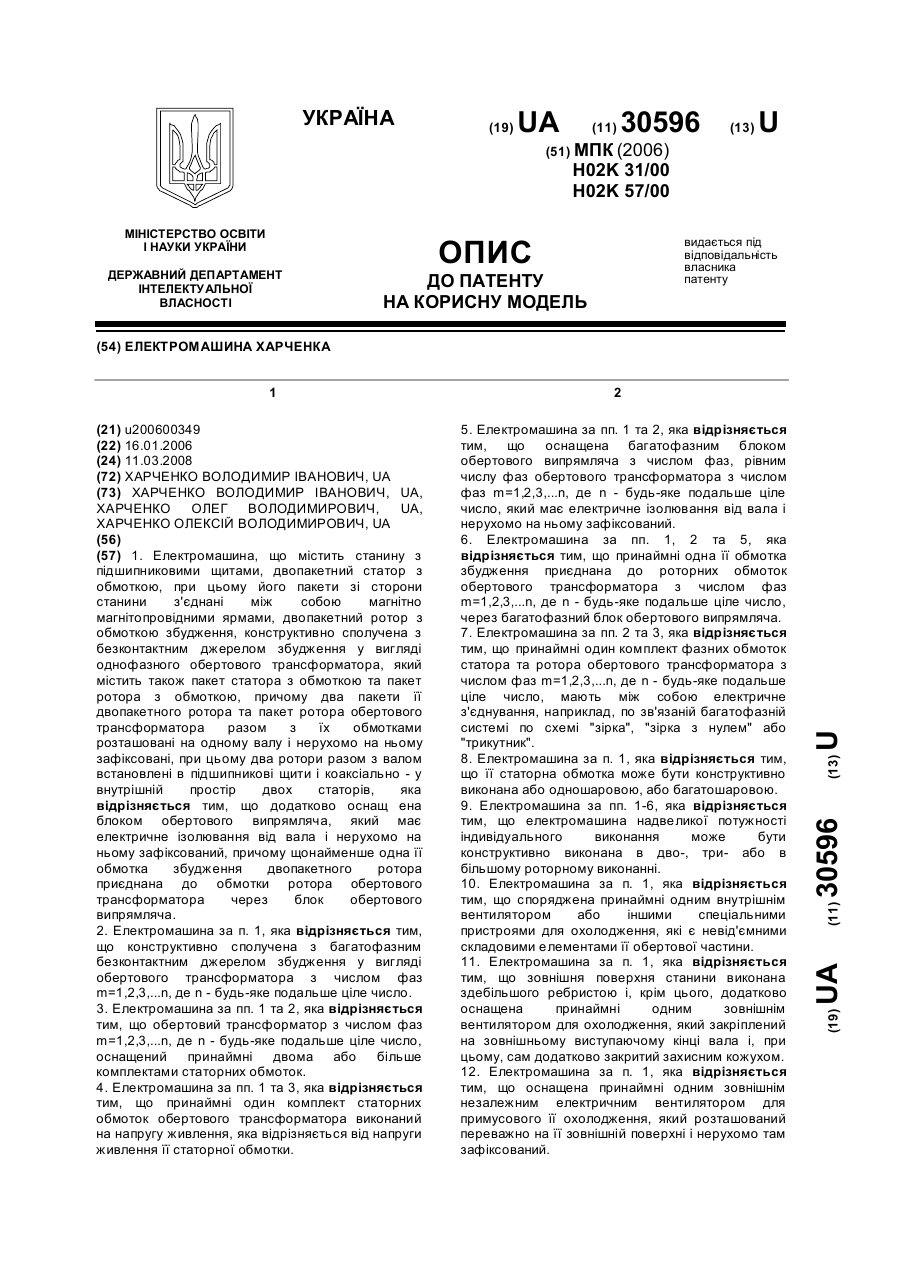

Номер патенту: 30596

Опубліковано: 11.03.2008

Автор: Харченко Володимир Іванович

МПК: H02K 31/00, H02K 57/00

Мітки: електромашина, харченка

Формула / Реферат:

1. Електромашина, що містить станину з підшипниковими щитами, двопакетний статор з обмоткою, при цьому його пакети зі сторони станини з'єднані між собою магнітно магнітопровідними ярмами, двопакетний ротор з обмоткою збудження, конструктивно сполучена з безконтактним джерелом збудження у вигляді однофазного обертового трансформатора, який містить також пакет статора з обмоткою та пакет ротора з обмоткою, причому два пакети її двопакетного...

Номер патенту: 80640

Опубліковано: 10.10.2007

Автор: Новак Віталій Геннадійович

МПК: H02K 23/00, H02K 29/00, H02K 31/00 ...

Мітки: варіанти, електродвигун

Формула / Реферат:

1. Електродвигун, що містить статор, ротор, обмотки та підшипники, який відрізняється тим, що статор і ротор виконані у формі кілець, причому ротор закріплений за допомогою підшипників на внутрішній поверхні кільця статора.2. Електродвигун, що містить статор, ротор, обмотки та підшипники, який відрізняється тим, що статор і ротор виконані у формі кілець, причому ротор закріплений за допомогою підшипників на торці кільця статора.

Номер патенту: 79523

Опубліковано: 25.06.2007

Автори: Паначевний Борис Іванович, Внуков Ігор Павлович, Агаркова Світлана Анатоліївна, Казначеєв Володимир Олександрович

МПК: H02K 31/00, H02K 21/00

Мітки: машина, електрична

Формула / Реферат:

Електрична машина, що містить статор з сталими магнітами кільцевого типу і ротор з двома якорями, які мають стержневі обмотки типу "біляче колесо", а зовнішні кінці стержнів мають електричний контакт з контактними кільцями, яка відрізняється тим, що вал і осердя якорів виконано суцільними однією деталлю, а внутрішні кінці стержнів обмотки мають електричний контакт з валом і щітки укріплено на статорі і приєднано електрично до...

Номер патенту: 19806

Опубліковано: 15.12.2006

Автори: Ковтуненко Віктор Олексійович, Чумаченко Олег Сергійович, Гомела Віктор Іванович

МПК: H02K 31/00

Мітки: генератор, електричний, уніполярний

Формула / Реферат:

Уніполярний електричний генератор, який містить якір, що складається з нерухомо закріпленого на статорі кільцевого магнітопровідного осердя і багатовиткової спіральної обмотки, яка розташована навколо магнітопровідного осердя на його поверхні або частково в пазах, виконаних на його бічних сторонах, і два ідентичні кільцеві індуктори, які встановлені співвісно з утворенням повітряного зазору між ними, у якому розміщене магнітопровідне осердя,...

Номер патенту: 17715

Опубліковано: 16.10.2006

Автори: Флора Юрій Валентинович, Флора Валентин Данилович

МПК: H02K 31/00, H02K 21/00

Мітки: безколекторний, універсальний, двигун, лінійний, тяговий

Формула / Реферат:

Лінійний універсальний безколекторний тяговий двигун, який складається з нерухомої та рухомої частин, що вміщують магнітні ланцюги та обмотки, який відрізняється тим, що шихтований магнітний ланцюг якоря, який складається з двох частин, відокремлених одна від одної немагнітним зазором, з якірною кільцевою обмоткою розташований на рухомій частині, має додаткові ділянки магнітного ланцюга з полюсними наконечниками, а шихтований магнітний ланцюг...

Номер патенту: 73548

Опубліковано: 15.08.2005

Автор: Харченко Володимир Іванович

МПК: H02K 3/04, H02K 31/00, H02K 1/06 ...

Мітки: машина, електрична, харченка, якоря, обмоткою, безвитковою

Формула / Реферат:

1. Електрична машина з безвитковою обмоткою якоря, яка містить станину статора, нерухомий якір з обмоткою, роторний індуктор з валом та підшипникові щити, яка відрізняється тим, що нерухомий якір виконано із двох однакових по розмірах робочих якірних осердь у формі порожнистих циліндрів принаймні щонайменше з двома радіальними виступами на їх зовнішній поверхні, які розташовані по колу осердь, як правило, на рівній віддалі один від одного,...

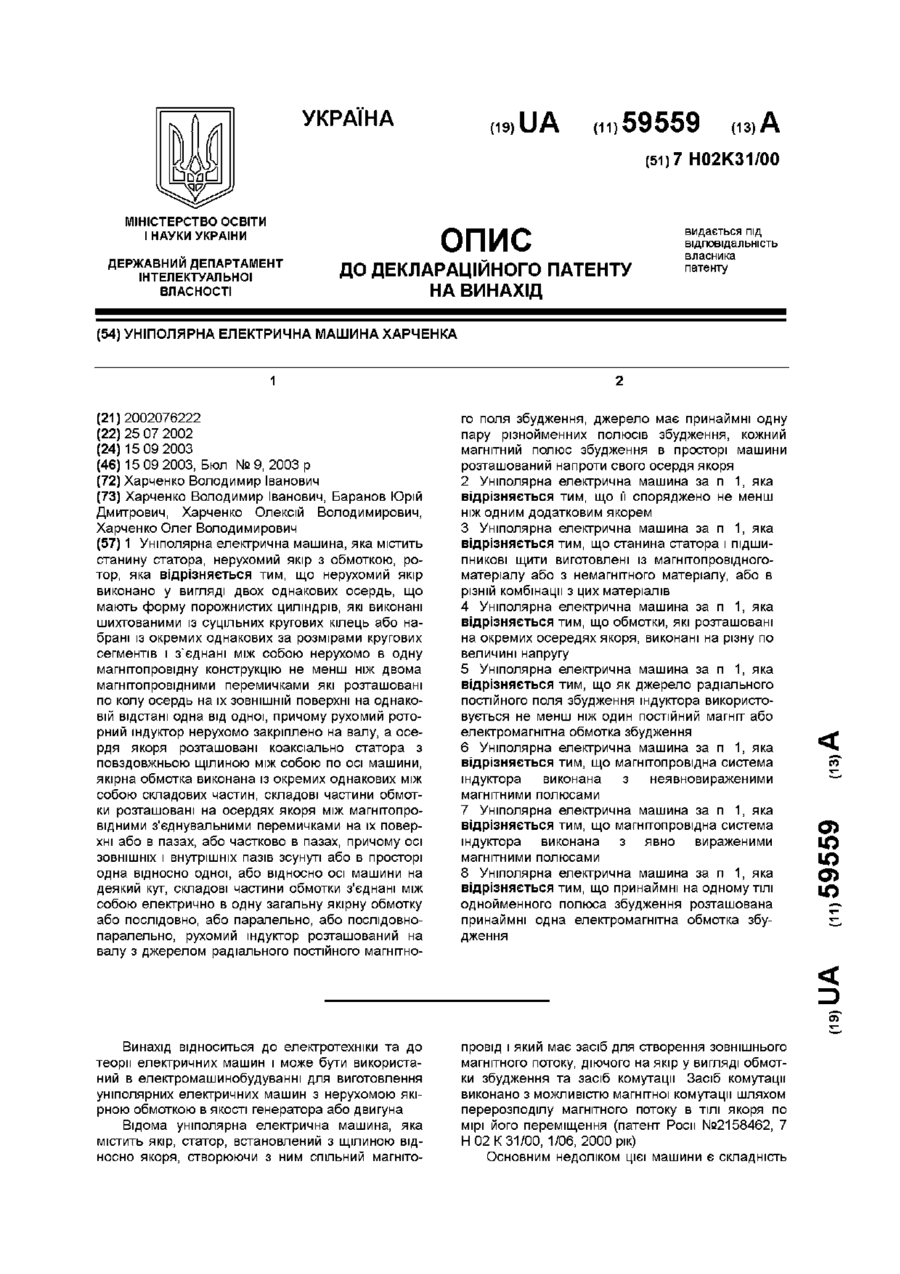

Номер патенту: 59559

Опубліковано: 15.08.2005

Автор: Харченко Володимир Іванович

МПК: H02K 31/00

Мітки: харченка, уніполярна, машина, електрична

Формула / Реферат:

1. Уніполярна електрична машина, яка містить станину, нерухомий якір з обмоткою, рухомий індуктор з джерелом збудження на валу, який разом з валом встановлений в підшипникові щити коаксіально якорю з повітряною щілиною між ними, яка відрізняється тим, що нерухомий якір виконано з двох однакових магнітопровідних осердь у вигляді порожнистих циліндрів, котрі з'єднані між собою не менше ніж двома магнітопровідними перемичками, які розташовані по...

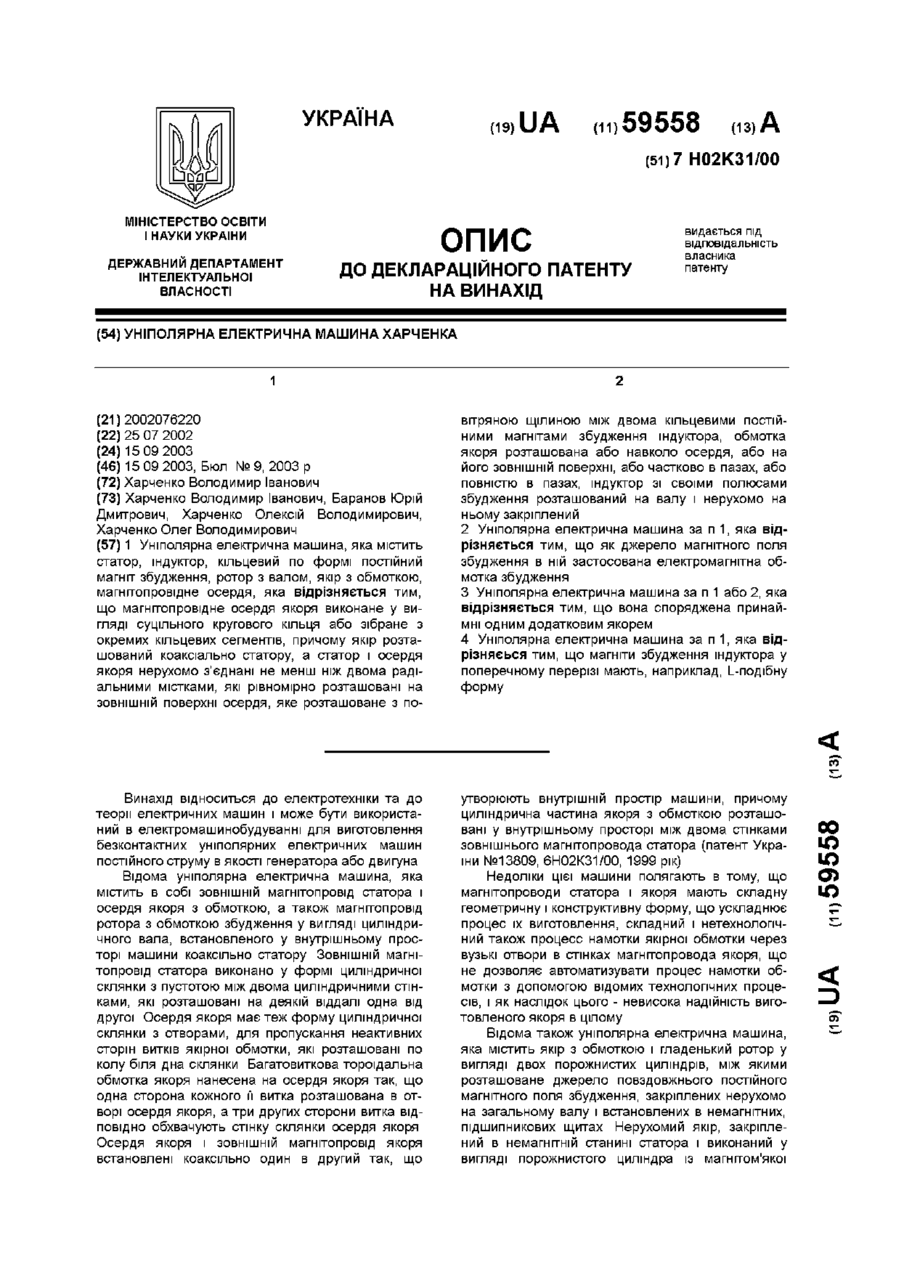

Номер патенту: 59558

Опубліковано: 15.08.2005

Автор: Харченко Володимир Іванович

МПК: H02K 31/00

Мітки: харченка, електрична, машина, уніполярна

Формула / Реферат:

1. Уніполярна електрична машина, яка містить станину, підшипникові щити, магнітопровідне осердя якоря з спіральною обмоткою, індуктор з кільцевими постійними магнітами збудження та вал, яка відрізняється тим, що магнітопровідне осердя якоря розташоване коаксіально станині, нерухомо там зафіксоване і виконане у вигляді кругового кільця щонайменше з двома радіальними виступами на своїй зовнішній поверхні, при цьому виступи розташовані на...

Номер патенту: 72797

Опубліковано: 15.04.2005

Автор: Харченко Володимир Іванович

МПК: H02K 31/00

Мітки: однофазний, електродвигун, харченка

Формула / Реферат:

1. Однофазна електромашина, яка містить станину статора з підшипниковими щитами, магнітопровідні осердя статора та роторного індуктора з їх обмотками, конструктивно сполучена з обертовим трансформатором, який містить також магнітопровідні осердя статора та ротора з їх обмотками, при цьому роторний індуктор електромашини та ротор обертового трансформатора розташовані на загальному валу і нерухомо там зафіксовані, причому два ротори з валом...

Номер патенту: 13809

Опубліковано: 12.11.1999

Автор: Шкадрон Михайло Лазаревич

МПК: H02K 31/00

Мітки: уніполярна, електрична, обмоткою, машина, багатовитковою, якоря

Формула / Реферат:

Униполярная электрическая машина с многовитковой обмоткой якоря, состоящая из статора, коаксиального статору ротора, коаксиального статору индуктора, якоря, представляющего собой коаксиальный статору магнитопроводящий сердечник, на который тороидально нанесена многовитковая винтовая обмотка, отличающаяся тем, что она содержит коаксиальный статору наружный магнитопровод в форме стакана с полой стенкой, причем полость открыта со стороны,...

Номер патенту: 7962

Опубліковано: 26.12.1995

Автор: Ляшенко Анатолій Дмитрович

МПК: H02K 37/00, H02K 31/00

Мітки: уніполярний, двигун-генератор, термомагнітний

Формула / Реферат:

Униполярный термомагнитный двигатель-ге­нератор для прямого преобразования тепловой энер­гии в механическую или электрическую, содержащий статор (ротор) из ферромагнитною материала с теплопотоком и ротор (статор) с магнитным полем, от­личающийся тем, что статор (ротор) выполнен как термомагнитный элемент Нернста-Эттингсгаузена в форме правильного или неправильного тороида с разрезом вдоль магнитного поля, заполненным ди­электрическим...
