Інвертор напруги

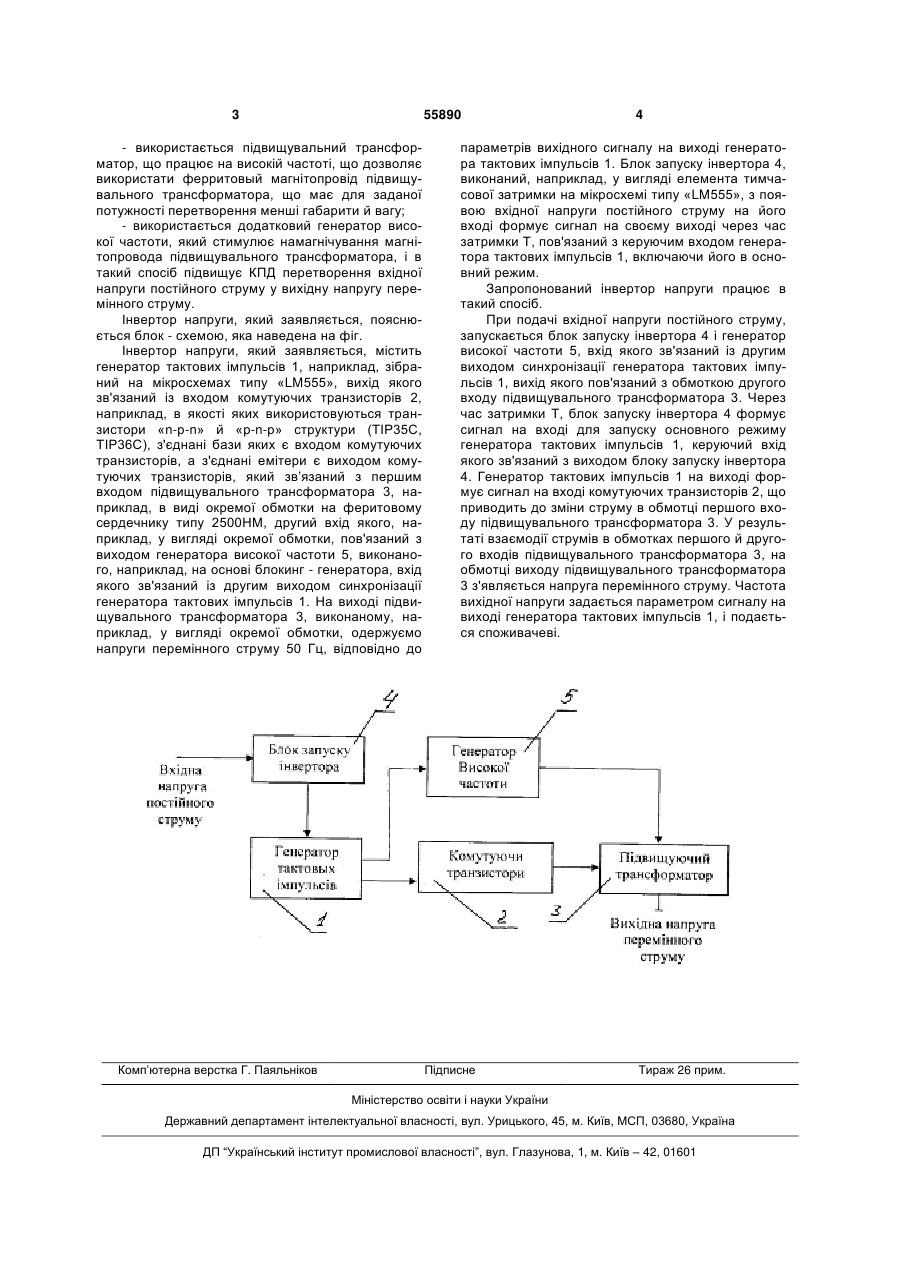

Інвертор напруги, що містить блок запуску інвертора, електрично зв'язаний з генератором 3 55890 - використається підвищувальний трансформатор, що працює на високій частоті, що дозволяє використати ферритовый магнітопровід підвищувального трансформатора, що має для заданої потужності перетворення менші габарити й вагу; - використається додатковий генератор високої частоти, який стимулює намагнічування магнітопровода підвищувального трансформатора, і в такий спосіб підвищує КПД перетворення вхідної напруги постійного струму у вихідну напругу перемінного струму. Інвертор напруги, який заявляється, пояснюється блок - схемою, яка наведена на фіг. Інвертор напруги, який заявляється, містить генератор тактових імпульсів 1, наприклад, зібраний на мікросхемах типу «LM555», вихід якого зв'язаний із входом комутуючих транзисторів 2, наприклад, в якості яких використовуються транзистори «n-р-n» й «р-n-р» структури (ТІР35С, ТІР36С), з'єднані бази яких є входом комутуючих транзисторів, а з'єднані емітери є виходом комутуючих транзисторів, який зв’язаний з першим входом підвищувального трансформатора 3, наприклад, в виді окремої обмотки на феритовому сердечнику типу 2500НМ, другий вхід якого, наприклад, у вигляді окремої обмотки, пов'язаний з виходом генератора високої частоти 5, виконаного, наприклад, на основі блокинг - генератора, вхід якого зв'язаний із другим виходом синхронізації генератора тактових імпульсів 1. На виході підвищувального трансформатора 3, виконаному, наприклад, у вигляді окремої обмотки, одержуємо напруги перемінного струму 50 Гц, відповідно до Комп’ютерна верстка Г. Паяльніков 4 параметрів вихідного сигналу на виході генератора тактових імпульсів 1. Блок запуску інвертора 4, виконаний, наприклад, у вигляді елемента тимчасової затримки на мікросхемі типу «LM555», з появою вхідної напруги постійного струму на його вході формує сигнал на своєму виході через час затримки Т, пов'язаний з керуючим входом генератора тактових імпульсів 1, включаючи його в основний режим. Запропонований інвертор напруги працює в такий спосіб. При подачі вхідної напруги постійного струму, запускається блок запуску інвертора 4 і генератор високої частоти 5, вхід якого зв'язаний із другим виходом синхронізації генератора тактових імпульсів 1, вихід якого пов'язаний з обмоткою другого входу підвищувального трансформатора 3. Через час затримки Т, блок запуску інвертора 4 формує сигнал на вході для запуску основного режиму генератора тактових імпульсів 1, керуючий вхід якого зв'язаний з виходом блоку запуску інвертора 4. Генератор тактових імпульсів 1 на виході формує сигнал на вході комутуючих транзисторів 2, що приводить до зміни струму в обмотці першого входу підвищувального трансформатора 3. У результаті взаємодії струмів в обмотках першого й другого входів підвищувального трансформатора 3, на обмотці виходу підвищувального трансформатора 3 з'являється напруга перемінного струму. Частота вихідної напруги задається параметром сигналу на виході генератора тактових імпульсів 1, і подається споживачеві. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
