Повторювач напруги

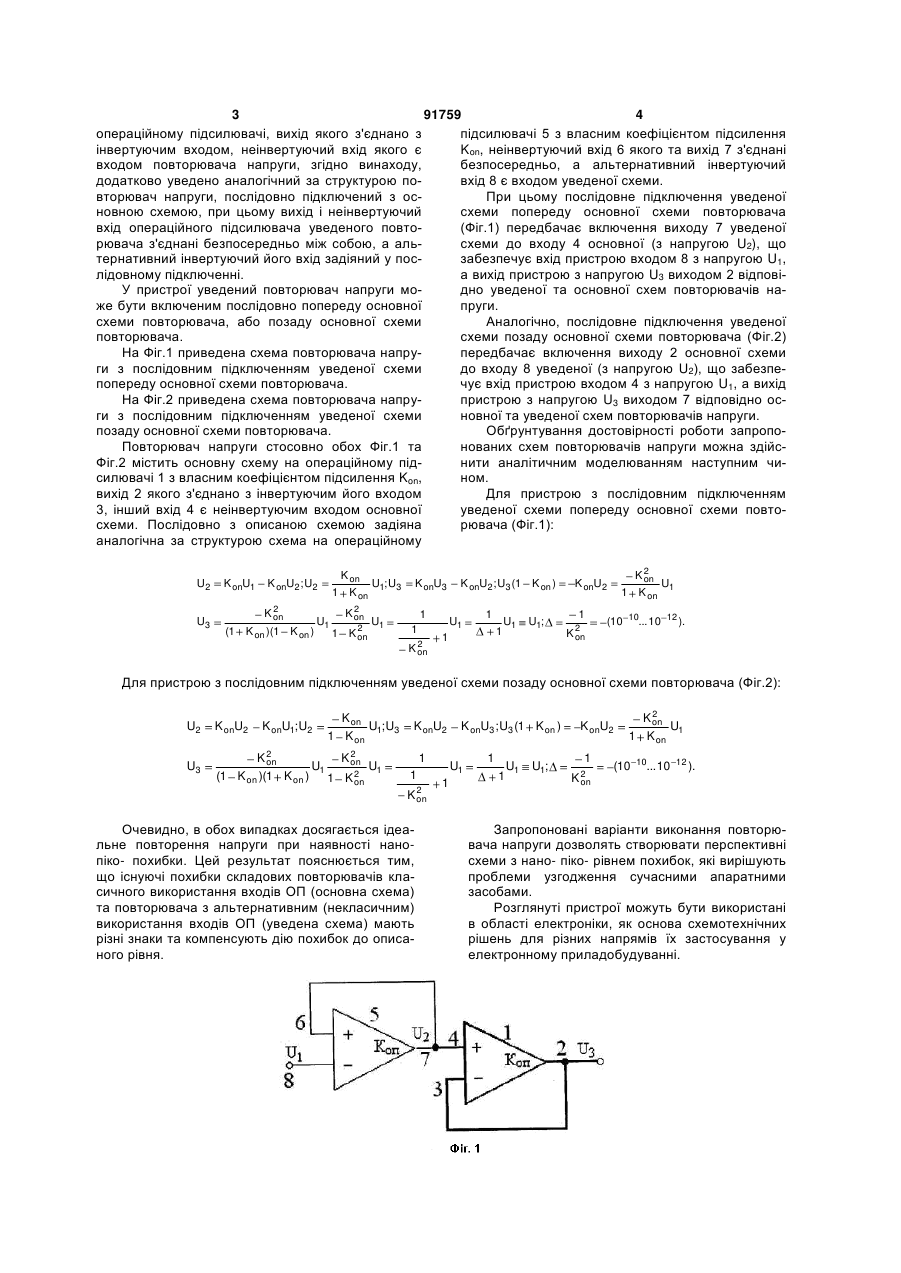

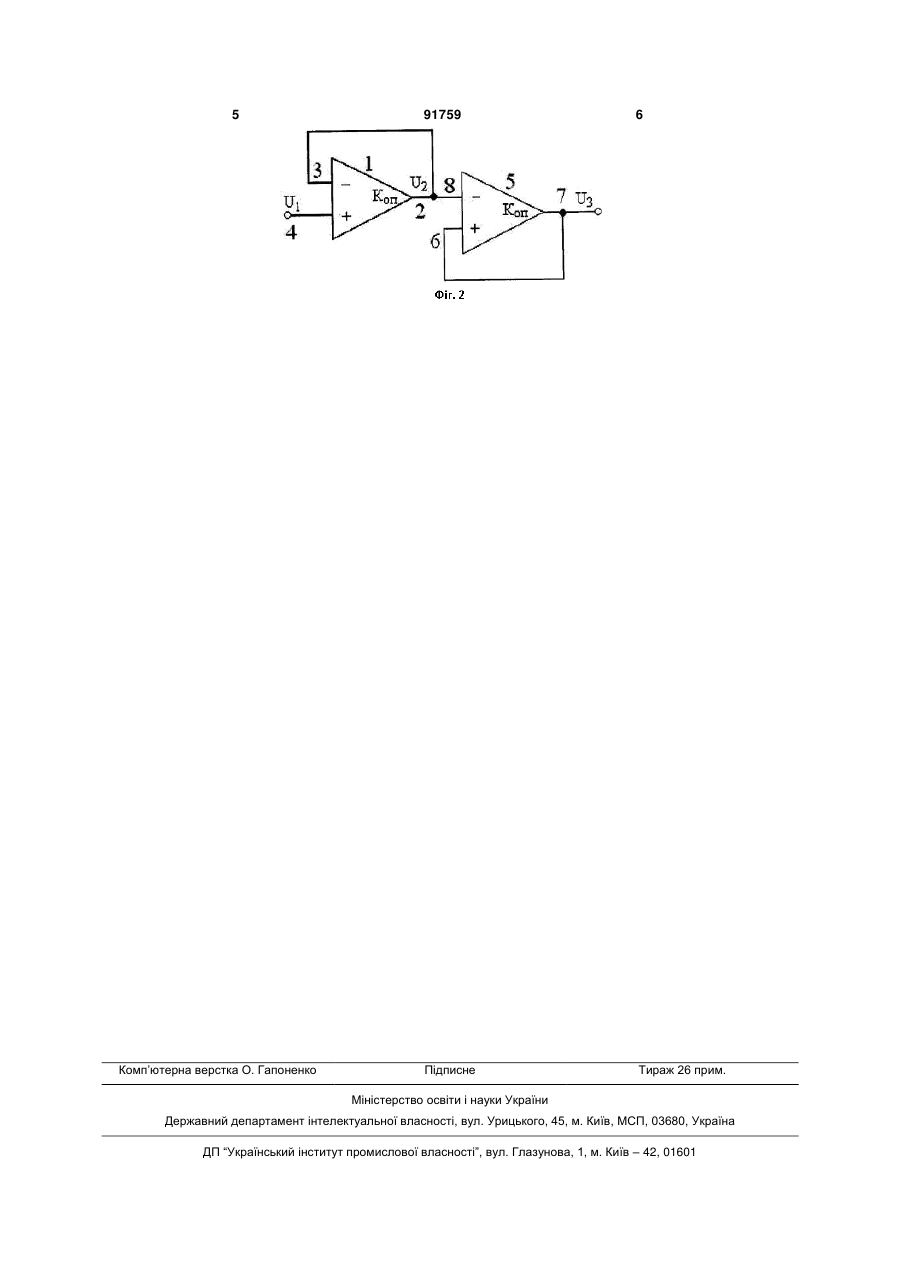

1. Повторювач напруги, що містить основну схему на операційному підсилювачі, вихід якого з'єднано з інвертуючим входом, неінвертуючий вхід якого є входом повторювача напруги, який відрізняється тим, що додатково введено аналогічний за структурою повторювач напруги, послідовно підключений з основною схемою, при цьому вихід і неінвертуючий вхід операційного підсилювача введеного повторювача з'єднані безпосередньо між собою, а альтернативний інвертуючий його вхід задіяний у послідовному підключенні. 2. Пристрій за п. 1, який відрізняється тим, що введений повторювач напруги, послідовно включений попереду основної схеми повторювача. 3. Пристрій за п. 1, який відрізняється тим, що введений повторювач напруги, послідовно включений позаду основної схеми повторювача. UA (21) a200813792 (22) 01.12.2008 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) СЛІПЧЕНКО МИКОЛА ІВАНОВИЧ, ФЕДОТОВ ДМИТРО ОЛЕКСІЙОВИЧ, ФЕДОТОВ ПАВЛО ДМИТРОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) Хоровиц П., Хилл У. Искусство схемотехники: в 2-х томах. Пер. с англ. - М.: Мир, 1983. - 598 с, ил JP 55140310 A; 01.11.1980 EP 1041713 A1; 04.10.2000 JP 3280111 A; 11.12.1991 JP 5121974 A; 18.05.1993 CN 201156720 Y; 26.11.2008 SU 1084966 A; 07.04.1984 RU 2078397 C1; 27.04.1997 C2 2 (19) 1 3 91759 4 операційному підсилювачі, вихід якого з'єднано з підсилювачі 5 з власним коефіцієнтом підсилення інвертуючим входом, неінвертуючий вхід якого є Kon, неінвертуючий вхід 6 якого та вихід 7 з'єднані входом повторювача напруги, згідно винаходу, безпосередньо, а альтернативний інвертуючий додатково уведено аналогічний за структурою повхід 8 є входом уведеної схеми. вторювач напруги, послідовно підключений з осПри цьому послідовне підключення уведеної новною схемою, при цьому вихід і неінвертуючий схеми попереду основної схеми повторювача вхід операційного підсилювача уведеного повто(Фіг.1) передбачає включення виходу 7 уведеної рювача з'єднані безпосередньо між собою, а альсхеми до входу 4 основної (з напругою U2), що тернативний інвертуючий його вхід задіяний у посзабезпечує вхід пристрою входом 8 з напругою U1, лідовному підключенні. а вихід пристрою з напругою U3 виходом 2 відповіУ пристрої уведений повторювач напруги модно уведеної та основної схем повторювачів наже бути включеним послідовно попереду основної пруги. схеми повторювача, або позаду основної схеми Аналогічно, послідовне підключення уведеної повторювача. схеми позаду основної схеми повторювача (Фіг.2) На Фіг.1 приведена схема повторювача напрупередбачає включення виходу 2 основної схеми ги з послідовним підключенням уведеної схеми до входу 8 уведеної (з напругою U2), що забезпепопереду основної схеми повторювача. чує вхід пристрою входом 4 з напругою U1, а вихід На Фіг.2 приведена схема повторювача напрупристрою з напругою U3 виходом 7 відповідно осги з послідовним підключенням уведеної схеми новної та уведеної схем повторювачів напруги. позаду основної схеми повторювача. Обґрунтування достовірності роботи запропоПовторювач напруги стосовно обох Фіг.1 та нованих схем повторювачів напруги можна здійсФіг.2 містить основну схему на операційному піднити аналітичним моделюванням наступним чисилювачі 1 з власним коефіцієнтом підсилення Kon, ном. вихід 2 якого з'єднано з інвертуючим його входом Для пристрою з послідовним підключенням 3, інший вхід 4 є неінвертуючим входом основної уведеної схеми попереду основної схеми повтосхеми. Послідовно з описаною схемою задіяна рювача (Фіг.1): аналогічна за структурою схема на операційному K onU2 ; U2 K on U1; U3 1 K on U2 K onU1 U3 2 2 K on K on U1 U1 2 (1 K on )(1 K on ) 1 K on K onU3 1 1 2 K on K onU2 ; U3 (1 K on ) U1 1 1 1 U1 U1; 2 K on U1 1 K on K onU2 1 2 K on (10 10 ... 10 12 ). Для пристрою з послідовним підключенням уведеної схеми позаду основної схеми повторювача (Фіг.2): K onU1; U2 K on U1; U3 1 K on U2 K onU2 U3 2 2 K on K on U1 U1 2 (1 K on )(1 K on ) 1 K on K onU2 1 1 2 K on Очевидно, в обох випадках досягається ідеальне повторення напруги при наявності нанопіко- похибки. Цей результат пояснюється тим, що існуючі похибки складових повторювачів класичного використання входів ОП (основна схема) та повторювача з альтернативним (некласичним) використання входів ОП (уведена схема) мають різні знаки та компенсують дію похибок до описаного рівня. K onU3 ; U3 (1 K on ) U1 1 1 1 U1 U1; K onU2 1 2 K on 2 K on U1 1 K on (10 10 ... 10 12 ). Запропоновані варіанти виконання повторювача напруги дозволять створювати перспективні схеми з нано- піко- рівнем похибок, які вирішують проблеми узгодження сучасними апаратними засобами. Розглянуті пристрої можуть бути використані в області електроніки, як основа схемотехнічних рішень для різних напрямів їх застосування у електронному приладобудуванні. 5 Комп’ютерна верстка О. Гапоненко 91759 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
