Драйвер комутаційного підсилювача

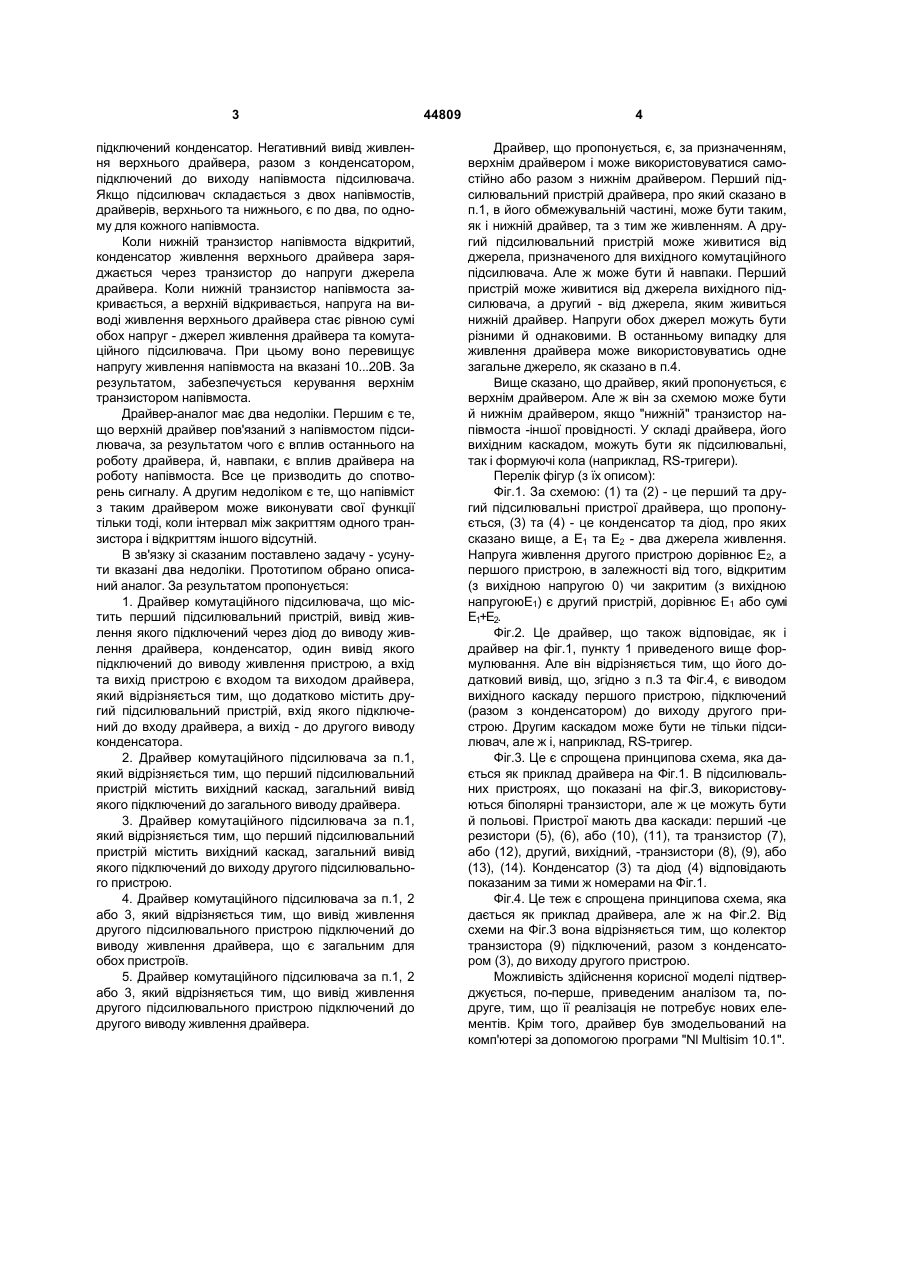

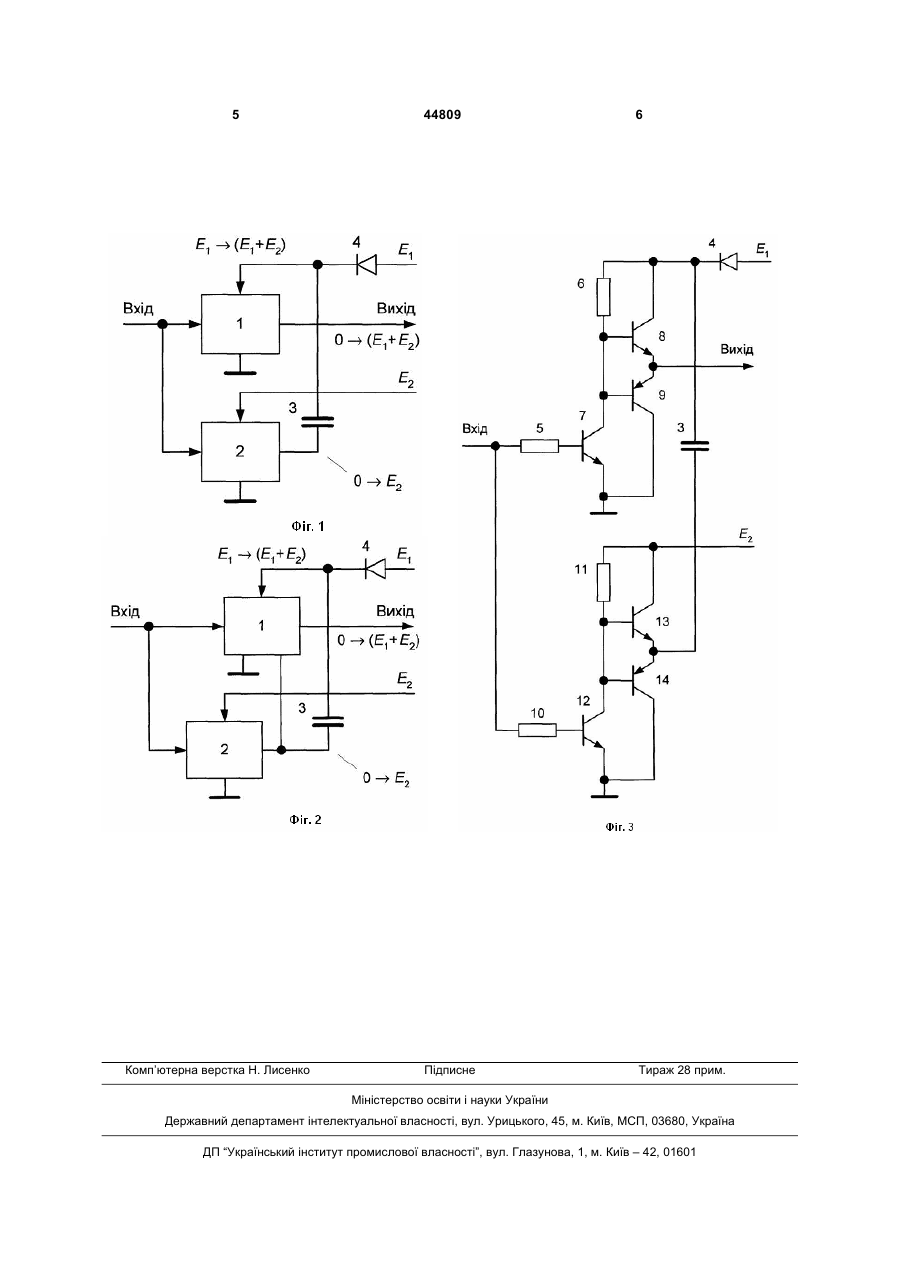

1. Драйвер комутаційного підсилювача, що містить перший підсилювальний пристрій, вивід живлення якого підключений через діод до виводу живлення драйвера, конденсатор, один вивід якого підключений до виводу живлення пристрою, а вхід та вихід пристрою є входом та виходом драйвера, який відрізняється тим, що додатково містить другий підсилювальний пристрій, вхід якого підключений до входу драйвера, а вихід - до другого виводу конденсатора. 3 підключений конденсатор. Негативний вивід живлення верхнього драйвера, разом з конденсатором, підключений до виходу напівмоста підсилювача. Якщо підсилювач складається з двох напівмостів, драйверів, верхнього та нижнього, є по два, по одному для кожного напівмоста. Коли нижній транзистор напівмоста відкритий, конденсатор живлення верхнього драйвера заряджається через транзистор до напруги джерела драйвера. Коли нижній транзистор напівмоста закривається, а верхній відкривається, напруга на виводі живлення верхнього драйвера стає рівною сумі обох напруг - джерел живлення драйвера та комутаційного підсилювача. При цьому воно перевищує напругу живлення напівмоста на вказані 10...20В. За результатом, забезпечується керування верхнім транзистором напівмоста. Драйвер-аналог має два недоліки. Першим є те, що верхній драйвер пов'язаний з напівмостом підсилювача, за результатом чого є вплив останнього на роботу драйвера, й, навпаки, є вплив драйвера на роботу напівмоста. Все це призводить до спотворень сигналу. А другим недоліком є те, що напівміст з таким драйвером може виконувати свої функції тільки тоді, коли інтервал між закриттям одного транзистора і відкриттям іншого відсутній. В зв'язку зі сказаним поставлено задачу - усунути вказані два недоліки. Прототипом обрано описаний аналог. За результатом пропонується: 1. Драйвер комутаційного підсилювача, що містить перший підсилювальний пристрій, вивід живлення якого підключений через діод до виводу живлення драйвера, конденсатор, один вивід якого підключений до виводу живлення пристрою, а вхід та вихід пристрою є входом та виходом драйвера, який відрізняється тим, що додатково містить другий підсилювальний пристрій, вхід якого підключений до входу драйвера, а вихід - до другого виводу конденсатора. 2. Драйвер комутаційного підсилювача за п.1, який відрізняється тим, що перший підсилювальний пристрій містить вихідний каскад, загальний вивід якого підключений до загального виводу драйвера. 3. Драйвер комутаційного підсилювача за п.1, який відрізняється тим, що перший підсилювальний пристрій містить вихідний каскад, загальний вивід якого підключений до виходу другого підсилювального пристрою. 4. Драйвер комутаційного підсилювача за п.1, 2 або 3, який відрізняється тим, що вивід живлення другого підсилювального пристрою підключений до виводу живлення драйвера, що є загальним для обох пристроїв. 5. Драйвер комутаційного підсилювача за п.1, 2 або 3, який відрізняється тим, що вивід живлення другого підсилювального пристрою підключений до другого виводу живлення драйвера. 44809 4 Драйвер, що пропонується, є, за призначенням, верхнім драйвером і може використовуватися самостійно або разом з нижнім драйвером. Перший підсилювальний пристрій драйвера, про який сказано в п.1, в його обмежувальній частині, може бути таким, як і нижній драйвер, та з тим же живленням. А другий підсилювальний пристрій може живитися від джерела, призначеного для вихідного комутаційного підсилювача. Але ж може бути й навпаки. Перший пристрій може живитися від джерела вихідного підсилювача, а другий - від джерела, яким живиться нижній драйвер. Напруги обох джерел можуть бути різними й однаковими. В останньому випадку для живлення драйвера може використовуватись одне загальне джерело, як сказано в п.4. Вище сказано, що драйвер, який пропонується, є верхнім драйвером. Але ж він за схемою може бути й нижнім драйвером, якщо "нижній" транзистор напівмоста -іншої провідності. У складі драйвера, його вихідним каскадом, можуть бути як підсилювальні, так і формуючі кола (наприклад, RS-тригери). Перелік фігур (з їх описом): Фіг.1. За схемою: (1) та (2) - це перший та другий підсилювальні пристрої драйвера, що пропонується, (3) та (4) - це конденсатор та діод, про яких сказано вище, а Е1 та Е2 - два джерела живлення. Напруга живлення другого пристрою дорівнює Е2, а першого пристрою, в залежності від того, відкритим (з вихідною напругою 0) чи закритим (з вихідною напругоюЕ1) є другий пристрій, дорівнює Е1 або сумі Е1+Е2. Фіг.2. Це драйвер, що також відповідає, як і драйвер на фіг.1, пункту 1 приведеного вище формулювання. Але він відрізняється тим, що його додатковий вивід, що, згідно з п.3 та Фіг.4, є виводом вихідного каскаду першого пристрою, підключений (разом з конденсатором) до виходу другого пристрою. Другим каскадом може бути не тільки підсилювач, але ж і, наприклад, RS-тригер. Фіг.3. Це є спрощена принципова схема, яка дається як приклад драйвера на Фіг.1. В підсилювальних пристроях, що показані на фіг.З, використовуються біполярні транзистори, але ж це можуть бути й польові. Пристрої мають два каскади: перший -це резистори (5), (6), або (10), (11), та транзистор (7), або (12), другий, вихідний, -транзистори (8), (9), або (13), (14). Конденсатор (3) та діод (4) відповідають показаним за тими ж номерами на Фіг.1. Фіг.4. Це теж є спрощена принципова схема, яка дається як приклад драйвера, але ж на Фіг.2. Від схеми на Фіг.3 вона відрізняється тим, що колектор транзистора (9) підключений, разом з конденсатором (3), до виходу другого пристрою. Можливість здійснення корисної моделі підтверджується, по-перше, приведеним аналізом та, подруге, тим, що її реалізація не потребує нових елементів. Крім того, драйвер був змодельований на комп'ютері за допомогою програми "Nl Multisim 10.1". 5 Комп’ютерна верстка Н. Лиcенко 44809 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
