H03F 3/34 — підсилювачі постійного струму, в яких всі каскади зв’язані по постійному струму

Номер патенту: 117383

Опубліковано: 26.06.2017

Автори: Гарнага Володимир Анатолійович, Богомолов Сергій Віталійович, Гринько Олексій Олексійович, Азаров Олексій Дмитрович

МПК: H03K 5/24, H03F 3/34, G05B 1/01 ...

Мітки: симетричний, підсилювач, двотактний, струму

Формула / Реферат:

Двотактний симетричний підсилювач струму, який містить вісім джерел струму, два корегуючих конденсатори, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, двадцять шість транзисторів, причому вхідну шину з'єднано з емітерами третього та четвертого транзисторів, бази першого та третього транзисторів об'єднано і з'єднано з емітером п'ятого та колектором третього транзисторів, бази другого та четвертого...

Номер патенту: 99009

Опубліковано: 10.07.2012

Автори: Азаров Олексій Дмитрович, Богомолов Сергій Віталійович

МПК: H03F 3/34, G05B 1/01, H03F 3/26 ...

Мітки: підсилювач, двотактний, вимірювальний, симетричний, струму, постійного

Формула / Реферат:

Вимірювальний двотактний симетричний підсилювач постійного струму, який містить перше та друге джерела струму, перший резистор зворотного зв'язку, шини додатного і від'ємного живлення, першу вхідну і першу вихідну шини, блок задання режиму по постійному струму, перший, другий, третій та четвертий каскади, причому перша вхідна шина з'єднана з першим виводом першого резистора зворотного зв'язку, перший та другий входи блока задання режиму по...

Номер патенту: 97686

Опубліковано: 12.03.2012

Автори: Азаров Олексій Дмитрович, Богомолов Сергій Віталійович

МПК: G05B 1/01, H03F 3/34, H03K 5/22 ...

Мітки: підсилювач, струму, симетричний, двотактний, постійного, вимірювальний

Формула / Реферат:

Вимірювальний двотактний симетричний підсилювач постійного струму, який містить перше та друге джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, блок задання напруги робочих точок, перший та другий проміжні підсилювальні каскади, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку, перший та другий входи блока задання напруги робочих точок з'єднано через перше і...

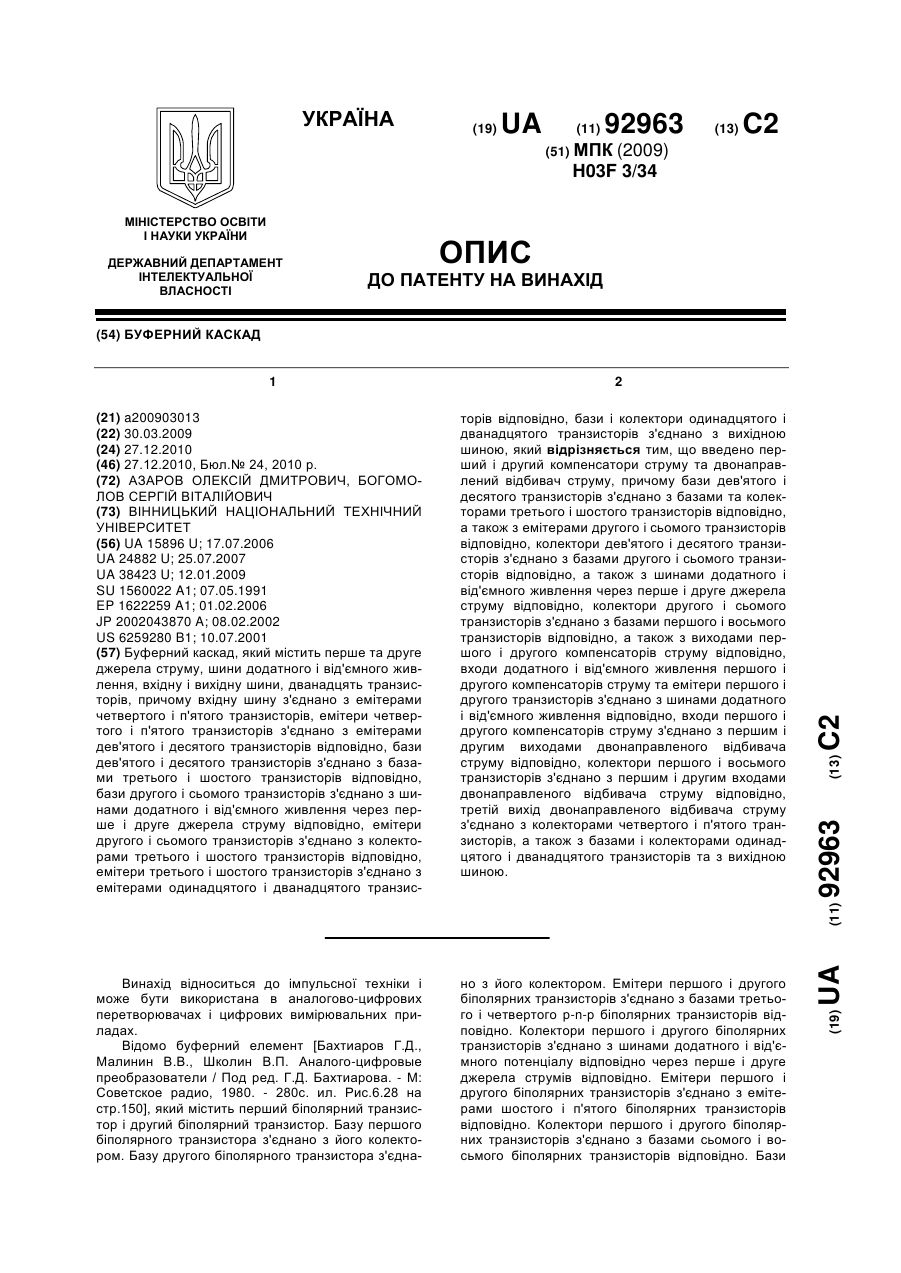

Номер патенту: 92963

Опубліковано: 27.12.2010

Автори: Богомолов Сергій Віталійович, Азаров Олексій Дмитрович

МПК: H03F 3/34

Мітки: каскад, буферний

Формула / Реферат:

Буферний каскад, який містить перше та друге джерела струму, шини додатного і від'ємного живлення, вхідну і вихідну шини, дванадцять транзисторів, причому вхідну шину з'єднано з емітерами четвертого і п'ятого транзисторів, емітери четвертого і п'ятого транзисторів з'єднано з емітерами дев'ятого і десятого транзисторів відповідно, бази дев'ятого і десятого транзисторів з'єднано з базами третього і шостого транзисторів відповідно, бази другого...
