H05H 9/00 — Лінійні прискорювачі

Номер патенту: 94972

Опубліковано: 10.12.2014

Автори: Яценко Роман Андрійович, Коняхін Григорій Фатеєвич, Верещагін Валентин Леонідович

МПК: H05H 9/00

Мітки: прискорювач, іонів

Формула / Реферат:

Прискорювач іонів, що містить співвісно розташовані інжектор релятивістських електронів з суцільним вихідним металевим анодом, покритим шаром фторопласту, і порожнисті циліндричні електроди, установлені на дискових ізоляторах у металевій трубі, який відрізняється тим, що внутрішні поверхні його циліндричних електродів покриті поліетиленом товщиною порядку 0,1 мм, зазначена труба оснащена оптичними вікнами, через які на торцеві поверхні...

Номер патенту: 72041

Опубліковано: 10.08.2012

Автори: Гурин Анатолій Григорович, Корнілов Євген Олександрович, Ложкін Руслан Сергіович

МПК: H05H 9/00, H01L 27/00, H05H 11/00 ...

Мітки: прискорювача, модуль, лінійного, індукційного

Формула / Реферат:

Модуль лінійного індукційного прискорювача, який містить корпус, індуктори, вакуумні ізолятори, центральні електроди, в яких розташовані котушки фокусування і металеві дрейфові трубки, який відрізняється тим, що індуктори розміщені по радіусу між градієнтними електродами вздовж кожного плоского вакуумного ізолятора, при цьому від джерела живлення до кожного первинного витка індукторів послідовно підведено окремий енергопровід, хвильовий опір...

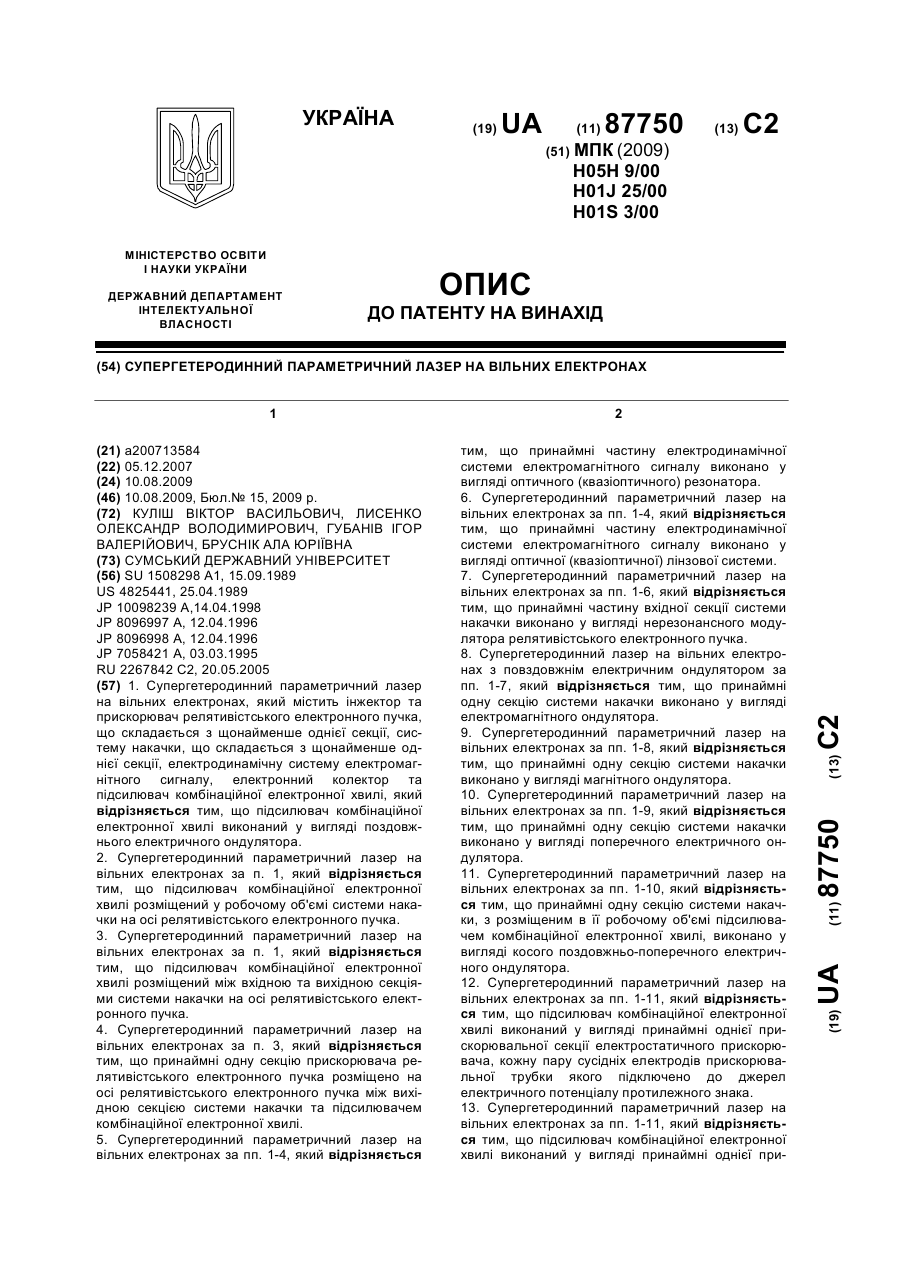

Номер патенту: 87750

Опубліковано: 10.08.2009

Автори: Губанів Ігор Валерійович, Лисенко Олександр Володимирович, Куліш Віктор Васильович, Бруснік Ала Юріївна

МПК: H01S 3/00, H01J 25/00, H05H 9/00 ...

Мітки: параметричний, супергетеродинний, лазер, вільних, електронах

Формула / Реферат:

1. Супергетеродинний параметричний лазер на вільних електронах, який містить інжектор та прискорювач релятивістського електронного пучка, що складається з щонайменше однієї секції, систему накачки, що складається з щонайменше однієї секції, електродинамічну систему електромагнітного сигналу, електронний колектор та підсилювач комбінаційної електронної хвилі, який відрізняється тим, що підсилювач комбінаційної електронної хвилі виконаний у...

Номер патенту: 75710

Опубліковано: 15.05.2006

Автори: Куліш Віктор Васильович, Козаков Павло Юрійович, Лисенко Олександр Володимирович

МПК: H05H 9/00

Мітки: багатоканальний, прискорювач, ондуляторний, індукційний

Формула / Реферат:

1. Багатоканальний ондуляторний індукційний прискорювач заряджених частинок, що містить інжекторний блок, джерело живлення, блок вихідних пристроїв для пучків заряджених частинок, прискорювальний блок, виконаний у формі не менше двох з'єднаних одноканальних прискорювальних лінійних індукційних блоків, кожен з виходів парціальних прискорювальних каналів яких, крім тих, що підключені до інжекторного блока, і тих, через які прискорені пучки...

Номер патенту: 64208

Опубліковано: 15.06.2005

Автори: Ложкін Руслан Сергіович, Гурин Анатолій Григорович, Алдакімов Олексій Сергіович, Гладченко Валентин Яковлевич, Корнілов Євген Олександрович

МПК: H05H 9/00, H05H 11/00

Мітки: прискорювач, індукційний, лінійний

Формула / Реферат:

1. Лінійний індукційний прискорювач, що містить корпус, інжектор електронів, прискорюючу магнітну систему, прискорюючу трубку з ізолятором, який відрізняється тим, що його магнітна система розташована всередині корпуса та має співвісні кільцеві одиночні магнітопроводи, які розташовані вздовж осі магнітної системи та зібрані у єдину конструкцію і розміщені у магнітному полі первинного витка, при цьому внутрішнє кільце співвісного кільцевого...

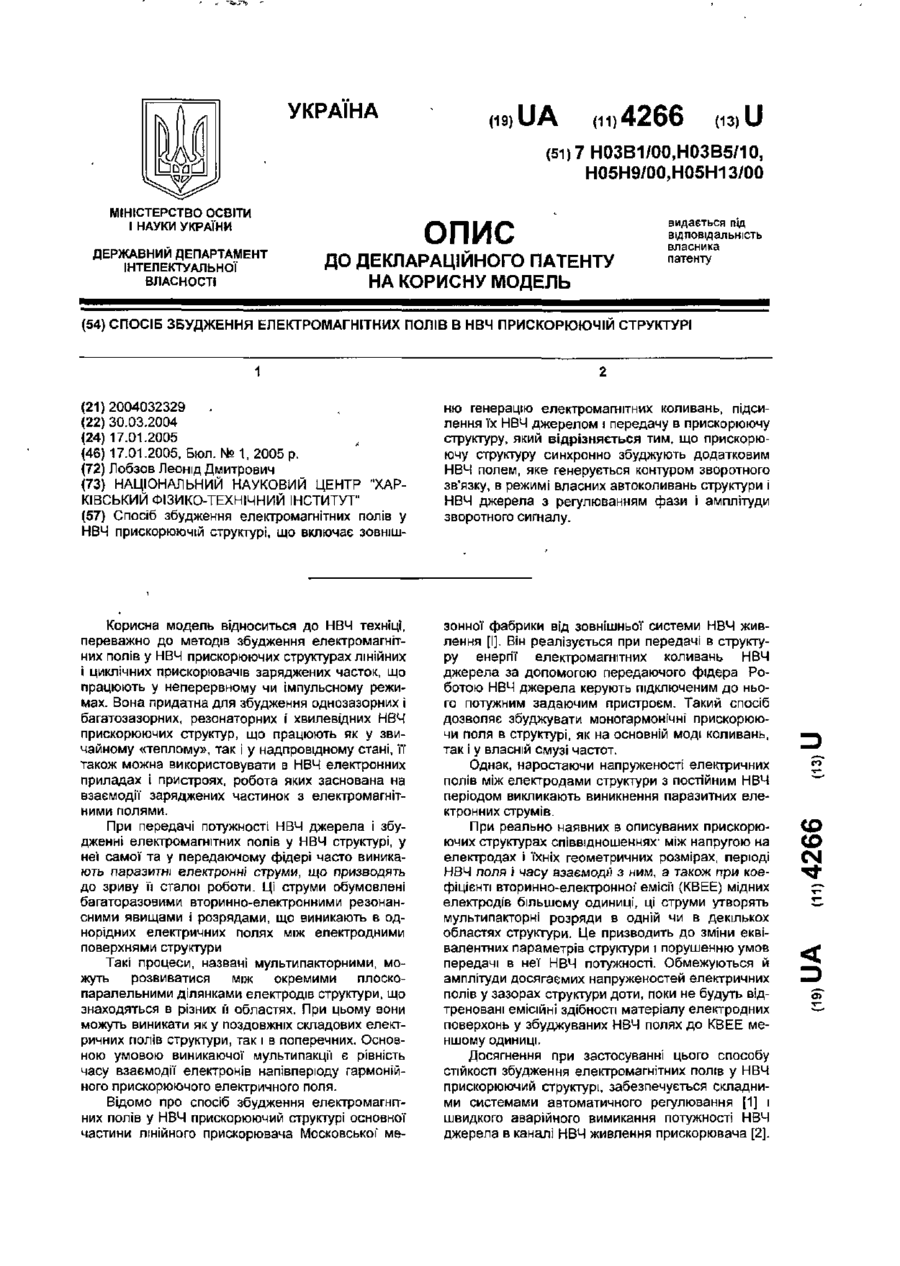

Номер патенту: 4266

Опубліковано: 17.01.2005

Автор: Лобзов Леонід Дмитрович

МПК: H05H 13/00, H03B 5/08, H03B 1/00 ...

Мітки: структури, електромагнітних, збудження, прискорюючій, полів, спосіб, нвч

Формула / Реферат:

Спосіб збудження електромагнітних полів у НВЧ прискорюючій структурі, що включає зовнішню генерацію електромагнітних коливань, підсилення їх НВЧ джерелом і передачу в прискорюючу структуру, який відрізняється тим, що прискорюючу структуру синхронно збуджують додатковим НВЧ полем, яке генерується контуром зворотного зв'язку, в режимі власних автоколивань структури і НВЧ джерела з регулюванням фази і амплітуди зворотного сигналу.

Номер патенту: 42392

Опубліковано: 15.04.2004

Автори: Куліш Віктор Васильович, МЕЛЬНИК АЛЕКСАНДРА КЛАВДІЯ

МПК: H05H 11/00, H05H 9/00

Мітки: прискорювач, індукційний, багатоканальний, лінійний, частинок, заряджених

Формула / Реферат:

1. Багатоканальний лінійний індукційний прискорювач заряджених частинок, що містить в собі інжекторний блок, прискорювальний блок, джерело живлення та блок вихідних пристроїв для лінійних пучків заряджених частинок, який відрізняється тим, що прискорювальний блок виконано у формі не менше як двох електродинамічно зв'язаних прискорювальних блоків одноканальних лінійних індукційних прискорювачів або одноканальних прискорювальних блоків, до...

Номер патенту: 42390

Опубліковано: 15.04.2004

Автори: Куліш Віктор Васильович, Хворост Володимир Андрійович, МЕЛЬНИК АЛЕКСАНДРА КЛАВДІЯ

МПК: A61L 2/08, H05H 9/00

Мітки: стерилізатор, електронний

Формула / Реферат:

1. Електронний стерилізатор, який містить джерело релятивістських електронних пучків, блок вихідних пристроїв, блок систем опромінення та транспортну систему, який відрізняється тим, що джерело релятивістських електронних пучків виконано у формі багатоканального лінійного індукційного прискорювача.2. Електронний стерилізатор за пунктом 1, який відрізняється тим, що багатоканальний лінійний індукційний прискорювач виконано як джерело...

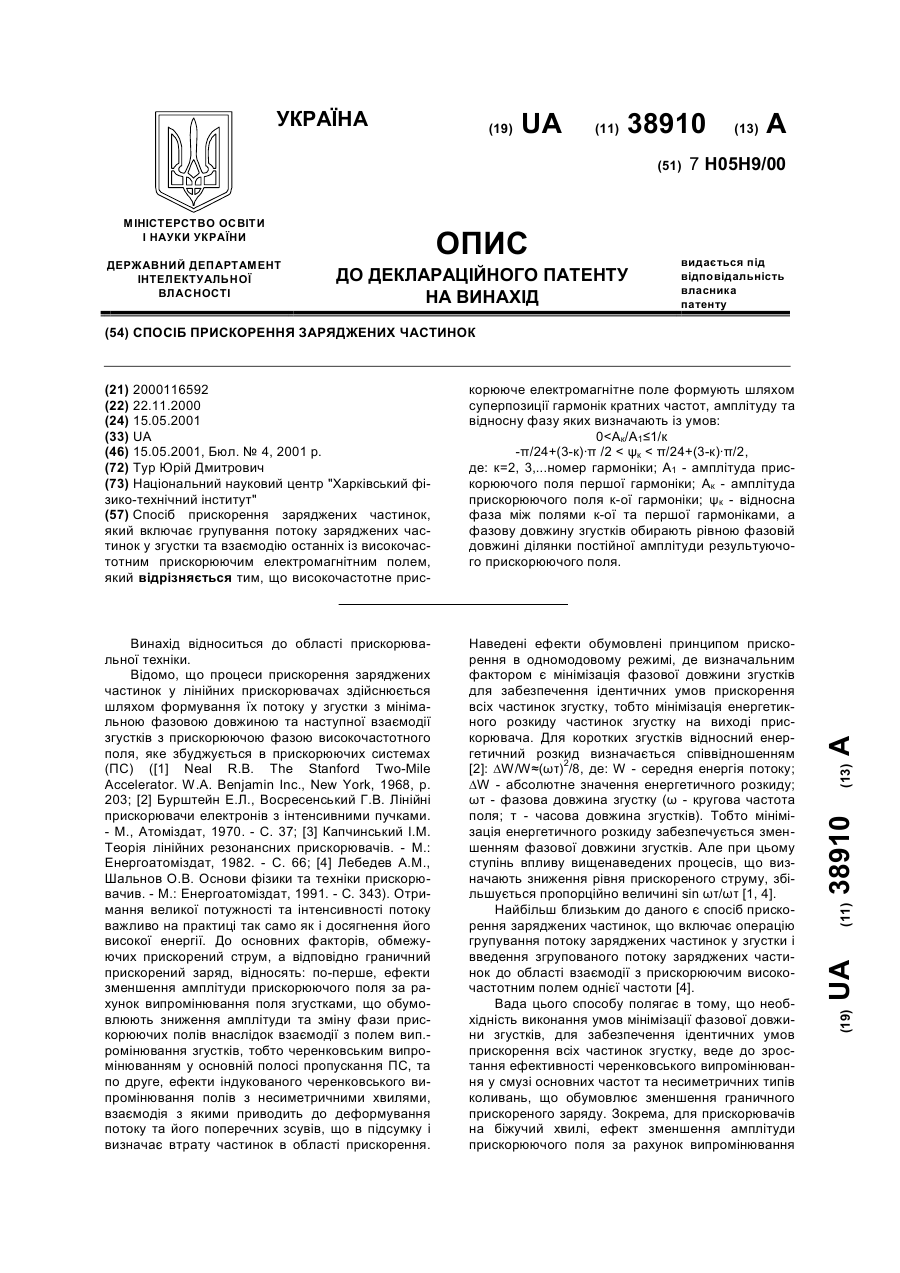

Номер патенту: 38910

Опубліковано: 15.05.2001

Автор: Тур Юрій Дмитрович

МПК: H05H 9/00

Мітки: прискорення, частинок, спосіб, заряджених

Формула / Реферат:

 Спосіб прискорення заряджених частинок, який включає групування потоку заряджених частинок у згустки та взаємодію останніх із високочастотним прискорюючим електромагнітним полем, який відрізняється тим, що високочастотне прискорююче електромагнітне поле формують шляхом суперпозиції гармонік кратних частот, амплітуду та відносну фазу яких визначають із умов:0<Ак/А1£1/к-π/24+(3-к) π /2 < Ψк <...
