Кобцева Наталія Львівна

Номер патенту: 20043

Опубліковано: 15.01.2007

Автори: Цуркан Ірина Олександрівна, Каськів Михайло Євстахович, Борулько Віктор Іванович, Воронцов Павло Миколайович, Стегній Станіслав Дем'янович, Кобцева Наталія Львівна, Ткаченко Олена Миколаївна

МПК: C03C 3/076

Мітки: електровакуумне, скло

Формула / Реферат:

Електровакуумне скло, що містить SiО2, Аl2O3, CaO, MgO, Na2O, K2O, яке відрізняється тим, що компоненти знаходяться в наступному співвідношенні, мас. %: SiO2 72,5-74,5 Аl2О3 1,0-2,5 CaO 3,5-4,1 MgO 3,3-3,9 Na2O 15,5-16,5 K2O 0,9-1,2 ...

Номер патенту: 20350

Опубліковано: 15.07.1997

Автори: Іотковська Людмила Михайлівна, Москаленко Антоніна Михайлівна, Поколенко Валерій Іванович, Гойхман Валерій Юрійович, Райхель Олександр Михайлович, Кобцева Наталія Львівна

МПК: C03C 17/22

Мітки: скла, одержання, спосіб, безвідблискового

Формула / Реферат:

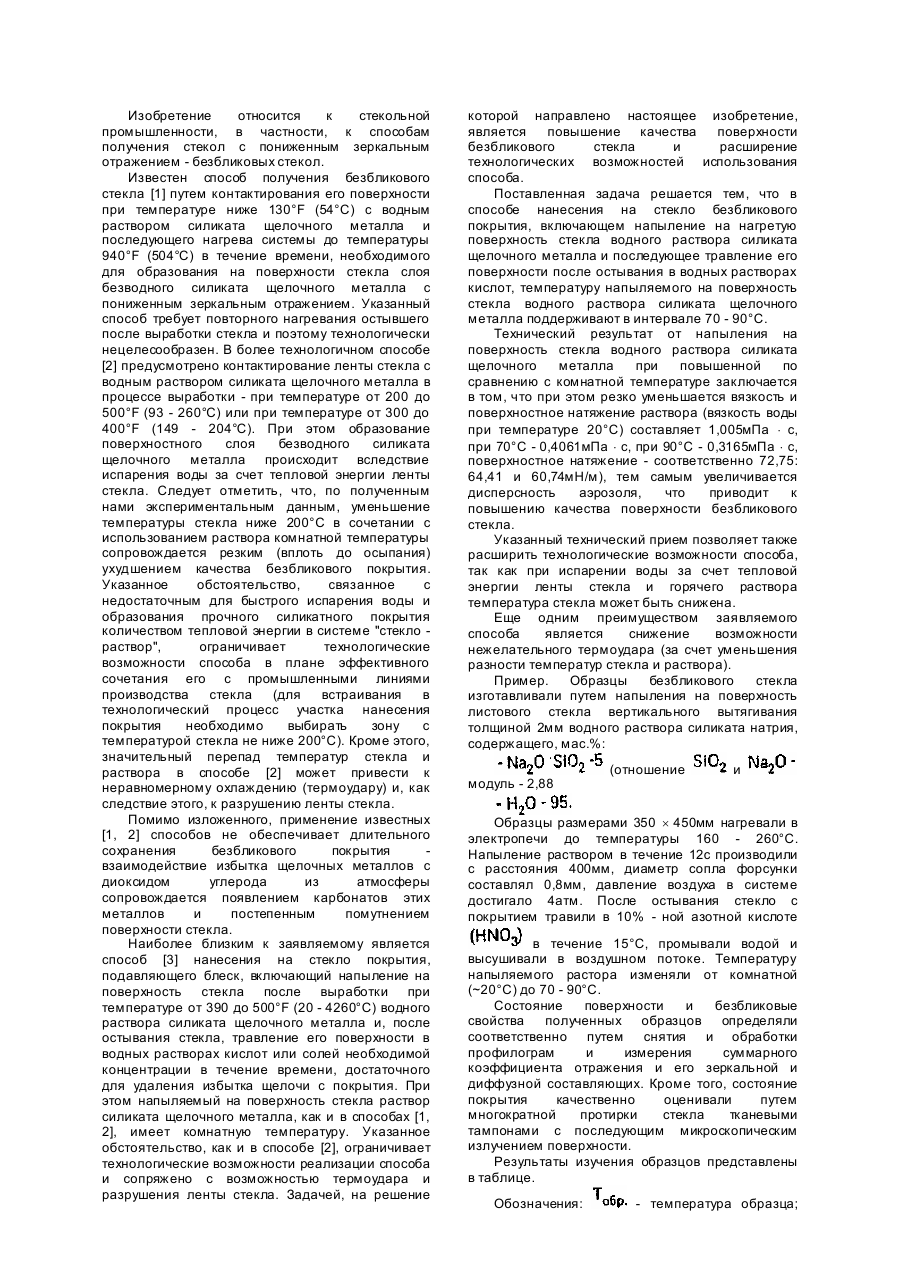

Способ получения безбликового стекла пу­тем напыления на нагретую поверхность стекла водного раствора силиката щелочного металла и последующего после остывания травления поверх­ности в водных растворах кислот, отличающийся тем, что температуру водного раствора силиката щелочного металла, напыляемого на поверхность стекла, поддерживают в интервале 70-90°С.

Номер патенту: 9694

Опубліковано: 30.09.1996

Автори: Москаленко Антоніна Михайлівна, Кобцева Наталія Львівна, Гойхман Валерій Юрійович, Іотковська Людмила Михайлівна, Райхель Олександр Михайлович

МПК: C03C 15/00

Мітки: скла, паста, поверхні, матування

Формула / Реферат:

Паста для матирования поверхности стекла, включающая бифторид аммония, сульфат бария, декстрин и воду, отличающаяся тем, что она до­полнительно содержит винную кислоту при следу­ющем соотношении компонентов, % маc.:бифторид аммония               52-55сульфат бария                        21-22декстрин                                7-8винная кислота                     4-10вода...
