Паста для матування поверхні скла

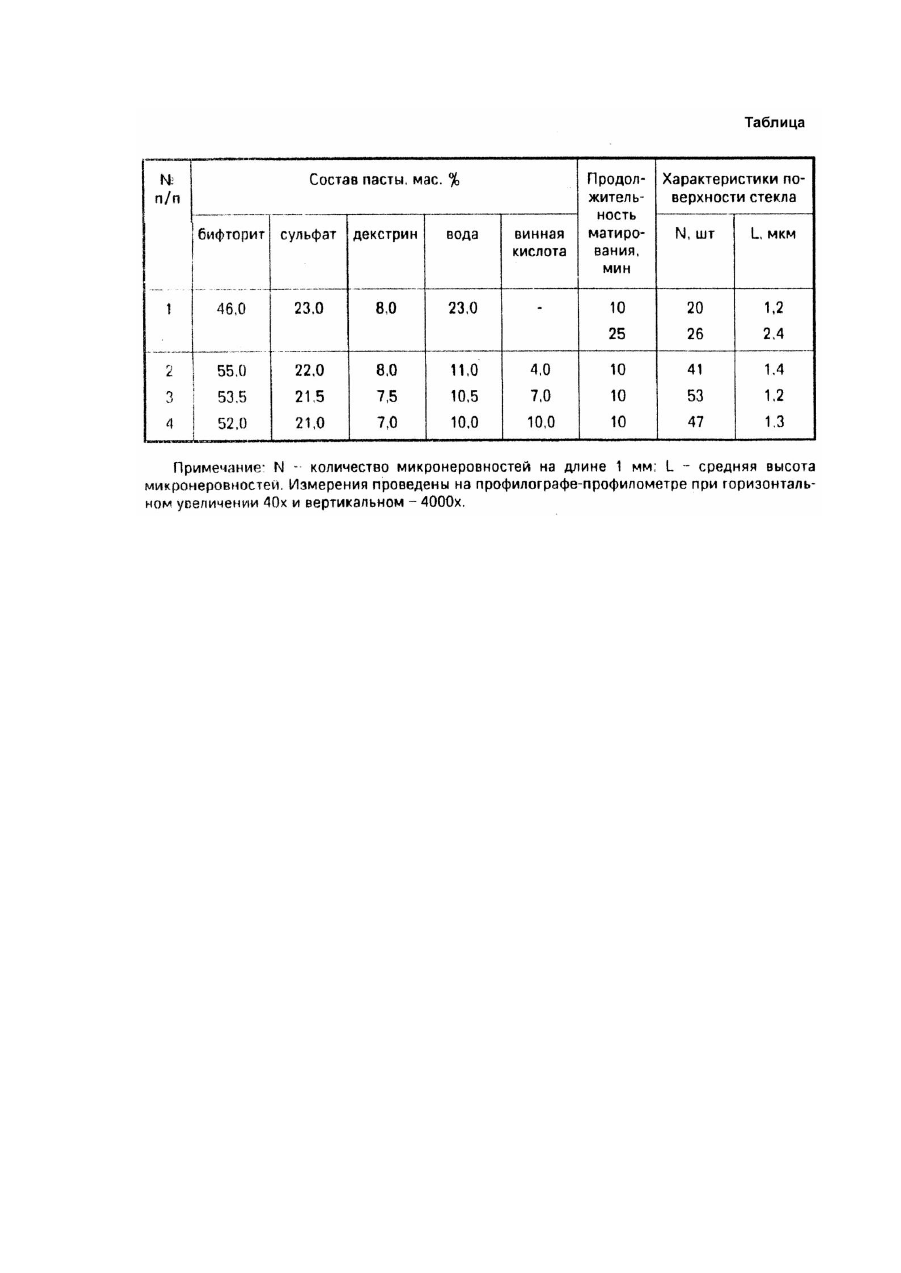

Изобретение относится к стекольной промышленности, в частности, к составам травильных паст для матирования поверхности стекла. Наиболее близким к заявленному является состав для матирования поверхности стекла, включающий мас.%: бифторид аммония - 46, сульфат бария - 23, - 23 и декстрин - 8. Здесь пастообразующий компонент - декстрин обеспечивает пасте вязкость и адгезионную способность, позволяющие применять ее на изделиях сложной конфигурации. Однако, известная паста не обеспечивает достаточного качества поверхности и требуемой производительности процесса матирования из-за отсутствия в его составе кислоты, необходимой для превращения продуктов реакции фтористоводородной кислоты со стеклом и водорастворимые и, как следствие этого -легко смываемые содой соли. Вместе с тем, введение в состав серной кислоты как это имеет место в некоторых составах, не представляется возможным из-за взаимодействия серной кислоты с декстрином, в результате которого последний обугливается и теряет вязкостные и адгезионные свойства. Задачей заявляемого изобретения является разработка состава пасты для матирования стеклянных изделий сложной конфигурации, например, сувенирных бутылок, обеспечивающей высокое качество матированной поверхности и повышение производительности процесса. Эта задача решается тем, что в состав пасты для матирования поверхности, включающий бифторид аммония, сульфат бария, воду и декстрин, дополнительно вводят винную кислоту при следующем соотношении компонентов, мас.%: Введение в состав травителя органической винной кислоты не приводит к обугливанию пастообразователя - декстрина, вследствие чего паста сохраняет необходимую консистенцию и обеспечивает возможность матирования изделий сложной конфигурации. Одновременно двухосновная средней силы винная кислота, реагируя с труднорастворимыми продуктами травления стекла фтористоводородными соединениями, образует легкорастворимые тартраты (соли винной кислоты). Это повышает качество травленой поверхности стекла и ускоряет процесс матирования. Пример, Матировали сувенирные коньячные бутылки сложной конфигурации из зеленого стекла состава (главные компоненты), мас.%: Пасту предлагаемого состава готовили следующим образом: Просеянные через сито 016 порошкообразные сульфат бария, декстрин и винную кислоту в заданном соотношении (см. ниже таблицу) смешивали с бифторидом аммония и в течение 3 - х часов размалывали в шаровой мельнице, затем смешивали с необходимым количеством воды. Готовую пастообразную смесь протирали через сито 05 и помещали в емкость для матирования бутылок. Результаты матирования бутылок в известной и заявляемой пастах представлены в таблице. В обоих случаях консистенция паст обеспечивала равномерное матирование бутылок. Как видно из таблицы, применение пасты заявляемого состава по сравнению с известной пастой обеспечивает значительно более высокое качество поверхности стекла (количество микронеровностей на 1мм увеличивается в 1,6 - 2,0 раза, при этом достигается т.н. "шелковистое" матирование) при существенно (в 2,5 раза) меньшей продолжительности матирования. Таким образом, применение заявляемой пасты позволит повысить качество поверхности и производительность процесса матирования стекла.
