Шумейко Дмитрій Іванович
Штамп для відбортовки отворів в листових заготовках
Номер патенту: 12697
Опубліковано: 28.02.1997
Автори: Шумейко Дмитрій Іванович, Шумейко Андрій Дмитрович, Шумейко Павло Дмитрович
МПК: B21D 28/24, B21D 35/00
Мітки: отворів, листових, штамп, відбортовки, заготовках
Текст:
...ыс и ть и н тенс ив нос ть рас тяж ения материала в рад иальном направлении, что обеспечивает увеличение ко- 30 э ффициента вытяжки. На чертеже показан ш тамп в исход ном и рабочем положениях . Штамп с од ержит верх нюю плиту 1, пуансон-матрицу 2 со с тупенями пробивки 3, отбортовки 4 и выс ту - 35 по м 5, п р иж им 6. Н а ни ж н юю п л и ту 7 штампа опирается отборточная матрица 8 и опорная плита 9. В отбортовочной матрице 8 установлен...

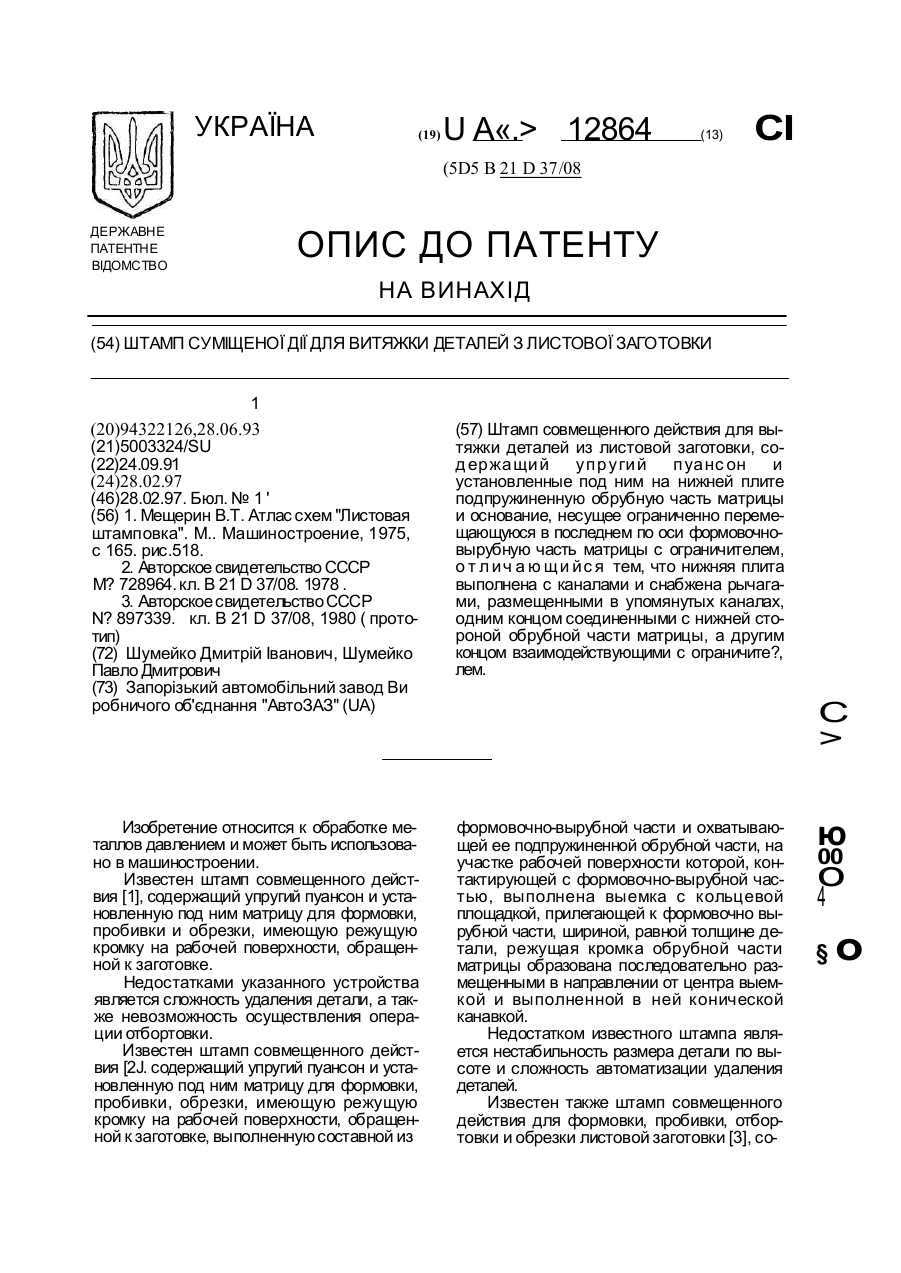

Штамп суміщеної дії для витяжки деталей з листової заготовки
Номер патенту: 12864
Опубліковано: 28.02.1997
Автори: Шумейко Павло Дмитрович, Шумейко Дмитрій Іванович
МПК: B21D 37/00
Мітки: витяжки, суміщеної, штамп, заготовки, деталей, листової, дії
Формула / Реферат:
(57) Штамп совмещенного действия для вытяжки деталей из листовой заготовки, содержащий упругий пуансон и установленные под ним на нижней плите подпружиненную обрубную часть матрицы и основание, несущее ограниченно перемещающуюся в последнем по оси формовочно-вырубную часть матрицы с ограничителем, отличающийся тем, что нижняя плита выполнена с каналами и снабжена рычагами, размещенными в упомянутых каналах, одним концом соединенными с нижней...
Спосіб виготовлення зігнутих деталей таврового профілю
Номер патенту: 6660
Опубліковано: 29.12.1994
Автори: Шумейко Дмитрій Іванович, Шумейко Андрій Дмитрович, Кравчук Степан Іванович
МПК: B21D 53/00
Мітки: профілю, деталей, виготовлення, таврового, спосіб, зігнутих
Формула / Реферат:
(57) 1. Способ изготовления изогнутых деталей таврового сечения, включающий получение заготовок таврового сечения и гибку их на ребро, отличающийся тем, что заготовку получают сваркой из полосы, предназначенной для полки, и полосы, предназначенной для ребра, а перед сваркой на одной стороне полос формуют поперечные и продольные впадины, причем на полосе, предназначенной для полки, впадины выполняют со стороны сварных швов, а на полосе,...
