Коробка для з’єднань волоконно-оптичних кабелів та патч-кордів

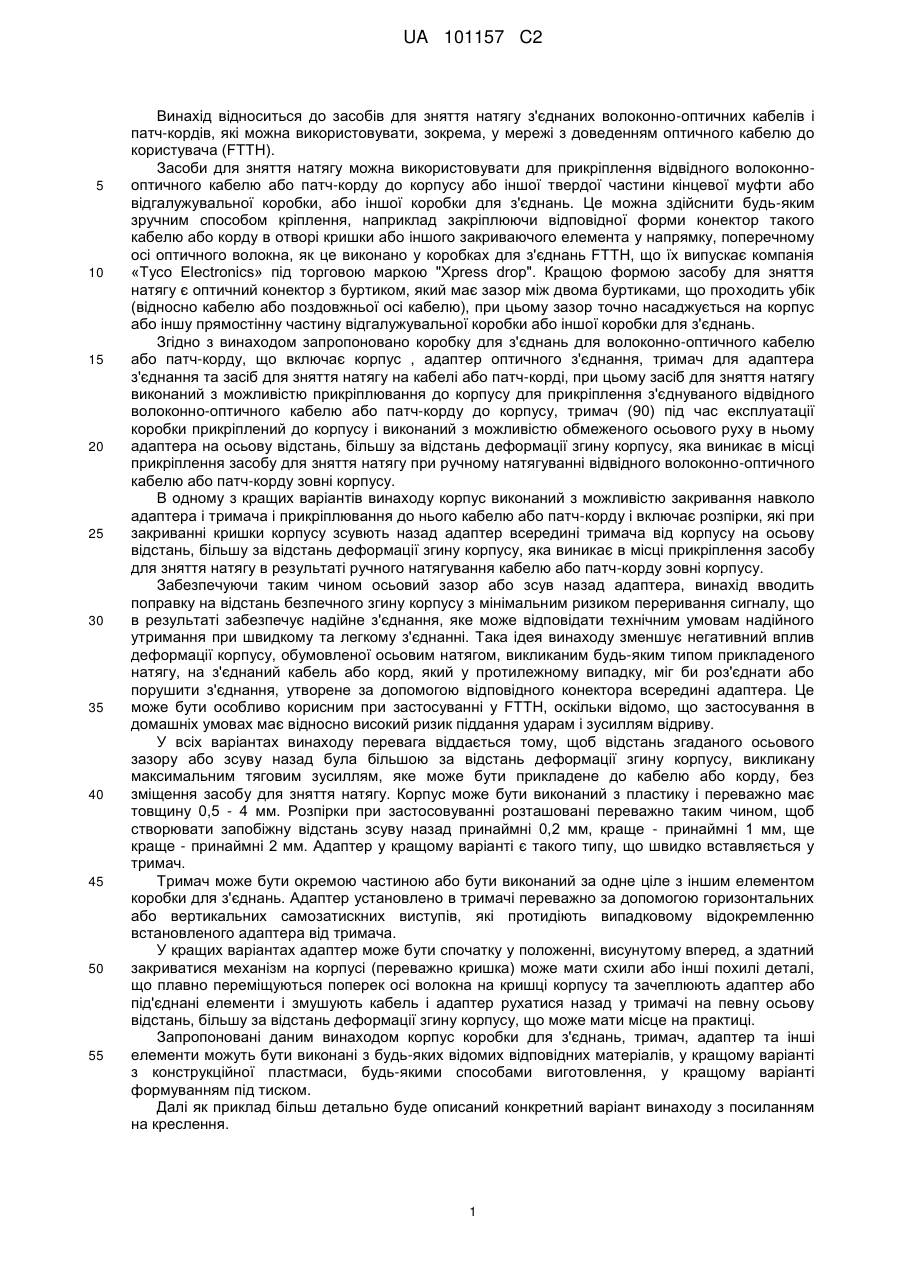

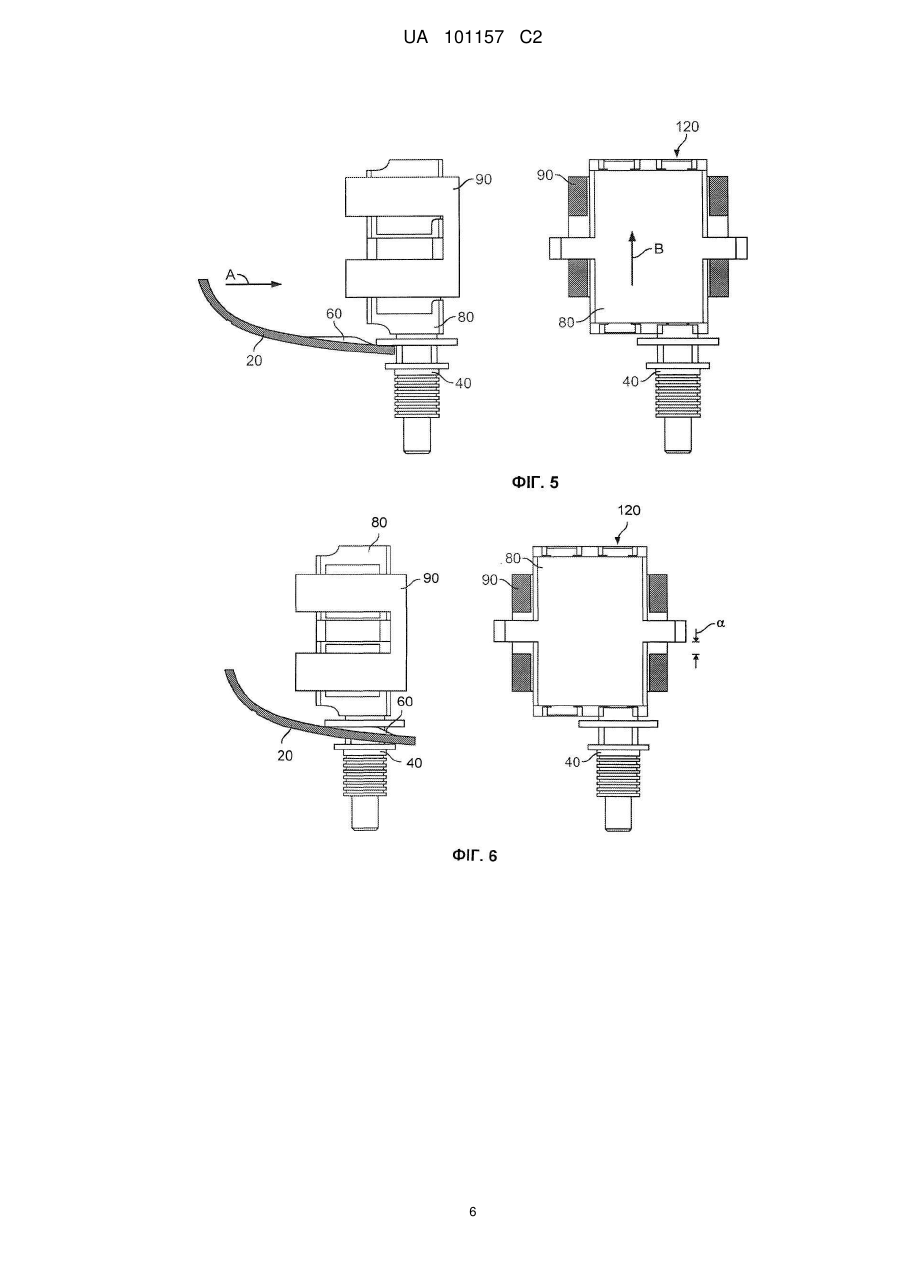

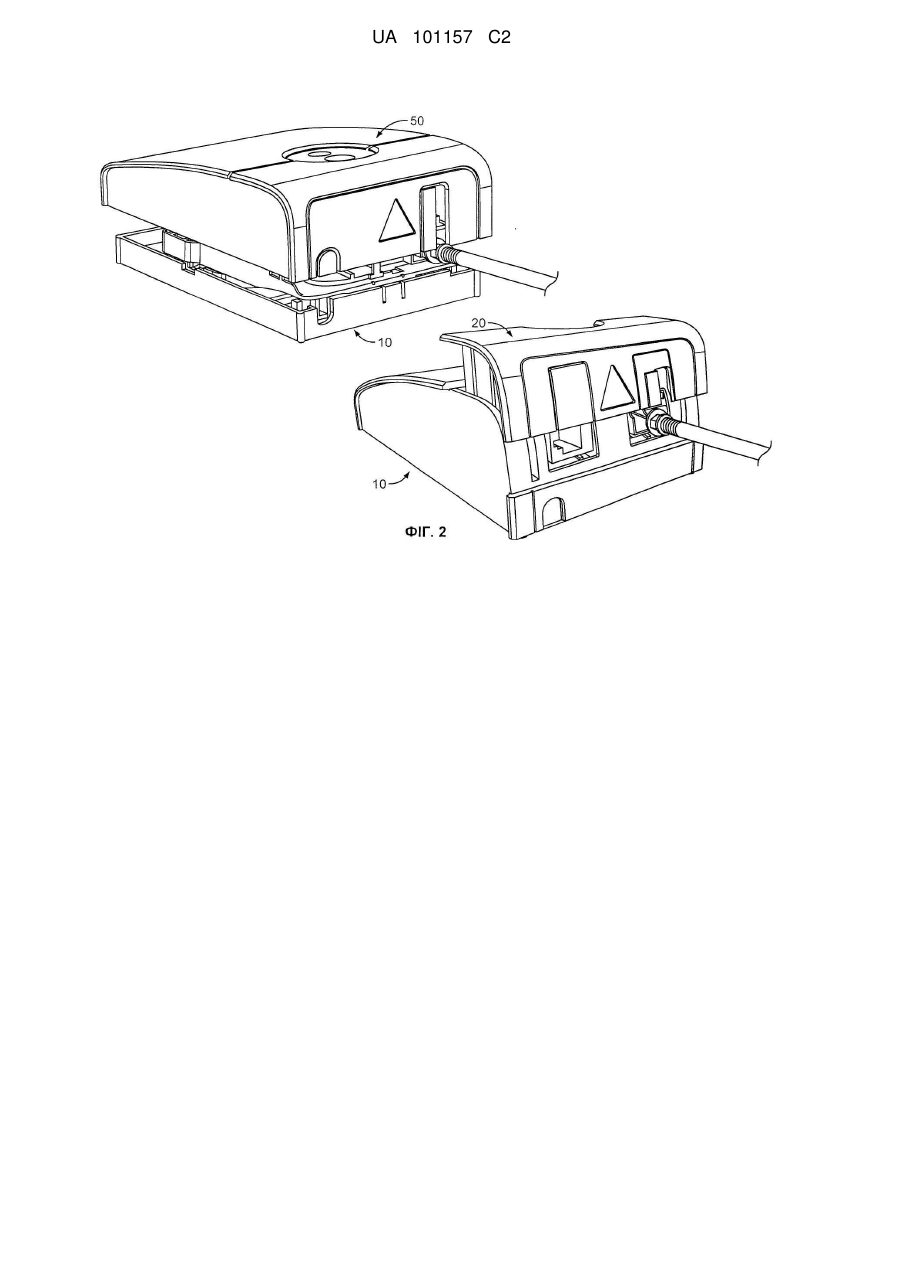

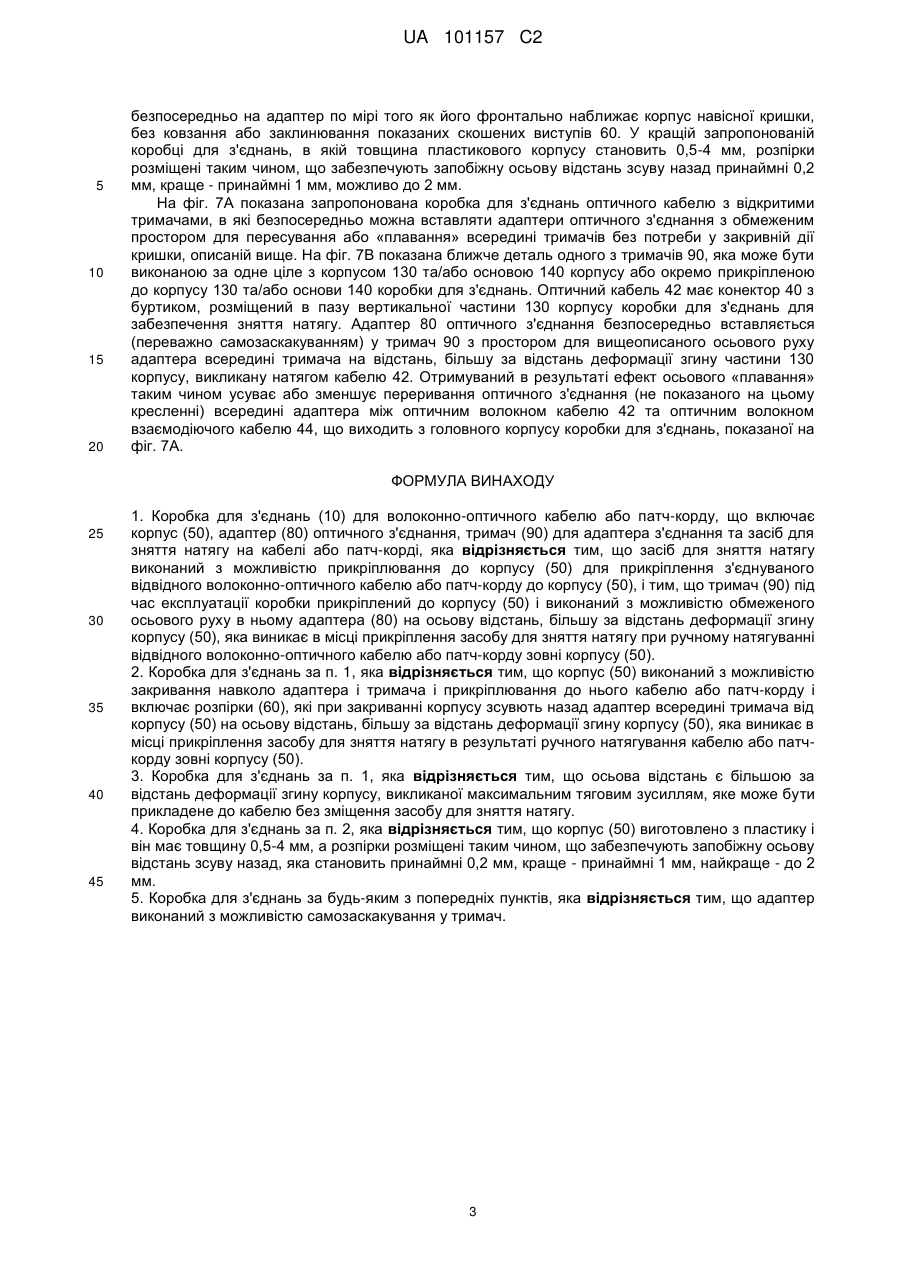

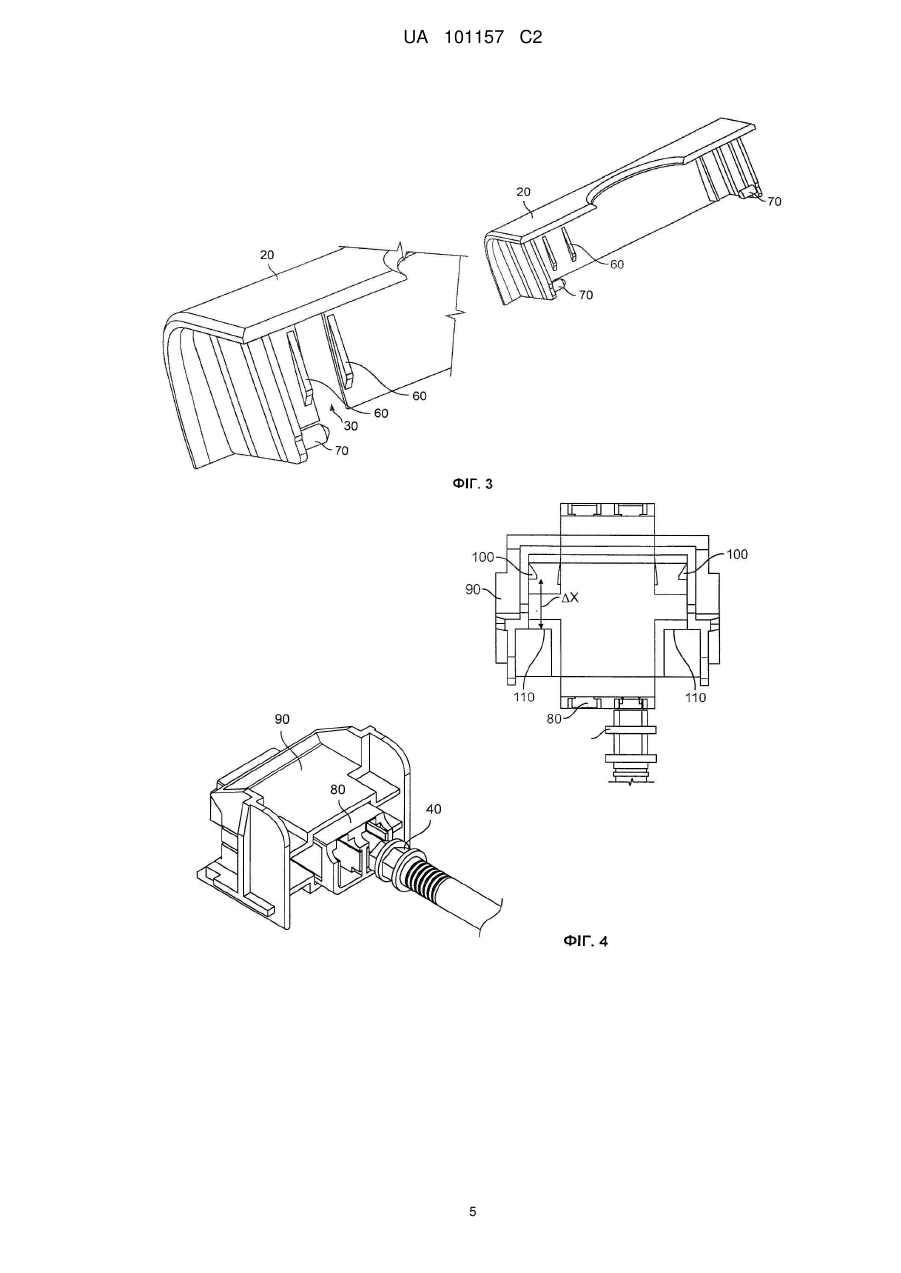

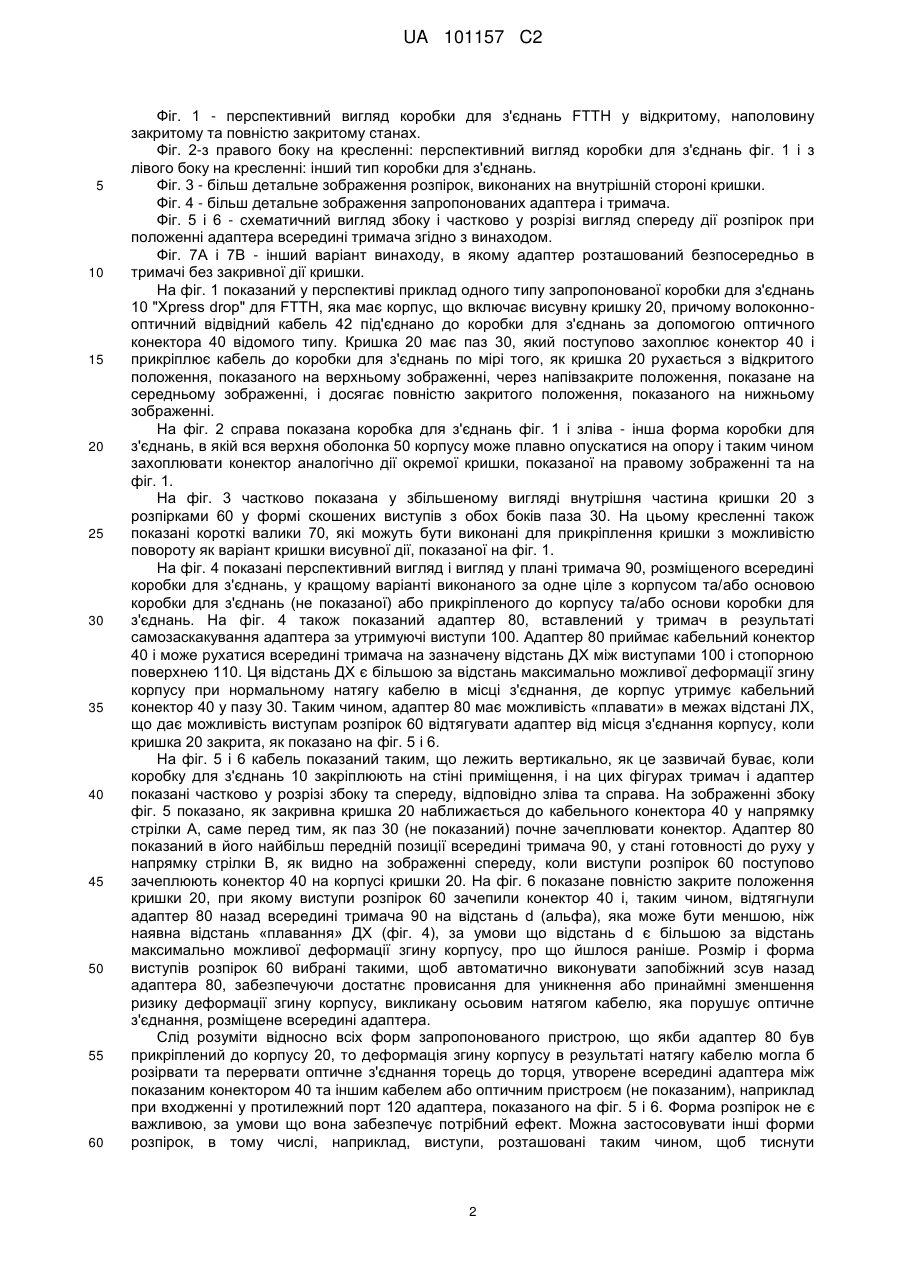

Реферат: Коробка для з'єднань (10) для волоконно-оптичного кабелю або патч-корду, що включає корпус (20), адаптер (80) оптичного з'єднання, тримач (90) для адаптера з'єднання та кабельний фіксатор, прикріплюваний до корпусу, в якому тримач виконаний як одне ціле з корпусом або прикріплений, або може прикріплюватися всередині корпусу і дає можливість обмеженого осьового руху адаптера всередині тримача на відстань, більшу за відстань деформації згину корпусу, яка виникає в місці прикріплення кабельного фіксатора в результаті ручного натягування кабелю або корду зовні корпусу. UA 101157 C2 (12) UA 101157 C2 UA 101157 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до засобів для зняття натягу з'єднаних волоконно-оптичних кабелів і патч-кордів, які можна використовувати, зокрема, у мережі з доведенням оптичного кабелю до користувача (FTTH). Засоби для зняття натягу можна використовувати для прикріплення відвідного волоконнооптичного кабелю або патч-корду до корпусу або іншої твердої частини кінцевої муфти або відгалужувальної коробки, або іншої коробки для з'єднань. Це можна здійснити будь-яким зручним способом кріплення, наприклад закріплюючи відповідної форми конектор такого кабелю або корду в отворі кришки або іншого закриваючого елемента у напрямку, поперечному осі оптичного волокна, як це виконано у коробках для з'єднань FTTH, що їх випускає компанія «Tyco Electronics» під торговою маркою "Xpress drop". Кращою формою засобу для зняття натягу є оптичний конектор з буртиком, який має зазор між двома буртиками, що проходить убік (відносно кабелю або поздовжньої осі кабелю), при цьому зазор точно насаджується на корпус або іншу прямостінну частину відгалужувальної коробки або іншої коробки для з'єднань. Згідно з винаходом запропоновано коробку для з'єднань для волоконно-оптичного кабелю або патч-корду, що включає корпус , адаптер оптичного з'єднання, тримач для адаптера з'єднання та засіб для зняття натягу на кабелі або патч-корді, при цьому засіб для зняття натягу виконаний з можливістю прикріплювання до корпусу для прикріплення з'єднуваного відвідного волоконно-оптичного кабелю або патч-корду до корпусу, тримач (90) під час експлуатації коробки прикріплений до корпусу і виконаний з можливістю обмеженого осьового руху в ньому адаптера на осьову відстань, більшу за відстань деформації згину корпусу, яка виникає в місці прикріплення засобу для зняття натягу при ручному натягуванні відвідного волоконно-оптичного кабелю або патч-корду зовні корпусу. В одному з кращих варіантів винаходу корпус виконаний з можливістю закривання навколо адаптера і тримача і прикріплювання до нього кабелю або патч-корду і включає розпірки, які при закриванні кришки корпусу зсувють назад адаптер всередині тримача від корпусу на осьову відстань, більшу за відстань деформації згину корпусу, яка виникає в місці прикріплення засобу для зняття натягу в результаті ручного натягування кабелю або патч-корду зовні корпусу. Забезпечуючи таким чином осьовий зазор або зсув назад адаптера, винахід вводить поправку на відстань безпечного згину корпусу з мінімальним ризиком переривання сигналу, що в результаті забезпечує надійне з'єднання, яке може відповідати технічним умовам надійного утримання при швидкому та легкому з'єднанні. Така ідея винаходу зменшує негативний вплив деформації корпусу, обумовленої осьовим натягом, викликаним будь-яким типом прикладеного натягу, на з'єднаний кабель або корд, який у протилежному випадку, міг би роз'єднати або порушити з'єднання, утворене за допомогою відповідного конектора всередині адаптера. Це може бути особливо корисним при застосуванні у FTTH, оскільки відомо, що застосування в домашніх умовах має відносно високий ризик піддання ударам і зусиллям відриву. У всіх варіантах винаходу перевага віддається тому, щоб відстань згаданого осьового зазору або зсуву назад була більшою за відстань деформації згину корпусу, викликану максимальним тяговим зусиллям, яке може бути прикладене до кабелю або корду, без зміщення засобу для зняття натягу. Корпус може бути виконаний з пластику і переважно має товщину 0,5 - 4 мм. Розпірки при застосовуванні розташовані переважно таким чином, щоб створювати запобіжну відстань зсуву назад принаймні 0,2 мм, краще - принаймні 1 мм, ще краще - принаймні 2 мм. Адаптер у кращому варіанті є такого типу, що швидко вставляється у тримач. Тримач може бути окремою частиною або бути виконаний за одне ціле з іншим елементом коробки для з'єднань. Адаптер установлено в тримачі переважно за допомогою горизонтальних або вертикальних самозатискних виступів, які протидіють випадковому відокремленню встановленого адаптера від тримача. У кращих варіантах адаптер може бути спочатку у положенні, висунутому вперед, а здатний закриватися механізм на корпусі (переважно кришка) може мати схили або інші похилі деталі, що плавно переміщуються поперек осі волокна на кришці корпусу та зачеплюють адаптер або під'єднані елементи і змушують кабель і адаптер рухатися назад у тримачі на певну осьову відстань, більшу за відстань деформації згину корпусу, що може мати місце на практиці. Запропоновані даним винаходом корпус коробки для з'єднань, тримач, адаптер та інші елементи можуть бути виконані з будь-яких відомих відповідних матеріалів, у кращому варіанті з конструкційної пластмаси, будь-якими способами виготовлення, у кращому варіанті формуванням під тиском. Далі як приклад більш детально буде описаний конкретний варіант винаходу з посиланням на креслення. 1 UA 101157 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - перспективний вигляд коробки для з'єднань FTTH у відкритому, наполовину закритому та повністю закритому станах. Фіг. 2-з правого боку на кресленні: перспективний вигляд коробки для з'єднань фіг. 1 і з лівого боку на кресленні: інший тип коробки для з'єднань. Фіг. 3 - більш детальне зображення розпірок, виконаних на внутрішній стороні кришки. Фіг. 4 - більш детальне зображення запропонованих адаптера і тримача. Фіг. 5 і 6 - схематичний вигляд збоку і частково у розрізі вигляд спереду дії розпірок при положенні адаптера всередині тримача згідно з винаходом. Фіг. 7А і 7В - інший варіант винаходу, в якому адаптер розташований безпосередньо в тримачі без закривної дії кришки. На фіг. 1 показаний у перспективі приклад одного типу запропонованої коробки для з'єднань 10 "Xpress drop" для FTTH, яка має корпус, що включає висувну кришку 20, причому волоконнооптичний відвідний кабель 42 під'єднано до коробки для з'єднань за допомогою оптичного конектора 40 відомого типу. Кришка 20 має паз 30, який поступово захоплює конектор 40 і прикріплює кабель до коробки для з'єднань по мірі того, як кришка 20 рухається з відкритого положення, показаного на верхньому зображенні, через напівзакрите положення, показане на середньому зображенні, і досягає повністю закритого положення, показаного на нижньому зображенні. На фіг. 2 справа показана коробка для з'єднань фіг. 1 і зліва - інша форма коробки для з'єднань, в якій вся верхня оболонка 50 корпусу може плавно опускатися на опору і таким чином захоплювати конектор аналогічно дії окремої кришки, показаної на правому зображенні та на фіг. 1. На фіг. 3 частково показана у збільшеному вигляді внутрішня частина кришки 20 з розпірками 60 у формі скошених виступів з обох боків паза 30. На цьому кресленні також показані короткі валики 70, які можуть бути виконані для прикріплення кришки з можливістю повороту як варіант кришки висувної дії, показаної на фіг. 1. На фіг. 4 показані перспективний вигляд і вигляд у плані тримача 90, розміщеного всередині коробки для з'єднань, у кращому варіанті виконаного за одне ціле з корпусом та/або основою коробки для з'єднань (не показаної) або прикріпленого до корпусу та/або основи коробки для з'єднань. На фіг. 4 також показаний адаптер 80, вставлений у тримач в результаті самозаскакування адаптера за утримуючі виступи 100. Адаптер 80 приймає кабельний конектор 40 і може рухатися всередині тримача на зазначену відстань ДХ між виступами 100 і стопорною поверхнею 110. Ця відстань ДХ є більшою за відстань максимально можливої деформації згину корпусу при нормальному натягу кабелю в місці з'єднання, де корпус утримує кабельний конектор 40 у пазу 30. Таким чином, адаптер 80 має можливість «плавати» в межах відстані ЛХ, що дає можливість виступам розпірок 60 відтягувати адаптер від місця з'єднання корпусу, коли кришка 20 закрита, як показано на фіг. 5 і 6. На фіг. 5 і 6 кабель показаний таким, що лежить вертикально, як це зазвичай буває, коли коробку для з'єднань 10 закріплюють на стіні приміщення, і на цих фігурах тримач і адаптер показані частково у розрізі збоку та спереду, відповідно зліва та справа. На зображенні збоку фіг. 5 показано, як закривна кришка 20 наближається до кабельного конектора 40 у напрямку стрілки А, саме перед тим, як паз 30 (не показаний) почне зачеплювати конектор. Адаптер 80 показаний в його найбільш передній позиції всередині тримача 90, у стані готовності до руху у напрямку стрілки В, як видно на зображенні спереду, коли виступи розпірок 60 поступово зачеплюють конектор 40 на корпусі кришки 20. На фіг. 6 показане повністю закрите положення кришки 20, при якому виступи розпірок 60 зачепили конектор 40 і, таким чином, відтягнули адаптер 80 назад всередині тримача 90 на відстань d (альфа), яка може бути меншою, ніж наявна відстань «плавання» ДХ (фіг. 4), за умови що відстань d є більшою за відстань максимально можливої деформації згину корпусу, про що йшлося раніше. Розмір і форма виступів розпірок 60 вибрані такими, щоб автоматично виконувати запобіжний зсув назад адаптера 80, забезпечуючи достатнє провисання для уникнення або принаймні зменшення ризику деформації згину корпусу, викликану осьовим натягом кабелю, яка порушує оптичне з'єднання, розміщене всередині адаптера. Слід розуміти відносно всіх форм запропонованого пристрою, що якби адаптер 80 був прикріплений до корпусу 20, то деформація згину корпусу в результаті натягу кабелю могла б розірвати та перервати оптичне з'єднання торець до торця, утворене всередині адаптера між показаним конектором 40 та іншим кабелем або оптичним пристроєм (не показаним), наприклад при входженні у протилежний порт 120 адаптера, показаного на фіг. 5 і 6. Форма розпірок не є важливою, за умови що вона забезпечує потрібний ефект. Можна застосовувати інші форми розпірок, в тому числі, наприклад, виступи, розташовані таким чином, щоб тиснути 2 UA 101157 C2 5 10 15 20 безпосередньо на адаптер по мірі того як його фронтально наближає корпус навісної кришки, без ковзання або заклинювання показаних скошених виступів 60. У кращій запропонованій коробці для з'єднань, в якій товщина пластикового корпусу становить 0,5-4 мм, розпірки розміщені таким чином, що забезпечують запобіжну осьову відстань зсуву назад принаймні 0,2 мм, краще - принаймні 1 мм, можливо до 2 мм. На фіг. 7А показана запропонована коробка для з'єднань оптичного кабелю з відкритими тримачами, в які безпосередньо можна вставляти адаптери оптичного з'єднання з обмеженим простором для пересування або «плавання» всередині тримачів без потреби у закривній дії кришки, описаній вище. На фіг. 7В показана ближче деталь одного з тримачів 90, яка може бути виконаною за одне ціле з корпусом 130 та/або основою 140 корпусу або окремо прикріпленою до корпусу 130 та/або основи 140 коробки для з'єднань. Оптичний кабель 42 має конектор 40 з буртиком, розміщений в пазу вертикальної частини 130 корпусу коробки для з'єднань для забезпечення зняття натягу. Адаптер 80 оптичного з'єднання безпосередньо вставляється (переважно самозаскакуванням) у тримач 90 з простором для вищеописаного осьового руху адаптера всередині тримача на відстань, більшу за відстань деформації згину частини 130 корпусу, викликану натягом кабелю 42. Отримуваний в результаті ефект осьового «плавання» таким чином усуває або зменшує переривання оптичного з'єднання (не показаного на цьому кресленні) всередині адаптера між оптичним волокном кабелю 42 та оптичним волокном взаємодіючого кабелю 44, що виходить з головного корпусу коробки для з'єднань, показаної на фіг. 7А. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 1. Коробка для з'єднань (10) для волоконно-оптичного кабелю або патч-корду, що включає корпус (50), адаптер (80) оптичного з'єднання, тримач (90) для адаптера з'єднання та засіб для зняття натягу на кабелі або патч-корді, яка відрізняється тим, що засіб для зняття натягу виконаний з можливістю прикріплювання до корпусу (50) для прикріплення з'єднуваного відвідного волоконно-оптичного кабелю або патч-корду до корпусу (50), і тим, що тримач (90) під час експлуатації коробки прикріплений до корпусу (50) і виконаний з можливістю обмеженого осьового руху в ньому адаптера (80) на осьову відстань, більшу за відстань деформації згину корпусу (50), яка виникає в місці прикріплення засобу для зняття натягу при ручному натягуванні відвідного волоконно-оптичного кабелю або патч-корду зовні корпусу (50). 2. Коробка для з'єднань за п. 1, яка відрізняється тим, що корпус (50) виконаний з можливістю закривання навколо адаптера і тримача і прикріплювання до нього кабелю або патч-корду і включає розпірки (60), які при закриванні корпусу зсувють назад адаптер всередині тримача від корпусу (50) на осьову відстань, більшу за відстань деформації згину корпусу (50), яка виникає в місці прикріплення засобу для зняття натягу в результаті ручного натягування кабелю або патчкорду зовні корпусу (50). 3. Коробка для з'єднань за п. 1, яка відрізняється тим, що осьова відстань є більшою за відстань деформації згину корпусу, викликаної максимальним тяговим зусиллям, яке може бути прикладене до кабелю без зміщення засобу для зняття натягу. 4. Коробка для з'єднань за п. 2, яка відрізняється тим, що корпус (50) виготовлено з пластику і він має товщину 0,5-4 мм, а розпірки розміщені таким чином, що забезпечують запобіжну осьову відстань зсуву назад, яка становить принаймні 0,2 мм, краще - принаймні 1 мм, найкраще - до 2 мм. 5. Коробка для з'єднань за будь-яким з попередніх пунктів, яка відрізняється тим, що адаптер виконаний з можливістю самозаскакування у тримач. 3 UA 101157 C2 4 UA 101157 C2 5 UA 101157 C2 6 UA 101157 C2 7 UA 101157 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
