Спосіб визначення поляризаційної чутливості волоконно-оптичних компонентів

Завантажити PDF файл.

Формула / Реферат

Спосіб визначення поляризаційної чутливості волоконно-оптичних компонентів (ВОК), що  включаєвведення лінійно-поляризованого оптичного випромінювання в досліджуваний ВОК, визначення поляризаційної чутливості за величиною максимальної зміни потужності оптичного сигналу на виході ВОК, який відрізняється тим, що вхідний волоконний вивід ВОК звертають щонайменше в один площинний виток, причому ділянки оптичного волокна, які прилягають до витка, розташовують співвісно уздовж лінії, дотичної до витка, потім ділянки волокна розсовують до розпрямлення витка.

Текст

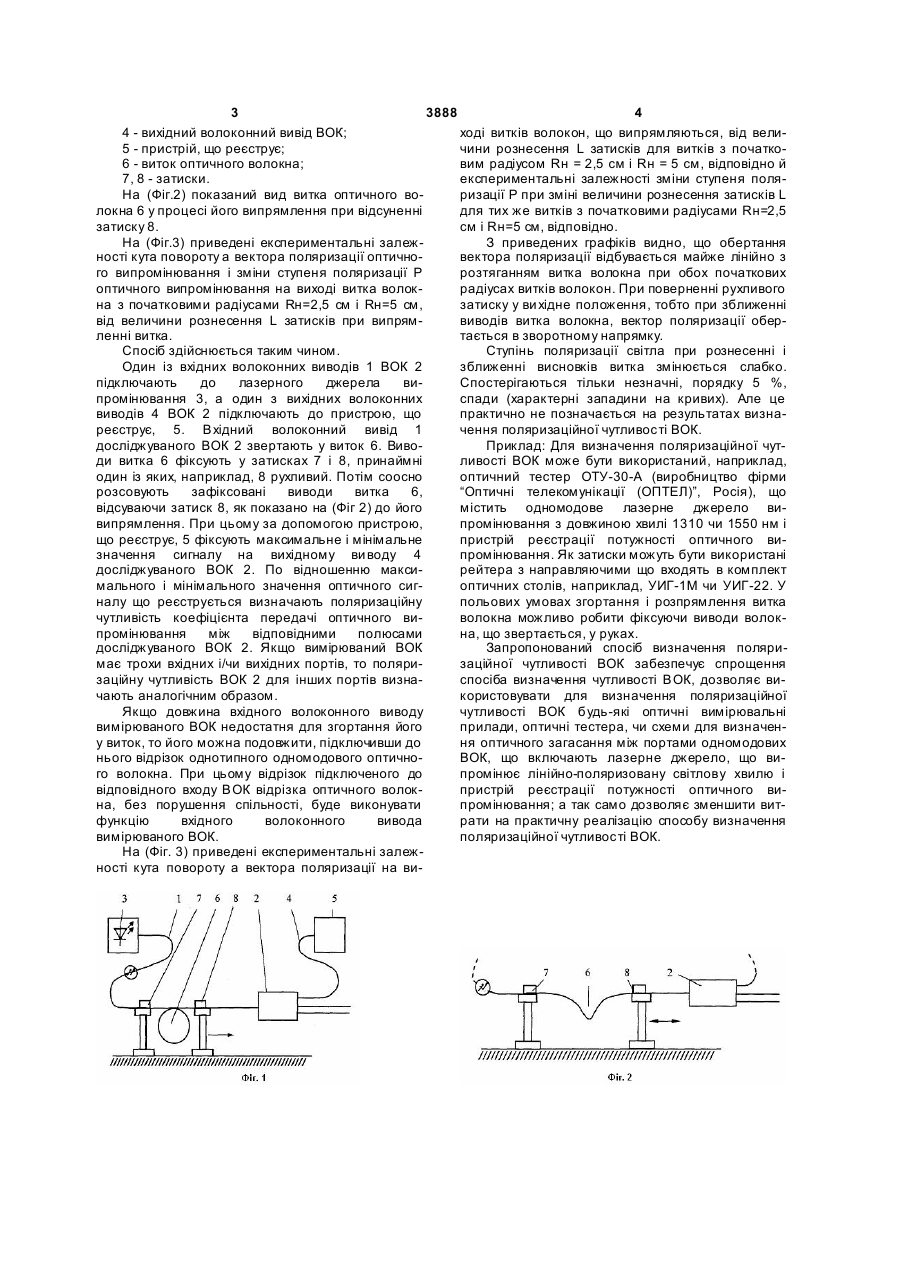

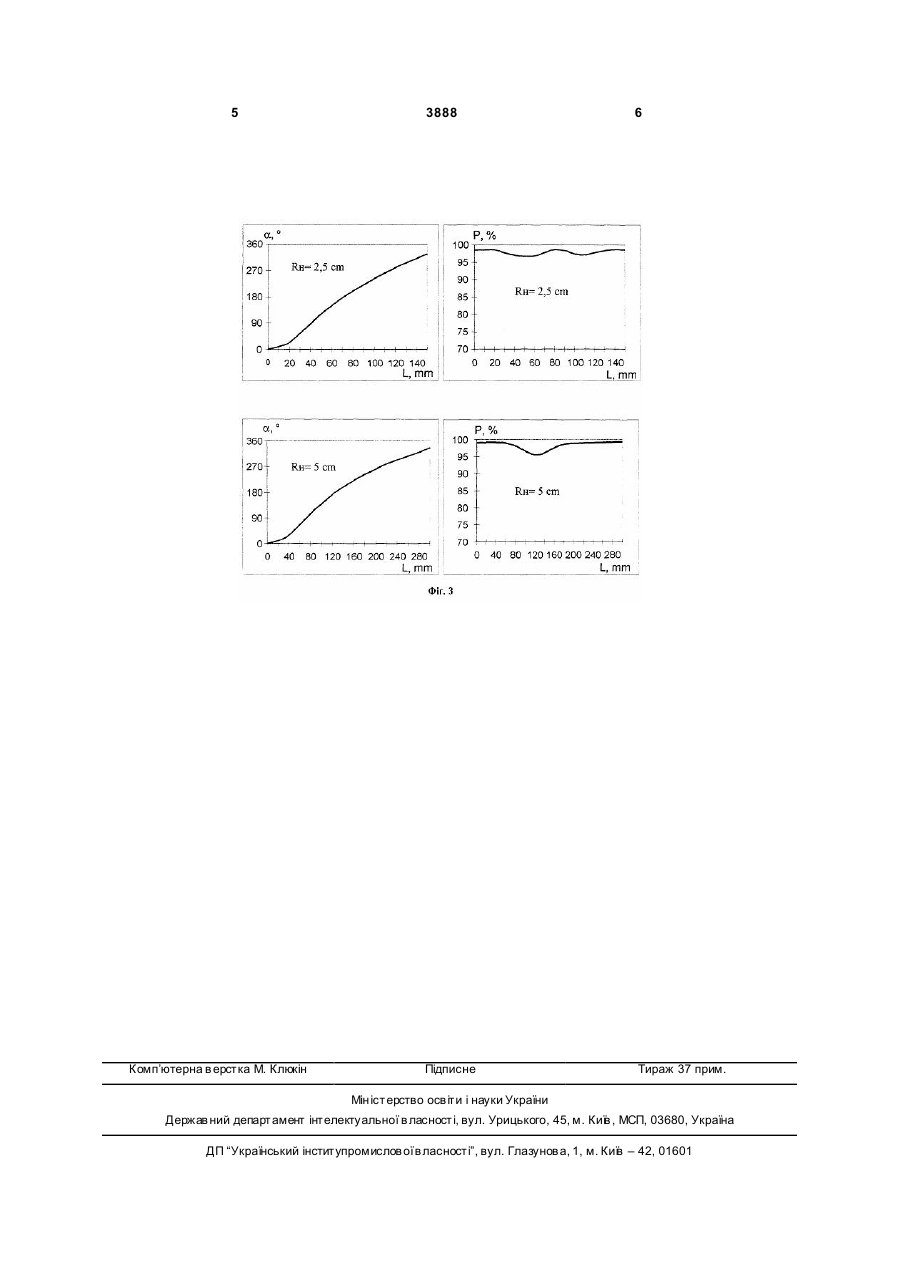

Спосіб визначення поляризаційної чутливості волоконно-оптичних компонентів (ВОК), що вклю 3 3888 4 4 - вихідний волоконний вивід ВОК; ході витків волокон, що випрямляються, від вели5 - пристрій, що реєструє; чини рознесення L затисків для витків з початко6 - виток оптичного волокна; вим радіусом Rн = 2,5 см і Rн = 5 см, відповідно й 7, 8 - затиски. експериментальні залежності зміни ступеня поляНа (Фіг.2) показаний вид витка оптичного воризації Р при зміні величини рознесення затисків L локна 6 у процесі його випрямлення при відсуненні для тих же витків з початковими радіусами Rн=2,5 затиску 8. см і Rн=5 см, відповідно. На (Фіг.3) приведені експериментальні залежЗ приведених графіків видно, що обертання ності кута повороту а вектора поляризації оптичновектора поляризації відбувається майже лінійно з го випромінювання і зміни ступеня поляризації Р розтяганням витка волокна при обох початкових оптичного випромінювання на виході витка волокрадіусах витків волокон. При поверненні рухливого на з початковими радіусами Rн=2,5 см і Rн=5 см, затиску у ви хідне положення, тобто при зближенні від величини рознесення L затисків при випрямвиводів витка волокна, вектор поляризації оберленні витка. тається в зворотному напрямку. Спосіб здійснюється таким чином. Ступінь поляризації світла при рознесенні і Один із вхідних волоконних виводів 1 ВОК 2 зближенні висновків витка змінюється слабко. підключають до лазерного джерела виСпостерігаються тільки незначні, порядку 5 %, промінювання 3, а один з вихідних волоконних спади (характерні западини на кривих). Але це виводів 4 ВОК 2 підключають до пристрою, що практично не позначається на результатах визнареєструє, 5. Вхідний волоконний вивід 1 чення поляризаційної чутливості ВОК. досліджуваного ВОК 2 звертають у виток 6. ВивоПриклад: Для визначення поляризаційної чутди витка 6 фіксують у затисках 7 і 8, принаймні ливості ВОК може бути використаний, наприклад, один із яких, наприклад, 8 рухливий. Потім соосно оптичний тестер ОТУ-30-А (виробництво фірми розсовують зафіксовані виводи витка 6, “Оптичні телекомунікації (ОПТЕЛ)”, Росія), що відсуваючи затиск 8, як показано на (Фіг 2) до його містить одномодове лазерне джерело вивипрямлення. При цьому за допомогою пристрою, промінювання з довжиною хвилі 1310 чи 1550 нм і що реєструє, 5 фіксують максимальне і мінімальне пристрій реєстрації потужності оптичного визначення сигналу на вихідному ви воду 4 промінювання. Як затиски можуть бути використані досліджуваного ВОК 2. По відношенню максирейтера з направляючими що входять в комплект мального і мінімального значення оптичного сигоптичних столів, наприклад, УИГ-1М чи УИГ-22. У налу що реєструється визначають поляризаційну польових умовах згортання і розпрямлення витка чутливість коефіцієнта передачі оптичного виволокна можливо робити фіксуючи виводи волокпромінювання між відповідними полюсами на, що звертається, у руках. досліджуваного ВОК 2. Якщо вимірюваний ВОК Запропонований спосіб визначення поляримає трохи вхідних і/чи вихідних портів, то поляризаційної чутливості ВОК забезпечує спрощення заційну чутливість ВОК 2 для інших портів визнаспосіба визначення чутливості ВОК, дозволяє вичають аналогічним образом. користовувати для визначення поляризаційної Якщо довжина вхідного волоконного виводу чутливості ВОК будь-які оптичні вимірювальні вимірюваного ВОК недостатня для згортання його прилади, оптичні тестера, чи схеми для визначену виток, то його можна подовжити, підключивши до ня оптичного загасання між портами одномодових нього відрізок однотипного одномодового оптичноВОК, що включають лазерне джерело, що виго волокна. При цьому відрізок підключеного до промінює лінійно-поляризовану світлову хвилю і відповідного входу ВОК відрізка оптичного волокпристрій реєстрації потужності оптичного вина, без порушення спільності, буде виконувати промінювання; а так само дозволяє зменшити витфункцію вхідного волоконного вивода рати на практичну реалізацію способу визначення вимірюваного ВОК. поляризаційної чутливості ВОК. На (Фіг. 3) приведені експериментальні залежності кута повороту а вектора поляризації на ви 5 Комп’ютерна в ерстка М. Клюкін 3888 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Dolhov Oleksandr Ivanovych, Basiladze Heorhii Diomidovych, Berzhanskyi Volodymyr Naumovych

Автори російською

Долгов Александр Иванович, Басиладзе Георгий Диомидович, Бержанский Владимир Наумович

МПК / Мітки

МПК: G02B 6/00

Мітки: волоконно-оптичних, визначення, спосіб, компонентів, поляризаційної, чутливості
