Робочий орган для роботи з льодом

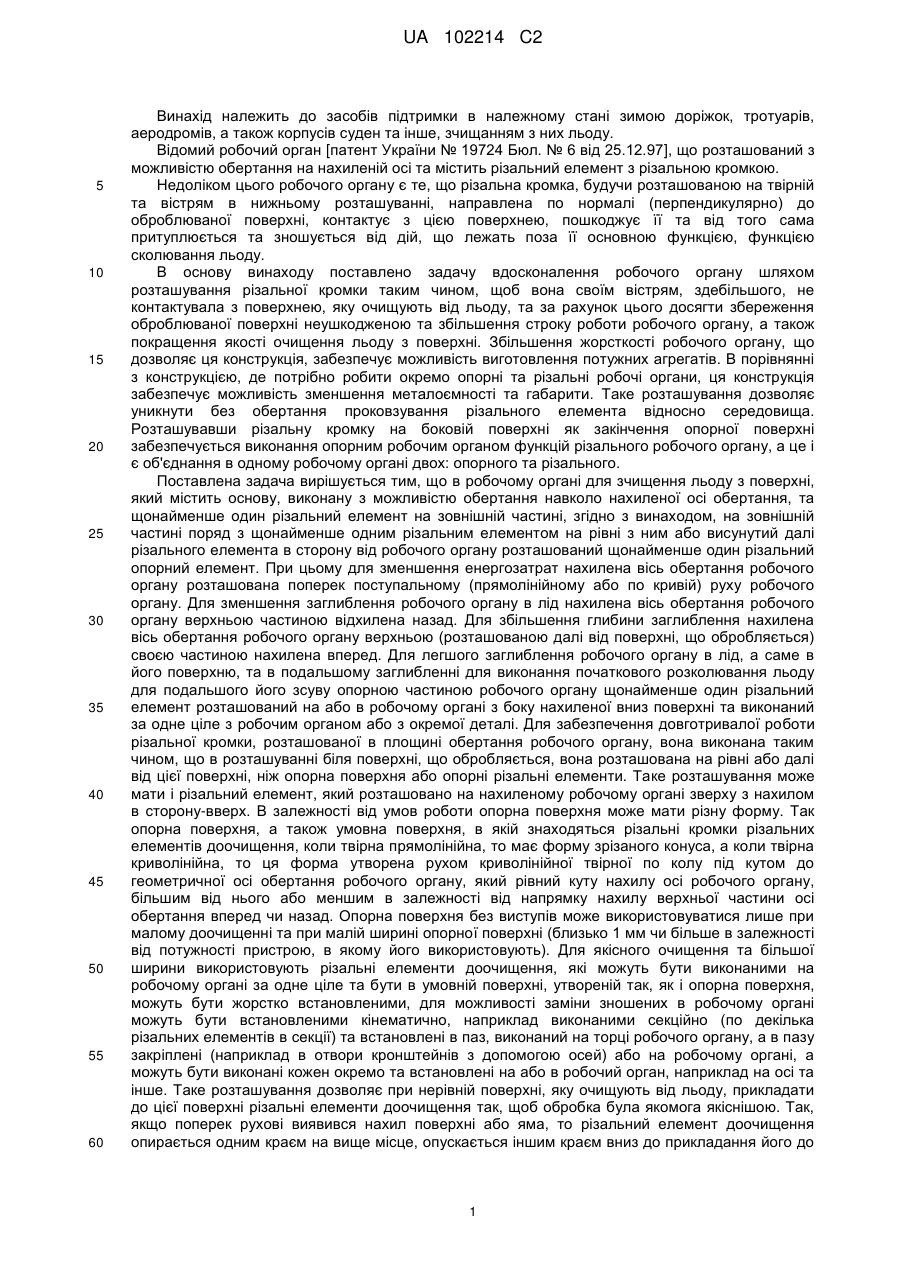

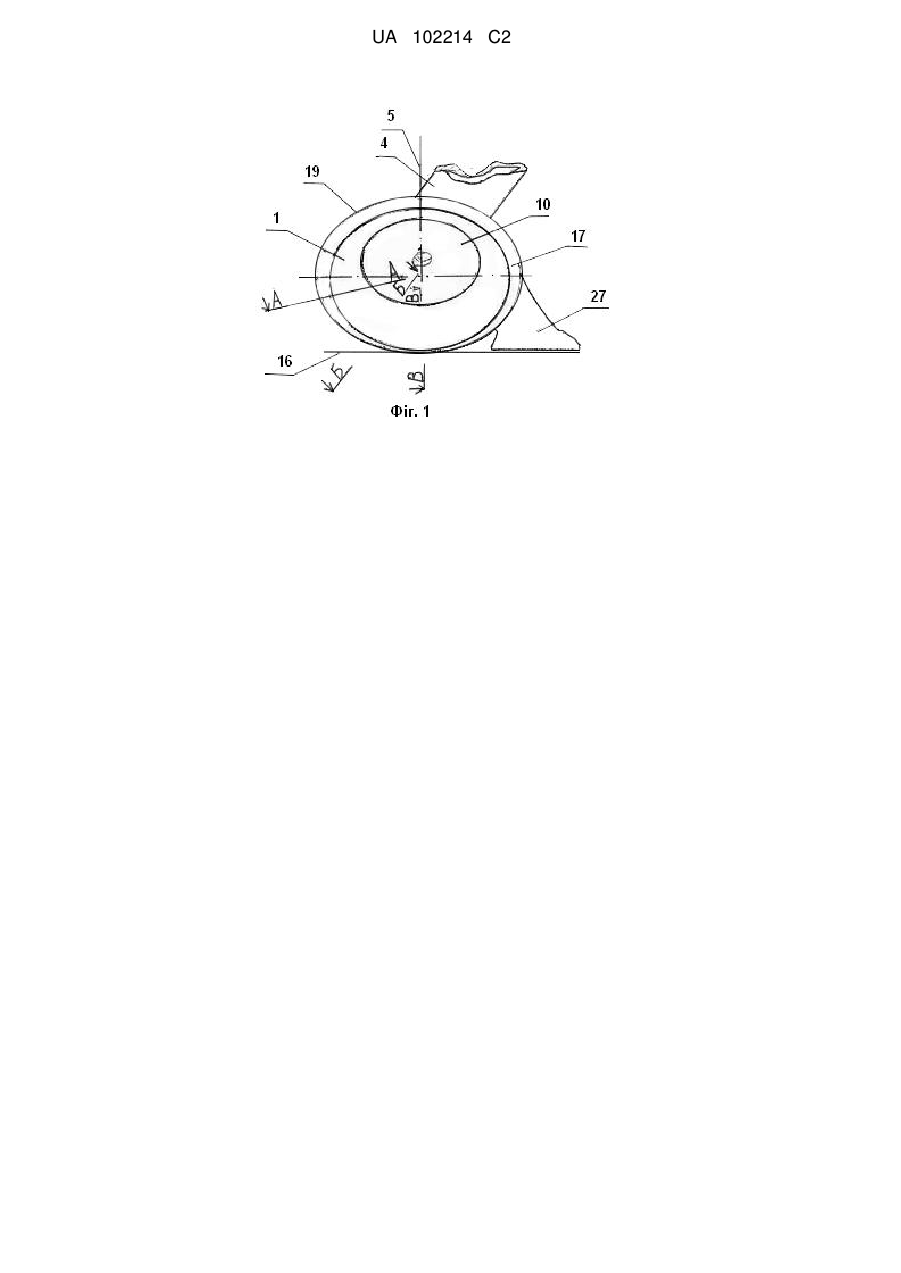

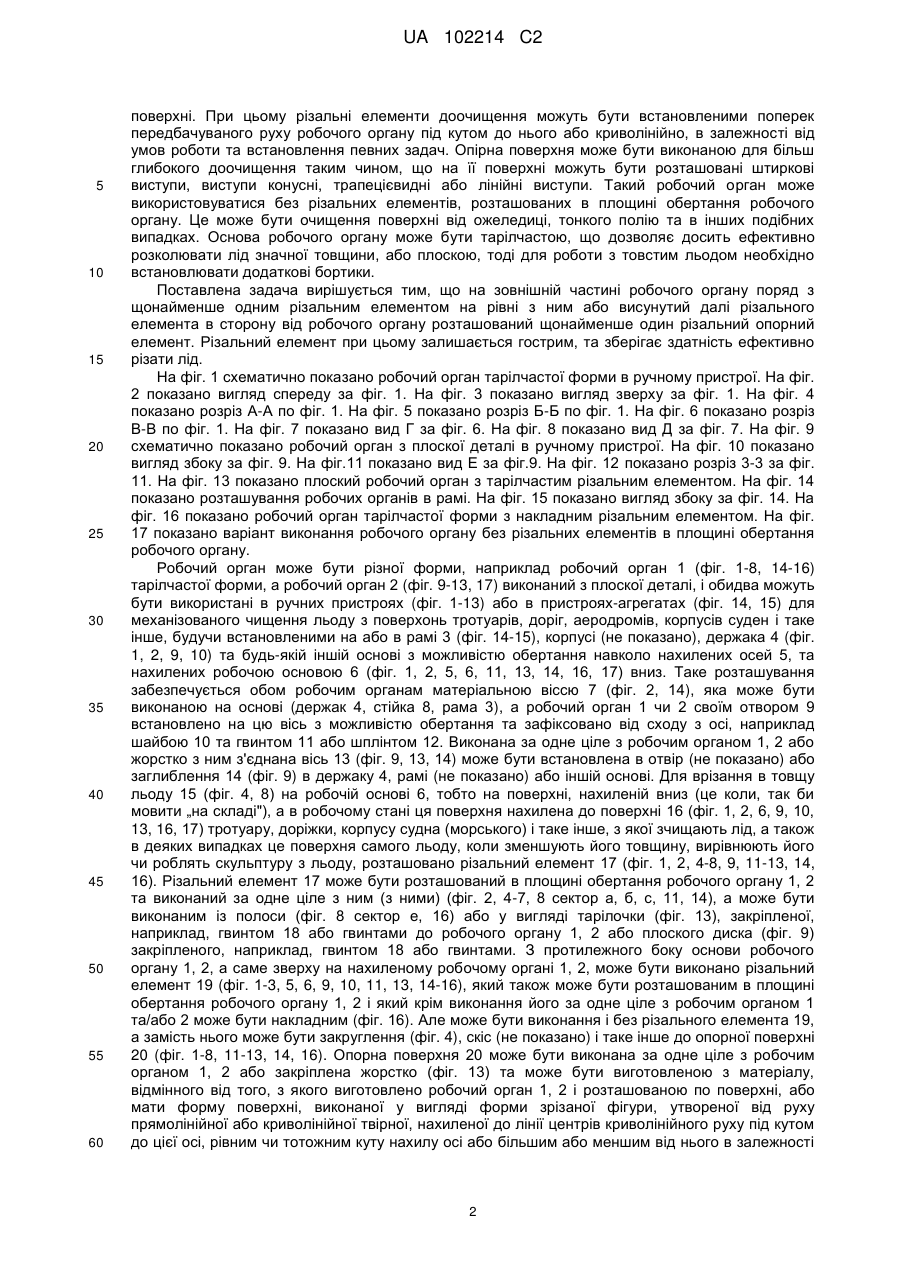

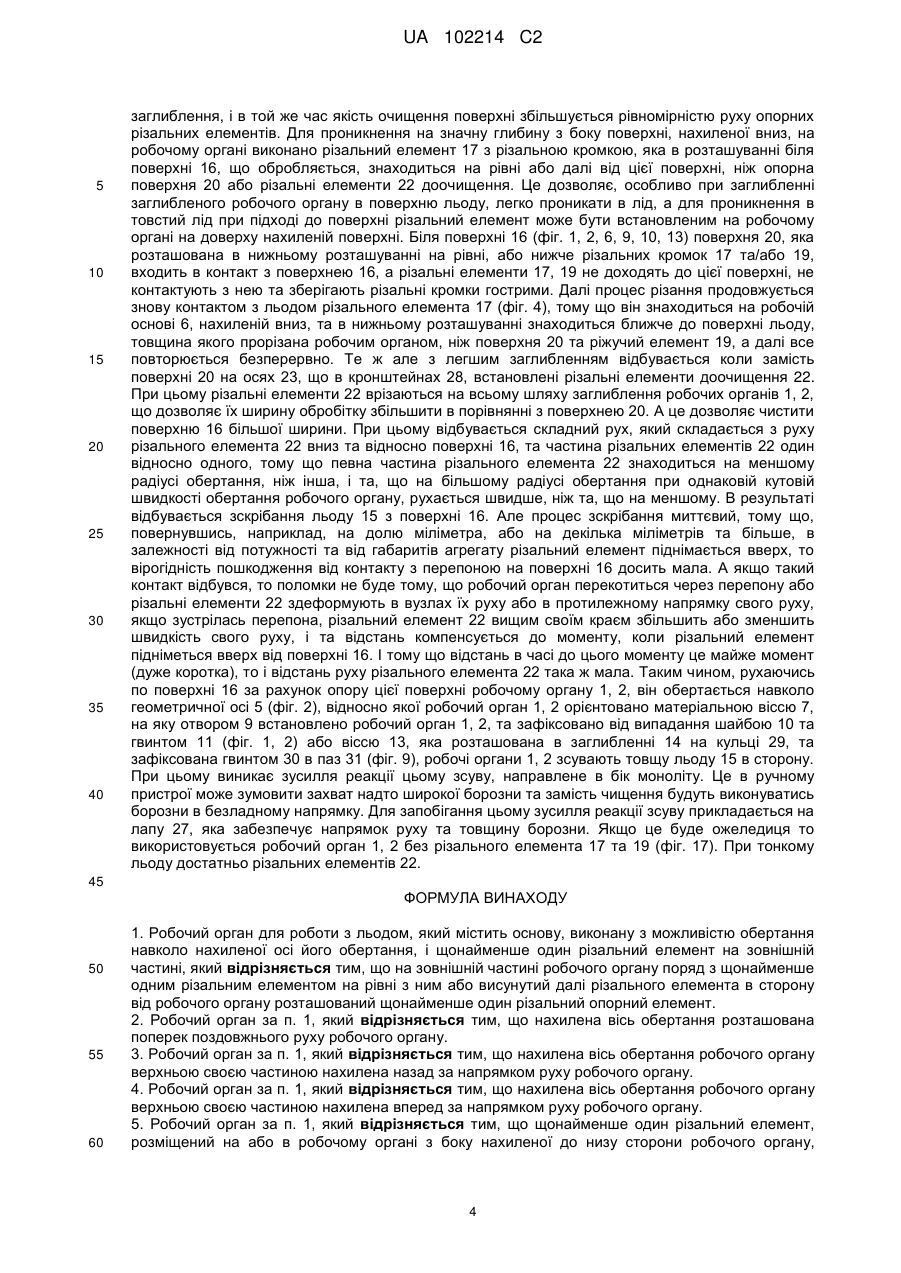

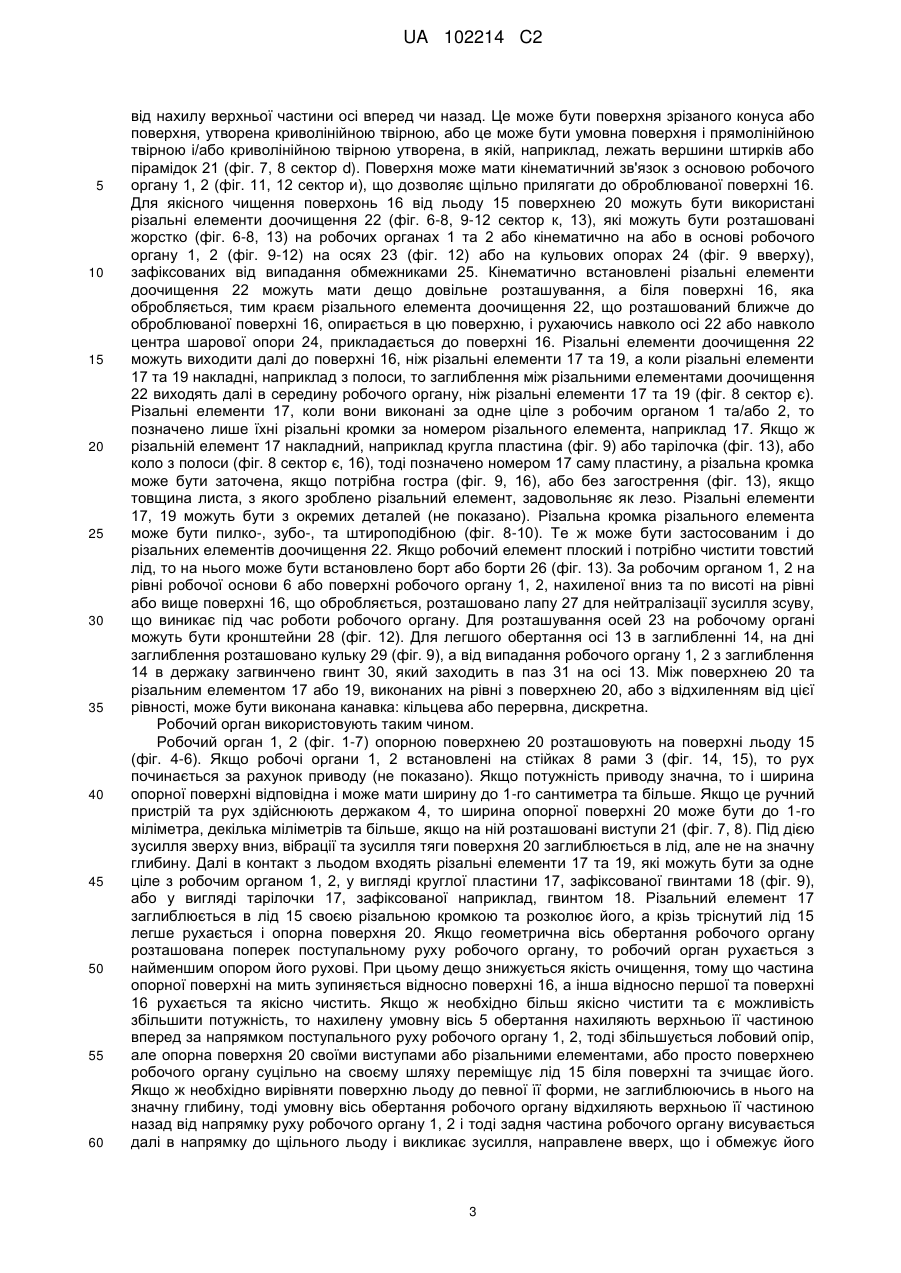

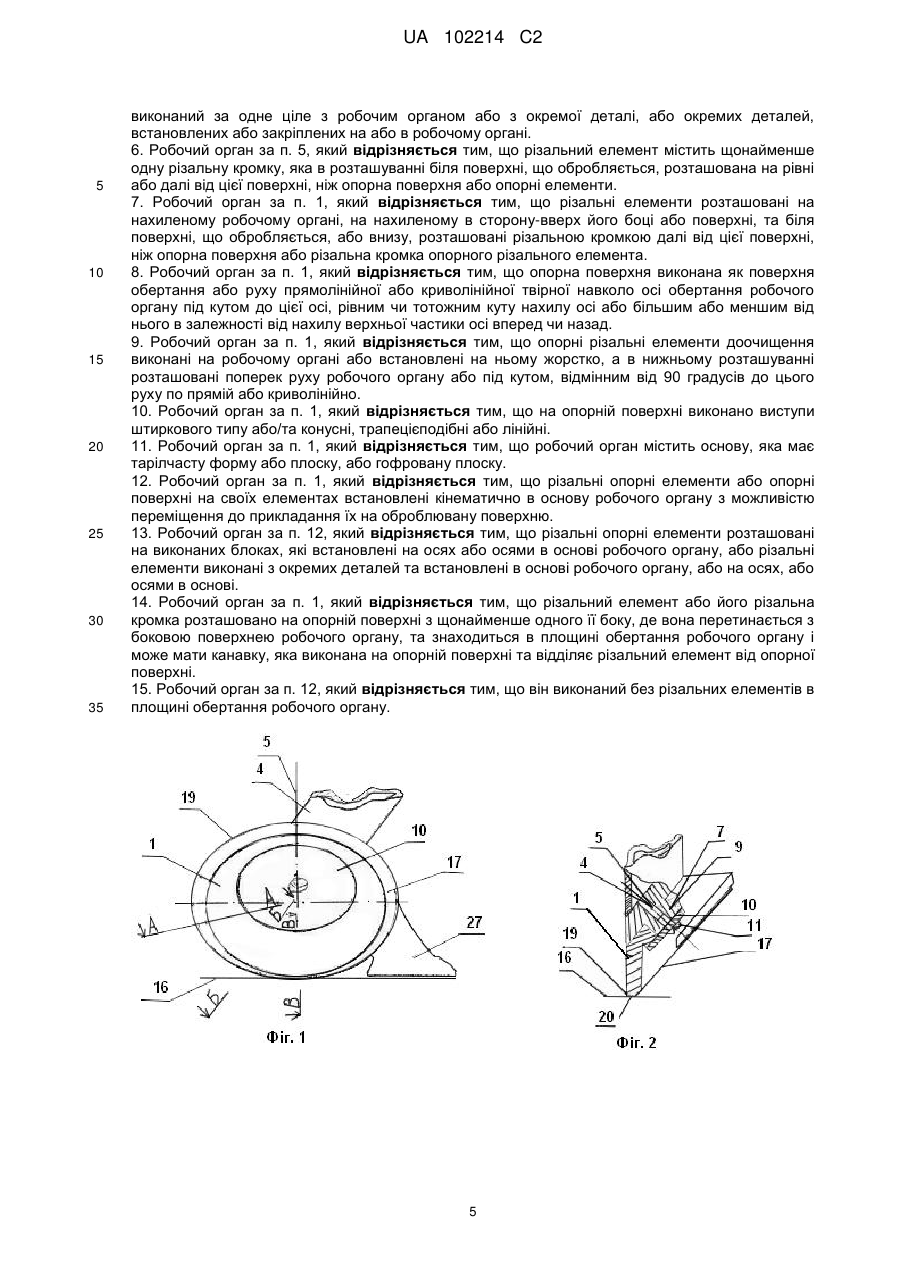

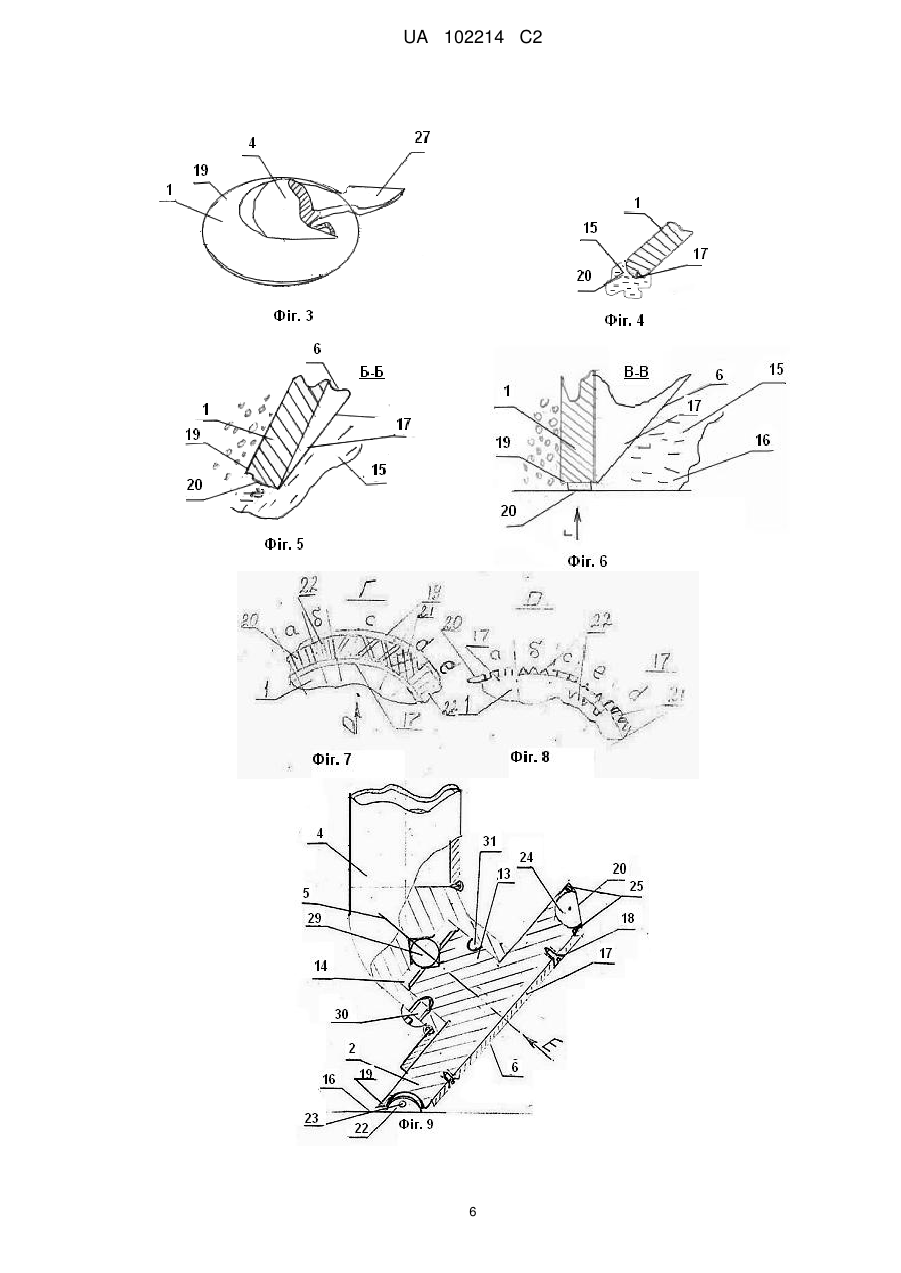

Реферат: Робочий орган для роботи з льодом містить основу і щонайменше один різальний елемент на зовнішній частині. Основа виконана з можливістю обертання навколо нахиленої осі обертання. На зовнішній частині робочого органу поряд з щонайменше одним різальним елементом на рівні з ним або висунутий далі, ніж різальний елемент в сторону від основи розміщений щонайменше один різальний опорний елемент. UA 102214 C2 (12) UA 102214 C2 UA 102214 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів підтримки в належному стані зимою доріжок, тротуарів, аеродромів, а також корпусів суден та інше, зчищанням з них льоду. Відомий робочий орган [патент України № 19724 Бюл. № 6 від 25.12.97], що розташований з можливістю обертання на нахиленій осі та містить різальний елемент з різальною кромкою. Недоліком цього робочого органу є те, що різальна кромка, будучи розташованою на твірній та вістрям в нижньому розташуванні, направлена по нормалі (перпендикулярно) до оброблюваної поверхні, контактує з цією поверхнею, пошкоджує її та від того сама притуплюється та зношується від дій, що лежать поза її основною функцією, функцією сколювання льоду. В основу винаходу поставлено задачу вдосконалення робочого органу шляхом розташування різальної кромки таким чином, щоб вона своїм вістрям, здебільшого, не контактувала з поверхнею, яку очищують від льоду, та за рахунок цього досягти збереження оброблюваної поверхні неушкодженою та збільшення строку роботи робочого органу, а також покращення якості очищення льоду з поверхні. Збільшення жорсткості робочого органу, що дозволяє ця конструкція, забезпечує можливість виготовлення потужних агрегатів. В порівнянні з конструкцією, де потрібно робити окремо опорні та різальні робочі органи, ця конструкція забезпечує можливість зменшення металоємності та габарити. Таке розташування дозволяє уникнути без обертання проковзування різального елемента відносно середовища. Розташувавши різальну кромку на боковій поверхні як закінчення опорної поверхні забезпечується виконання опорним робочим органом функцій різального робочого органу, а це і є об'єднання в одному робочому органі двох: опорного та різального. Поставлена задача вирішується тим, що в робочому органі для зчищення льоду з поверхні, який містить основу, виконану з можливістю обертання навколо нахиленої осі обертання, та щонайменше один різальний елемент на зовнішній частині, згідно з винаходом, на зовнішній частині поряд з щонайменше одним різальним елементом на рівні з ним або висунутий далі різального елемента в сторону від робочого органу розташований щонайменше один різальний опорний елемент. При цьому для зменшення енергозатрат нахилена вісь обертання робочого органу розташована поперек поступальному (прямолінійному або по кривій) руху робочого органу. Для зменшення заглиблення робочого органу в лід нахилена вісь обертання робочого органу верхньою частиною відхилена назад. Для збільшення глибини заглиблення нахилена вісь обертання робочого органу верхньою (розташованою далі від поверхні, що обробляється) своєю частиною нахилена вперед. Для легшого заглиблення робочого органу в лід, а саме в його поверхню, та в подальшому заглибленні для виконання початкового розколювання льоду для подальшого його зсуву опорною частиною робочого органу щонайменше один різальний елемент розташований на або в робочому органі з боку нахиленої вниз поверхні та виконаний за одне ціле з робочим органом або з окремої деталі. Для забезпечення довготривалої роботи різальної кромки, розташованої в площині обертання робочого органу, вона виконана таким чином, що в розташуванні біля поверхні, що обробляється, вона розташована на рівні або далі від цієї поверхні, ніж опорна поверхня або опорні різальні елементи. Таке розташування може мати і різальний елемент, який розташовано на нахиленому робочому органі зверху з нахилом в сторону-вверх. В залежності від умов роботи опорна поверхня може мати різну форму. Так опорна поверхня, а також умовна поверхня, в якій знаходяться різальні кромки різальних елементів доочищення, коли твірна прямолінійна, то має форму зрізаного конуса, а коли твірна криволінійна, то ця форма утворена рухом криволінійної твірної по колу під кутом до геометричної осі обертання робочого органу, який рівний куту нахилу осі робочого органу, більшим від нього або меншим в залежності від напрямку нахилу верхньої частини осі обертання вперед чи назад. Опорна поверхня без виступів може використовуватися лише при малому доочищенні та при малій ширині опорної поверхні (близько 1 мм чи більше в залежності від потужності пристрою, в якому його використовують). Для якісного очищення та більшої ширини використовують різальні елементи доочищення, які можуть бути виконаними на робочому органі за одне ціле та бути в умовній поверхні, утвореній так, як і опорна поверхня, можуть бути жорстко встановленими, для можливості заміни зношених в робочому органі можуть бути встановленими кінематично, наприклад виконаними секційно (по декілька різальних елементів в секції) та встановлені в паз, виконаний на торці робочого органу, а в пазу закріплені (наприклад в отвори кронштейнів з допомогою осей) або на робочому органі, а можуть бути виконані кожен окремо та встановлені на або в робочий орган, наприклад на осі та інше. Таке розташування дозволяє при нерівній поверхні, яку очищують від льоду, прикладати до цієї поверхні різальні елементи доочищення так, щоб обробка була якомога якіснішою. Так, якщо поперек рухові виявився нахил поверхні або яма, то різальний елемент доочищення опирається одним краєм на вище місце, опускається іншим краєм вниз до прикладання його до 1 UA 102214 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхні. При цьому різальні елементи доочищення можуть бути встановленими поперек передбачуваного руху робочого органу під кутом до нього або криволінійно, в залежності від умов роботи та встановлення певних задач. Опірна поверхня може бути виконаною для більш глибокого доочищення таким чином, що на її поверхні можуть бути розташовані штиркові виступи, виступи конусні, трапецієвидні або лінійні виступи. Такий робочий орган може використовуватися без різальних елементів, розташованих в площині обертання робочого органу. Це може бути очищення поверхні від ожеледиці, тонкого полію та в інших подібних випадках. Основа робочого органу може бути тарілчастою, що дозволяє досить ефективно розколювати лід значної товщини, або плоскою, тоді для роботи з товстим льодом необхідно встановлювати додаткові бортики. Поставлена задача вирішується тим, що на зовнішній частині робочого органу поряд з щонайменше одним різальним елементом на рівні з ним або висунутий далі різального елемента в сторону від робочого органу розташований щонайменше один різальний опорний елемент. Різальний елемент при цьому залишається гострим, та зберігає здатність ефективно різати лід. На фіг. 1 схематично показано робочий орган тарілчастої форми в ручному пристрої. На фіг. 2 показано вигляд спереду за фіг. 1. На фіг. 3 показано вигляд зверху за фіг. 1. На фіг. 4 показано розріз А-А по фіг. 1. На фіг. 5 показано розріз Б-Б по фіг. 1. На фіг. 6 показано розріз В-В по фіг. 1. На фіг. 7 показано вид Г за фіг. 6. На фіг. 8 показано вид Д за фіг. 7. На фіг. 9 схематично показано робочий орган з плоскої деталі в ручному пристрої. На фіг. 10 показано вигляд збоку за фіг. 9. На фіг.11 показано вид Е за фіг.9. На фіг. 12 показано розріз 3-3 за фіг. 11. На фіг. 13 показано плоский робочий орган з тарілчастим різальним елементом. На фіг. 14 показано розташування робочих органів в рамі. На фіг. 15 показано вигляд збоку за фіг. 14. На фіг. 16 показано робочий орган тарілчастої форми з накладним різальним елементом. На фіг. 17 показано варіант виконання робочого органу без різальних елементів в площині обертання робочого органу. Робочий орган може бути різної форми, наприклад робочий орган 1 (фіг. 1-8, 14-16) тарілчастої форми, а робочий орган 2 (фіг. 9-13, 17) виконаний з плоскої деталі, і обидва можуть бути використані в ручних пристроях (фіг. 1-13) або в пристроях-агрегатах (фіг. 14, 15) для механізованого чищення льоду з поверхонь тротуарів, доріг, аеродромів, корпусів суден і таке інше, будучи встановленими на або в рамі 3 (фіг. 14-15), корпусі (не показано), держака 4 (фіг. 1, 2, 9, 10) та будь-якій іншій основі з можливістю обертання навколо нахилених осей 5, та нахилених робочою основою 6 (фіг. 1, 2, 5, 6, 11, 13, 14, 16, 17) вниз. Таке розташування забезпечується обом робочим органам матеріальною віссю 7 (фіг. 2, 14), яка може бути виконаною на основі (держак 4, стійка 8, рама 3), а робочий орган 1 чи 2 своїм отвором 9 встановлено на цю вісь з можливістю обертання та зафіксовано від сходу з осі, наприклад шайбою 10 та гвинтом 11 або шплінтом 12. Виконана за одне ціле з робочим органом 1, 2 або жорстко з ним з'єднана вісь 13 (фіг. 9, 13, 14) може бути встановлена в отвір (не показано) або заглиблення 14 (фіг. 9) в держаку 4, рамі (не показано) або іншій основі. Для врізання в товщу льоду 15 (фіг. 4, 8) на робочій основі 6, тобто на поверхні, нахиленій вниз (це коли, так би мовити „на складі"), а в робочому стані ця поверхня нахилена до поверхні 16 (фіг. 1, 2, 6, 9, 10, 13, 16, 17) тротуару, доріжки, корпусу судна (морського) і таке інше, з якої зчищають лід, а також в деяких випадках це поверхня самого льоду, коли зменшують його товщину, вирівнюють його чи роблять скульптуру з льоду, розташовано різальний елемент 17 (фіг. 1, 2, 4-8, 9, 11-13, 14, 16). Різальний елемент 17 може бути розташований в площині обертання робочого органу 1, 2 та виконаний за одне ціле з ним (з ними) (фіг. 2, 4-7, 8 сектор а, б, с, 11, 14), а може бути виконаним із полоси (фіг. 8 сектор е, 16) або у вигляді тарілочки (фіг. 13), закріпленої, наприклад, гвинтом 18 або гвинтами до робочого органу 1, 2 або плоского диска (фіг. 9) закріпленого, наприклад, гвинтом 18 або гвинтами. З протилежного боку основи робочого органу 1, 2, а саме зверху на нахиленому робочому органі 1, 2, може бути виконано різальний елемент 19 (фіг. 1-3, 5, 6, 9, 10, 11, 13, 14-16), який також може бути розташованим в площині обертання робочого органу 1, 2 і який крім виконання його за одне ціле з робочим органом 1 та/або 2 може бути накладним (фіг. 16). Але може бути виконання і без різального елемента 19, а замість нього може бути закруглення (фіг. 4), скіс (не показано) і таке інше до опорної поверхні 20 (фіг. 1-8, 11-13, 14, 16). Опорна поверхня 20 може бути виконана за одне ціле з робочим органом 1, 2 або закріплена жорстко (фіг. 13) та може бути виготовленою з матеріалу, відмінного від того, з якого виготовлено робочий орган 1, 2 і розташованою по поверхні, або мати форму поверхні, виконаної у вигляді форми зрізаної фігури, утвореної від руху прямолінійної або криволінійної твірної, нахиленої до лінії центрів криволінійного руху під кутом до цієї осі, рівним чи тотожним куту нахилу осі або більшим або меншим від нього в залежності 2 UA 102214 C2 5 10 15 20 25 30 35 40 45 50 55 60 від нахилу верхньої частини осі вперед чи назад. Це може бути поверхня зрізаного конуса або поверхня, утворена криволінійною твірною, або це може бути умовна поверхня і прямолінійною твірною і/або криволінійною твірною утворена, в якій, наприклад, лежать вершини штирків або пірамідок 21 (фіг. 7, 8 сектор d). Поверхня може мати кінематичний зв'язок з основою робочого органу 1, 2 (фіг. 11, 12 сектор и), що дозволяє щільно прилягати до оброблюваної поверхні 16. Для якісного чищення поверхонь 16 від льоду 15 поверхнею 20 можуть бути використані різальні елементи доочищення 22 (фіг. 6-8, 9-12 сектор к, 13), які можуть бути розташовані жорстко (фіг. 6-8, 13) на робочих органах 1 та 2 або кінематично на або в основі робочого органу 1, 2 (фіг. 9-12) на осях 23 (фіг. 12) або на кульових опорах 24 (фіг. 9 вверху), зафіксованих від випадання обмежниками 25. Кінематично встановлені різальні елементи доочищення 22 можуть мати дещо довільне розташування, а біля поверхні 16, яка обробляється, тим краєм різального елемента доочищення 22, що розташований ближче до оброблюваної поверхні 16, опирається в цю поверхню, і рухаючись навколо осі 22 або навколо центра шарової опори 24, прикладається до поверхні 16. Різальні елементи доочищення 22 можуть виходити далі до поверхні 16, ніж різальні елементи 17 та 19, а коли різальні елементи 17 та 19 накладні, наприклад з полоси, то заглиблення між різальними елементами доочищення 22 виходять далі в середину робочого органу, ніж різальні елементи 17 та 19 (фіг. 8 сектор є). Різальні елементи 17, коли вони виконані за одне ціле з робочим органом 1 та/або 2, то позначено лише їхні різальні кромки за номером різального елемента, наприклад 17. Якщо ж різальній елемент 17 накладний, наприклад кругла пластина (фіг. 9) або тарілочка (фіг. 13), або коло з полоси (фіг. 8 сектор є, 16), тоді позначено номером 17 саму пластину, а різальна кромка може бути заточена, якщо потрібна гостра (фіг. 9, 16), або без загострення (фіг. 13), якщо товщина листа, з якого зроблено різальний елемент, задовольняє як лезо. Різальні елементи 17, 19 можуть бути з окремих деталей (не показано). Різальна кромка різального елемента може бути пилко-, зубо-, та штироподібною (фіг. 8-10). Те ж може бути застосованим і до різальних елементів доочищення 22. Якщо робочий елемент плоский і потрібно чистити товстий лід, то на нього може бути встановлено борт або борти 26 (фіг. 13). За робочим органом 1, 2 на рівні робочої основи 6 або поверхні робочого органу 1, 2, нахиленої вниз та по висоті на рівні або вище поверхні 16, що обробляється, розташовано лапу 27 для нейтралізації зусилля зсуву, що виникає під час роботи робочого органу. Для розташування осей 23 на робочому органі можуть бути кронштейни 28 (фіг. 12). Для легшого обертання осі 13 в заглибленні 14, на дні заглиблення розташовано кульку 29 (фіг. 9), а від випадання робочого органу 1, 2 з заглиблення 14 в держаку загвинчено гвинт 30, який заходить в паз 31 на осі 13. Між поверхнею 20 та різальним елементом 17 або 19, виконаних на рівні з поверхнею 20, або з відхиленням від цієї рівності, може бути виконана канавка: кільцева або перервна, дискретна. Робочий орган використовують таким чином. Робочий орган 1, 2 (фіг. 1-7) опорною поверхнею 20 розташовують на поверхні льоду 15 (фіг. 4-6). Якщо робочі органи 1, 2 встановлені на стійках 8 рами 3 (фіг. 14, 15), то рух починається за рахунок приводу (не показано). Якщо потужність приводу значна, то і ширина опорної поверхні відповідна і може мати ширину до 1-го сантиметра та більше. Якщо це ручний пристрій та рух здійснюють держаком 4, то ширина опорної поверхні 20 може бути до 1-го міліметра, декілька міліметрів та більше, якщо на ній розташовані виступи 21 (фіг. 7, 8). Під дією зусилля зверху вниз, вібрації та зусилля тяги поверхня 20 заглиблюється в лід, але не на значну глибину. Далі в контакт з льодом входять різальні елементи 17 та 19, які можуть бути за одне ціле з робочим органом 1, 2, у вигляді круглої пластини 17, зафіксованої гвинтами 18 (фіг. 9), або у вигляді тарілочки 17, зафіксованої наприклад, гвинтом 18. Різальний елемент 17 заглиблюється в лід 15 своєю різальною кромкою та розколює його, а крізь тріснутий лід 15 легше рухається і опорна поверхня 20. Якщо геометрична вісь обертання робочого органу розташована поперек поступальному руху робочого органу, то робочий орган рухається з найменшим опором його рухові. При цьому дещо знижується якість очищення, тому що частина опорної поверхні на мить зупиняється відносно поверхні 16, а інша відносно першої та поверхні 16 рухається та якісно чистить. Якщо ж необхідно більш якісно чистити та є можливість збільшити потужність, то нахилену умовну вісь 5 обертання нахиляють верхньою її частиною вперед за напрямком поступального руху робочого органу 1, 2, тоді збільшується лобовий опір, але опорна поверхня 20 своїми виступами або різальними елементами, або просто поверхнею робочого органу суцільно на своєму шляху переміщує лід 15 біля поверхні та зчищає його. Якщо ж необхідно вирівняти поверхню льоду до певної її форми, не заглиблюючись в нього на значну глибину, тоді умовну вісь обертання робочого органу відхиляють верхньою її частиною назад від напрямку руху робочого органу 1, 2 і тоді задня частина робочого органу висувається далі в напрямку до щільного льоду і викликає зусилля, направлене вверх, що і обмежує його 3 UA 102214 C2 5 10 15 20 25 30 35 40 заглиблення, і в той же час якість очищення поверхні збільшується рівномірністю руху опорних різальних елементів. Для проникнення на значну глибину з боку поверхні, нахиленої вниз, на робочому органі виконано різальний елемент 17 з різальною кромкою, яка в розташуванні біля поверхні 16, що обробляється, знаходиться на рівні або далі від цієї поверхні, ніж опорна поверхня 20 або різальні елементи 22 доочищення. Це дозволяє, особливо при заглибленні заглибленого робочого органу в поверхню льоду, легко проникати в лід, а для проникнення в товстий лід при підході до поверхні різальний елемент може бути встановленим на робочому органі на доверху нахиленій поверхні. Біля поверхні 16 (фіг. 1, 2, 6, 9, 10, 13) поверхня 20, яка розташована в нижньому розташуванні на рівні, або нижче різальних кромок 17 та/або 19, входить в контакт з поверхнею 16, а різальні елементи 17, 19 не доходять до цієї поверхні, не контактують з нею та зберігають різальні кромки гострими. Далі процес різання продовжується знову контактом з льодом різального елемента 17 (фіг. 4), тому що він знаходиться на робочій основі 6, нахиленій вниз, та в нижньому розташуванні знаходиться ближче до поверхні льоду, товщина якого прорізана робочим органом, ніж поверхня 20 та ріжучий елемент 19, а далі все повторюється безперервно. Те ж але з легшим заглибленням відбувається коли замість поверхні 20 на осях 23, що в кронштейнах 28, встановлені різальні елементи доочищення 22. При цьому різальні елементи 22 врізаються на всьому шляху заглиблення робочих органів 1, 2, що дозволяє їх ширину обробітку збільшити в порівнянні з поверхнею 20. А це дозволяє чистити поверхню 16 більшої ширини. При цьому відбувається складний рух, який складається з руху різального елемента 22 вниз та відносно поверхні 16, та частина різальних елементів 22 один відносно одного, тому що певна частина різального елемента 22 знаходиться на меншому радіусі обертання, ніж інша, і та, що на більшому радіусі обертання при однаковій кутовій швидкості обертання робочого органу, рухається швидше, ніж та, що на меншому. В результаті відбувається зскрібання льоду 15 з поверхні 16. Але процес зскрібання миттєвий, тому що, повернувшись, наприклад, на долю міліметра, або на декілька міліметрів та більше, в залежності від потужності та від габаритів агрегату різальний елемент піднімається вверх, то вірогідність пошкодження від контакту з перепоною на поверхні 16 досить мала. А якщо такий контакт відбувся, то поломки не буде тому, що робочий орган перекотиться через перепону або різальні елементи 22 здеформують в вузлах їх руху або в протилежному напрямку свого руху, якщо зустрілась перепона, різальний елемент 22 вищим своїм краєм збільшить або зменшить швидкість свого руху, і та відстань компенсується до моменту, коли різальний елемент підніметься вверх від поверхні 16. І тому що відстань в часі до цього моменту це майже момент (дуже коротка), то і відстань руху різального елемента 22 така ж мала. Таким чином, рухаючись по поверхні 16 за рахунок опору цієї поверхні робочому органу 1, 2, він обертається навколо геометричної осі 5 (фіг. 2), відносно якої робочий орган 1, 2 орієнтовано матеріальною віссю 7, на яку отвором 9 встановлено робочий орган 1, 2, та зафіксовано від випадання шайбою 10 та гвинтом 11 (фіг. 1, 2) або віссю 13, яка розташована в заглибленні 14 на кульці 29, та зафіксована гвинтом 30 в паз 31 (фіг. 9), робочі органи 1, 2 зсувають товщу льоду 15 в сторону. При цьому виникає зусилля реакції цьому зсуву, направлене в бік моноліту. Це в ручному пристрої може зумовити захват надто широкої борозни та замість чищення будуть виконуватись борозни в безладному напрямку. Для запобігання цьому зусилля реакції зсуву прикладається на лапу 27, яка забезпечує напрямок руху та товщину борозни. Якщо це буде ожеледиця то використовується робочий орган 1, 2 без різального елемента 17 та 19 (фіг. 17). При тонкому льоду достатньо різальних елементів 22. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Робочий орган для роботи з льодом, який містить основу, виконану з можливістю обертання навколо нахиленої осі його обертання, і щонайменше один різальний елемент на зовнішній частині, який відрізняється тим, що на зовнішній частині робочого органу поряд з щонайменше одним різальним елементом на рівні з ним або висунутий далі різального елемента в сторону від робочого органу розташований щонайменше один різальний опорний елемент. 2. Робочий орган за п. 1, який відрізняється тим, що нахилена вісь обертання розташована поперек поздовжнього руху робочого органу. 3. Робочий орган за п. 1, який відрізняється тим, що нахилена вісь обертання робочого органу верхньою своєю частиною нахилена назад за напрямком руху робочого органу. 4. Робочий орган за п. 1, який відрізняється тим, що нахилена вісь обертання робочого органу верхньою своєю частиною нахилена вперед за напрямком руху робочого органу. 5. Робочий орган за п. 1, який відрізняється тим, що щонайменше один різальний елемент, розміщений на або в робочому органі з боку нахиленої до низу сторони робочого органу, 4 UA 102214 C2 5 10 15 20 25 30 35 виконаний за одне ціле з робочим органом або з окремої деталі, або окремих деталей, встановлених або закріплених на або в робочому органі. 6. Робочий орган за п. 5, який відрізняється тим, що різальний елемент містить щонайменше одну різальну кромку, яка в розташуванні біля поверхні, що обробляється, розташована на рівні або далі від цієї поверхні, ніж опорна поверхня або опорні елементи. 7. Робочий орган за п. 1, який відрізняється тим, що різальні елементи розташовані на нахиленому робочому органі, на нахиленому в сторону-вверх його боці або поверхні, та біля поверхні, що обробляється, або внизу, розташовані різальною кромкою далі від цієї поверхні, ніж опорна поверхня або різальна кромка опорного різального елемента. 8. Робочий орган за п. 1, який відрізняється тим, що опорна поверхня виконана як поверхня обертання або руху прямолінійної або криволінійної твірної навколо осі обертання робочого органу під кутом до цієї осі, рівним чи тотожним куту нахилу осі або більшим або меншим від нього в залежності від нахилу верхньої частики осі вперед чи назад. 9. Робочий орган за п. 1, який відрізняється тим, що опорні різальні елементи доочищення виконані на робочому органі або встановлені на ньому жорстко, а в нижньому розташуванні розташовані поперек руху робочого органу або під кутом, відмінним від 90 градусів до цього руху по прямій або криволінійно. 10. Робочий орган за п. 1, який відрізняється тим, що на опорній поверхні виконано виступи штиркового типу або/та конусні, трапецієподібні або лінійні. 11. Робочий орган за п. 1, який відрізняється тим, що робочий орган містить основу, яка має тарілчасту форму або плоску, або гофровану плоску. 12. Робочий орган за п. 1, який відрізняється тим, що різальні опорні елементи або опорні поверхні на своїх елементах встановлені кінематично в основу робочого органу з можливістю переміщення до прикладання їх на оброблювану поверхню. 13. Робочий орган за п. 12, який відрізняється тим, що різальні опорні елементи розташовані на виконаних блоках, які встановлені на осях або осями в основі робочого органу, або різальні елементи виконані з окремих деталей та встановлені в основі робочого органу, або на осях, або осями в основі. 14. Робочий орган за п. 1, який відрізняється тим, що різальний елемент або його різальна кромка розташовано на опорній поверхні з щонайменше одного її боку, де вона перетинається з боковою поверхнею робочого органу, та знаходиться в площині обертання робочого органу і може мати канавку, яка виконана на опорній поверхні та відділяє різальний елемент від опорної поверхні. 15. Робочий орган за п. 12, який відрізняється тим, що він виконаний без різальних елементів в площині обертання робочого органу. 5 UA 102214 C2 6 UA 102214 C2 7 UA 102214 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
