Робочий орган землерийної машини безперервної дії
Номер патенту: 61081
Опубліковано: 11.07.2011
Автори: Голубченко Олександр Іванович, Обух Артем Ігорович, Хожило Максим Едуардович
Формула / Реферат
Робочий орган землерийної машини безперервної дії, що містить привідний вал, різальні зуби для руйнування ґрунту, змонтовані уздовж вала по гвинтовій лінії, різальні ножі, гнучкі елементи у вигляді ланцюгів, який відрізняється тим, що різальні зуби встановлені дотично до зовнішньої поверхні привідного вала, а гнучкі елементи у вигляді ланцюгів з'єднують бічні сторони поряд розташованих у напрямі гвинтової лінії зубів, при цьому різальні ножі виконані плоскими та встановлені на кінцях зубів із відсутністю просвітів між ними у осьовому напрямі.
Текст

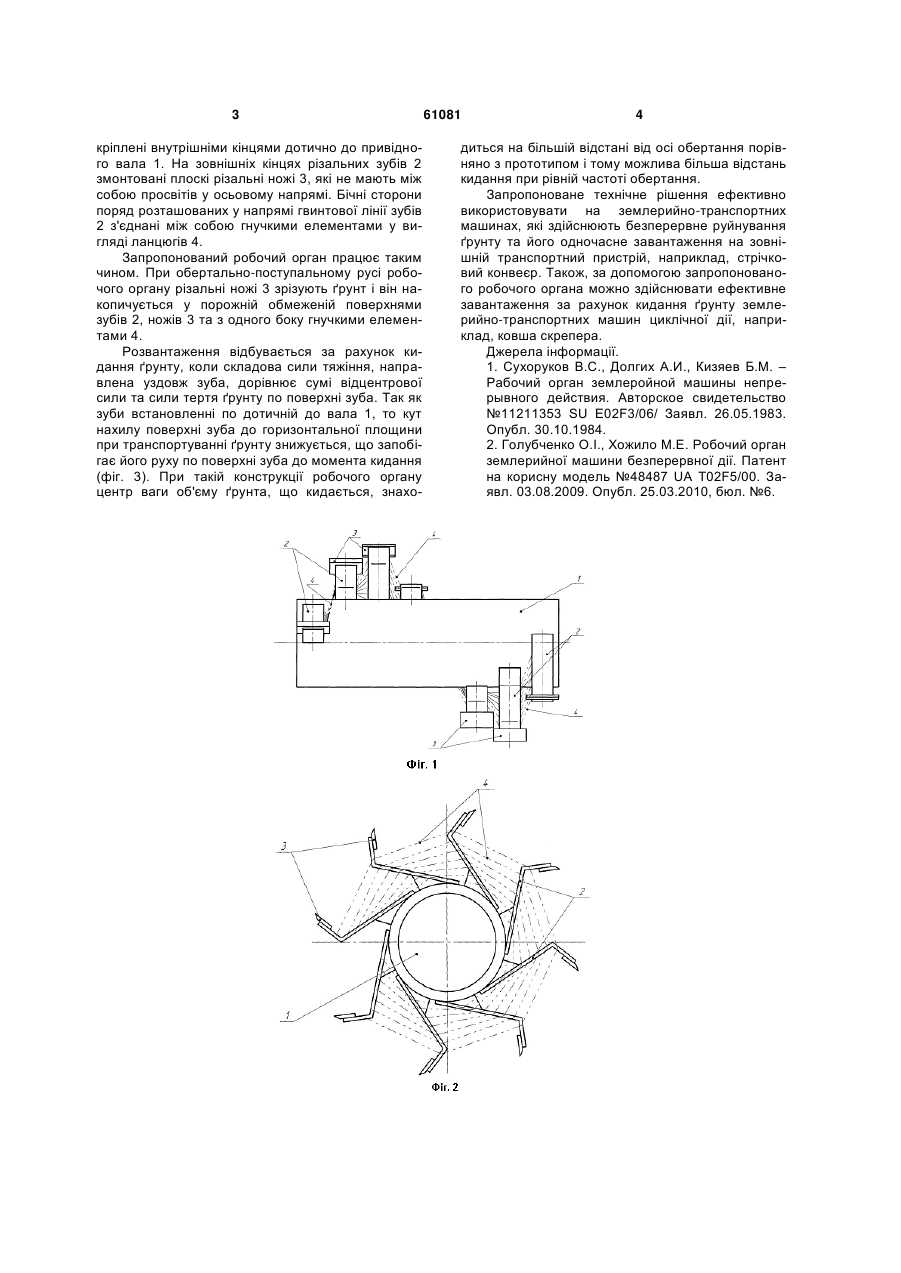

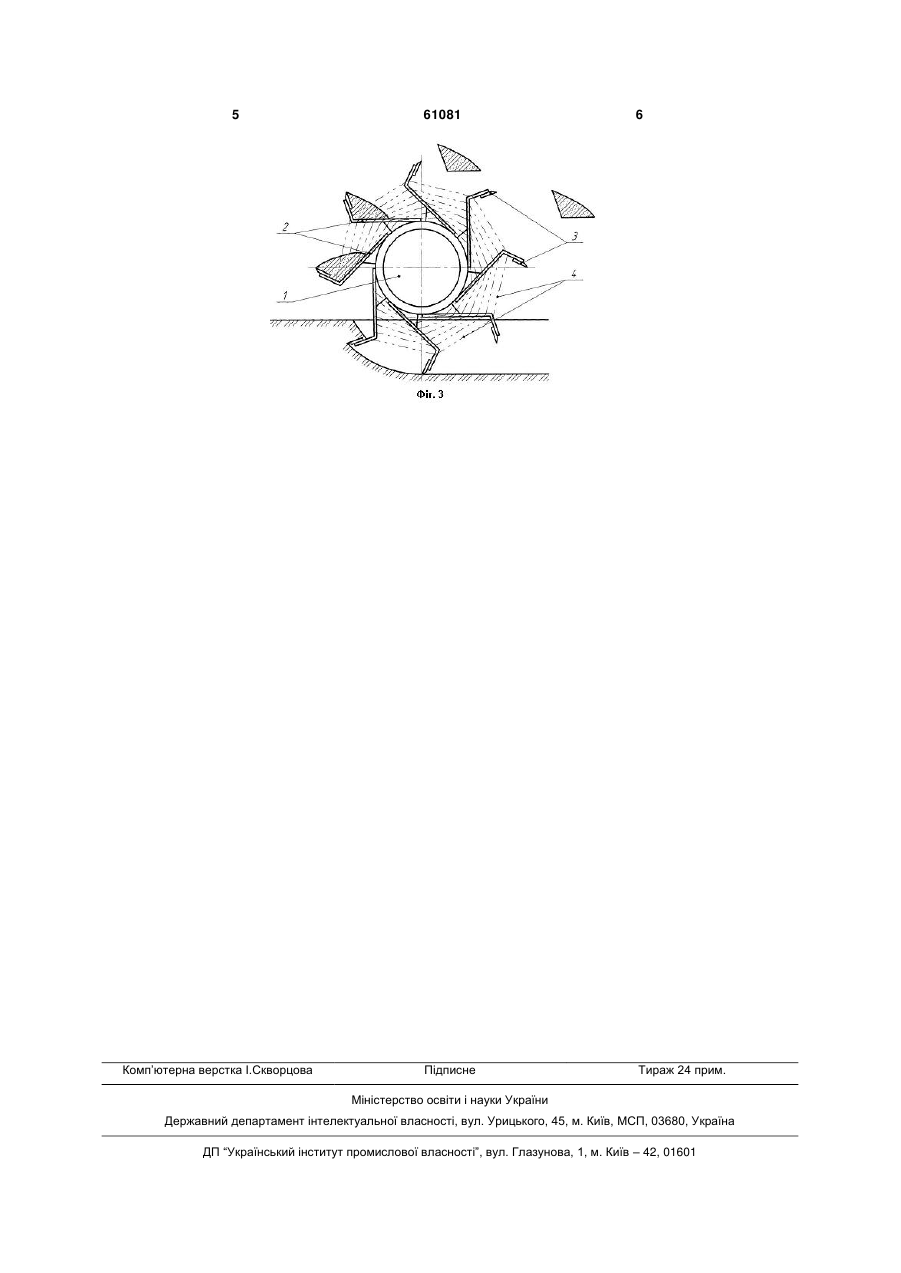

Робочий орган землерийної машини безперервної дії, що містить привідний вал, різальні зуби 3 кріплені внутрішніми кінцями дотично до привідного вала 1. На зовнішніх кінцях різальних зубів 2 змонтовані плоскі різальні ножі 3, які не мають між собою просвітів у осьовому напрямі. Бічні сторони поряд розташованих у напрямі гвинтової лінії зубів 2 з'єднані між собою гнучкими елементами у вигляді ланцюгів 4. Запропонований робочий орган працює таким чином. При обертально-поступальному русі робочого органу різальні ножі 3 зрізують ґрунт і він накопичується у порожній обмеженій поверхнями зубів 2, ножів 3 та з одного боку гнучкими елементами 4. Розвантаження відбувається за рахунок кидання ґрунту, коли складова сили тяжіння, направлена уздовж зуба, дорівнює сумі відцентрової сили та сили тертя ґрунту по поверхні зуба. Так як зуби встановленні по дотичній до вала 1, то кут нахилу поверхні зуба до горизонтальної площини при транспортуванні ґрунту знижується, що запобігає його руху по поверхні зуба до момента кидання (фіг. 3). При такій конструкції робочого органу центр ваги об'єму ґрунта, що кидається, знахо 61081 4 диться на більшій відстані від осі обертання порівняно з прототипом і тому можлива більша відстань кидання при рівній частоті обертання. Запропоноване технічне рішення ефективно використовувати на землерийно-транспортних машинах, які здійснюють безперервне руйнування ґрунту та його одночасне завантаження на зовнішній транспортний пристрій, наприклад, стрічковий конвеєр. Також, за допомогою запропонованого робочого органа можно здійснювати ефективне завантаження за рахунок кидання ґрунту землерийно-транспортних машин циклічної дії, наприклад, ковша скрепера. Джерела інформації. 1. Сухоруков В.С., Долгих А.И., Кизяев Б.М. – Рабочий орган землеройной машины непрерывного действия. Авторское свидетельство №11211353 SU E02F3/06/ Заявл. 26.05.1983. Опубл. 30.10.1984. 2. Голубченко О.І., Хожило М.Е. Робочий орган землерийної машини безперервної дії. Патент на корисну модель №48487 UA T02F5/00. Заявл. 03.08.2009. Опубл. 25.03.2010, бюл. №6. 5 Комп’ютерна верстка І.Скворцова 61081 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking attachment of continuous earth-moving machine
Автори англійськоюHolubchenko Oleksandr Ivanovych, Khozhylo Maksym Eduardovych, Obukh Artem Ihorovych
Назва патенту російськоюРабочий орган землеройной машины непрерывного действия
Автори російськоюГолубченко Александр Иванович, Хожило Максим Эдуардович, Обух Артем Игоревич
МПК / Мітки
МПК: E02F 5/00
Мітки: орган, машини, безперервної, робочий, землерийної, дії
